车削磨削用卡式心轴内夹紧机构

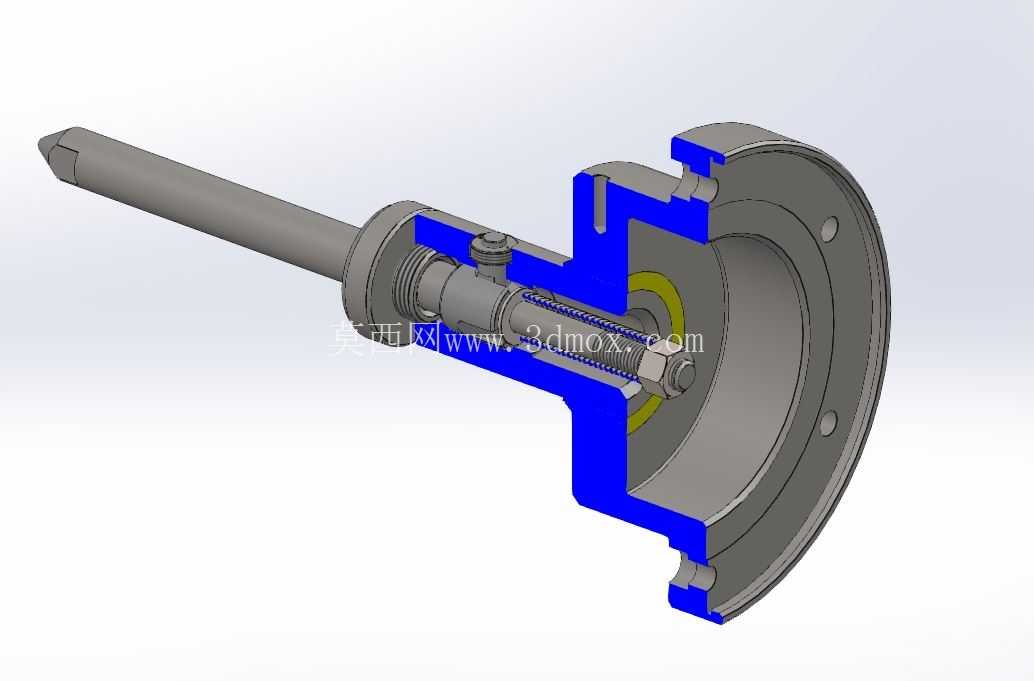

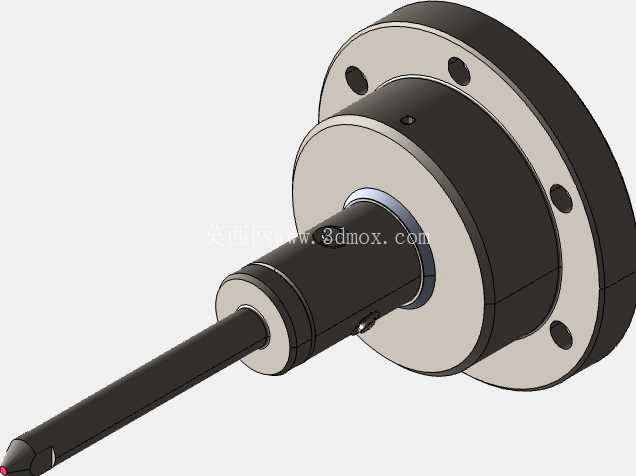

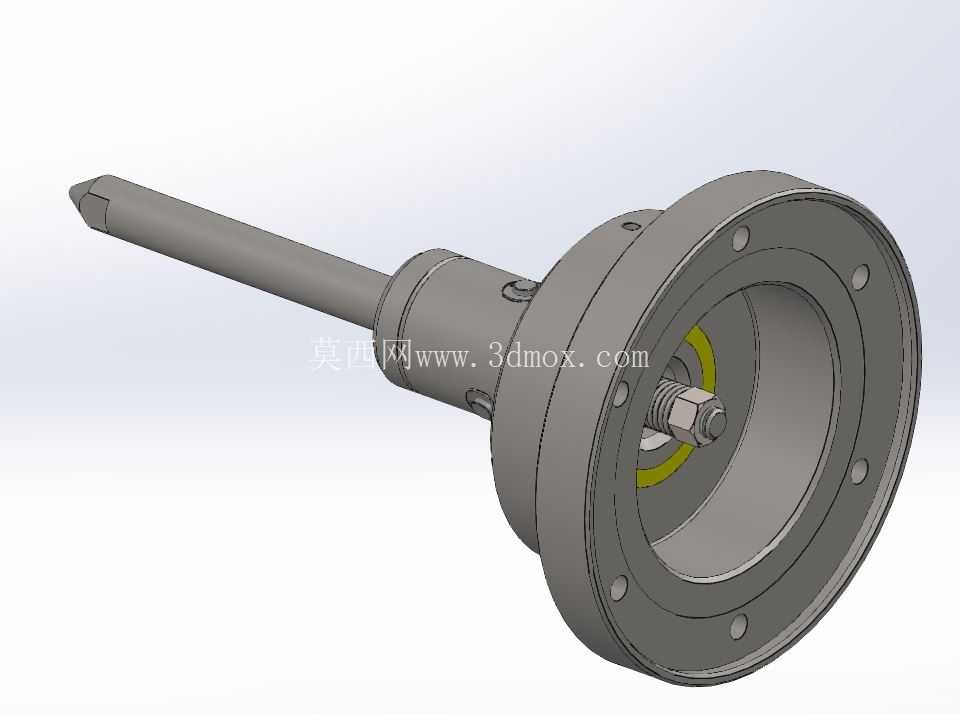

在常规回转体零件的机加工工序里，工件的装夹同轴度一直是影响最终形位公差的核心因素，尤其是针对带内孔的轴套、齿轮坯、法兰类零件，传统外圆卡盘夹紧容易因夹持力分布不均导致工件变形，且调头装夹时的同轴度误差很难控制在精密加工要求范围内，这套心轴力驱动的内夹紧机构，正是针对这类加工痛点设计的专用工装。从实际应用场景来看，这套机构可直接适配普通车床、外圆磨床、铣床以及齿轮加工机床的主轴端，不需要对原有设备主轴做大规模改造，依靠尾部的法兰连接结构就能完成安装固定，安装边界以法兰端面为定位基准，法兰端面上的连接孔位按照通用机床主轴的安装尺寸做了适配设计，心轴主体的悬伸长度根据常见中小型回转零件的内孔深度做了参数化预留，既可以满足长度在150mm以内的短套类零件装夹，也能通过更换前端的胀紧组件适配不同孔径的加工需求。从功能特性上看，这套机构采用心轴轴向拉力驱动的内胀紧原理，当轴向拉力作用在心轴杆部时，前端的胀紧结构会沿径向均匀撑开，与工件内孔壁形成全周接触，夹紧力沿圆周方向均匀分布，不会像三爪卡盘那样存在夹持点应力集中的问题，能有效减少薄壁套类零件装夹时的弹性变形，同时内孔定位的方式可以让工件的定位基准与设计基准重合，一次装夹就能完成外圆、端面、齿形等多个部位的加工，避免调头装夹带来的同轴度误差，加工后的零件内孔与外圆的同轴度可以稳定控制在0.01mm以内，完全满足精密齿轮、轴承套圈这类高精度零件的加工要求。在设计思路上，这套机构做了多方面的可靠性考量，心轴的杆部采用合金结构钢调质处理，表面做了硬化耐磨层，长期往复受拉也不会出现塑性变形；内部的传动螺纹采用梯形螺纹设计，传动效率高且自锁性能好，加工过程中不会因为切削振动导致夹紧力松脱；胀紧块与心轴锥面的配合角度经过反复验算，既保证了足够的径向胀紧力输出，又能在加工完成后轻松松脱工件，不会出现工件卡死在心轴上的情况；尾部的连接法兰与心轴主体采用同轴度定位止口配合，装配后整体的径向跳动控制在微米级，避免机构本身的安装误差影响加工精度。从结构细节来看，机构内部设置了复位弹簧，在松开夹紧的操作中，胀紧块可以在弹簧力作用下自动回缩，不需要人工手动拆卸就能快速取下工件，能有效缩短装夹辅助时间，提升批量加工的生产效率；密封结构的设计可以阻挡切削液、金属切屑进入机构内部的传动配合面，减少日常维护的频次，延长工装的使用寿命。在实际选型使用时，只需要根据待加工零件的内孔直径、内孔长度以及最大切削力参数，匹配对应规格的胀紧组件，调整心轴的轴向行程就可以投入使用，不需要对整体结构做大规模修改，适配性较强，对于中小批量的精密回转体零件加工场景，这套夹紧机构可以在保证加工精度的同时，大幅降低装夹找正的时间成本，相比传统的弹性胀套心轴，它的夹紧力更大，能承受更大的切削负荷，不仅适用于精车、精磨这类轻负荷精加工工序，也能满足粗铣、滚齿这类有一定切削冲击力的加工场景。
