开放式坡顶原木棚架结构设计

　　这套棚架结构面向开放式遮蔽空间，常见于农场物料暂存区、小型车库、户外作业棚、农具停放点以及庄园内的临时休憩区。它不追求封闭墙体，而是以清晰的承重骨架和坡屋面形成遮阳、挡雨、通风的使用环境，适合需要保留侧向通行和自然采光的场地。整体方案把屋面荷载、立柱传力、基础锚固和构件装配关系放在同一套三维骨架中表达，便于结构设计人员核对杆件交汇、檩条布置、斜撑角度以及现场安装顺序。

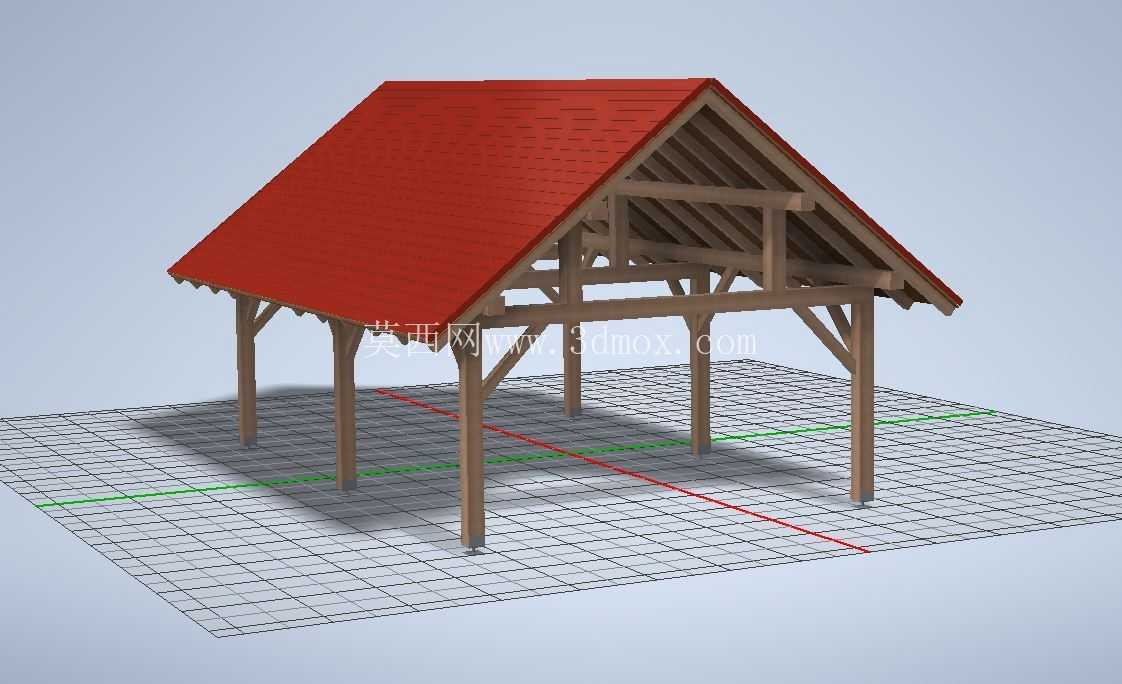

　　屋面采用双坡形式，屋脊位于平面长边方向的中轴附近，两侧屋面向外倾斜。坡顶不仅有利于雨水快速排走，也能减少积雪和落叶在屋面上的滞留。屋面荷载通过屋面板、檩条、屋架斜梁逐级传递到下部梁柱节点。模型中可以看到多根立柱沿棚架两侧布置，柱顶与横梁、斜向屋架构件连接，形成稳定的门式承重单元。相邻承重单元之间通过纵向梁和屋面檩条串联，使整片棚架在纵向具有连续性，避免单榀框架独立受力。

　　结构的核心在于木屋架的节点组织。斜梁从檐口位置向屋脊收拢，内部辅以水平拉杆和交叉斜撑，用来抵消屋面荷载产生的水平推力。立柱并不只是简单竖直支撑，其顶部需要同时承接横梁、斜梁和纵向联系构件，因此节点区域的截面高度、连接件位置和螺栓排布都需要在三维环境中提前检查。若直接按二维图纸施工，容易出现斜撑与横梁相贯、柱顶连接件冲突、檩条端部落点不一致等问题；而完整骨架模型能够把这些空间关系直观呈现，为加工下料和现场拼装提供依据。

　　从使用场景看，开放式棚架对净空和通行宽度有明确要求。车辆进出时，侧向不能有墙体或斜杆侵占通道；农具、拖车或小型设备进入棚内后，立柱位置应避开主要转弯半径。柱网布置因此需要兼顾结构跨度与使用便利：柱距过小会影响停放和作业，柱距过大则会提高梁、屋架的截面要求。模型中的立柱沿外轮廓规则排列，中部保持开阔，适合停放车辆、堆放木材、安置农场小型机械，也可作为集市摊位、户外加工点或牲畜饲喂区的遮蔽骨架。

　　外形尺寸方面，棚架平面由柱网确定，长宽比例偏向长方形，能够提供连续的遮蔽面积。檐口高度决定车辆和人员进出的最低边界，屋脊高度则由屋面坡度和跨度共同决定。坡屋面两侧挑出立柱外缘，形成檐口悬挑，可减少雨水直接冲刷柱脚和棚内边缘区域。设计时需要控制悬挑长度，过长会增大檐口端部弯矩，过短则挡雨效果不足。立柱下端应与混凝土地坪、独立基础或预埋锚固件连接，柱脚节点要承受竖向压力、风荷载引起的上拔力以及侧向水平力。

　　安装边界主要集中在柱脚定位、屋架拼装和屋面檩条铺设三个环节。现场可先按平面轴线浇筑或定位基础，再竖立两侧立柱并安装纵向联系梁，使柱列先形成稳定框架；随后在地面或平台上分组拼装屋架，吊装到柱顶固定；最后沿坡面安装檩条、屋面板和防水层。由于木结构构件对节点偏差较敏感，柱顶标高、屋脊直线度和檐口水平度都需要在安装过程中反复校核。若棚架位于开阔场地，还应结合当地风压、屋面自重和积雪荷载复核斜梁、立柱及连接件规格。

　　模型中保留了混凝土底板及钢筋构造的表达，这一部分对应棚架基础与地坪边界。底板不仅为柱脚提供锚固面，也可防止棚内区域泥泞化，适合车辆碾压和农具频繁移动。钢筋布置需要关注柱脚附近的局部加强、板边构造以及预埋锚栓位置。上部木构架与下部混凝土基础属于不同材料体系，二者通过锚栓、垫板或金属连接件完成传力，设计时不能只把木柱视为落在地面上的杆件，而应明确抗拔、抗剪和防腐构造。

　　在细节处理上，木构件交接处应避免隐蔽积水，斜梁与横梁贴合面要保证承压面积，螺栓孔位置应避开木材缺陷和节疤。外露木结构可根据使用环境进行防腐、防虫和防火处理，柱脚与混凝土接触处宜设置隔离垫层或金属底座，减少潮气长期侵蚀。屋面材料可选用轻质板材、木瓦、金属屋面板或仿瓦面层，但无论采用哪种面层，檩条间距都应与面板刚度相匹配。

　　这套结构的价值在于把建筑棚架的承重逻辑拆解为可检查、可加工、可装配的杆件系统。对三维建模人员而言，建模重点不是单独绘制一根梁或一块屋面，而是保证柱、梁、斜撑、檩条、基础和锚固件之间的空间关系一致；对结构设计人员而言，需要关注荷载路径是否连续、节点是否可施工、棚内净空是否满足实际使用；对现场安装人员而言，模型可作为理解拼装顺序和构件朝向的直观依据。整体形式简洁，构件逻辑明确，既保留了木质棚架的轻质、易加工特点，也通过坡屋顶、斜撑和柱脚锚固满足户外长期使用的稳定性要求。
