垂直飞行自杀侦察无人机构型设计

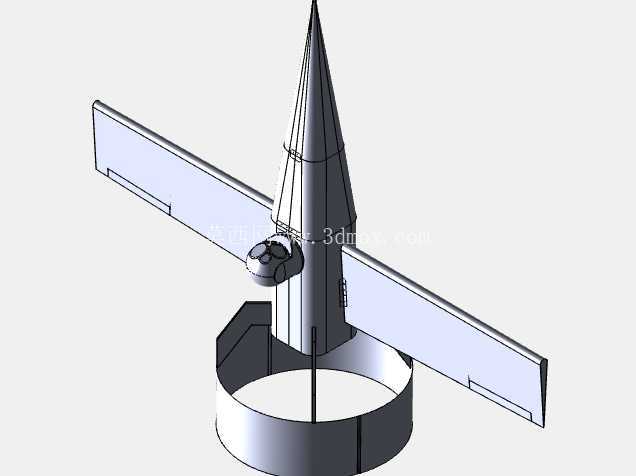

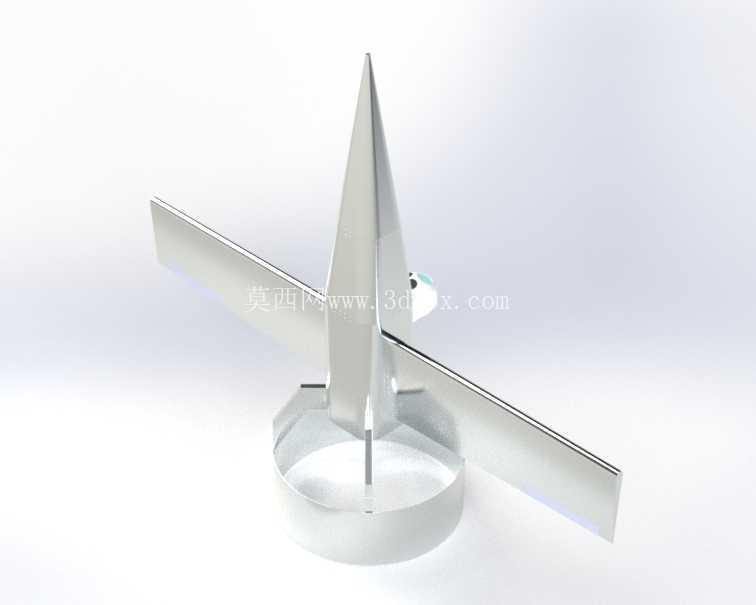

　　该构型针对前沿战术侦察与抵近任务场景设计，采用尾坐式垂直起降布局，无需专用起降跑道或弹射装置，可在狭小阵地、野战掩体顶部、舰艇甲板等有限空间内完成部署，适配班组级作战单位的便携使用需求。整体结构采用中心锥头+十字形固定翼面+底部基座的一体化设计，中心尖锐锥头在高速前飞阶段可有效降低头部激波阻力，同时在末端抵近阶段可作为碰撞接触的受力结构，兼顾气动性能与任务功能需求。十字形翼面沿中心轴线对称分布，四片翼面同时承担垂直起降阶段的升力面、姿态控制面，以及前飞阶段的安定面作用，无需额外设置折叠机构或倾转结构，大幅减少活动零部件数量，降低结构复杂度与生产制造成本，同时提升整机可靠性，适应复杂战场环境下的免维护使用需求。

　　底部圆柱形基座为整机的载荷与动力舱段，内部可集成微型侦察传感器、飞控模块、动力单元与能源组件，圆柱外形可在垂直起降阶段形成稳定的底部气流场，避免地面效应对姿态稳定的干扰，同时圆柱端面可作为垂直起降的支撑接触面，无需额外设计起落架结构，进一步压缩整机结构重量与外形尺寸。从安装边界来看，整机径向尺寸控制在单兵便携收纳的范围内，轴向长度适配标准携行具的装载空间，所有翼面与中心锥、基座采用刚性连接，无突出活动部件，收纳时无需拆解，可直接装入战术背包完成运输。设计阶段优先考虑结构的易加工性，所有翼面采用等剖面翼型，中心锥与基座为回转体结构，可通过常规机加工、3D打印或复合材料模压工艺快速批量生产，零部件通用化程度高，便于前线快速组装与替换。

　　气动设计上，十字翼的布局在垂直起降阶段可通过 differential 拉力（或舵面偏转）实现三轴姿态控制，无需复杂的矢量喷口或倾转机构，飞控逻辑相对简单，可降低飞控系统的开发难度与故障概率；当完成垂直爬升到预定高度后，整机可通过姿态调整转入水平前飞状态，此时十字翼中的两片翼面作为主升力翼面，另外两片作为垂直安定面与方向控制面，兼顾高速前飞的气动效率与姿态稳定性。任务载荷方面，底部基座的前端（垂直状态为下端，前飞状态为前端）可预留传感器安装窗口，适配微型光学摄像头、红外传感器等侦察组件，可在飞行过程中实时回传前沿区域的影像信息，在完成侦察任务后可根据需求执行抵近任务，整体结构强度可支撑末端飞行的碰撞接触需求。

　　结构强度设计上，翼面与中心锥、基座的连接位置采用加强筋过渡，避免飞行过程中气动载荷导致的结构断裂，所有棱边做钝化处理，避免运输与组装过程中对操作人员造成划伤，同时降低雷达反射截面积，提升隐蔽性。该构型没有设置额外的起落架舱、折叠翼锁止机构等冗余结构，整机结构重量占比控制在较低水平，可有效提升载荷携带能力与续航时间，适配短程战术任务的航程需求。在实际使用场景中，操作人员可在掩体内快速取出整机，通过手持终端完成航线规划后直接垂直起飞，无需平整起降场地，起飞后可自主完成爬高、巡航、侦察、返航等流程，也可根据侦察结果调整任务航线，执行抵近任务，整个操作流程无需复杂的前期准备，适配快节奏的前沿作战场景。
