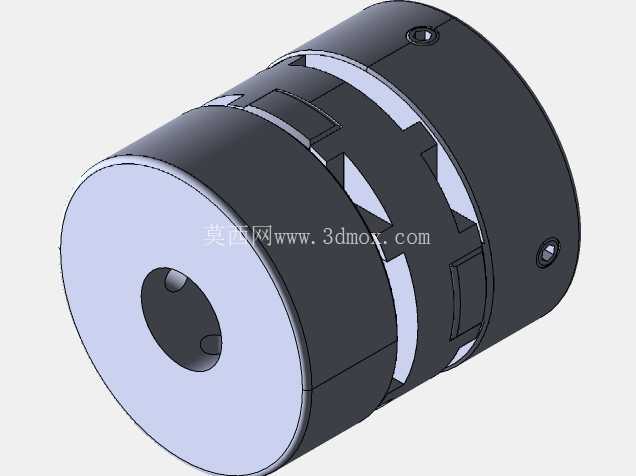

Oldham十字滑块式SOH50型联轴器结构

　　在自动化生产线、精密输送设备、中小型机床进给机构这类对轴系同轴度补偿有明确要求的传动场景里，十字滑块式联轴器一直是兼顾成本与实用性的选择，本次呈现的SOH50规格Oldham耦合结构，就是针对中等扭矩、常规转速传动场景做的适配设计。这类联轴器的核心作用，是连接两根轴线存在径向偏移、角向偏差的传动轴，在传递旋转扭矩的过程中，通过中间滑块的滑动补偿两轴的安装误差，避免轴系因强制对中产生额外的弯曲应力，延长轴承、轴封等配套零部件的使用寿命。

　　从结构设计逻辑来看，这款联轴器采用三段式组合结构，两端为带轴孔与紧定螺钉的金属毂体，中间为十字形凸起的滑块嵌件。两端毂体的端面分别开有与滑块凸起匹配的凹槽，装配时滑块的两组垂直凸起分别嵌入两端毂体的凹槽内，当两轴存在径向错位时，滑块可在凹槽内做小范围的径向滑动，以此抵消安装偏差带来的传动卡滞。毂体上的紧定螺钉孔垂直于轴孔轴线布置，安装时可通过拧紧螺钉直接顶紧电机轴或从动轴的键槽平面或光轴表面，实现无键锁紧，适合中小扭矩的传动场景，拆装调整都比较便捷，不需要额外的加热或专用压装工具。

　　从安装边界与尺寸适配角度，SOH50规格的联轴器外径控制在50mm区间，整体轴向长度适配常规42、57系列步进电机、200W-400W伺服电机的输出轴端，轴孔可根据实际选型需求加工成不同直径的光孔或带键槽孔，覆盖常见的8mm-20mm轴径安装需求。设计时特意将滑块的滑动间隙控制在合理范围，既保证足够的偏移补偿量，又避免间隙过大带来的传动回差，在常规的3000rpm以内转速工况下，不会出现明显的传动冲击与噪音。中间滑块采用耐磨非金属材质制作，相比全金属滑块结构，能在传动过程中吸收一定的振动，同时避免金属接触面的咬合磨损，日常维护只需要定期检查滑块磨损情况，更换滑块即可恢复传动精度，不需要整体更换联轴器，降低了设备运维成本。

　　在实际设备选型应用中，这类联轴器常被用在电子制造流水线的输送辊传动、小型包装设备的送膜机构、3D打印设备的运动轴传动、小型机床的进给轴连接等场景，这类场景往往存在安装空间紧凑、轴系对中难度大、后期维护频次高的特点，Oldham结构的联轴器相比膜片联轴器、波纹管联轴器，抗径向偏移能力更强，相比刚性联轴器，对安装精度的要求更低，成本也更具优势。设计过程中，两端毂体的凹槽与滑块凸起的配合面做了公差优化，既保证滑动顺畅无卡滞，又控制了传动空程，在需要正反转切换的传动场景下，能减少反向冲击带来的位置误差。同时毂体外圆做了倒角处理，避免装配时刮伤操作人员或周边管线，紧定螺钉采用内六角结构，可使用标准内六角扳手操作，适合设备现场的装配调试作业。

　　需要注意的是，这类联轴器不适合高速重载的传动场景，当转速超过额定范围时，中间滑块的滑动会产生较大的离心力，加剧磨损与振动，因此在选型时需要匹配实际的传动扭矩、转速、轴径参数，同时安装时要控制两轴的径向偏移量在产品允许的补偿范围内，避免超出滑块的滑动行程导致传动失效。在三维建模过程中，所有配合面的公差、安装孔位的位置度都按照实际加工要求做了约束，可直接用于工程出图、装配干涉检查，也可作为设备选型时的安装空间校核参考，帮助结构设计人员提前预判轴系布局的合理性，减少现场装配时的整改工作量。
