共轴反桨式小型直升机结构设计方案

项目分类:飞机 发布时间:2025-12-18 ID:1102114
  • 共轴反桨式小型直升机结构设计方案
  • 共轴反桨式小型直升机结构设计方案
  • 共轴反桨式小型直升机结构设计方案

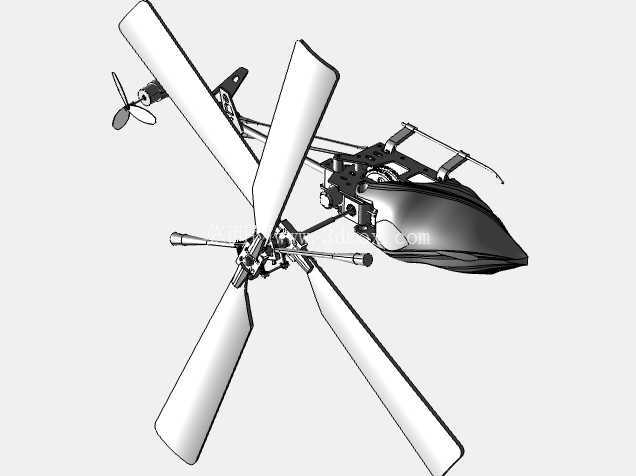

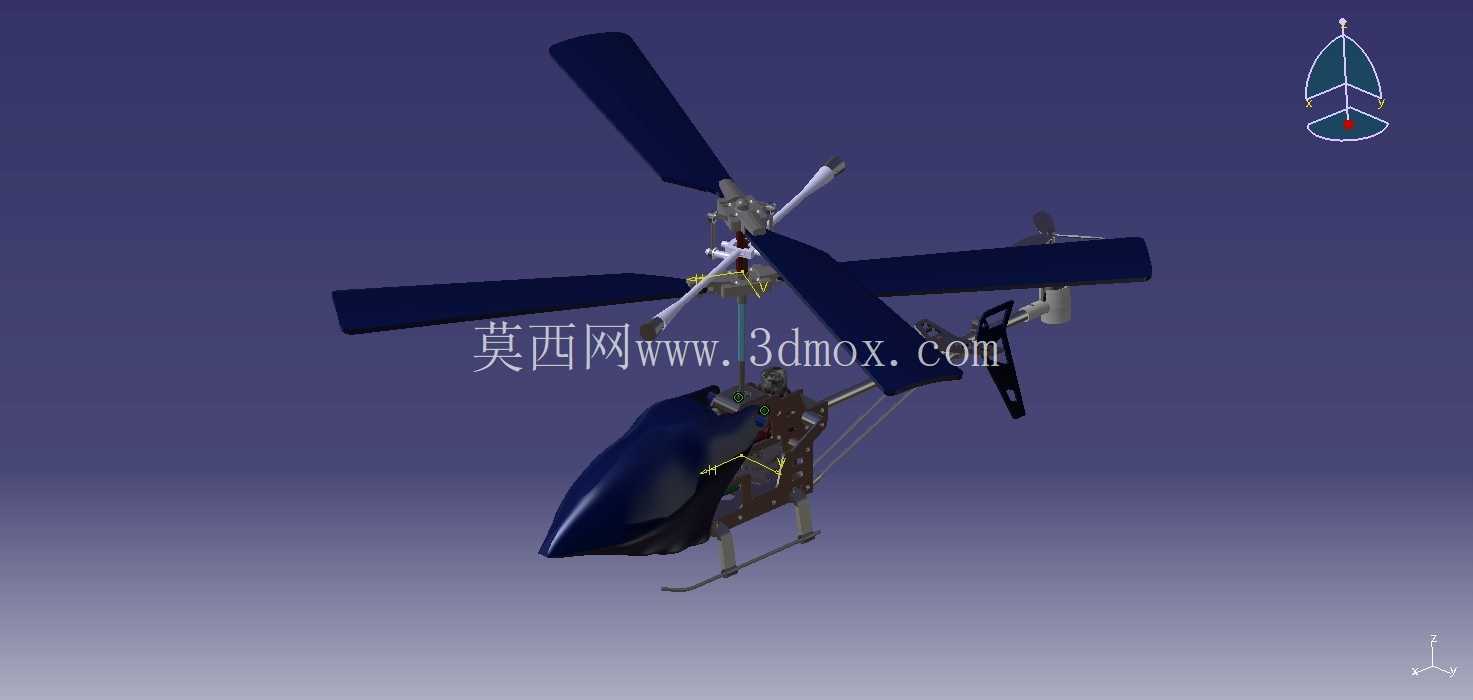

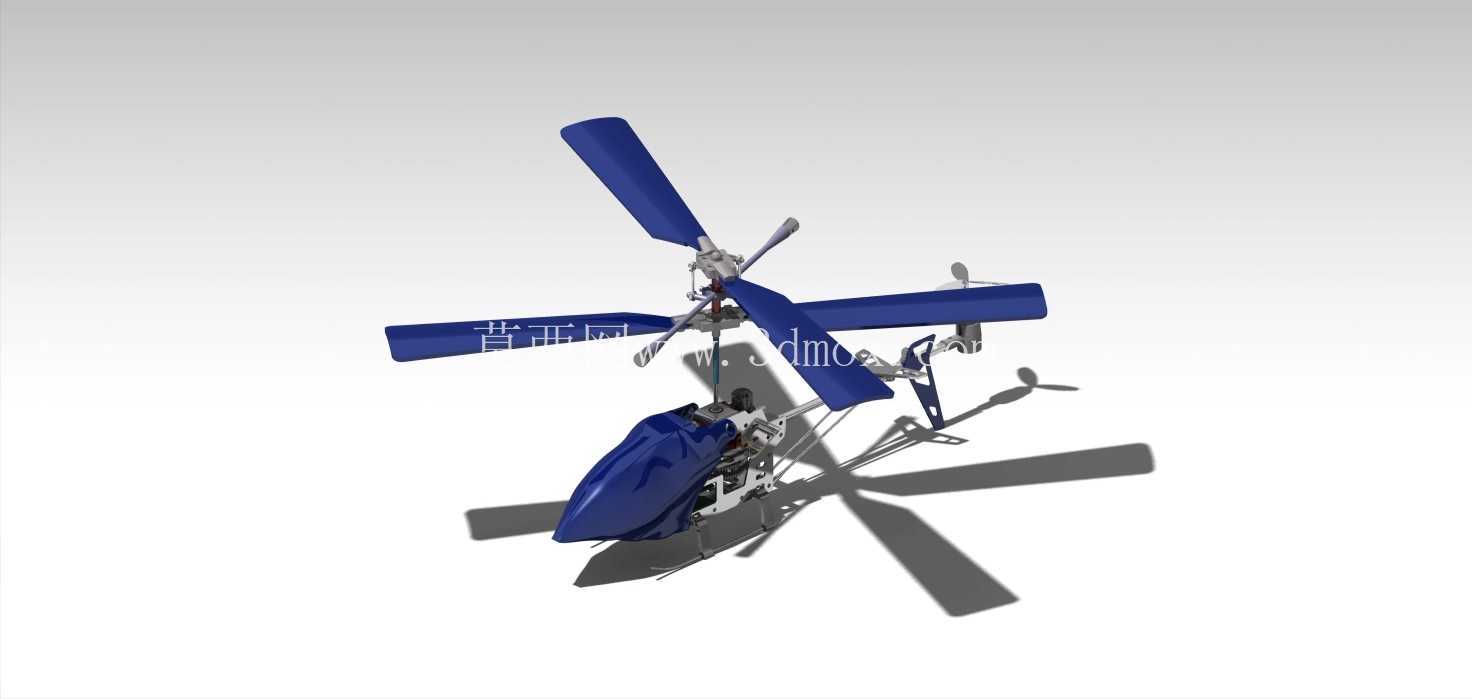

  该模型还原的共轴反桨布局小型直升机,在民用航拍、低空巡检、航模研发场景中具备独特应用优势,相比传统单旋翼带尾桨的构型,共轴双旋翼无需尾桨抵消反扭矩,整体结构更紧凑,同等旋翼直径下升力冗余度更高,适合在狭窄空间内完成起降与机动动作。从结构设计逻辑来看,整套旋翼系统采用上下两组四叶旋翼同轴布置的方案,旋翼桨叶采用翼型截面设计,桨根与旋翼头的连接部位设置了变距铰结构,可通过倾斜盘机构实现总距与周期变距的调节,直接控制直升机的升降、前后左右飞行动作,整套变距传动机构的连杆布局经过空间校核,避免上下旋翼转动过程中出现运动干涉。机身主体采用流线型整流罩设计,前部预留了载荷安装空间,可根据实际使用需求搭载摄像模块、传感检测组件,机身中部为动力舱与传动舱的安装区域,主传动齿轮组将动力分流传递给上下两组旋翼,保证两组旋翼转速相同、转向相反,抵消旋翼转动产生的反扭矩,省去尾桨传动系统的结构重量与动力损耗。尾梁部分采用轻量化桁架结构,末端设置小型水平安定面与垂直安定面,用于提升前飞过程中的航向稳定性,避免低空紊流对飞行姿态造成过大干扰。

  从安装边界来看,旋翼转动时的最大扫掠直径为整套设备的最大横向尺寸,机身整体重心落在旋翼轴的轴线上,保证悬停状态下的姿态平衡,旋翼头与机身连接的主轴部位设置了推力轴承与径向轴承,可承受旋翼转动产生的升力与交变弯矩,传动齿轮组的啮合间隙经过调整,可降低高速转动过程中的振动传递到机身主体。在实际工程应用中,这类构型的直升机可用于电力线路巡检、农林植保作业、航空测绘等场景,紧凑的结构尺寸允许其在楼宇间、林间等复杂低空环境下作业,无尾桨的设计也降低了低空作业时尾桨碰撞障碍物的风险。

  设计过程中对旋翼桨叶的翼型进行了气动优化,在保证升力系数的同时降低高速转动时的空气阻力,桨叶材质可选用碳纤维复合材料,在保证结构强度的同时降低桨叶自身重量,减小旋翼转动时的离心载荷。旋翼头的夹桨结构采用对称夹紧设计,可保证桨叶安装角的一致性,避免因桨叶角度偏差造成旋翼转动时的不平衡振动,倾斜盘的操纵连杆采用球头连接结构,可补偿操纵过程中的角度偏差,保证变距动作的顺滑。机身整流罩采用曲面顺滑过渡设计,可降低前飞过程中的空气阻力,整流罩与内部骨架的连接点均匀布置,避免飞行过程中整流罩出现共振问题。起落部分采用滑橇式起落架设计,结构简单可靠,可吸收着陆时的冲击载荷,同时无需额外的收放机构,降低整体结构复杂度与重量。

  整套模型的结构装配关系完全按照实际飞行器的设计逻辑搭建,各部件的连接方式、运动副设置都符合航空机械设计的规范,可作为小型直升机研发阶段的结构验证参考,也可用于航模设计过程中的结构干涉检查、传动路径校核,帮助设计人员快速调整旋翼间距、操纵连杆长度等关键参数,缩短研发迭代周期。在结构强度校核层面,旋翼主轴作为核心承力部件,其直径与材料选型需匹配最大起飞重量下的载荷要求,桨根部位的连接螺栓需承受旋翼转动时的离心力与挥舞弯矩,传动齿轮的模数选择需满足动力传递过程中的强度要求,避免大载荷下出现断齿问题。上下旋翼的间距设置经过气动验证,既避免上下旋翼的气流干扰造成升力损失,也不会因间距过大导致整机高度过高、重心上移影响飞行稳定性。
