带阶梯切口与圆端结构的双孔连接构件

在小型通讯设备内部走线固定、桌面级协作机器人末端执行器快换支架、轻型输送线侧装导向件的实际装配场景里，这类带阶梯切口与圆端的双孔连接构件，往往是解决小空间内多部件定位衔接的核心小零件。很多刚入行的结构设计人员容易忽略这类小连接件的细节设计，要么直接用平板双孔片替代，要么切口做直边处理，实际装机后才会发现定位偏差、装拆困难、应力集中导致部件开裂的问题。

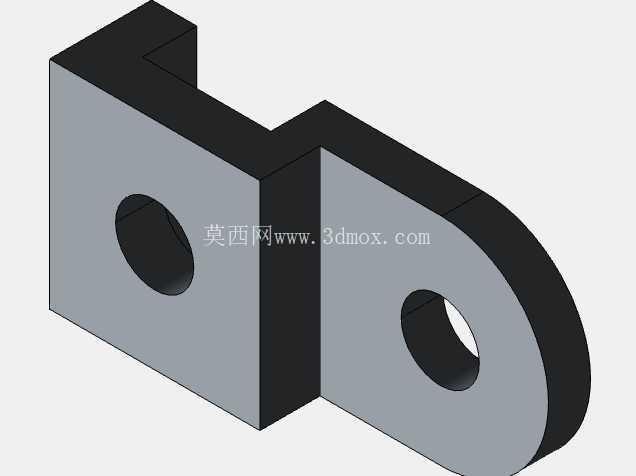

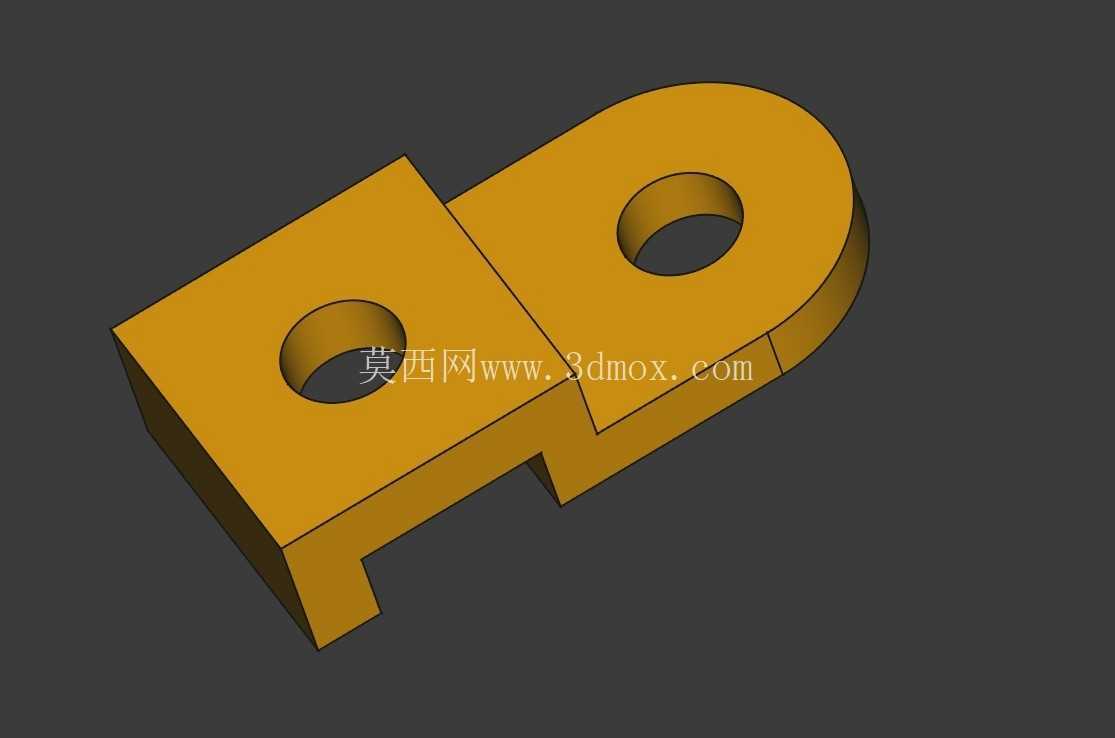

从结构功能上看，这个构件分为两个功能区段，一侧是带阶梯切口的矩形安装段，另一侧是带圆弧过渡的圆端安装段，两个区段各自设置一个同轴度公差控制在0.05mm以内的中心通孔，用于穿装紧固件完成与相邻部件的锁紧固定。两个区段之间的阶梯切口并非随意设计的避让结构，实际装配时，这个切口可以卡入相邻部件的凸台结构，实现X、Y两个方向的预定位，不需要额外增加定位销就能避免安装时的部件滑移，对于批量装配的通讯类产品、小型自动化模组来说，能有效减少装配对位的辅助时间，降低一线装配人员的操作难度。圆端区段的外轮廓做了整周R角过渡，一方面是避免尖锐棱边在设备运行过程中剐蹭内部线缆、操作人员手部，另一方面是圆弧轮廓可以适配带圆弧安装槽的固定座，允许构件在小角度范围内调整安装位置，补偿相邻部件的加工累积误差，这一点在多组件拼接的轻型机械结构里实用性很强，很多时候机架焊接、型材切割的误差会达到0.1-0.3mm，带调整余量的连接构件就能吸收这些误差，不需要二次返工修配。

从设计思路层面拆解，这个构件没有采用一体化等厚平板的简单结构，而是在阶梯切口位置做了局部的厚度差设计，卡入配合凸台时，阶梯面可以承担部分剪切力，减少紧固件承受的横向载荷，延长连接结构的疲劳寿命。很多设计人员做双孔连接件时习惯把两个安装孔的中心距取整，实际这个构件的孔中心距是结合常用M3、M4紧固件的安装边距要求计算的，孔边到构件外轮廓的最小距离保持在孔径的1.2倍以上，避免锁紧时孔位周边出现应力开裂，尤其是采用PLA、ABS这类3D打印材质加工，或者采用铝合金压铸工艺批量生产时，这个边距参数能有效降低废品率。圆端的外圆弧半径与安装孔保持同轴，当需要构件绕其中一个孔位做小角度转动调整时，圆弧外轮廓可以始终与配套的安装座圆弧槽贴合，不会出现转动卡滞的问题。

关于安装边界与尺寸适配，这类构件的整体厚度通常根据承载需求选择2-5mm的规格，两个安装孔的孔径根据常用紧固件规格设置为3.2mm或4.2mm，预留0.2mm的装配间隙方便紧固件穿装。阶梯切口的深度设置为构件厚度的1/2，既保证卡接定位的配合深度足够，不会轻易脱出，又不会因为切口过深导致构件整体抗弯强度下降。安装时需要注意，矩形段的阶梯切口要与配合部件的凸台完全贴合后再锁紧紧固件，如果先锁紧圆端段的紧固件再调整矩形段位置，很容易导致阶梯切口受力崩边，尤其是采用脆性材质加工的构件更要注意装配顺序。在通讯设备内部使用时，这个构件可以用来固定走线支架、小型PCB板的安装座，因为圆端的圆弧结构不会割伤线缆表皮，比带直角的连接件更适合内部走线场景；在小型机器人关节处使用时，这个构件可以作为铰接连杆的连接片，阶梯切口可以卡入关节的限位凸台，限制连杆的转动角度，不需要额外增加限位块就能实现小范围的角度限位；在轻型输送线的侧装导向结构里，这个构件可以用来固定导向条，双孔结构的锁紧可靠性比单孔悬臂结构高很多，不会因为输送物料的剐蹭出现导向条偏转的问题。

实际建模过程中，这类构件的圆角过渡需要注意相切连续，尤其是阶梯面与主体平面的交接位置，要做0.5mm的内圆角过渡，减少应力集中，避免长期受载后从交接位置出现断裂。很多新手建模时容易忽略内圆角的处理，做出来的构件在受力测试时往往最先在直角交接位置开裂，就是因为直角位置的应力集中系数是圆角位置的3-5倍。另外两个安装孔的端面要做0.2mm的倒角处理，一方面去除加工后的毛刺，另一方面可以引导紧固件顺利穿入，减少装配时的孔位对中难度。这个构件的结构虽然简单，但每一处细节都是结合实际装配需求设计的，没有多余的冗余结构，在满足连接强度、定位功能、调整余量的前提下，尽可能缩小了整体外形尺寸，适合在安装空间局促的小型设备内部使用，不管是3D打印打样验证，还是开模批量生产，都有很好的工艺适配性，不需要复杂的加工工序就能完成制造。
