黄鼠狼A3步兵战车履带行走轮结构

　　这款履带轮对应履带式装甲车辆底盘的行走系统核心部件，主要承担负重承载、履带导向、行驶过程中载荷传递的作用，在履带式装备的行走机构中，这类轮体直接和履带内圈的啮合面、导向筋配合，既要承受整车整备质量加作战载荷下的垂直压应力，也要缓冲越野工况下路面传来的冲击载荷，同时还要约束履带的横向窜动，避免履带在高速转向、越障过程中发生脱轨故障。从结构设计来看，轮体采用双轮缘的整体式布局，外圈的两道凸起轮缘刚好卡在履带板的导向槽两侧，轮缘的高度经过匹配计算，既不会因为过高增加不必要的轮体重量，也不会因为高度不足导致履带在侧倾路面行驶时脱出；轮体中间的接触工作面做了微弧面处理，和履带板的金属橡胶接触块贴合时，能保证接触应力均匀分布，避免局部应力集中导致的履带板过早磨损，也能减少轮面本身的偏磨问题，延长轮体的全生命周期使用寿命。

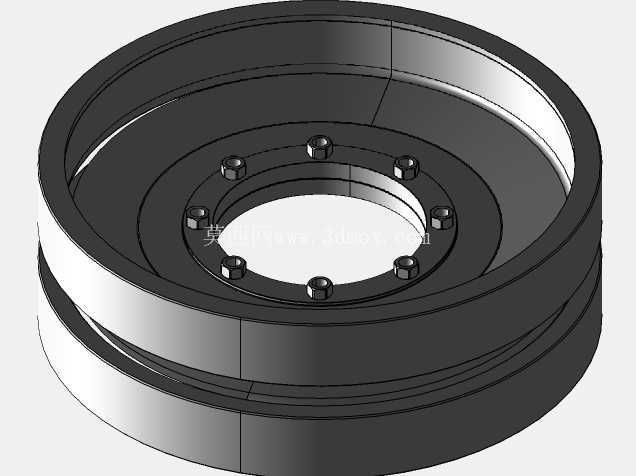

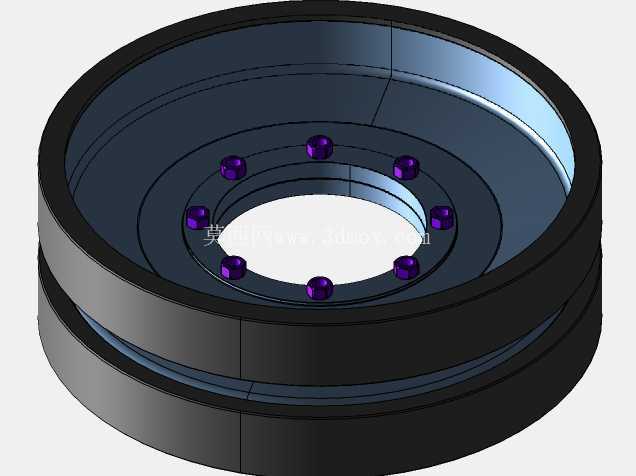

　　安装接口部分，轮体中心设置了8个沿圆周均布的螺栓安装孔，孔位的分度圆直径严格匹配对应车型的轮毂连接法兰尺寸，安装时螺栓穿过轮体孔位直接和轮毂法兰盘锁紧，这种圆周均布的连接方式能保证轮体转动过程中动平衡性能稳定，高速行驶时不会出现额外的径向跳动，减少行走系统的振动传递到车体内部。轮体的内圈做了阶梯式的减重结构，在保证轮体整体结构强度、满足冲击载荷下刚度要求的前提下，尽可能去除非受力区域的多余材料，降低轮体的转动惯量，减少行走系统驱动时的功率损耗，对于装甲车辆来说，簧下质量的降低能直接提升越野行驶时的悬挂响应速度，改善复杂路面的通过平顺性。从实际应用场景来说，这类履带轮除了匹配步兵战车的底盘行走系统，也可以通用在同吨位级别的履带式装甲输送车、履带式自行装备底盘、履带式工程作业车辆上，只要履带节距、轮体安装法兰的尺寸参数匹配，就可以实现互换通用。设计过程中，轮体的径向尺寸是和履带的节距、主动轮的齿圈尺寸做过匹配校核的，保证履带在绕经轮体时的弯折角度处于合理区间，避免履带板之间的铰接销轴承受过大的交变弯折应力，降低履带铰接部位的磨损速率。

　　轮体的安装端面做了精加工的定位止口，和轮毂法兰的定位凸台配合时，能保证轮体的回转中心和轮毂的回转中心完全同轴，避免安装偏心导致的轮体摆动、履带异常磨损问题；螺栓孔的位置度公差控制在较高精度等级，安装时不需要额外修配孔位，就能实现快速装配，战场抢修或者日常维护更换时的作业效率更高。考虑到越野工况下轮体可能会接触泥水、砂石等恶劣介质，轮体的外露表面结构没有设计容易积留泥沙的狭小凹槽，轮面和轮缘的过渡位置都做了圆弧过渡，行驶过程中沾附的泥沙会在轮体转动的离心力作用下自行脱落，不会因为泥沙卡滞导致轮体和履带之间的磨损加剧。

　　从受力特性分析，轮体在车辆越障、过垂直墙的时候，会承受数倍于静载荷的冲击载荷，因此轮体的壁厚分布是按照应力云图的仿真结果做的优化，应力集中的轮缘根部、螺栓孔周边区域做了局部加厚处理，非主要受力的内圈区域则适当减薄，兼顾强度和轻量化的双重需求。和单轮缘的导向轮不同，这种双轮缘结构的负重轮不需要额外设置侧挡结构来约束履带横向位移，本身的两道轮缘就可以完成横向限位，简化了轮毂周边的附属结构设计，也减少了故障点。在三维建模过程中，轮体的所有回转面都保证了同轴度要求，螺栓孔的阵列角度误差控制在装配允许的公差范围内，轮缘的倒角尺寸也做了对应设置，避免锐边在装配或者使用过程中划伤履带的橡胶接触面；整个轮体的外形没有复杂的异形曲面，加工工艺性较好，无论是采用铸钢毛坯后机加工的工艺，还是采用锻造毛坯精加工的工艺，都可以快速实现批量生产，制造成本可控，也方便战时的快速批量补给。
