现代战斗机前起落架收放缓冲机构

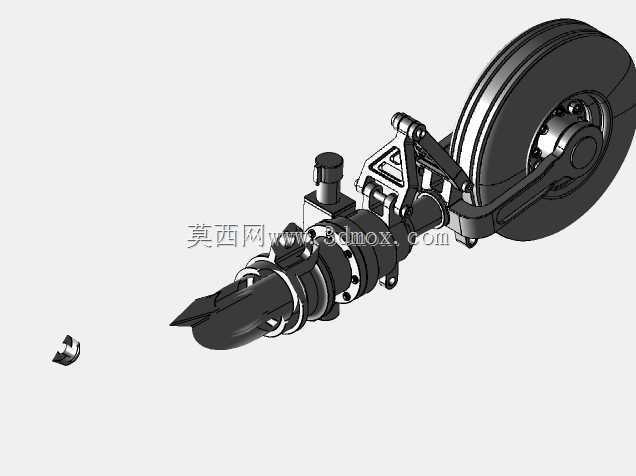

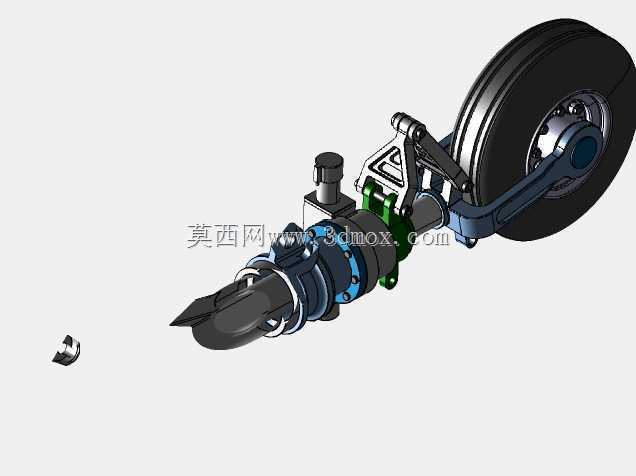

　　前起落架是现代喷气式战斗机在地面滑跑、起降阶段承担支撑与转向功能的关键承力部件，整套机构围绕缓冲吸能、航向稳定、地面操纵以及飞行状态下的收放收纳四项核心需求展开结构布置。从整机布置逻辑来看，前起落架位于机身前段下方，主承力交点通过高强度接头与机身加强框连接，着陆瞬间的垂向冲击载荷经由机轮、刹车组件、缓冲支柱、扭力臂、收放作动筒一路传递至机身承力结构，载荷路径短而直接，能够在限制下沉速度条件下把冲击峰值控制在机身结构与机载设备可承受的范围内。

　　缓冲支柱是整套机构的核心，模型中可以看到气液混合式缓冲器的典型分段结构：外筒与机身支座铰接，内筒沿轴线方向往复伸缩，内部通过油液流经阻尼孔产生节流耗散能量，配合高压氮气腔完成压缩与回弹过程。支柱下段布置有轮叉，单轮构型通过轮轴与机轮连接，轮胎采用高压航空轮胎，轮毂内部集成刹车盘与制动活塞，虽然前起落架刹车力矩占比小于主起落架，但在高速滑跑减速、中止起飞工况下仍承担辅助制动任务。轮轴附近的转向作动环与转弯套筒配合，由前起落架转向系统驱动，实现地面滑行时的小半径转弯，前轮定中机构则在离地后自动将机轮摆正，避免收舱过程中出现卡滞。

　　收放运动机构在模型中表现得较为完整：主缓冲支柱并非单纯沿竖直方向运动，而是通过侧撑杆、上锁钩、下位锁以及收放作动筒共同构成空间连杆机构。收起时作动筒推动支柱绕主交点转动，机轮随支柱翻转进入机身前段的起落架舱，舱门联动机构同步关闭，保证飞行状态下的气动外形光滑；放下到位后下位锁机械锁定，撑杆形成稳定的三角承力体系，防止着陆冲击下支柱意外折叠。扭力臂分为上下两段，分别夹持缓冲支柱外筒与内筒，既允许内筒沿轴向压缩行程，又约束内外筒之间的相对转动，保证机轮航向始终与机身轴线一致，转向力矩也通过扭力臂传递至转弯机构。

　　从安装边界角度审视，前起落架在收起状态下需要在狭长的机头设备舱与进气道之间预留出机轮翻转空间，因此支柱长度、机轮直径、收放转角三者之间需要反复协调：机轮直径过小会导致接地比压升高，对跑道平整度要求苛刻；直径过大则收舱包络侵入航电舱或雷达安装区间。模型中支柱上段的充气嘴、油液加注口、传感器安装座均按实际维护可达性布置，地勤人员在地面状态下可直接完成气压检查、油液补充与磨损量测量。轮叉附近预留的刹车管路、转速传感器走线槽沿支柱外壁通过卡箍固定，随缓冲伸缩留有适当松弛量，避免压缩到底时管路被拉脱。

　　结构选材与工艺层面，承力筒件多采用高强度合金钢锻件机加工后表面镀铬处理，提高耐磨与抗疲劳性能；轮叉、支座等复杂承力件采用模锻后数控铣削，非承力护板与舱门连杆则使用铝合金或钛合金减重。整机三维建模过程中，需要重点核对运动包络：缓冲支柱全压缩、全伸长两个极限位置下，扭力臂夹角、机轮与舱门间隙、作动筒行程余量都要逐一干涉检查；收放运动仿真中则要验证支柱在任意转角下与机身蒙皮、舱门铰链、管线之间的最小间隙，通常金属活动件之间保留不小于十毫米的安全间隙，相对橡胶管路段适当放大。

　　在工程应用层面，这类前起落架结构不仅用于战斗机，其缓冲支柱、扭力臂、收放连杆的设计思路同样可延伸至舰载教练机、无人作战飞机以及高速陆地验证平台。舰载场景下还要额外考虑着舰钩挂索后的纵向过载、甲板系留接口以及盐雾环境下的密封防腐；无人机版本则可取消有人机的座舱转向操纵链路，改由电传舵机直接驱动转弯套筒。建模时将缓冲行程、轮距参数、交点坐标以骨架模型方式统一管理，后续调整机轮规格或支柱长度时，连杆、撑杆、舱门机构可随骨架自动更新，显著提升方案迭代效率，也为后续有限元落震仿真、多体动力学收放仿真提供干净的几何输入。
