车载多灯珠聚光照明组件结构设计

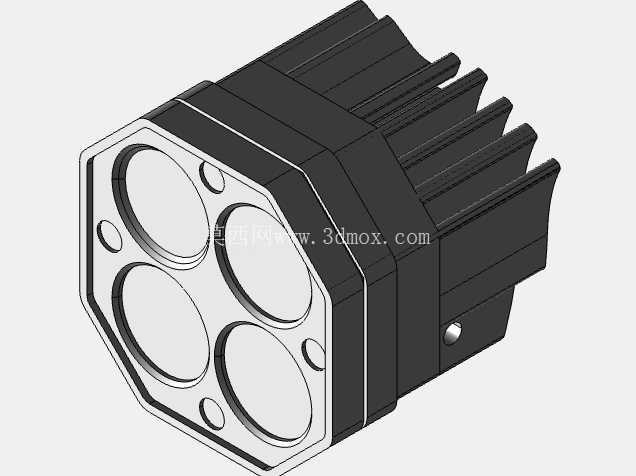

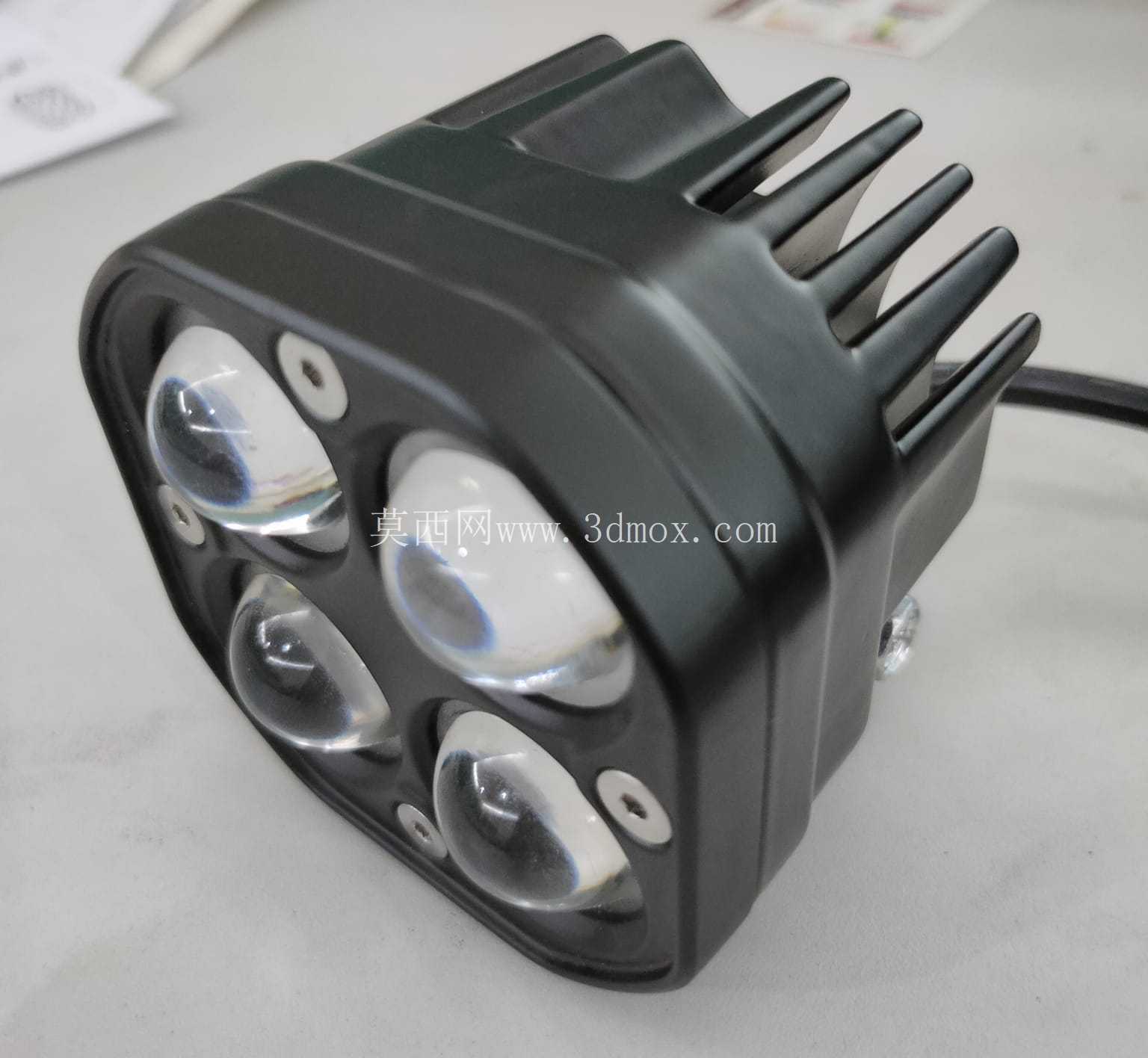

这款车用聚光照明组件的设计，最初是针对越野场景下的辅助照明需求展开的，日常在非铺装路面夜间行驶、户外作业场地移动照明、特种车辆侧边补光的场景里，这类小体积聚光组件的使用频率非常高。不同于常规大尺寸长条射灯，这款组件采用正八边形的前端出光面布局，四个独立灯珠仓呈矩阵排布在前端面，每个灯珠仓对应独立的聚光杯结构，能够把单颗灯珠的光线收拢在15度的照射角范围内，避免光线过度散射造成的照明浪费，在远距离照射时能够形成清晰的集中光斑，满足百米范围内的重点区域照明需求。

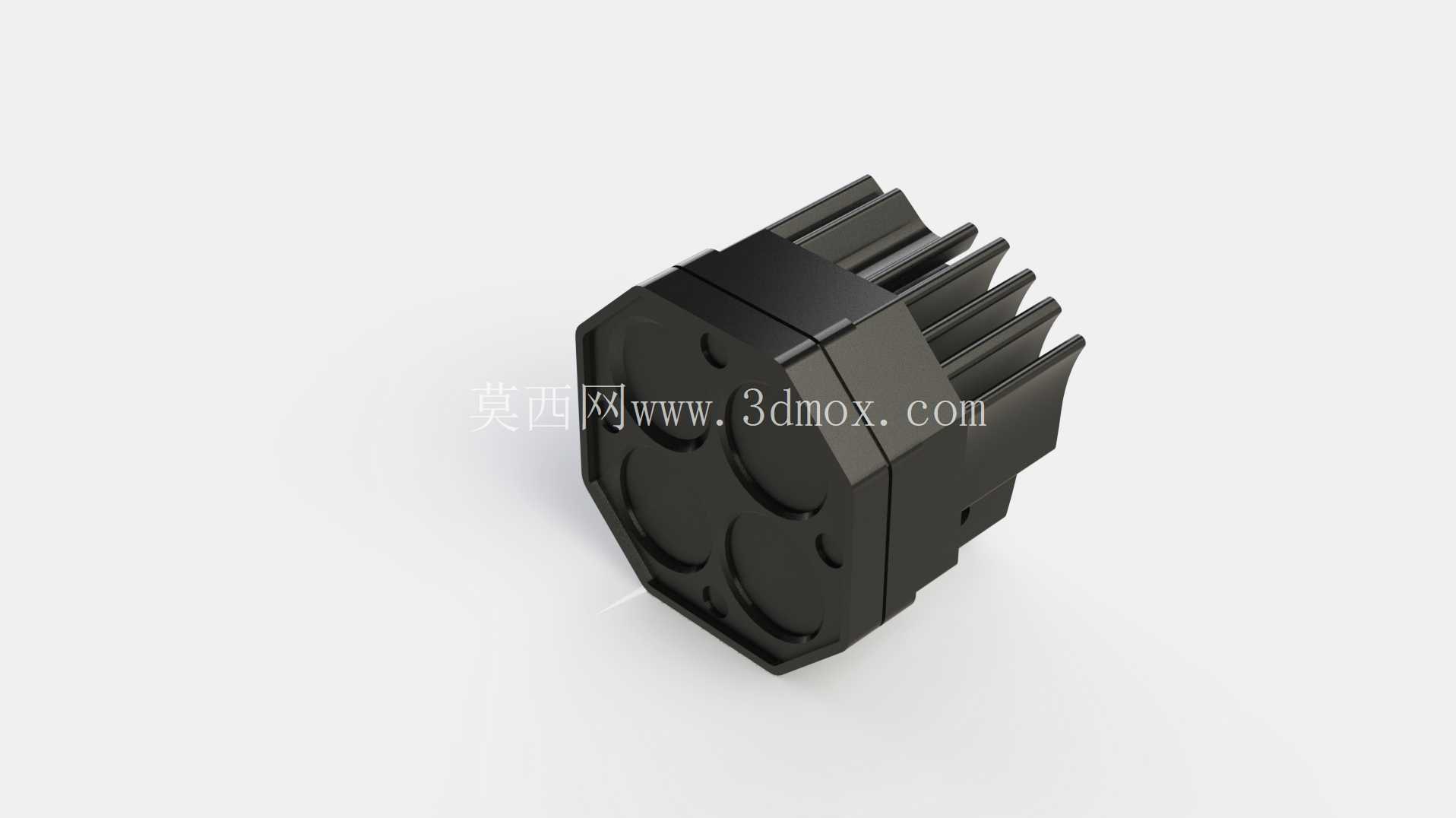

从结构设计的逻辑来看，后端的鳍片散热结构是整个组件的核心功能部分，不同于很多低成本射灯采用的塑料外壳加内置小散热片的方案，这款组件的散热鳍片和主体外壳采用一体化结构设计，鳍片顺着组件的轴向平行排布，车辆行驶过程中产生的迎面气流能够顺着鳍片间的导流槽快速穿过，直接带走灯珠工作时产生的热量，不需要额外加装散热风扇，既减少了活动部件带来的故障风险，也能在长时间满功率工作时把灯珠结温控制在合理区间，延长灯珠的实际使用寿命。前端的八边形外壳边缘做了小角度的倒角处理，既能够减少安装时的尖锐边角磕碰风险，也能在搭配不同尺寸的安装支架时，提供更多的固定点位选择，不需要额外定制转接支架就能适配常见的管式护杠、平面安装位的固定需求。

安装边界方面，这款组件的主体径向尺寸控制在70毫米范围内，轴向总长度不含安装支架为65毫米，整体重量控制在280克左右，对安装点位的承重要求很低，不管是安装在摩托车护杠、越野车车顶行李架、工程作业车辆的操作臂侧边，都不会因为自重过大造成安装支架的长期疲劳变形。组件的出线位置设计在散热鳍片的末端侧边，做了内凹的走线槽，线束可以顺着鳍片的间隙引出，不会突出于组件的最大外轮廓，避免在户外使用时被树枝、杂物剐蹭扯断线束。前端的灯珠仓端面做了下沉式设计，透明灯罩安装后比外壳端面低2毫米，即使发生轻微的磕碰、摩擦，也不会直接刮花灯罩表面，影响光线的投射效果。

实际使用场景里，这类聚光组件既可以单只独立使用作为倒车辅助灯、侧边检查灯，也可以多只组合排布形成阵列式的远光照明组，满足不同场景下的照明亮度需求。结构设计上没有采用多余的装饰性结构，所有的外形特征都服务于功能需求：八边形的外壳截面相比圆形外壳，在安装时能够提供防转的定位面，拧紧固定螺丝时不需要额外用工具卡住主体就能完成锁紧；鳍片的厚度和间距经过匹配，既保证足够的散热面积，也避免间隙过小积累泥沙灰尘影响散热效率；外壳的拼接缝隙都设计在组件的下半部分，雨天行驶或者洗车时，积水能够顺着缝隙自然流出，不会在壳体内部积存造成电路腐蚀。

在建模过程中，需要重点关注几个配合面的公差控制：灯珠仓和聚光杯的配合间隙要控制在0.1毫米以内，避免聚光杯偏移造成光斑变形；散热鳍片和前端外壳的连接位置要做均匀的壁厚过渡，避免注塑或者压铸成型时出现缩痕、应力集中的问题；灯罩和前端外壳的密封槽位置要预留密封胶圈的压缩量，保证IP67级别的防水能力，满足户外涉水、雨天使用的密封要求。安装支架的连接孔位设计在组件底部的中心位置，采用通用的M6螺栓固定规格，能够适配市面上绝大多数现成的车灯安装支架，不需要用户单独做孔位适配，降低后期安装的加工成本。
