六缸径向排布气动动力装置结构设计

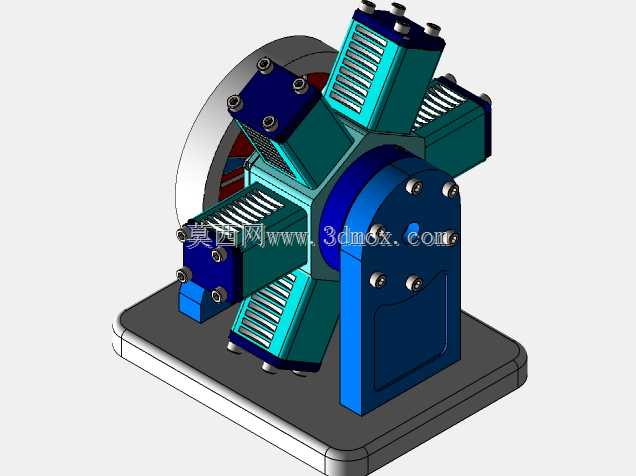

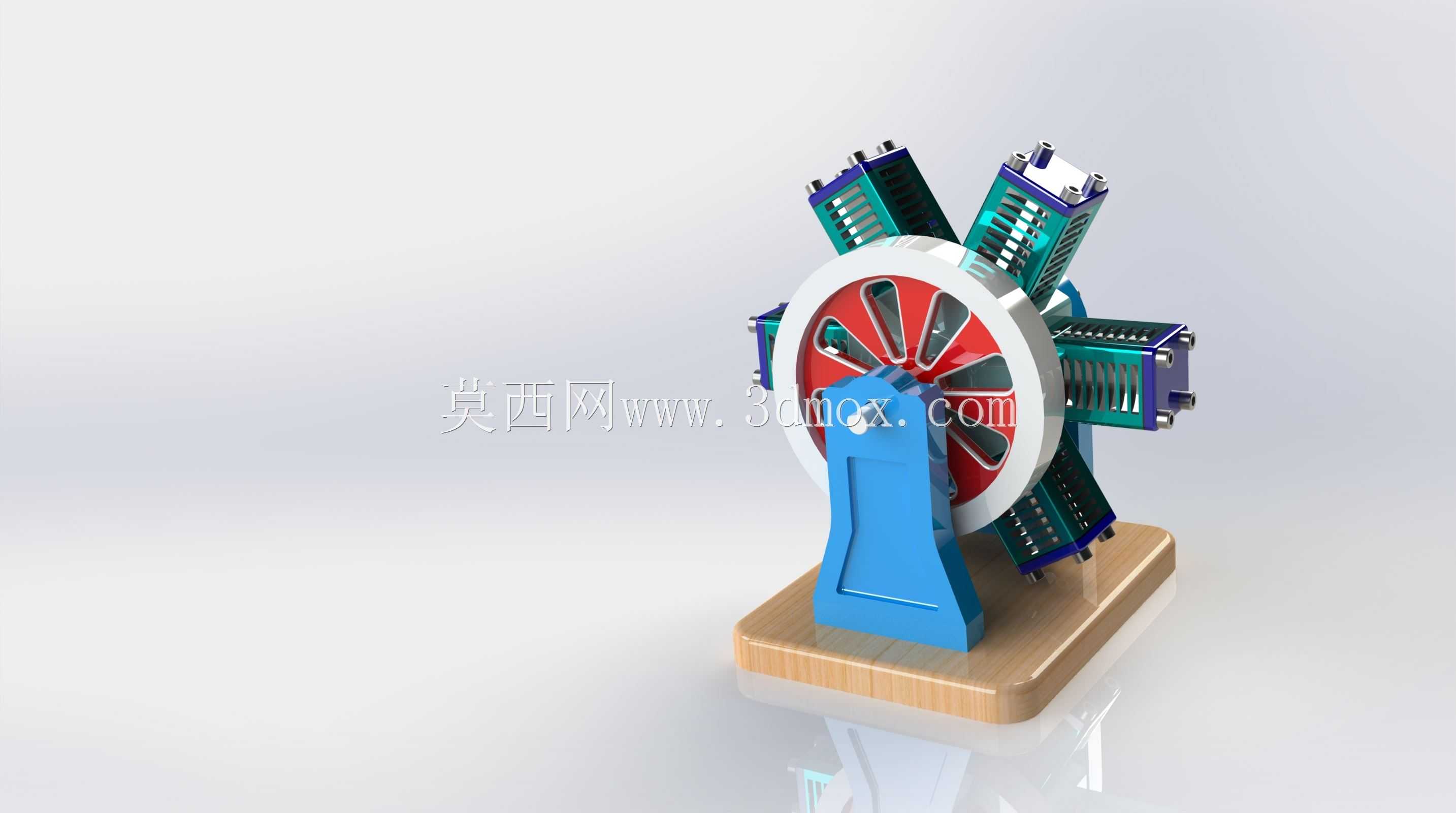

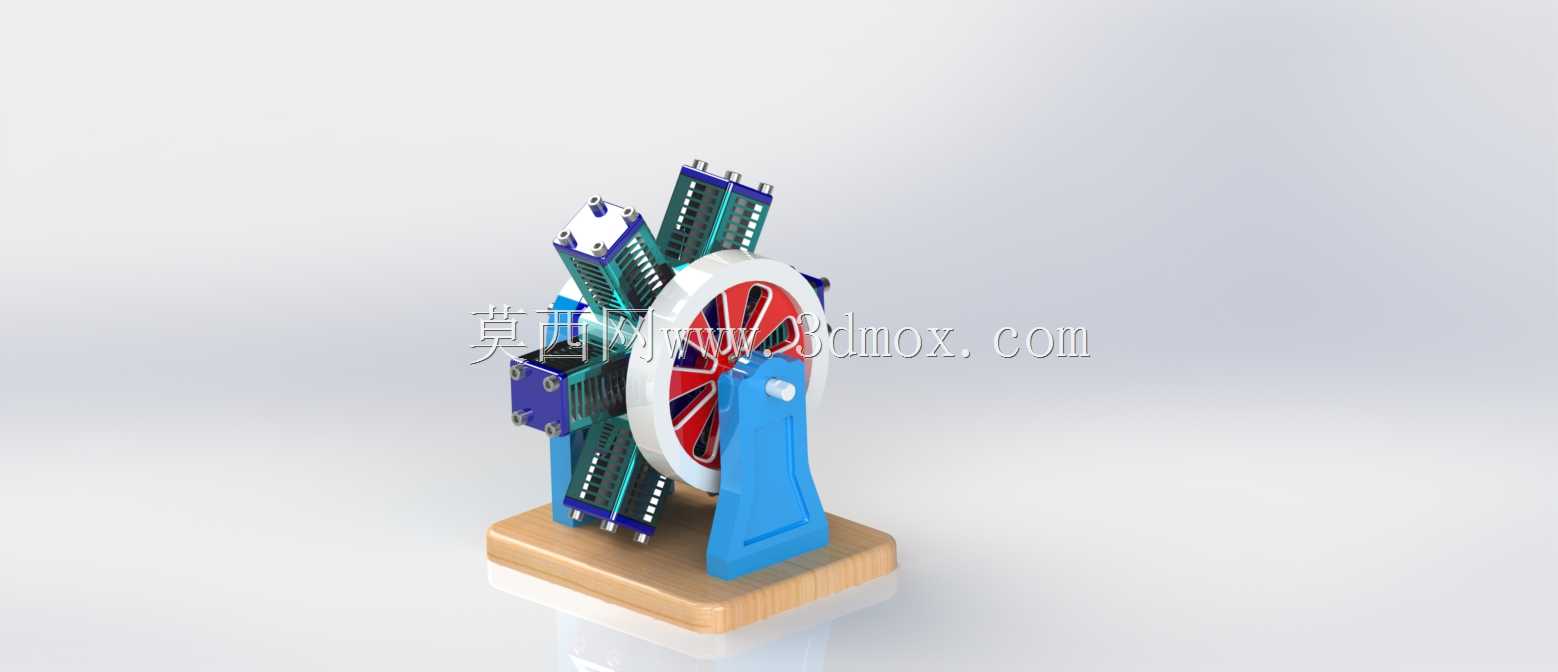

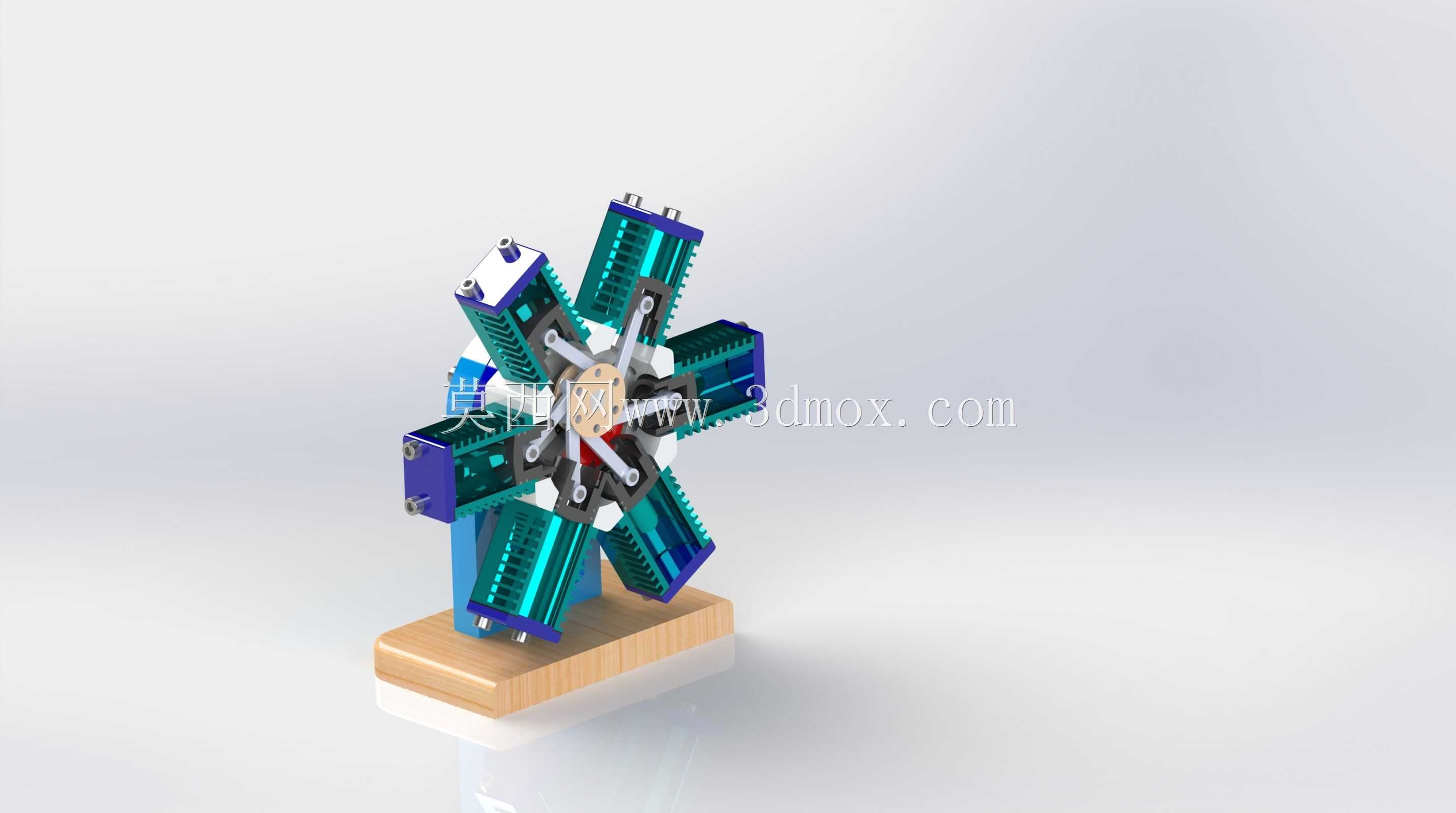

　　在小型气动动力输出场景中，径向排布的多缸结构一直是紧凑动力单元的优选方案，这类结构最初在航空星形发动机上得到广泛验证，移植到气动动力领域后，能够在极小的安装空间内实现多缸交替做功，输出平顺的扭矩，适配教学演示、小型工装驱动、低压气动动力实验等多种场景。这款六缸径向气动动力装置，六个缸体沿中心曲轴的径向呈等角度星形排布，相比直列排布的同缸数气动单元，径向结构的曲轴长度更短，整体动力端的轴向尺寸压缩了近六成，能够适配安装空间局促的小型设备动力舱，同时六个缸体围绕中心轴均匀分布，做功时的径向惯性力能够互相抵消，运转时的整机振动幅度远低于同排量直列结构，不需要额外加装厚重的减震基座，在桌面级演示设备、便携气动工装这类对振动控制有要求的场景中优势明显。

　　从功能实现逻辑来看，该装置依靠压缩空气作为动力介质，不需要燃油供给、点火系统配套，整体结构没有高温做功部件，运转过程无废气排放，在无尘车间、教学实验室、易燃易爆工况的小型动力配套场景中，不会产生明火或高温引燃风险，安全冗余度更高。每个缸体组件独立完成进气、膨胀做功、排气的循环，六个缸体按照固定相位差依次推动曲轴连杆机构，将活塞的直线往复运动转化为曲轴的旋转扭矩输出，相比单缸或双缸气动马达，多缸交替做功的扭矩输出波动更小，不会出现单缸结构的死点问题，启动时不需要额外的盘车机构辅助，只要通入额定压力的压缩空气即可顺利启动运转。

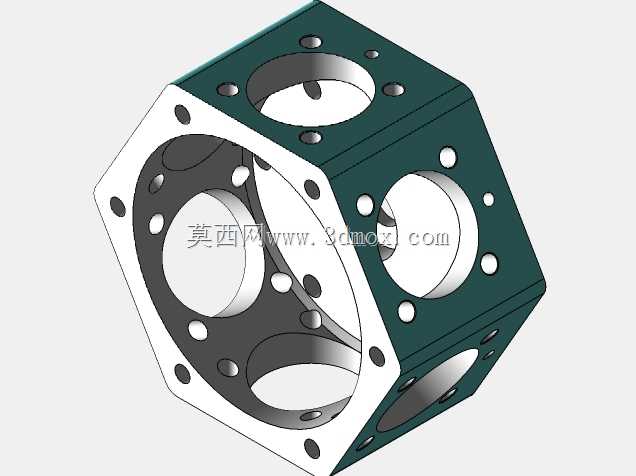

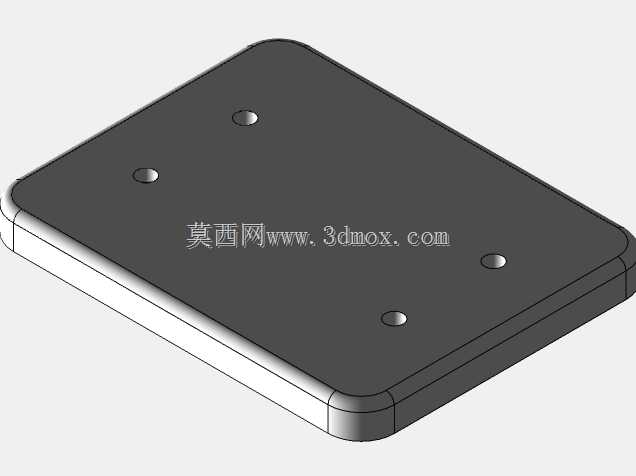

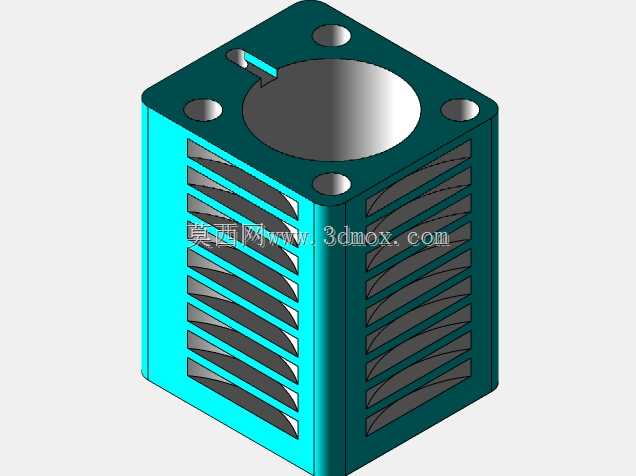

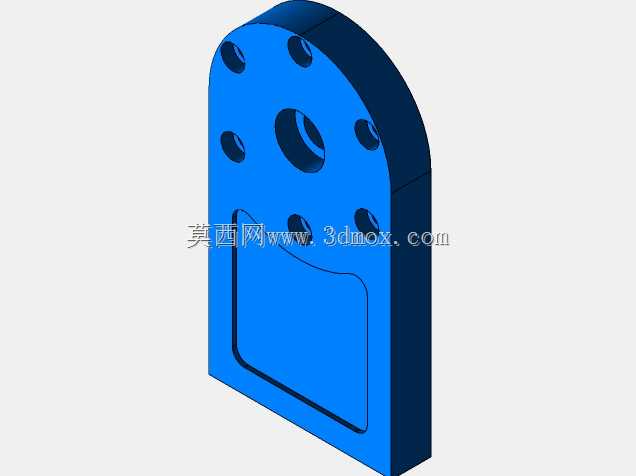

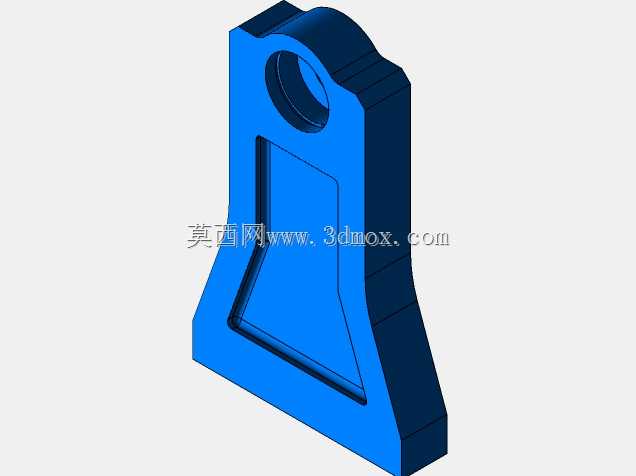

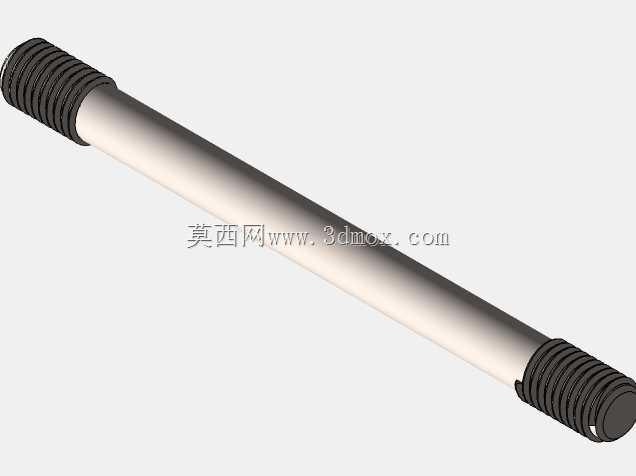

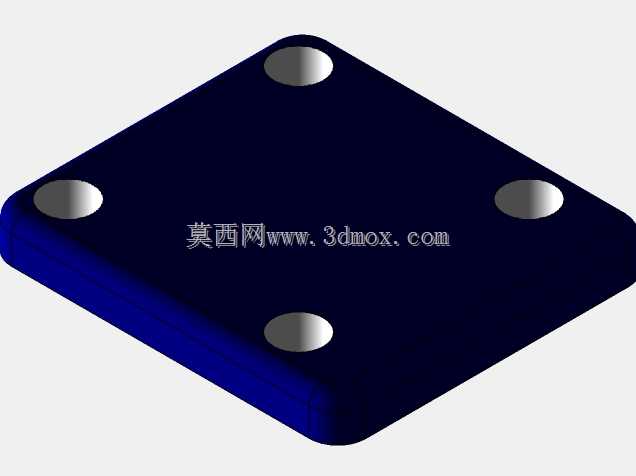

　　设计过程中，首先围绕中心曲轴的回转中心确定六个缸体的安装定位基准，每个缸体的轴线均指向曲轴回转中心，保证连杆运动过程中不会出现侧向偏载，降低活塞与缸壁之间的侧向磨损。缸体与中心基座的连接采用定位止口加紧固件的结构，既保证每个缸体的安装位置精度，也方便后续拆解维护，更换密封件或磨损的活塞组件时不需要拆解整个动力单元。底座部分采用分层设计，下部的木质基座主要承担整机支撑与隔振作用，上部的金属安装板负责固定中心曲轴组件与六个缸体，安装板上预留的安装孔位能够适配不同的实验台架或设备安装面，不需要额外制作转接板即可完成固定。

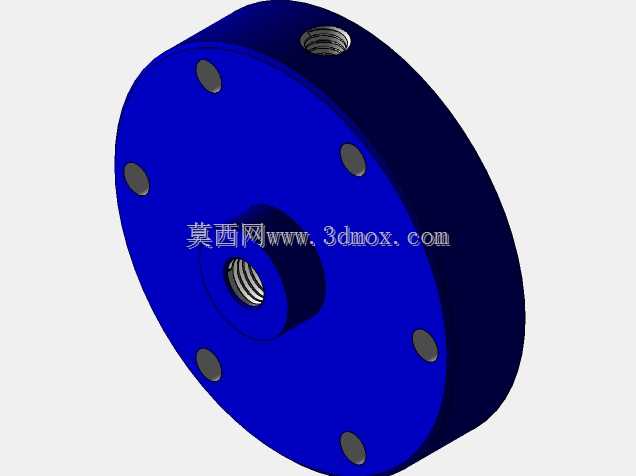

　　从安装边界尺寸来看，整机的最大径向轮廓由六个缸体的外端尺寸决定，轴向尺寸主要受曲轴输出端与底座厚度影响，整体轮廓接近短圆柱形态，在设备布局时只需要预留对应直径的圆形安装空间即可，不需要为缸体的侧向排布预留额外的避让空间。曲轴的输出端采用标准轴径设计，能够直接连轴器、带轮等传动部件，不需要定制特殊的转接结构，降低配套使用的成本。缸体的进气通道集成在中心基座内部，通过中心配气结构按照曲轴的转动相位依次为每个缸体分配压缩空气，外部只需要预留一个主进气接口即可完成动力接入，管路布置更简洁，不会因为多缸分别接气管出现管路缠绕、干涉曲轴运动的问题。

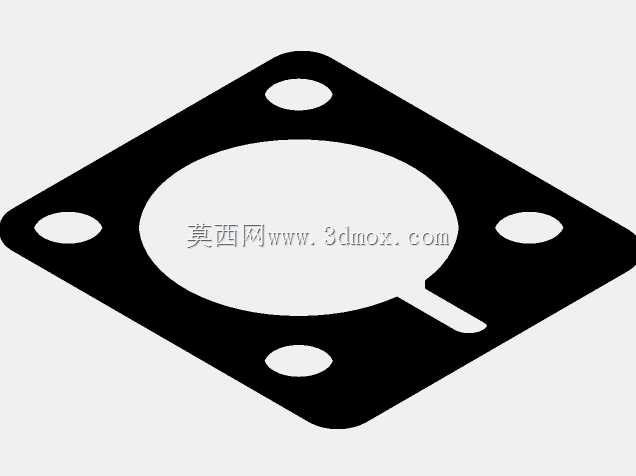

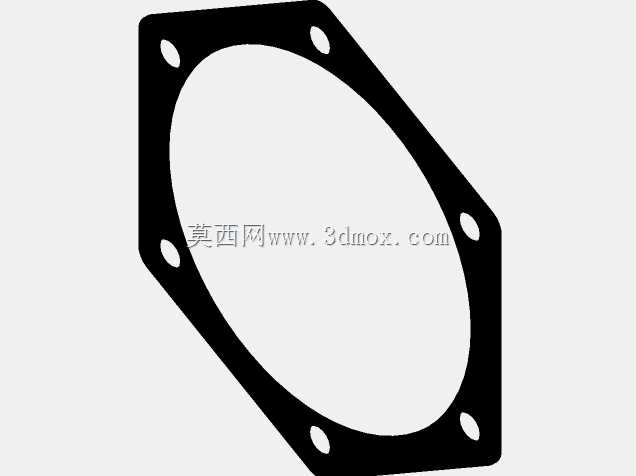

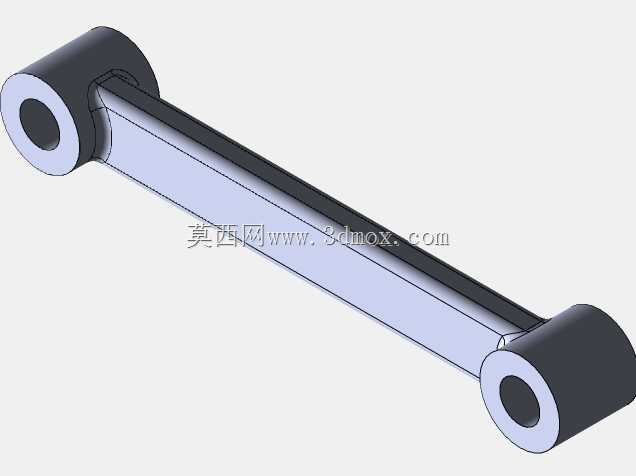

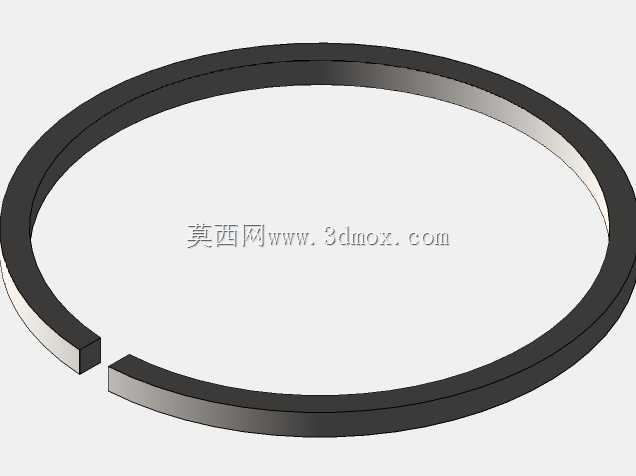

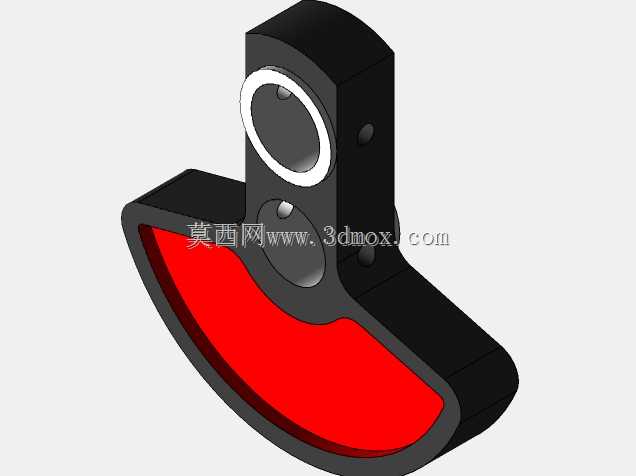

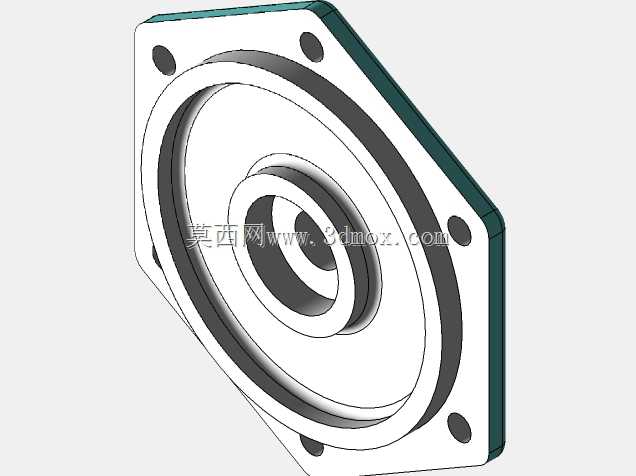

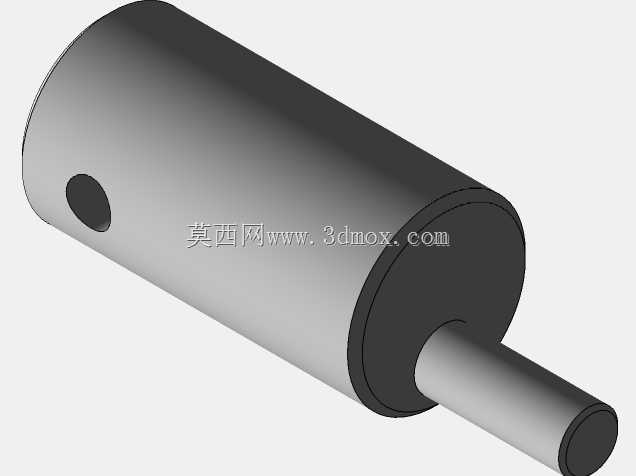

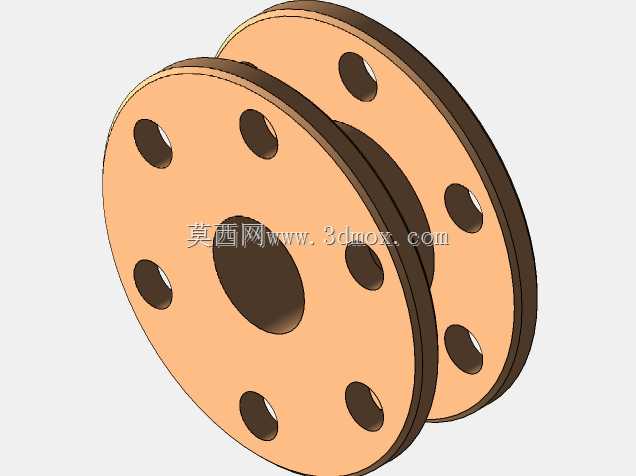

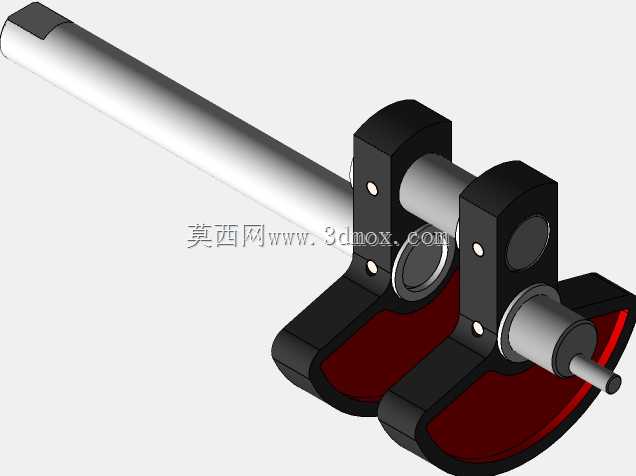

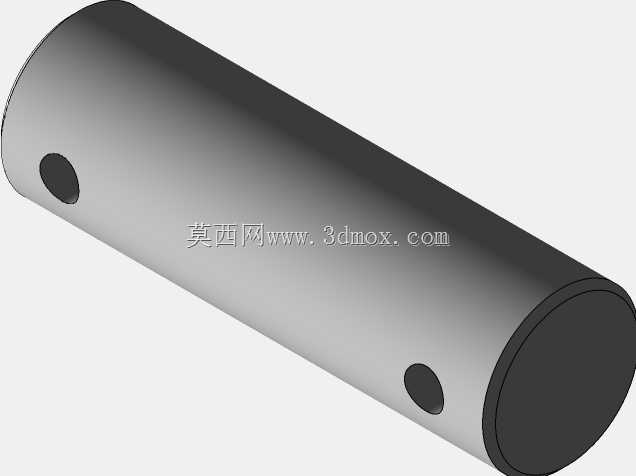

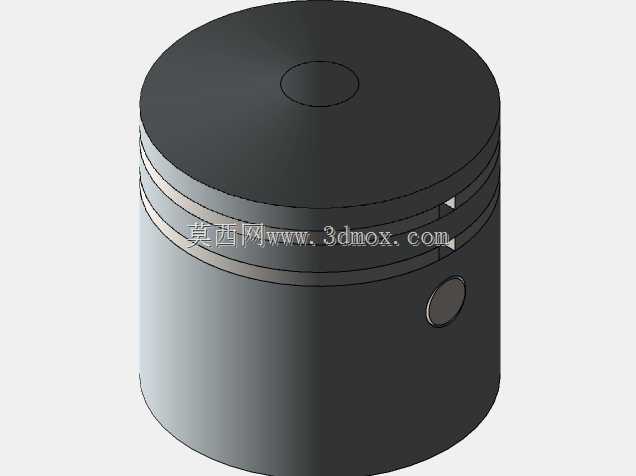

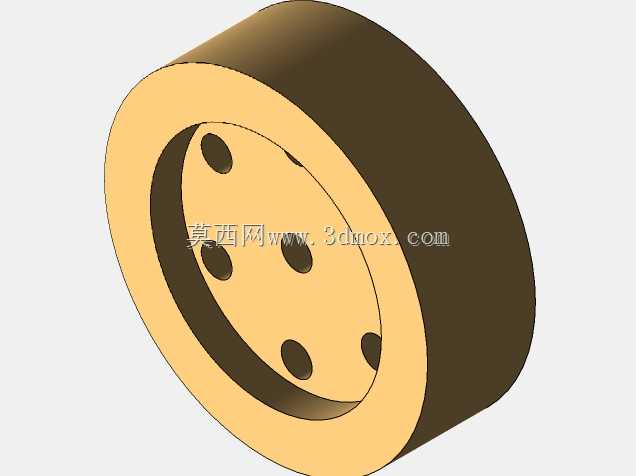

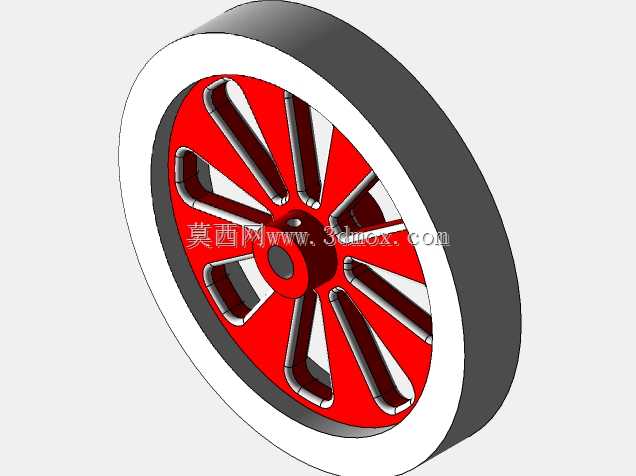

　　在结构细节处理上，连杆与曲轴、活塞的连接均采用铰接结构，配合耐磨衬套降低转动副的磨损，长期运转后只需要更换衬套即可恢复配合精度，不需要更换整个连杆或曲轴组件，维护成本更低。每个缸体的端盖都预留了密封件安装槽，采用低摩擦阻力的密封件，既保证压缩空气不会出现泄漏，也不会因为密封件过紧增加活塞运动的阻力，提升动力输出的效率。中心配气盘与曲轴同步转动，配气槽的角度经过匹配设计，保证每个缸体的进排气相位与活塞运动位置精准对应，避免出现进气提前或排气滞后导致的动力损失，在0.4-0.8MPa的常用压缩空气压力区间内，能够保持稳定的转速与扭矩输出，适配多数工厂常规压缩空气管网的压力范围，不需要额外加装调压阀即可正常运转。

　　这类径向气动动力装置除了直接作为小型动力源使用外，也常作为机械原理教学的演示模型，能够直观展示多缸往复式动力装置的做功过程、曲柄连杆机构的运动原理、径向动力结构的力平衡特性，相比静态的教学模型，可实际运转的结构能够让学习者更直观理解动力传递的全过程。在小型自动化设备的动力配套中，这类气动动力装置不需要配套电机的电气布线，在有防爆要求的工况中，不会产生电气火花，能够替代小型气动马达实现低速大扭矩的动力输出，适配小型传送带、工装夹具旋转台、阀门驱动机构等对转速要求不高但需要稳定扭矩输出的场景。
