积木拼搭式四轮小车结构设计方案

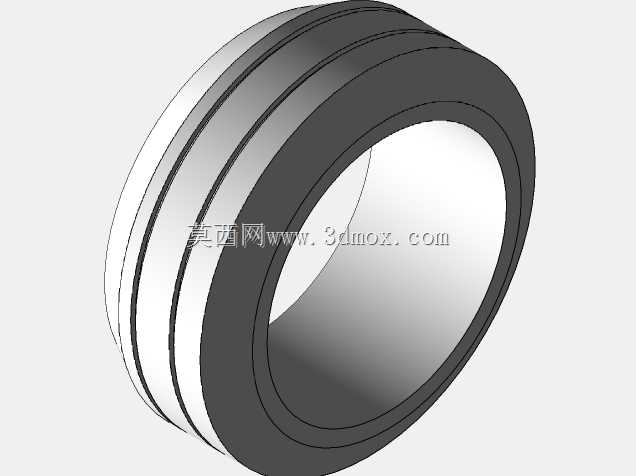

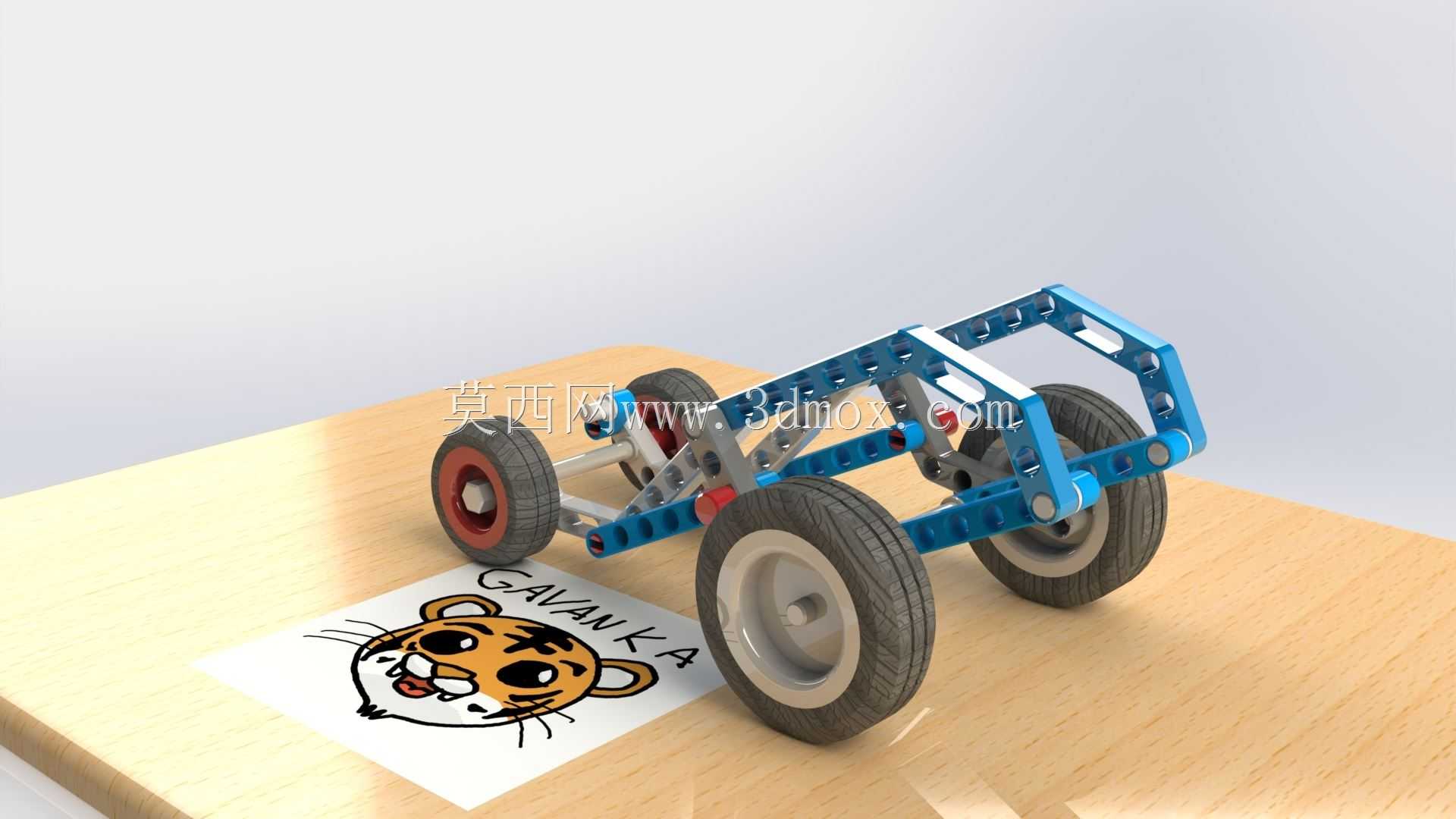

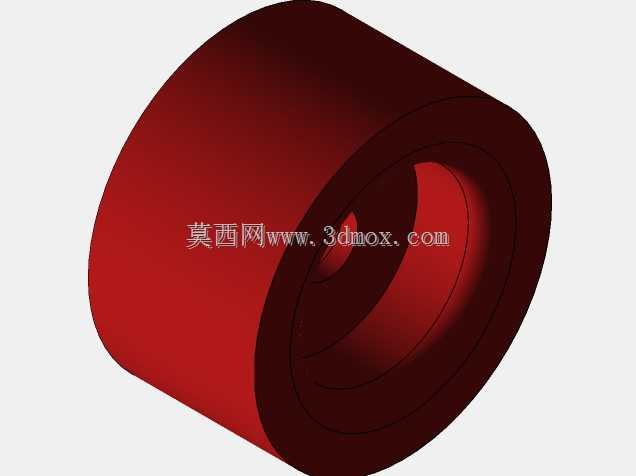

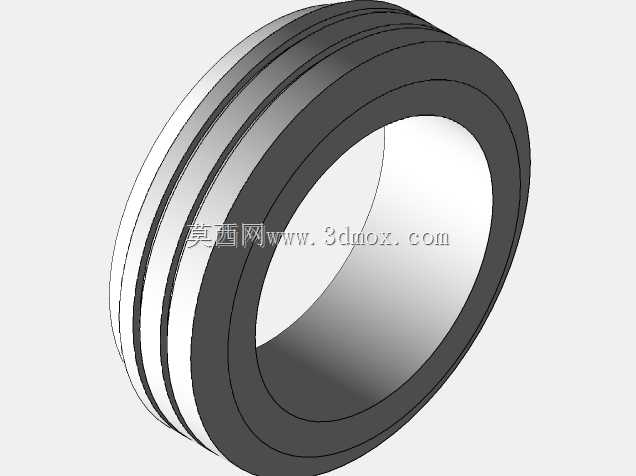

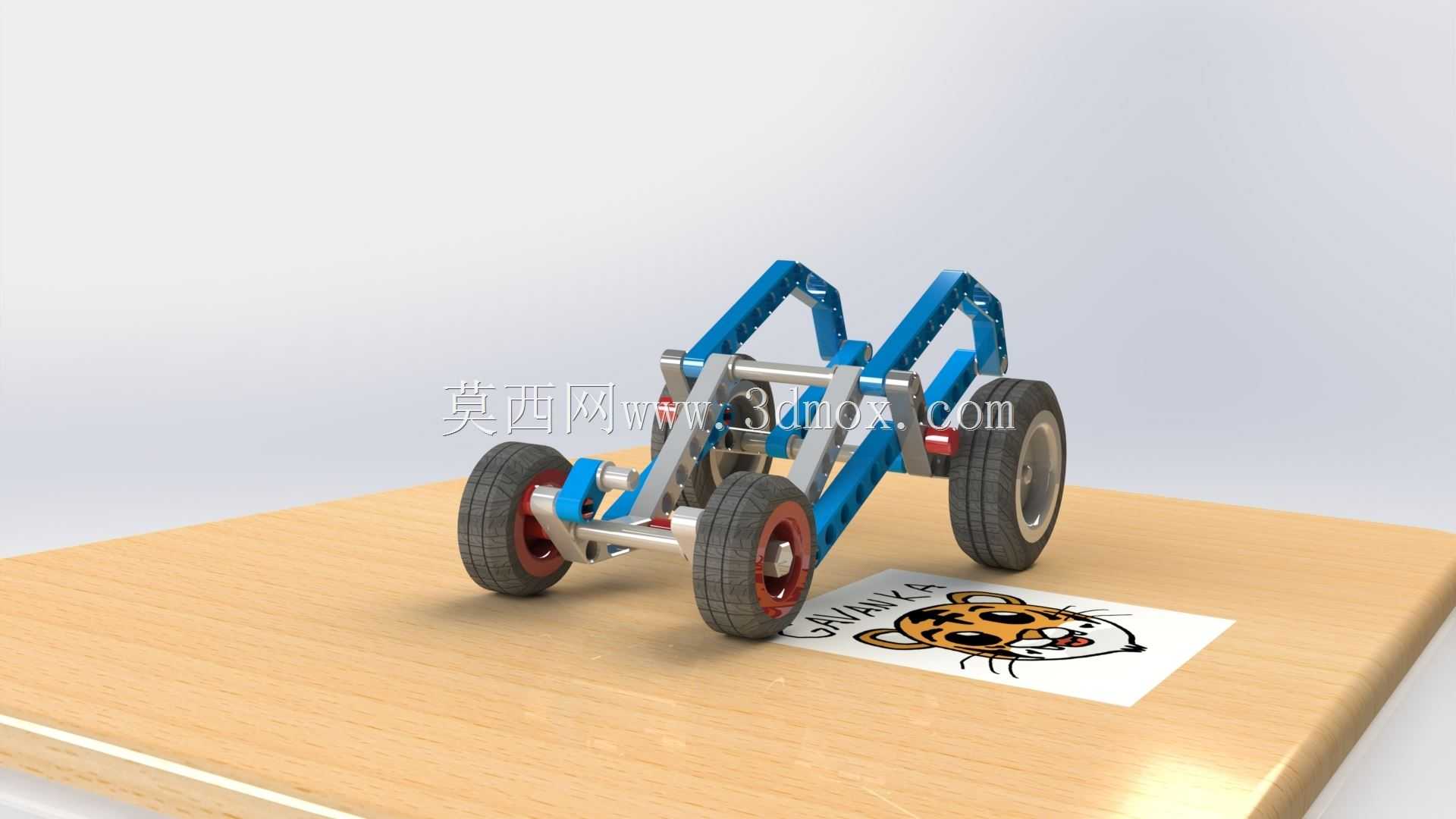

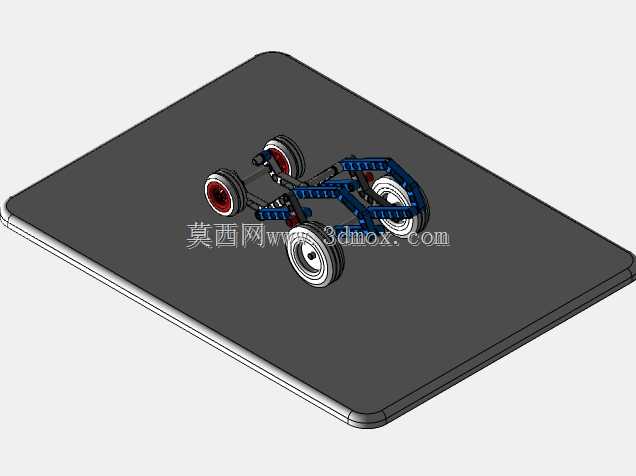

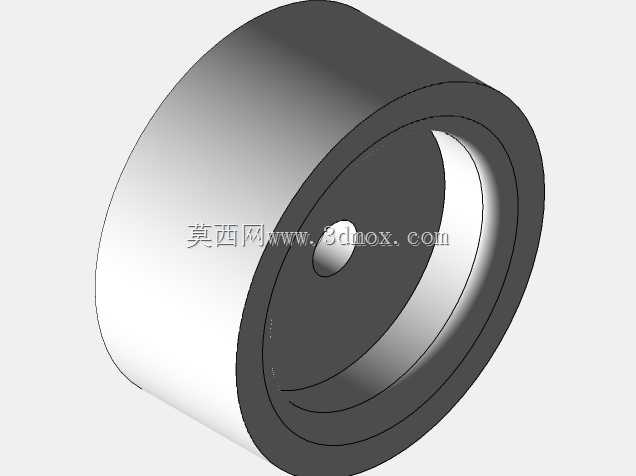

　　这款积木拼搭式四轮行走装置，核心定位为科教类机械拼装载体，可应用于中小学机械原理启蒙、青少年科创实践教学场景，也可作为小型模块化移动底盘的原理验证样件，适配桌面级小型载荷的短距离移动演示需求。从结构功能来看，整车采用模块化杆件拼接逻辑，所有连接部位均采用标准孔位配合销轴锁紧的方式，无需额外粘接或焊接工序，使用者可根据实际需求快速调整轮距、轴距参数，甚至更换不同直径的行走轮来适配不同摩擦系数的接触面。行走轮采用橡胶外圈加硬质轮毂的组合结构，橡胶外圈厚度控制在3mm左右，既能够在木质、亚克力、金属等常见桌面材质上提供足够的静摩擦力，避免行走过程中出现打滑空转的问题，硬质轮毂则通过中心轴承与轮轴连接，转动阻尼控制在极低水平，保证手动推行或者外接动力驱动时的传动效率。

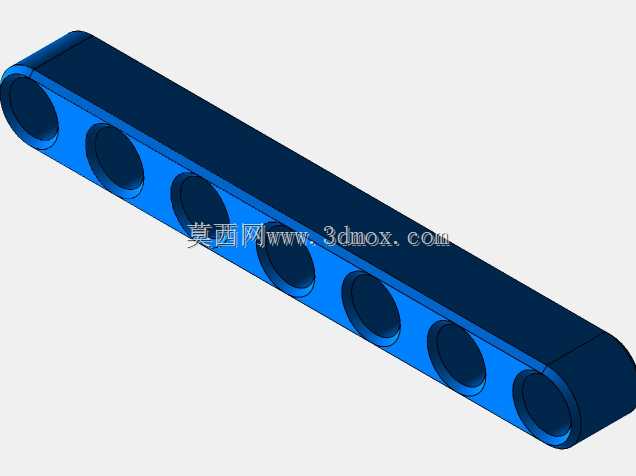

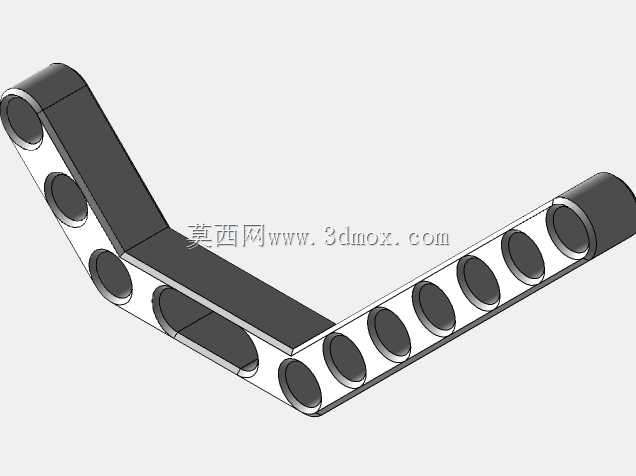

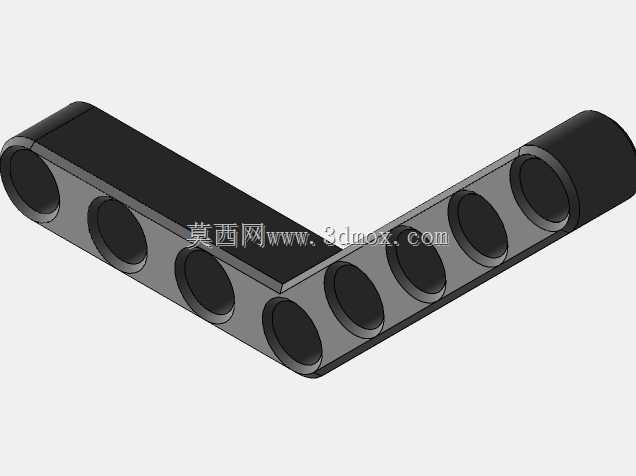

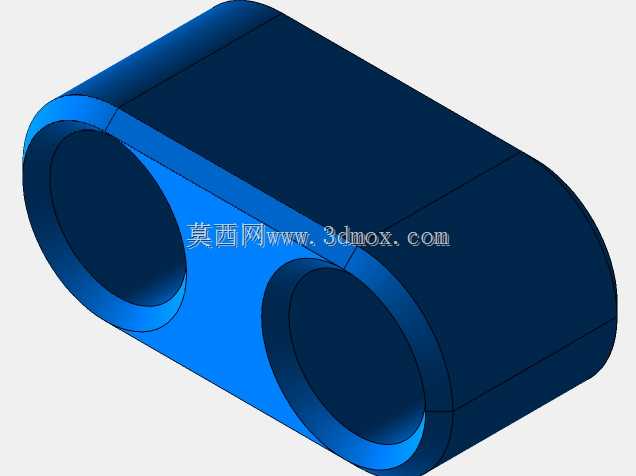

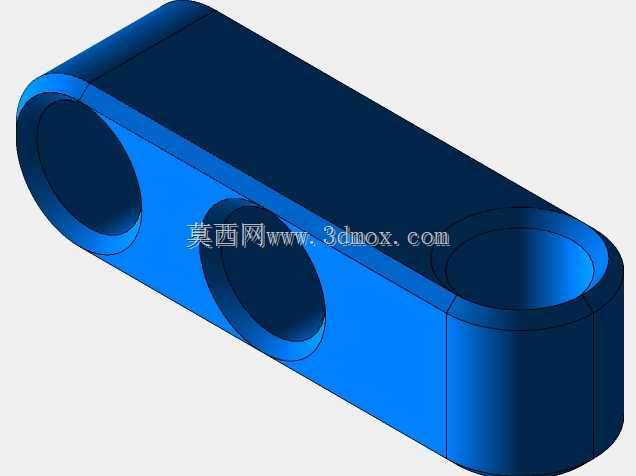

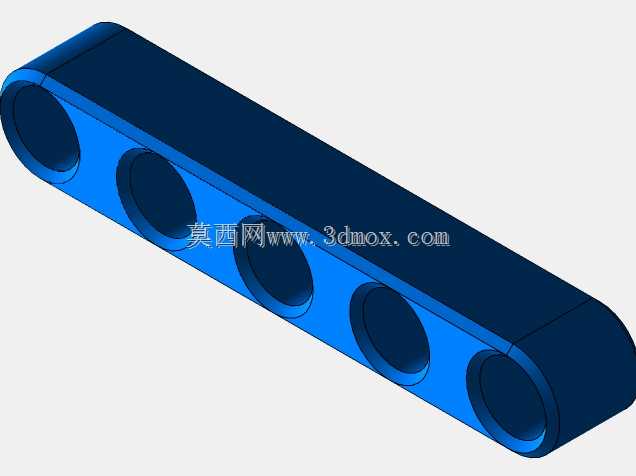

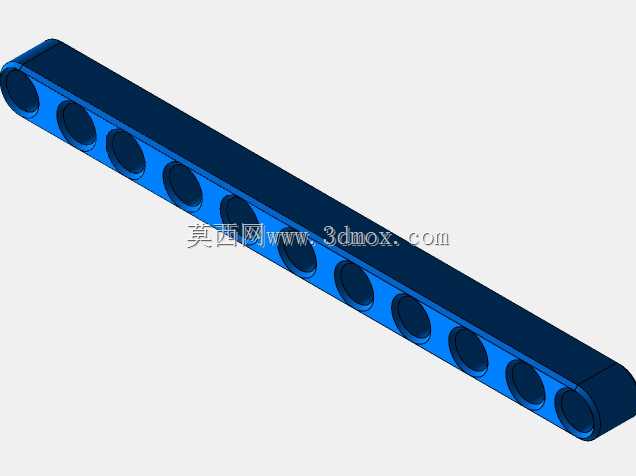

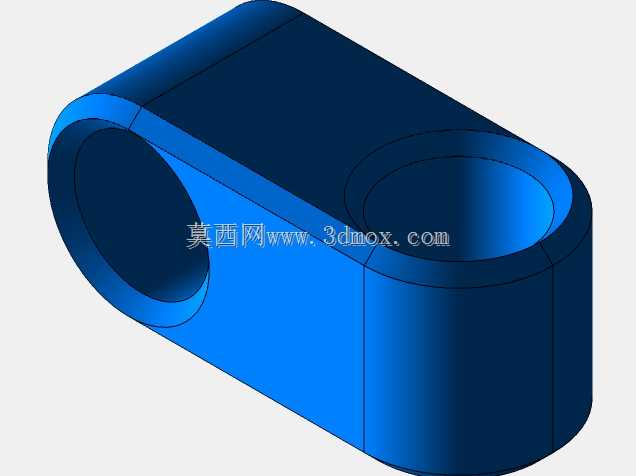

　　设计过程中优先考虑了拼装的容错性，所有蓝色结构主梁上的连接孔位均采用等间距排布，孔位公差控制在±0.1mm范围内，既能够保证销轴插拔的顺畅度，又不会因为间隙过大导致结构松垮。前部的连杆组合结构并非装饰件，实际可通过调整连杆的固定孔位，改变前轮的转向角度范围，甚至可以拓展加装舵机实现遥控转向功能，原车预留的中部安装空间尺寸为120mm80mm50mm，足够容纳小型电池组、控制电路板等外接组件，不需要额外对主体结构进行切割修改。

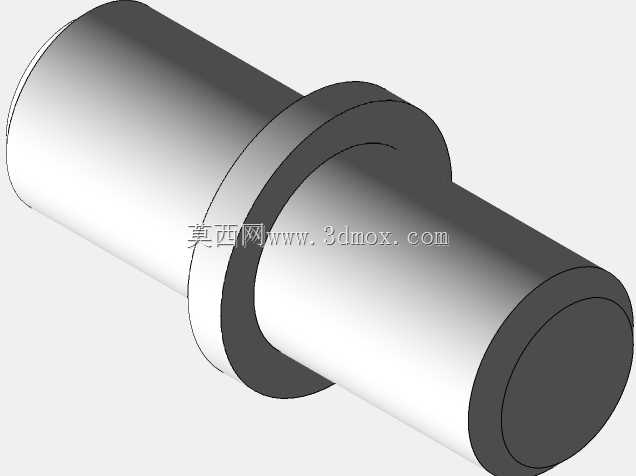

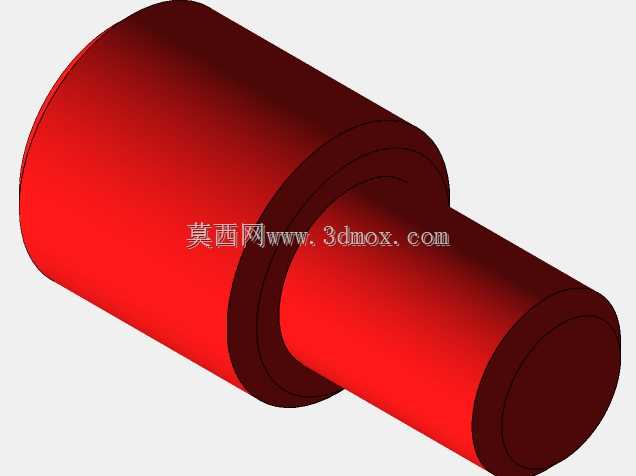

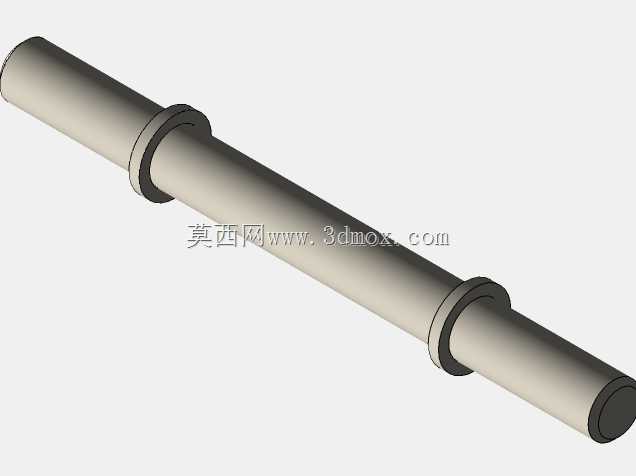

　　从安装边界来看，整车组装完成后的最大外轮廓尺寸为长220mm、宽150mm、高110mm，所有突出部位均做了圆角过渡处理，没有尖锐的棱角，在教学场景使用时能够避免划伤风险。轮轴部位采用金属光轴搭配塑料轴套的组合，既保证了轴的抗弯强度，又通过塑料轴套降低了转动过程中的磨损，长时间反复拆装也不会出现孔位扩大导致的结构松动问题。主梁部分采用的槽型截面杆件，在降低整体重量的同时，截面惯性矩相比同截面积的实心杆件提升40%以上，即使在中部放置最大500g的载荷，主梁的形变量也能控制在0.5mm以内，不会出现结构下弯导致轮轴卡滞的问题。

　　实际应用中，这款结构除了作为科教演示载体外，还可以作为小型检测装置的移动底盘，在平整的实验室台面、流水线工作台面完成定点移动、路径循迹等基础功能，由于所有零件均为标准化积木组件，出现零件损坏时可以直接替换同规格零件，不需要单独定制加工配件，维护成本极低。设计时特意将所有连接点外露，使用者可以直观观察到连杆传动、轮轴转动的整个过程，相比封闭式的成品玩具，更适合用于讲解基础的机械结构原理，帮助初学者快速理解轴距、轮距、转向梯形、摩擦传动等基础机械概念。在结构验证阶段，曾针对不同的轮组安装位置做过多轮测试，当前采用的前后轮等距排布方式，能够保证整车重心落在四个轮子围成的矩形中心区域，即使在15度的倾斜坡面上也不会出现侧翻问题，行走稳定性能够满足绝大多数桌面演示场景的需求。
