卧式斯特林动力装置结构设计

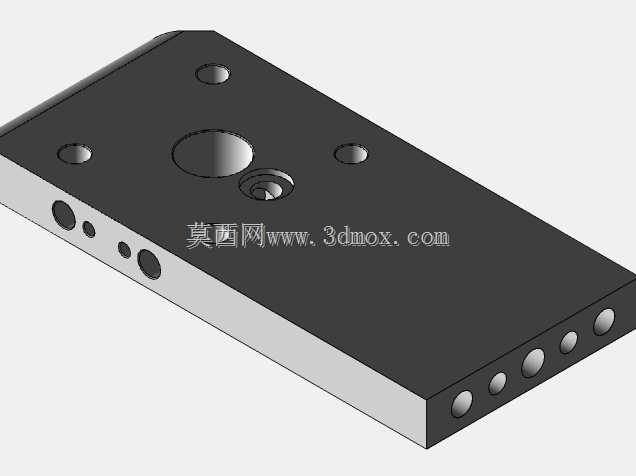

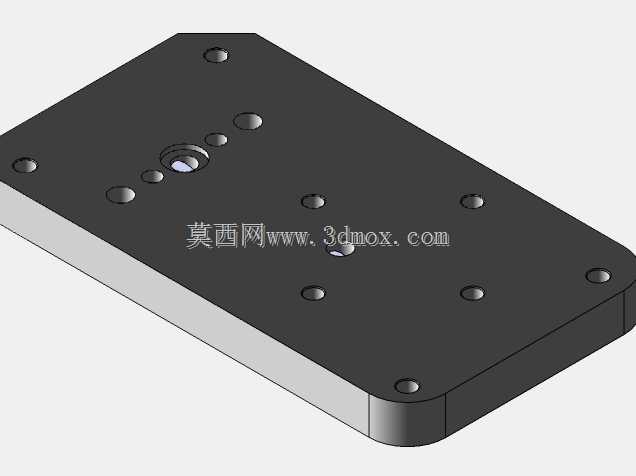

　　在小型外燃动力装置的教学演示、余热回收试验场景中，卧式布局的斯特林动力结构一直是结构设计从业者常接触的典型方案，这类装置依靠封闭工质的冷热循环压差实现动力输出，不需要复杂的燃油喷射配气结构，对热源适配性极强，从工业低品位余热到小型生物质热源都能适配，常被用于高校热工原理演示、小型分布式动力试验台搭建、科普展品制作等场景。这套卧式结构的设计首先考虑了安装空间的适配性，采用卧式水平布置的气缸轴线，将动力活塞与置换活塞沿水平方向排布，相比立式结构大幅降低了整机重心高度，安装时不需要额外搭建高位支撑机架，直接通过底部带安装孔的一体式铸铝机架即可固定在试验台或展示台面上，安装孔位采用标准孔距设计，适配常规的M6螺栓固定，

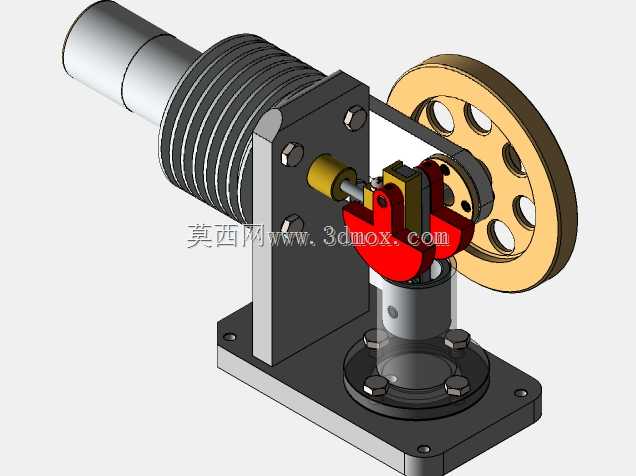

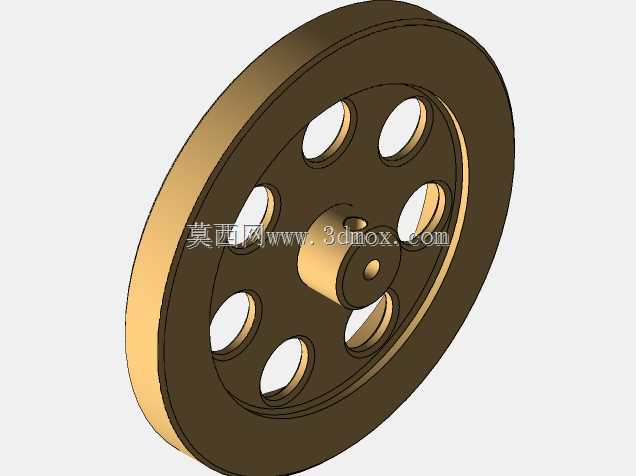

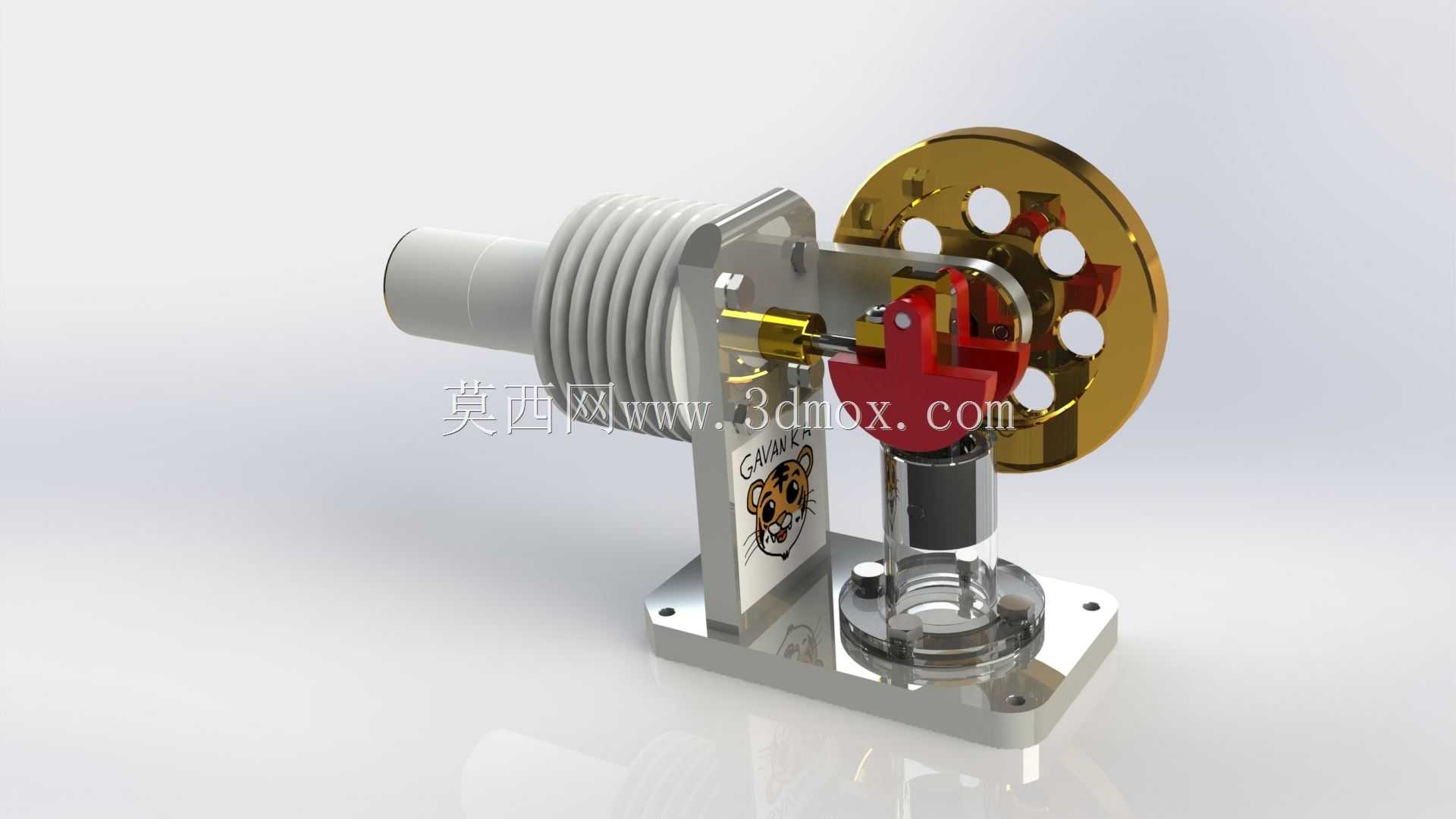

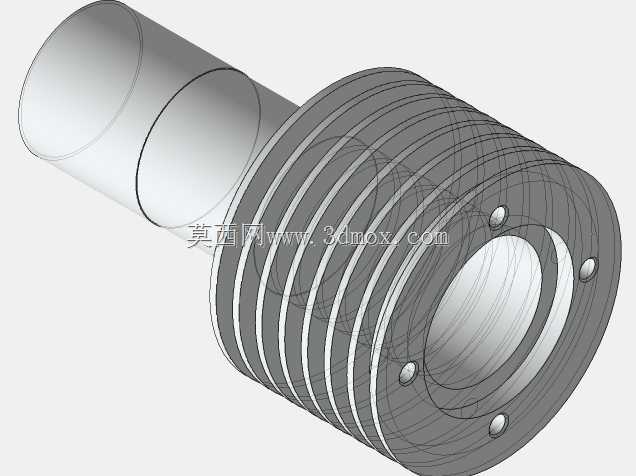

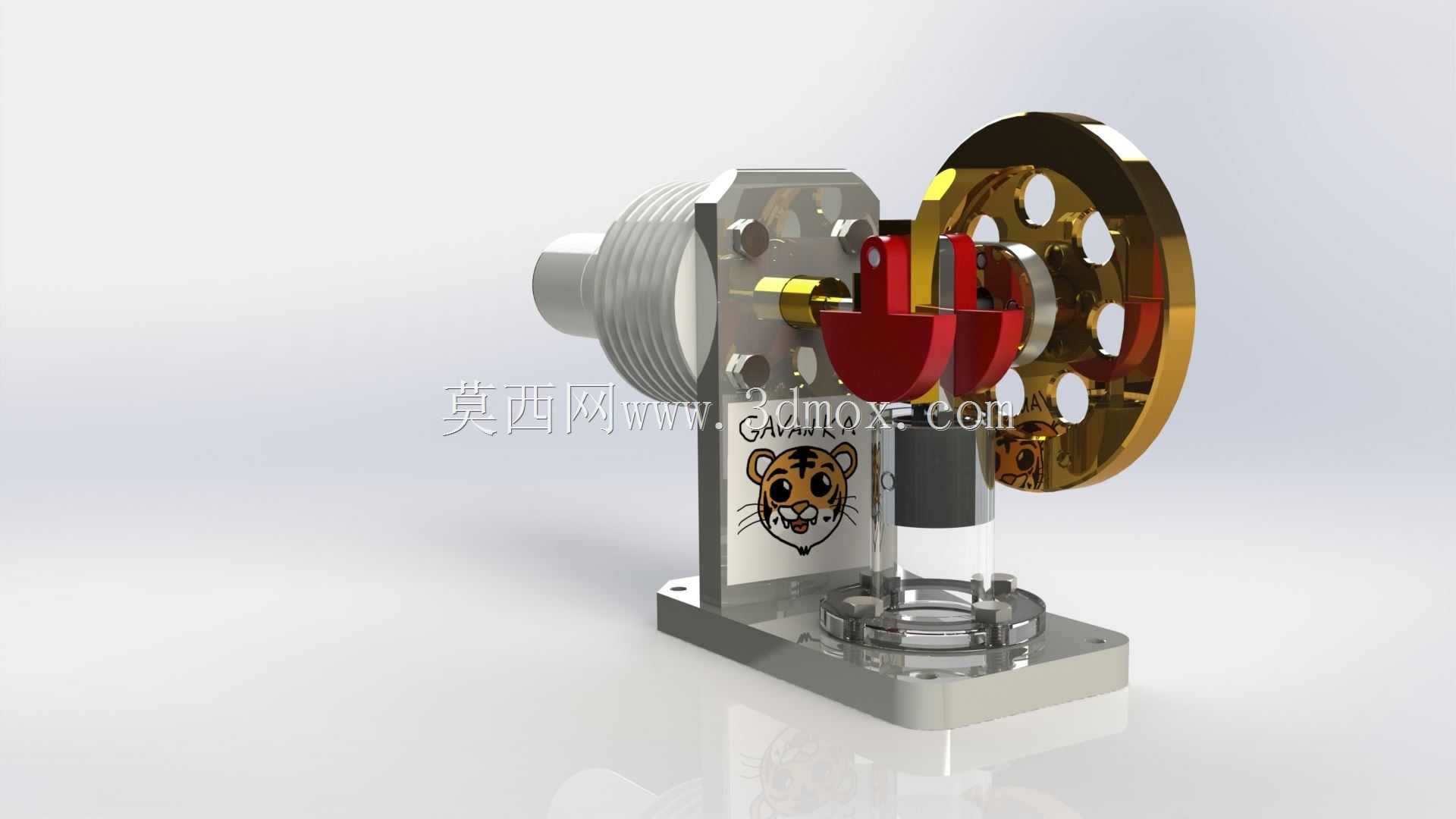

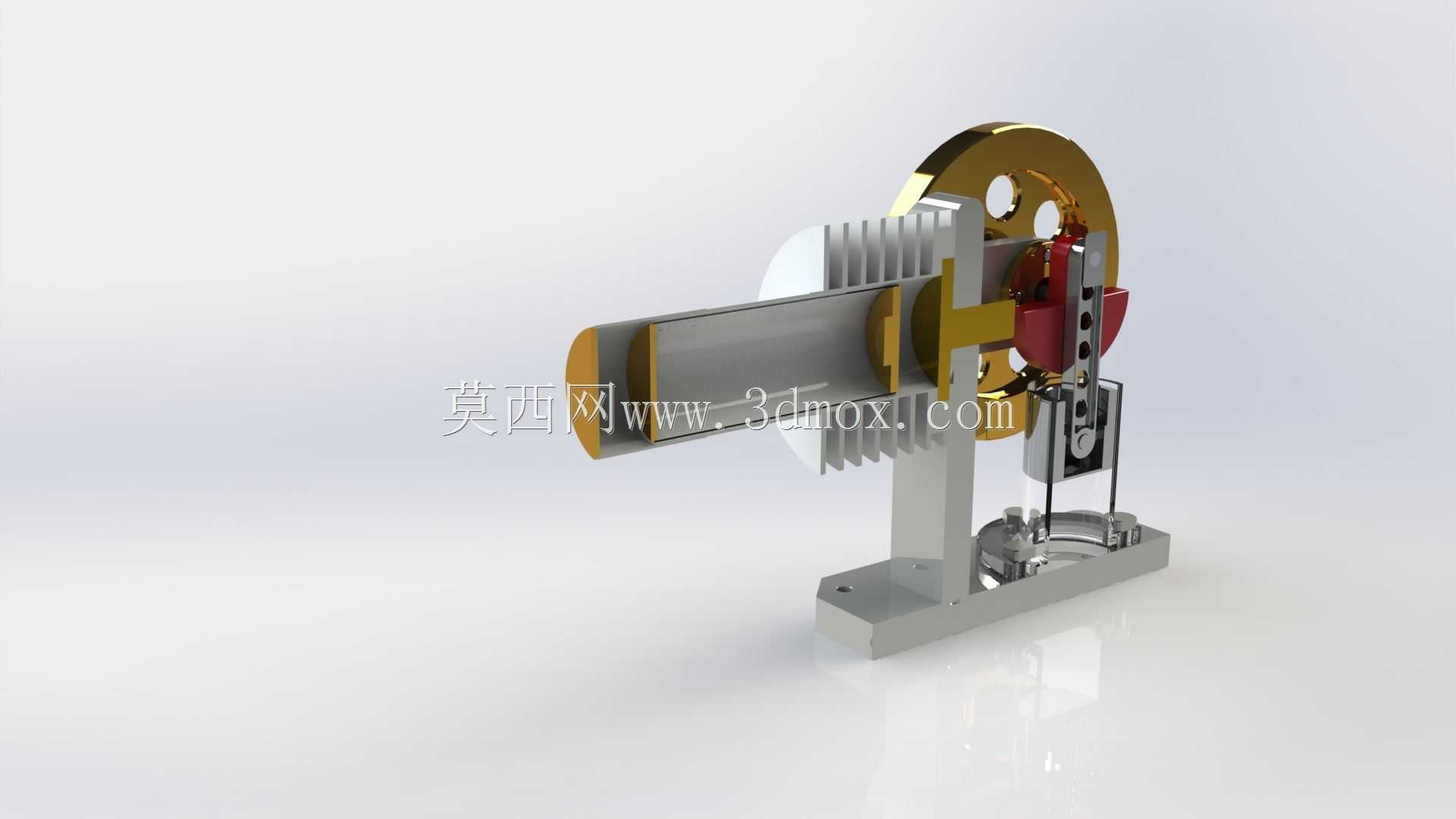

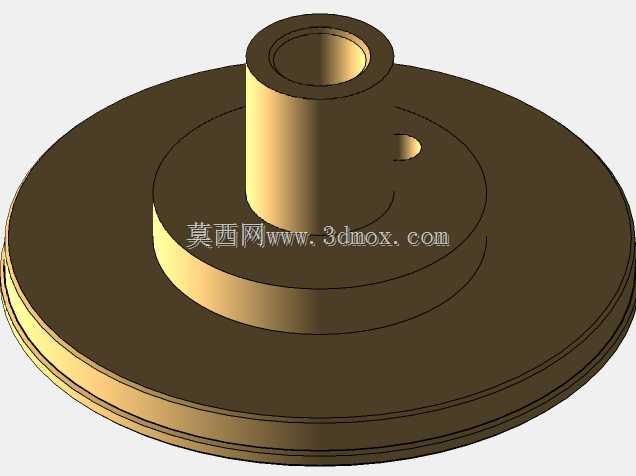

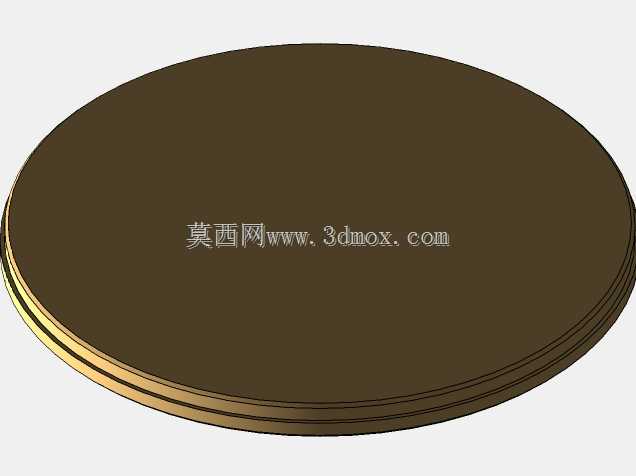

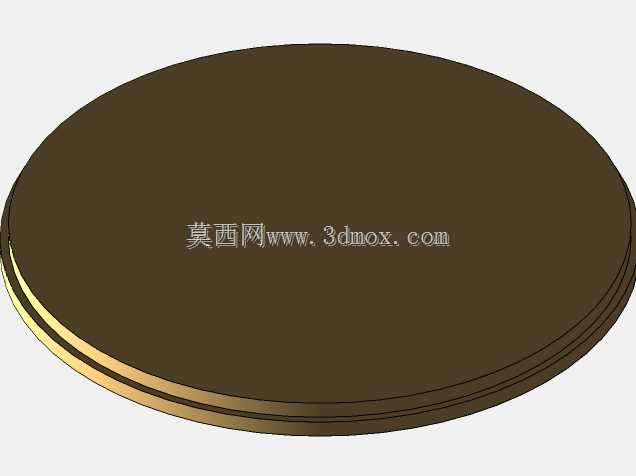

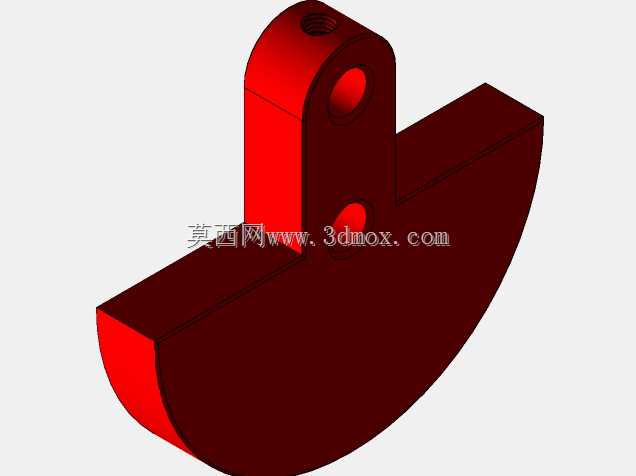

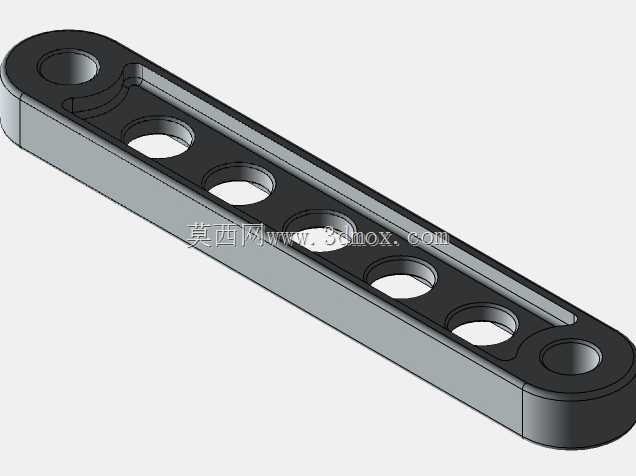

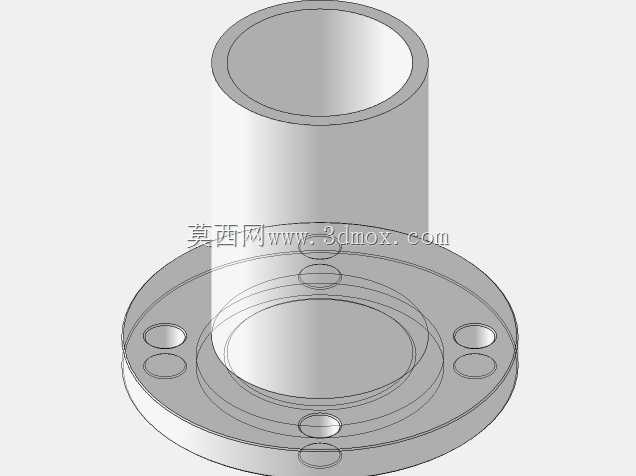

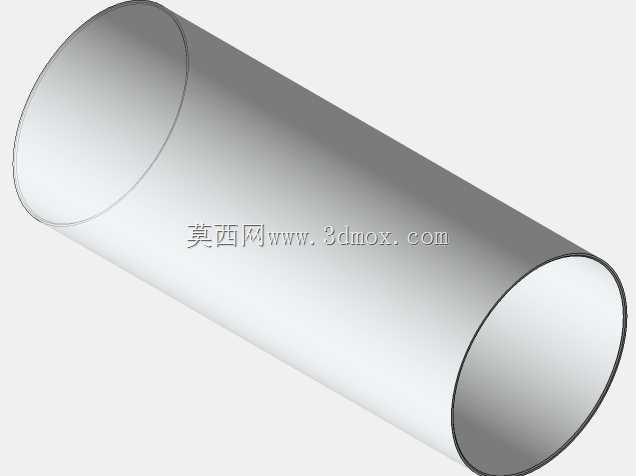

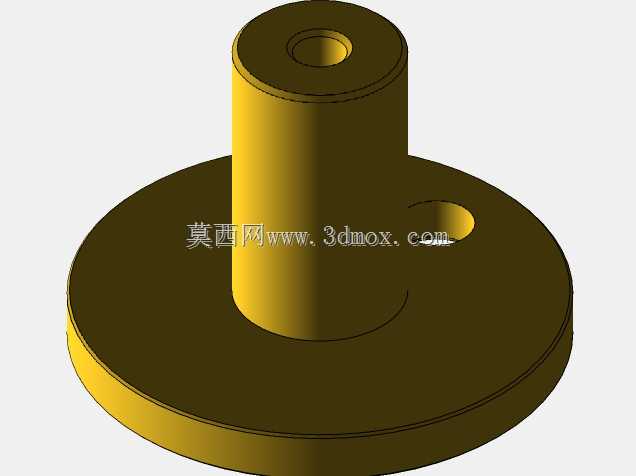

　　整机横向安装边界控制在较小范围内，不会占用过多台架空间，适合桌面级试验或展示场景使用。功能结构上，这套装置将置换气缸与动力气缸做了同轴集成设计，置换气缸外侧布置了密集的散热鳍片结构，作为冷端换热界面，负责将循环工质的热量快速散出，维持冷端温度稳定；靠近飞轮侧的热端直接对接热源输入区域，热端外壁采用导热性优异的材质结构，保证热源热量能快速传递到缸内工质。动力输出端采用曲柄连杆机构，将活塞的往复直线运动转换为飞轮的旋转运动，飞轮采用大直径轮缘结构，依靠自身转动惯量储存动能，抵消活塞运动的死点冲击，保证输出转速平稳，飞轮端面预留了带轮安装位，可直接外接小功率负载或者转速检测装置，方便试验过程中采集输出参数。

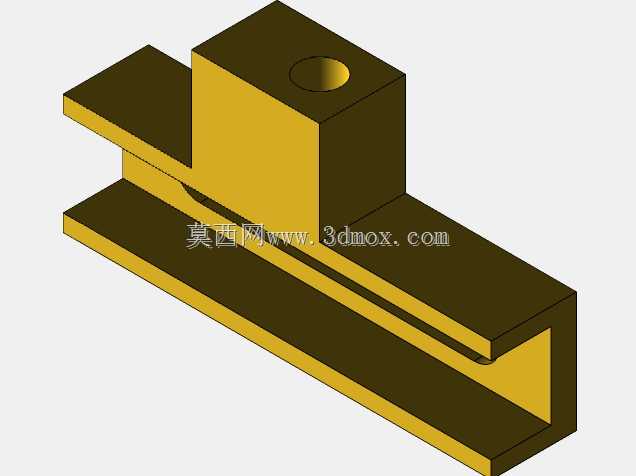

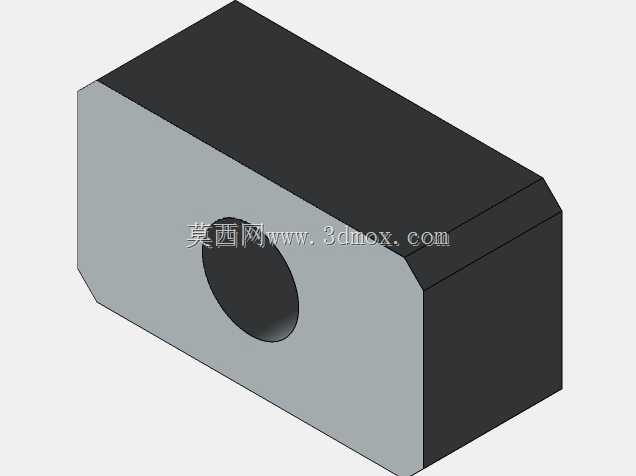

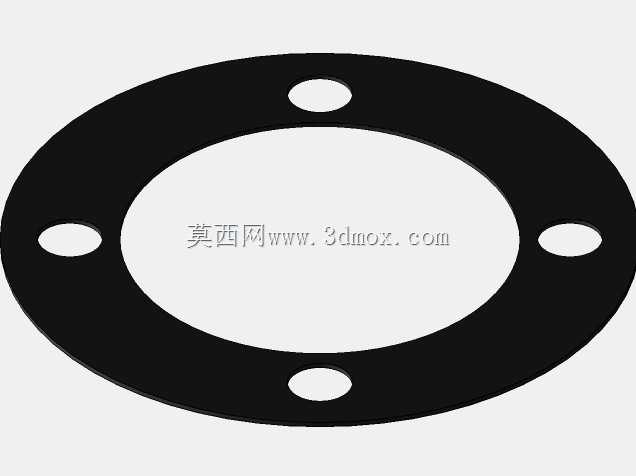

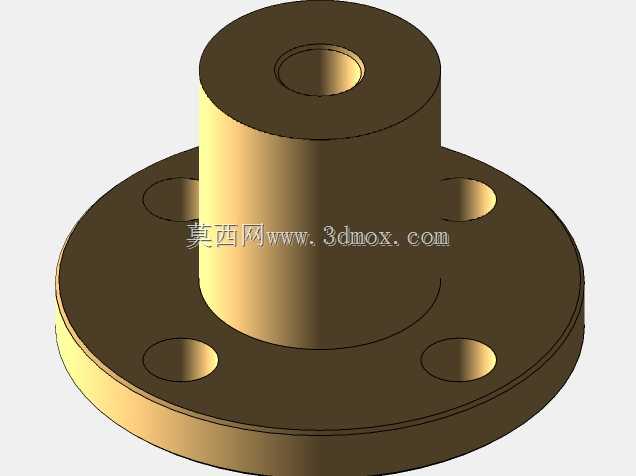

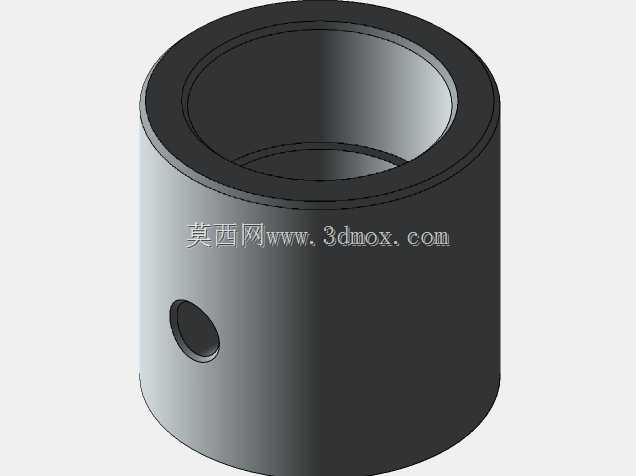

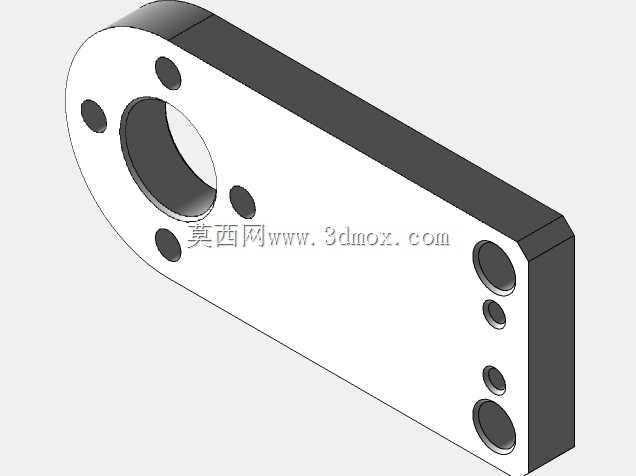

　　设计过程中首先处理了活塞与缸体的配合间隙，考虑到斯特林循环对工质密封性的高要求，活塞环采用低摩擦的密封结构，既保证往复运动的顺滑性，又减少工质泄漏带来的效率损失；其次对曲柄连杆的运动行程做了匹配计算，置换活塞与动力活塞的相位差严格按照斯特林循环的最优相位设置，保证工质在冷端、热端之间的置换时序匹配循环压力变化，避免相位偏差导致的动力输出下降。机架部分采用L型一体式支撑结构，将气缸组件、曲柄轴座都集成在同一机架上，减少了分体装配带来的同轴度误差，曲柄轴座内置滑动轴承，降低转动过程中的摩擦阻力，轴端的限位结构避免飞轮运转过程中出现轴向窜动。从实际使用的角度看，这套卧式结构相比立式结构更方便热源的布置，热端位于装置侧方，

　　可直接对接水平方向布置的热源输出口，不需要额外做导流结构；冷端的散热鳍片沿水平方向排布，空气自然对流的路径更顺畅，即使不加装额外散热风扇，也能维持足够的冷端换热效率，适合无外接电源的科普展示场景。结构细节上，各运动部件的连接都采用了快拆式的销轴固定，方便教学演示过程中拆解展示内部结构，学员可以直观观察到活塞往复、曲柄转动、飞轮储能的整个运动过程，理解外燃机的工作原理；所有运动副的润滑点都预留了注油位置，长期运转时可定期加注润滑脂，降低磨损，延长装置使用寿命。在做三维建模的过程中，需要重点关注各运动部件的干涉检查，尤其是连杆运动到上下止点位置时，要确认与缸体端部、机架之间留有足够的运动间隙，避免运转过程中出现碰撞；同时要对缸体的换热结构做壁厚优化，冷端鳍片的厚度、间距既要保证足够的散热面积，又要兼顾加工工艺性，避免鳍片过薄导致加工变形，或者间距过小导致积灰影响散热效果。这套结构的安装基准统一以底部机架的安装面为基准，所有气缸轴线、曲柄轴的中心高都从该基准面标注尺寸，加工装配时可直接以机架底面为定位基准，保证各部件的位置精度，减少装配调试的工作量。
