立式斯特林动力装置结构设计

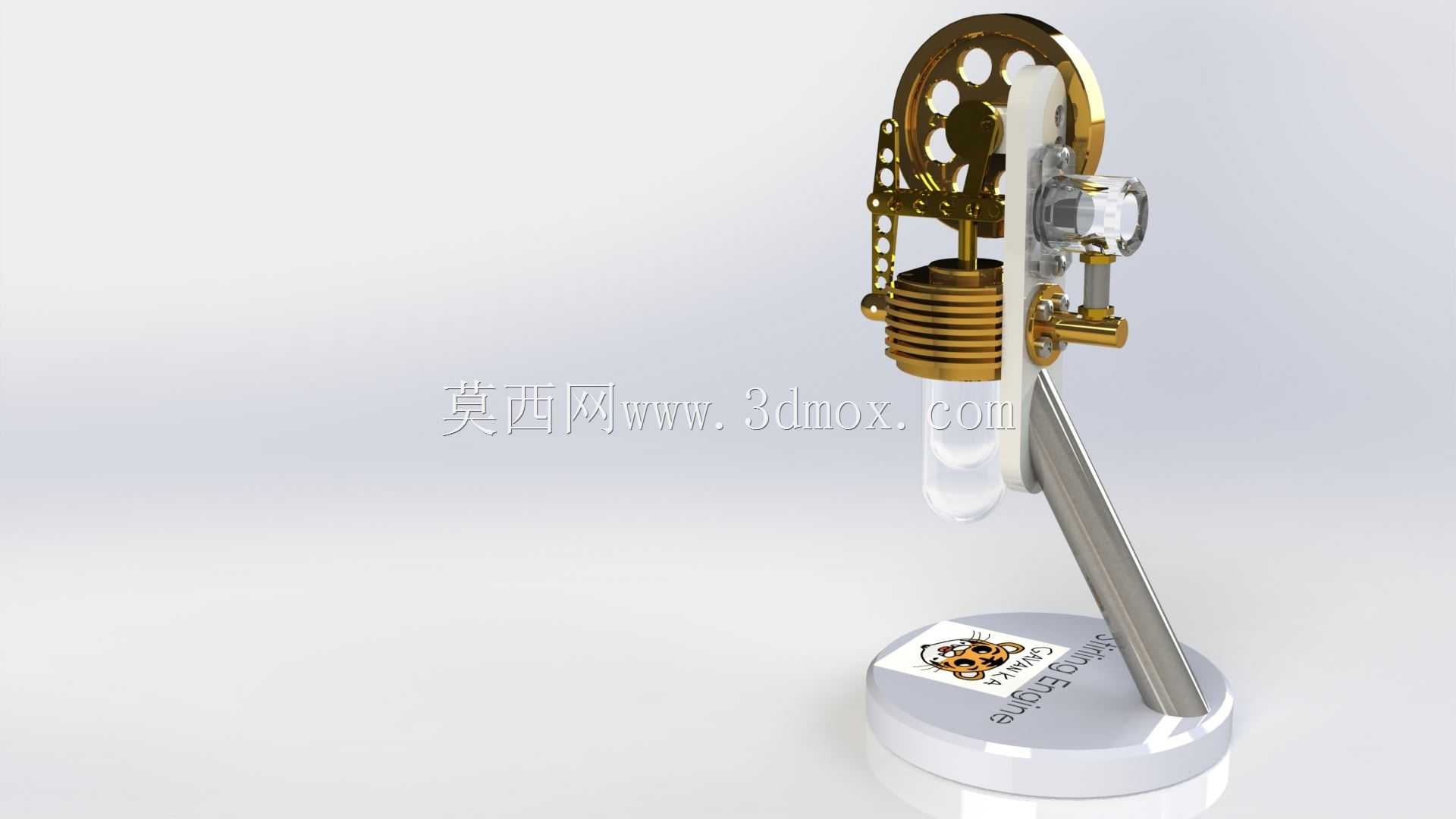

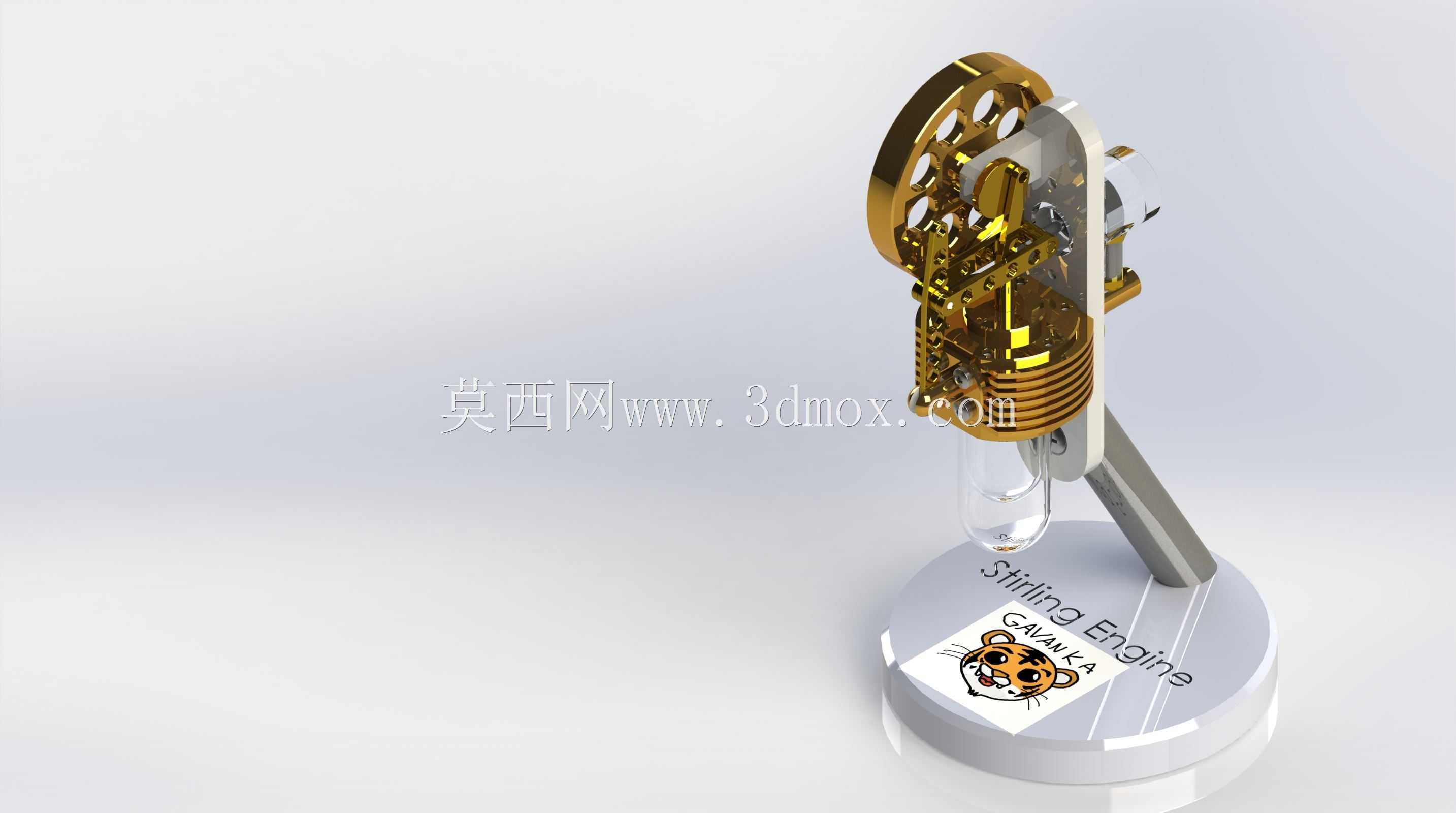

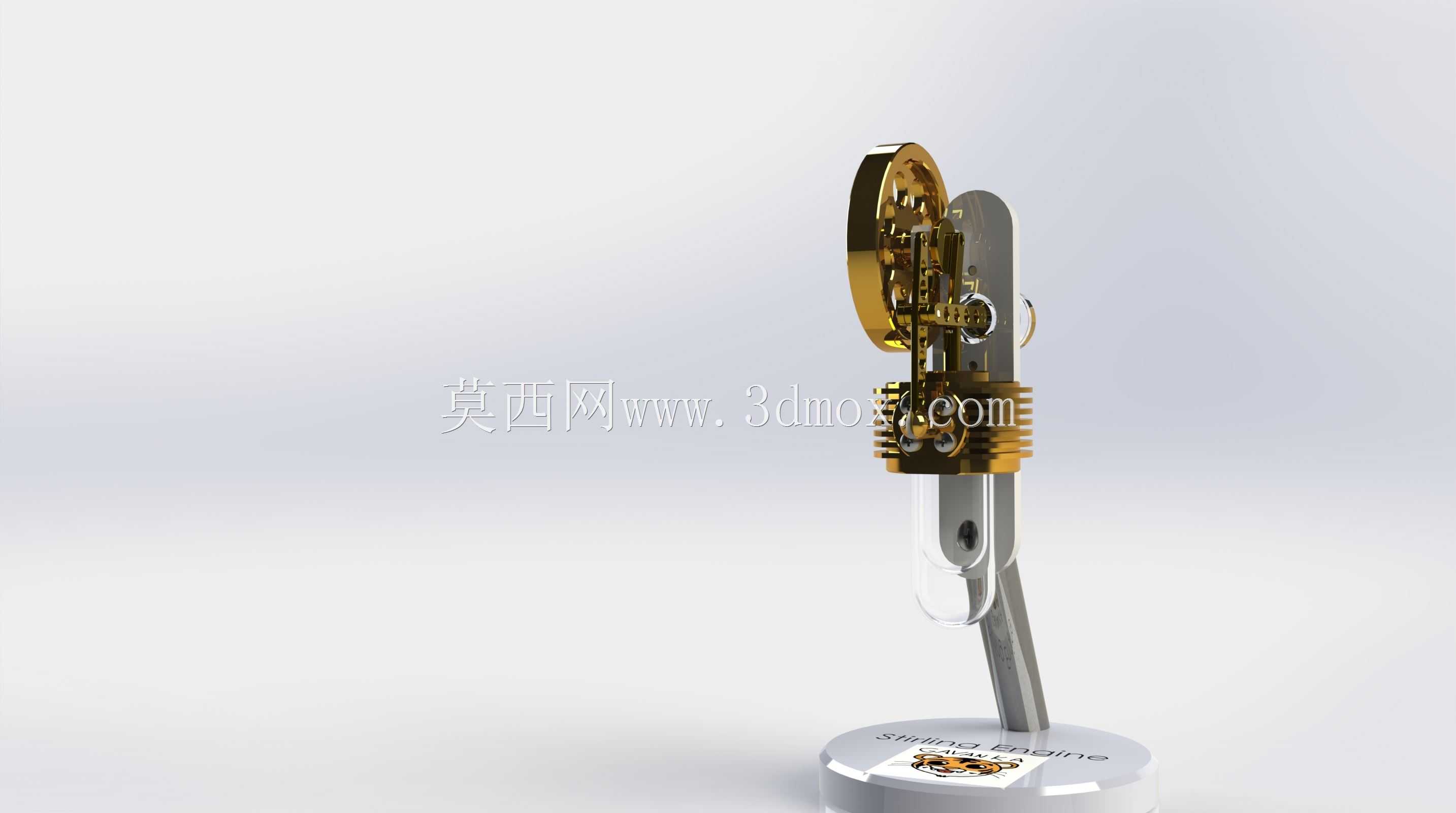

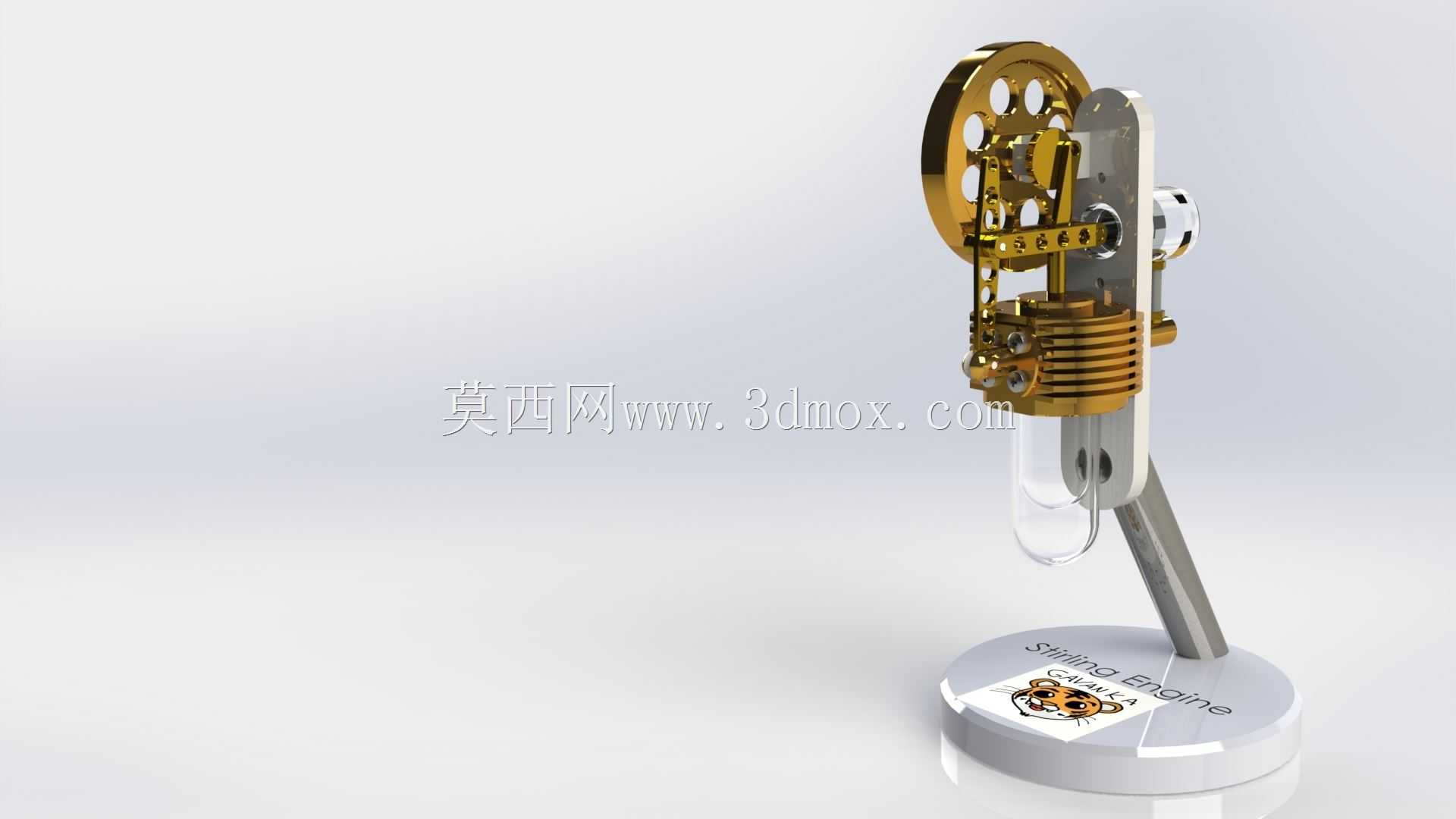

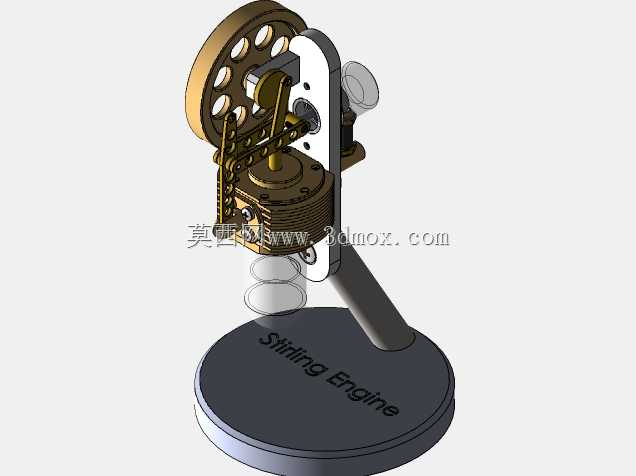

　　这款立式斯特林动力装置的结构设计，核心围绕外燃式热能转换的工作逻辑展开，区别于传统内燃机的缸内燃烧做功模式，其依靠外部热源对缸内工质持续加热，配合冷端散热形成稳定温差，推动活塞完成往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转扭矩输出，整套结构的布局采用立式同轴排布，将加热缸、冷却段、传动曲柄、飞轮组件沿竖直方向依次整合，大幅压缩了设备的横向安装占用空间，适配桌面级教学演示、小型余热回收试验台等对安装边界有紧凑要求的应用场景。

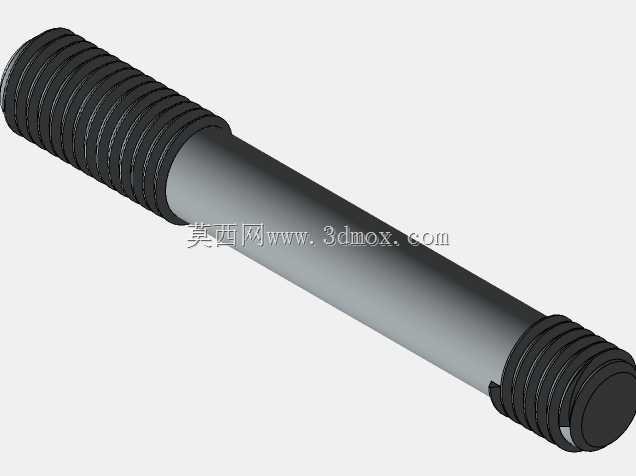

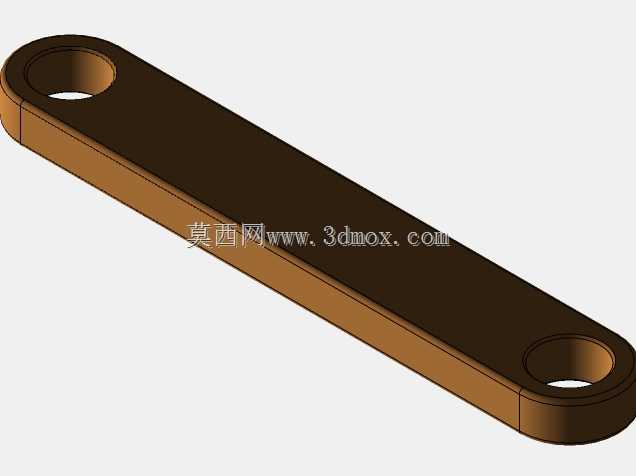

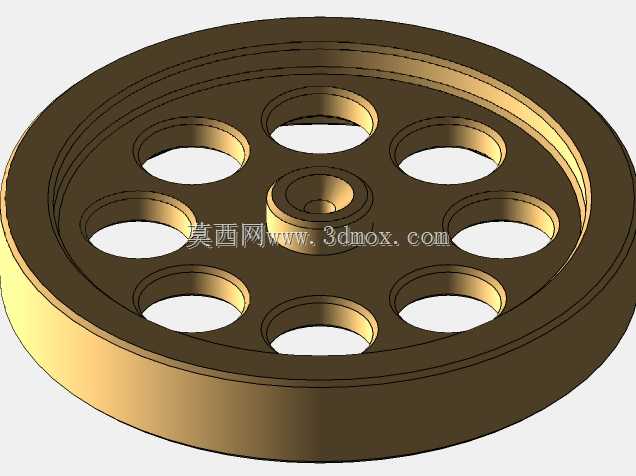

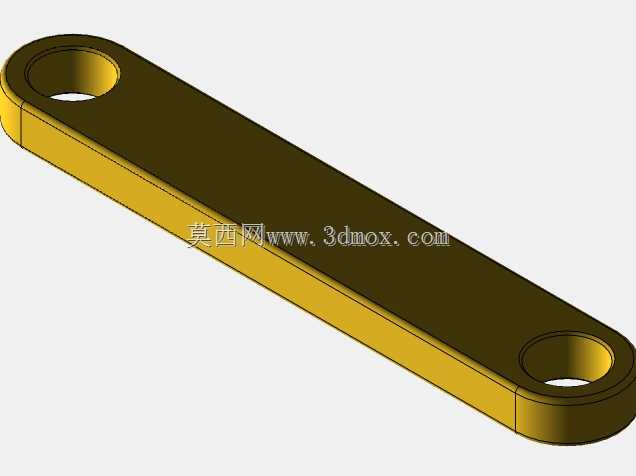

　　从实际功能落地的角度看，这类小型立式斯特林装置常被用于高校工程热物理专业的热力学循环演示，能够直观展示定容加热、定温膨胀的斯特林循环全过程，也可作为小型低温差余热回收的试验载体，对接工业场景中低品位废热的能量转换验证需求。设计过程中首先要明确各组件的运动干涉边界，飞轮采用辐条式镂空结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低旋转件的整体质量，减少启动阶段的扭矩损耗；曲柄与连杆的铰接位置采用间隙配合的销轴结构，预留合理的装配公差，避免热态工况下组件膨胀出现卡滞问题。

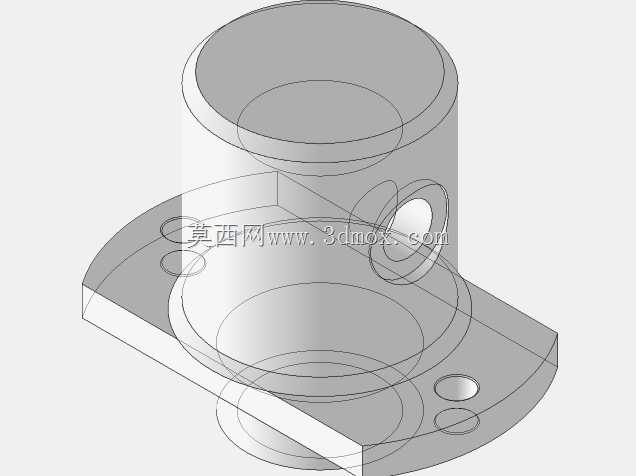

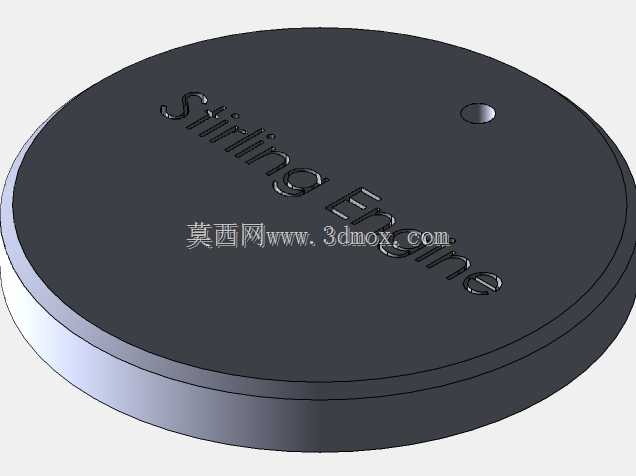

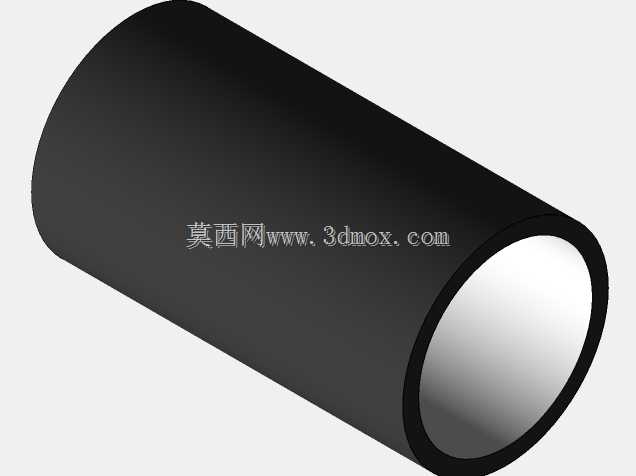

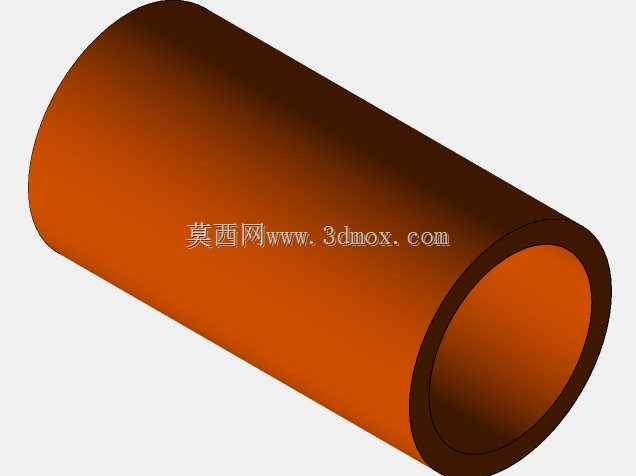

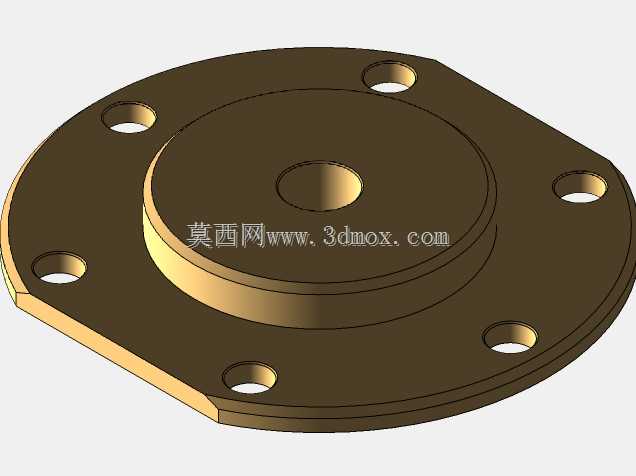

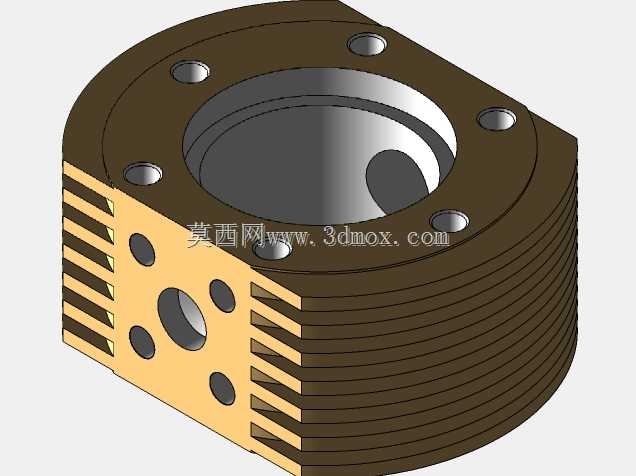

　　加热端的缸体结构采用薄壁导热设计，外部热源可直接作用于缸壁，快速将热量传递给内部工质，冷端则搭配散热鳍片结构，扩大与空气的接触面积，保证冷热端能够维持足够的做功温差；活塞组件采用无润滑的密封结构，适配斯特林循环工质封闭循环的特性，避免润滑油在高温下变质影响工质纯净度。整套装置的底座采用圆盘式支撑结构，重心沿竖直轴线分布，运转过程中能够有效降低振动幅度，无需额外的固定结构即可稳定放置在水平台面上，安装时仅需保证底座与支撑面完全贴合，预留出飞轮旋转的安全空间即可，不需要复杂的对接安装工序。

　　传动路径的设计上，动力活塞与置换活塞的运动相位差严格按照斯特林循环的相位要求设置，通过曲柄轴的角度偏移保证两个活塞的运动时序匹配，让工质能够在冷热腔之间按照循环规律流动，实现持续稳定的动力输出；支架部分采用板式支撑结构，将曲柄轴、缸体组件、飞轮的安装基准整合在同一竖直支撑板上，保证各旋转、往复组件的同轴度，减少运转过程中的偏磨损耗。不同于大型工业斯特林发动机的复杂管路布局，这款立式结构将所有功能组件高度集成，没有冗余的外接管路，既降低了工质泄漏的风险，也让整体结构更加简洁直观，方便学习者拆解观察内部的传动逻辑与做功原理，也便于试验过程中对各组件的参数进行调整验证。

　　在尺寸边界的把控上，整套装置的高度控制在单手握持可移动的范围内，底座直径小于成年人手掌跨度，既能够保证运转时的稳定性，也具备足够的便携性，可在不同的试验台、展示场景之间快速转移；飞轮的旋转半径经过反复校核，在转动过程中不会与支架、缸体等固定组件发生剐蹭，同时预留了足够的安全间隙，避免异物卷入旋转结构。冷端与热端的距离经过优化，既保证热量不会直接传导到冷端影响温差效率，也尽可能缩短了工质的流动路径，减少流道过程中的热量损耗，提升整体的能量转换效率。
