4英寸偏心夹章凸轮锁管接头结构设计

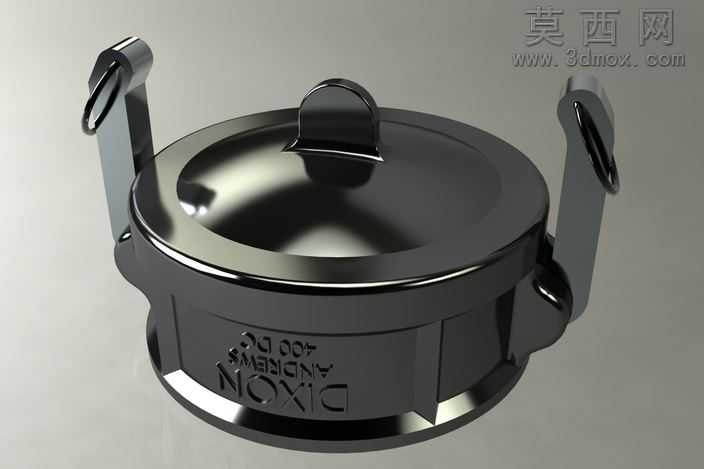

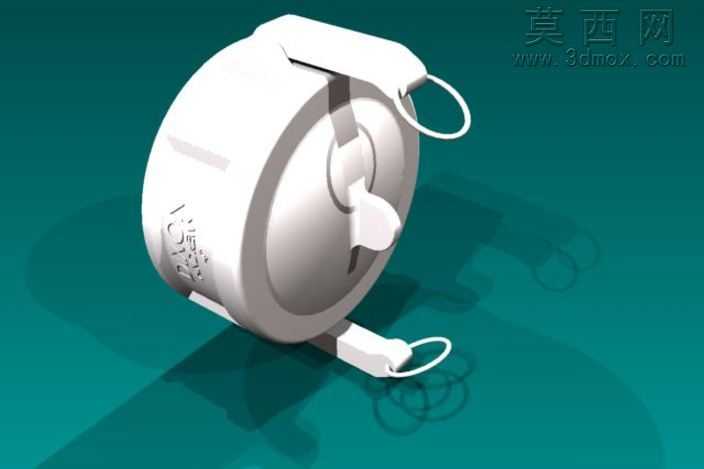

本作品为4英寸规格的凸轮锁管接头端盖类三维模型，建模阶段采用参数化特征构建逻辑，首先以旋转凸台命令生成接头端盖的主体基体，精准匹配4英寸公称通径对应的法兰连接尺寸，主体外壁预留品牌标识的浮雕特征位，通过包覆命令将反向蚀刻的品牌字样精准贴合在圆柱外壁，还原实物的标识细节。端盖顶部的提手结构采用扫描特征生成，先绘制提手的弯曲路径草图，再匹配椭圆形截面轮廓完成实体构建，提手与盖体的连接位置添加圆角过渡，避免应力集中的结构缺陷。两侧的凸轮锁臂结构单独构建子装配体，锁臂与盖体的铰接位置通过同轴心配合完成装配，锁臂端部的拉环采用圆环扫描生成，还原快接结构的操作形态。材质设置阶段，整体赋予哑光金属材质，调整金属粗糙度参数模拟铸钢件的表面质感，边缘位置添加轻微的倒角高光效果，还原金属机加工后的边缘反光特性，盖体顶面做曲面高光处理，模拟抛光金属盖面的光影反射效果。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出盖体顶面的曲面弧度与金属光泽，辅光源从两侧补光，弱化锁臂结构的阴影死区，背景采用浅灰色渐变背景，突出模型主体的结构轮廓。结构设计上，该凸轮锁接头端盖适配标准4英寸凸轮锁紧式管路接口，两侧锁臂可绕铰接轴转动，通过凸轮偏心结构实现与接头公端的快速锁紧与拆卸，顶部提手便于端盖的拆装操作，盖体与管路接触的端面预留密封槽位，可适配橡胶密封圈实现管路末端的密封封堵，整体结构紧凑，操作便捷，无需额外工具即可完成管路端的封堵作业，适用于流体输送管路的临时封堵、末端防护等场景，建模过程中所有配合尺寸均遵循凸轮锁接头的行业通用标准，确保模型可直接用于装配验证、工程出图以及3D打印样件制作。
