径向连接式工业压力表三维数模设计

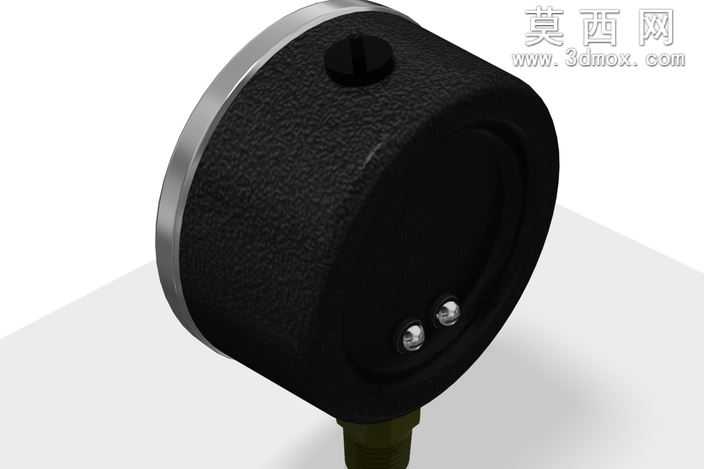

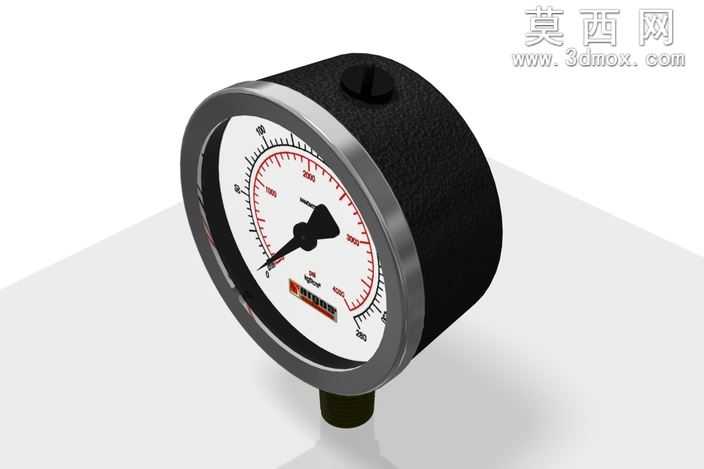

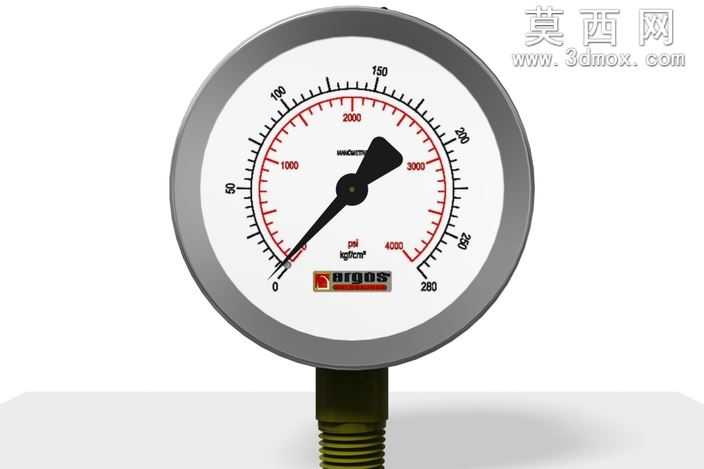

本作品为工业常用径向安装式压力表的三维建模作品，建模过程依托三维参数化设计软件完成，整体采用1:1等比例还原真实工业压力表的外观与结构特征，建模全程遵循机械设计的尺寸规范，保证各部件的装配关系完全符合实物的实际配合逻辑。建模阶段首先完成压力表外壳基体的构建，外壳采用黑色磨砂质感的主体结构，边缘搭配亮面金属包边，建模时通过曲面拉伸、圆角过渡等命令处理外壳的曲面弧度，还原真实压力表外壳的防滑纹理与圆润边角，避免出现生硬的直角转折，让外壳造型更贴合实际工业产品的注塑成型特征。随后完成表盘组件的建模，表盘为圆形平面结构，建模时精准还原双刻度线的排布逻辑，红色高压警示刻度区、黑色常规刻度区的位置严格参照真实压力表的刻度规范，指针组件分为主指示针与辅助记忆针，分别通过旋转副约束实现与表盘中心轴的装配关系，表盘下方的标识区域也通过贴图映射的方式还原真实产品的标识细节，保证表盘视觉效果与实物一致。接下来完成底部径向连接接头的建模，接头为外螺纹连接结构，建模时还原螺纹的牙型特征与接头的台阶结构，保证接头与外壳底部的连接位置过渡自然，符合实际压力表的管路安装逻辑。顶部的泄压堵头结构也做了精细化建模，还原堵头的一字槽特征与外壳顶部的安装配合关系。材质渲染阶段，针对不同部件分别赋予对应材质：外壳主体赋予黑色磨砂塑料材质，调整粗糙度参数还原哑光磨砂的质感；金属包边、连接接头、指针轴等金属部件赋予镀铬金属材质，调整反射参数还原亮面金属的高光反射效果；表盘盘面赋予白色哑光PVC材质，刻度印刷部分调整油墨质感，还原印刷标识的哑光效果；表盘玻璃罩赋予高透玻璃材质，添加轻微的反射与折射参数，还原玻璃罩的通透质感与环境反光效果。整体装配完成后，通过渲染器调整光照角度，采用柔和的工业产品布光方式，突出压力表各部件的材质差异与结构层次，既保证整体造型的写实度，也清晰展现压力表的结构组成。该模型可用于工业管路系统的三维场景搭建、工控类仿真演示素材、机械教学的仪表结构展示等场景，建模过程中对细节的精细化处理，保证模型在不同渲染角度下都能呈现出接近真实产品的视觉效果，避免出现结构穿模、材质失真的问题。
