四指一体式金属指虎结构设计

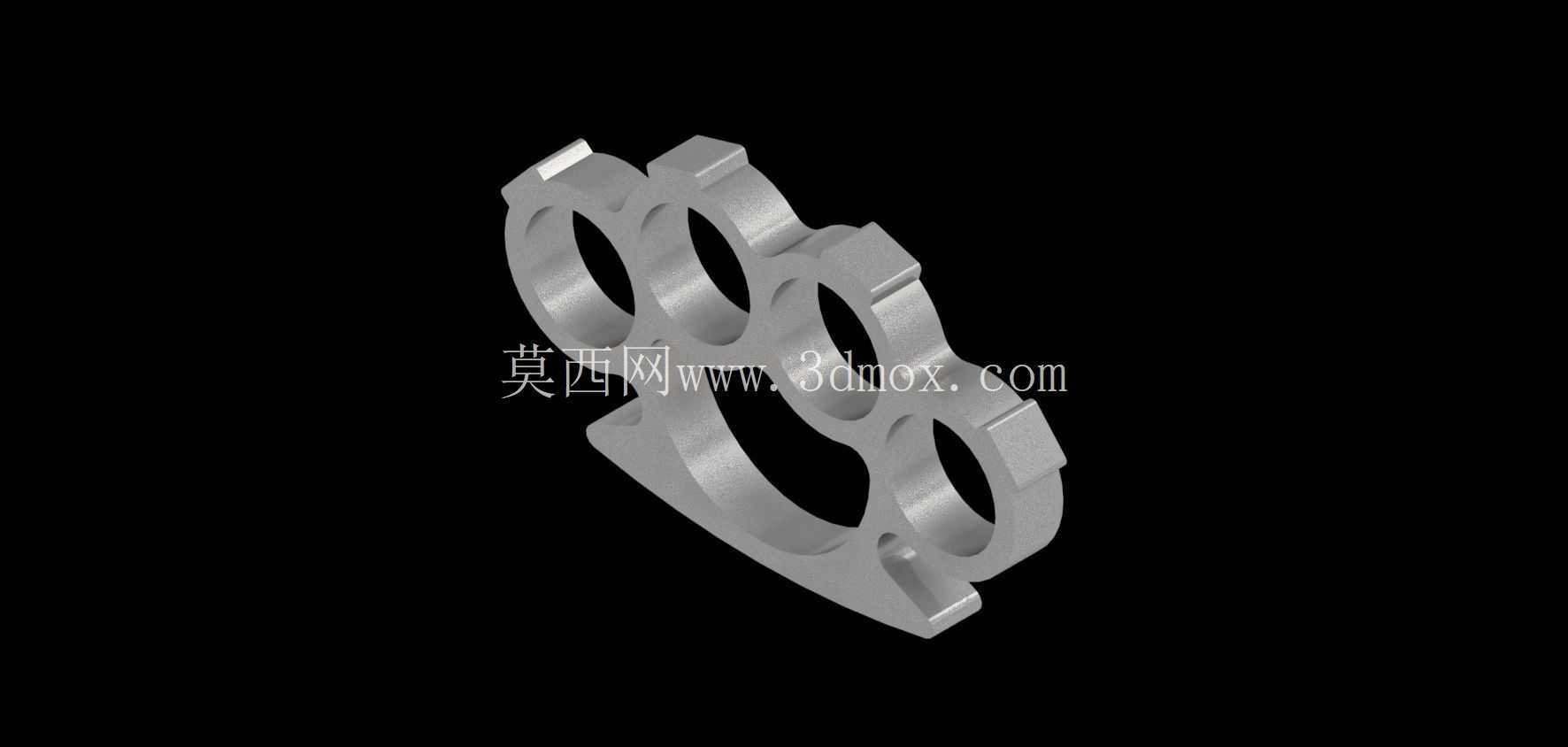

这款四指一体式指虎的结构设计，核心围绕手持握持的受力传递逻辑展开，整体采用一体化铣削成型的结构思路，没有额外的拼接、焊接结构，从根源上避免了连接部位在受力时出现应力集中断裂的风险。从实际使用的受力路径来看，当使用者握持施力时，四个指圈分别对应食指到小指的近节指骨位置，指圈的内径尺寸按照成年男性平均指围设计，单边预留了0.8mm的间隙，既可以保证佩戴时手指不会出现卡滞，也能避免间隙过大导致施力时构件滑脱，指圈的边缘全部做了R2的圆角过渡处理，没有尖锐的切削棱角，防止佩戴时硌伤手指皮肤，同时在受力冲击时，圆角结构可以分散指圈对指骨的局部压强，避免手指被反向挫伤。

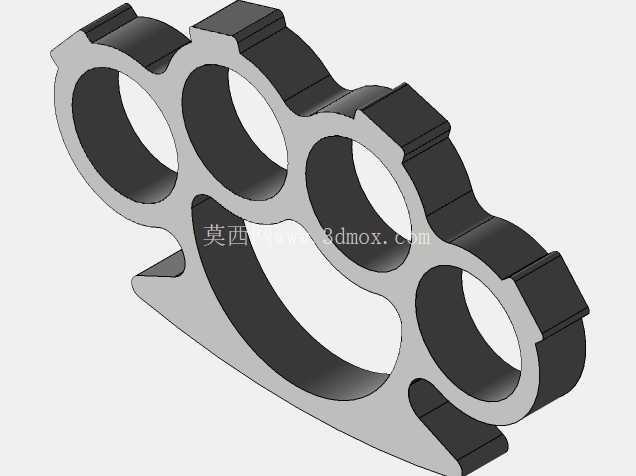

掌托部分的弧度完全贴合人体手掌自然弯曲时的掌面轮廓，从最外侧的小指指圈到最内侧的食指指圈，掌托的曲面做了连续的变曲率过渡，当使用者握拳握持时，掌面可以完全贴合在构件的支撑面上，冲击力可以均匀分散到整个掌部，而不是集中在某一根手指上。构件的外侧打击面做了加厚处理，厚度比指圈部分增加了3mm，并且在每个指圈对应的外侧位置设计了凸起的受力棱，棱边做了小角度的钝化处理，既可以保证受力时的接触压强满足使用需求，也不会因为过于尖锐造成不必要的意外伤害。

从安装边界和适配场景来看，这款构件的整体外轮廓尺寸控制在110mm×70mm×12mm的范围内，整体重量控制在180g左右，日常携带时不会有明显的坠重感，握持时的重心刚好落在手掌的中心位置，长时间握持也不会出现手腕酸痛的问题。设计过程中特意规避了多余的镂空和装饰性结构，所有的结构特征都服务于受力传递的需求，指圈之间的连接筋厚度做了有限元校核，在承受1500N的瞬时冲击力时，连接筋的最大应力远低于常用6061铝合金或者304不锈钢的屈服强度，不会出现变形、断裂的问题。

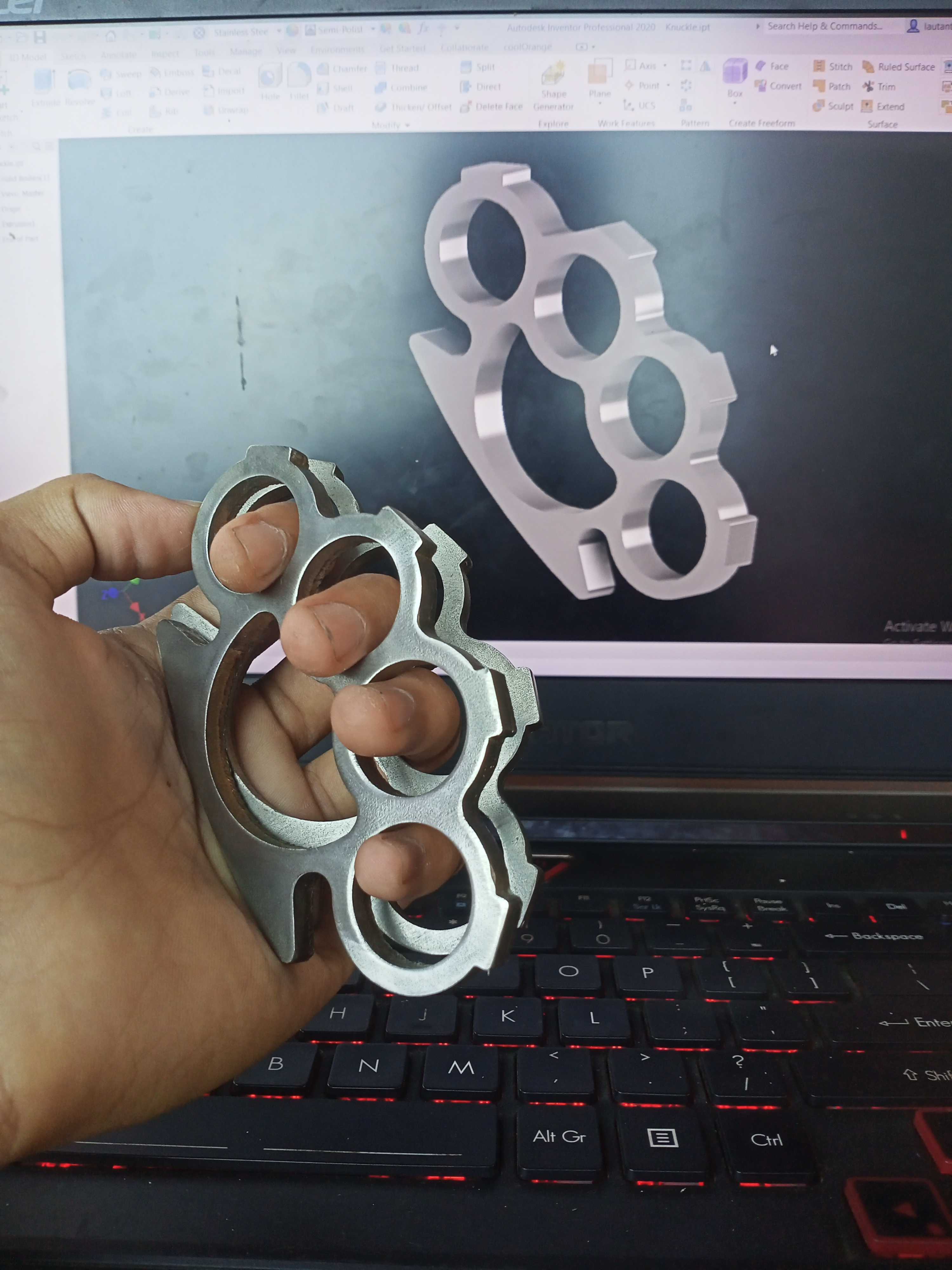

在实际的应用场景中，这类构件除了作为个人防身的手持器具使用，其结构设计逻辑也可以延伸到其他手持作业工具的握持结构设计中，比如重型扳手的握持段、破拆工具的手持端，都可以参考这种贴合掌部弧度、分散受力的结构思路，减少长时间手持作业带来的手部疲劳。建模过程中，所有的曲面过渡都做了G1连续处理，没有出现曲面褶皱、尖角的问题，加工时可以直接采用五轴铣削一次成型，不需要后续的打磨修型工序，加工效率更高，成品的一致性也更好。指圈的位置排布按照手指自然张开的间距设计，相邻指圈的中心距为18mm，符合成年男性手指的自然分布间距，握持时手指不需要刻意张开或者并拢，处于自然放松的状态即可完成佩戴，紧急情况下可以快速完成握持动作，不会因为对位不准耽误使用时机。构件的表面没有设计额外的防滑纹路，而是通过整体的喷砂氧化处理来增加表面摩擦力，即使手掌出汗或者沾水，也不会出现滑脱的问题，同时喷砂处理后的表面不会产生反光，日常使用时不会因为反光暴露位置。
