可调式双导柱定位压紧工装结构

　　在小批量多品种的零部件机加工、装配工序场景里，这类双导柱可调压紧结构的使用频率极高，很多车间做非标的工装治具时，都会优先参考这类成熟的导向压紧逻辑。这套结构的核心用途是在工件加工、部件压装或者尺寸检测环节，提供稳定的垂直向压紧力，同时保留横向位置调整的余量，适配不同尺寸规格的工件装夹需求，不用频繁更换整套工装底座，能压缩换型调试的准备时间。

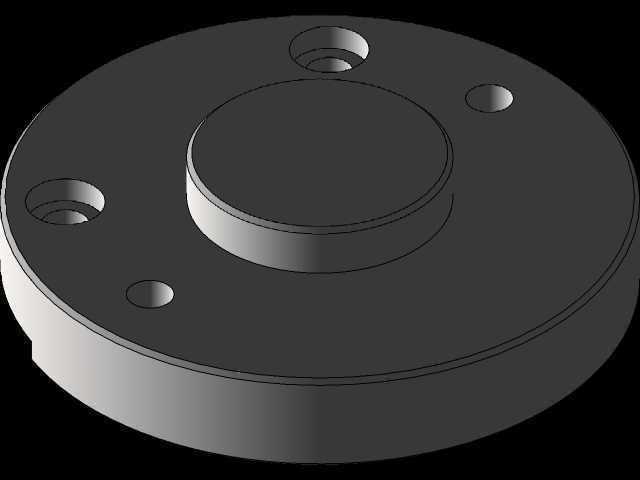

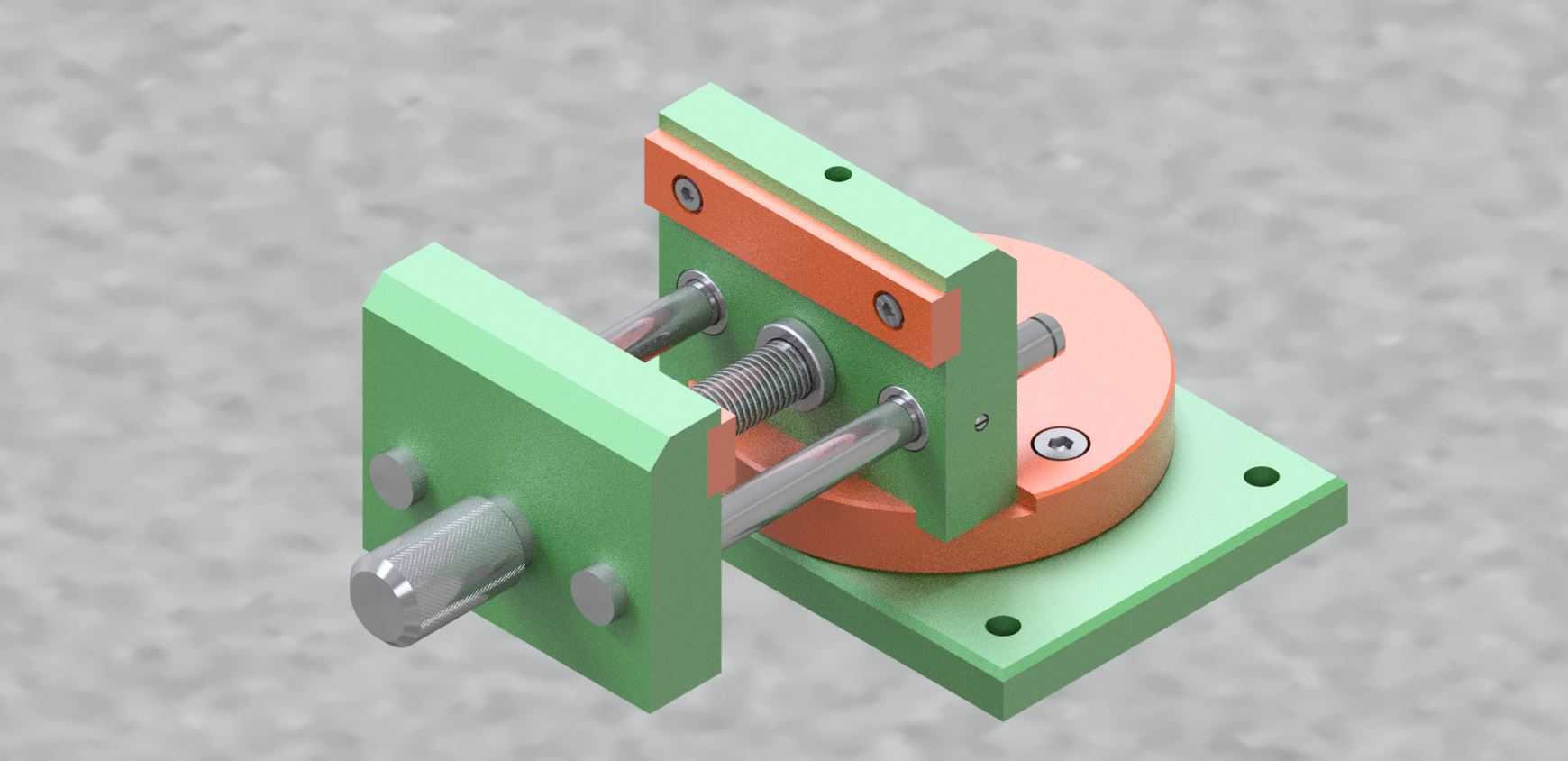

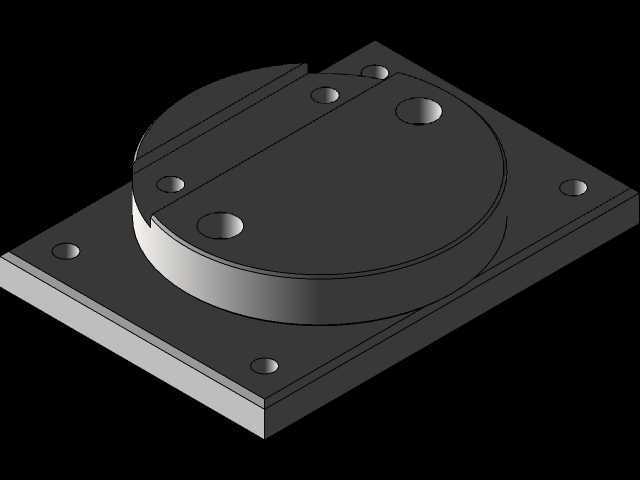

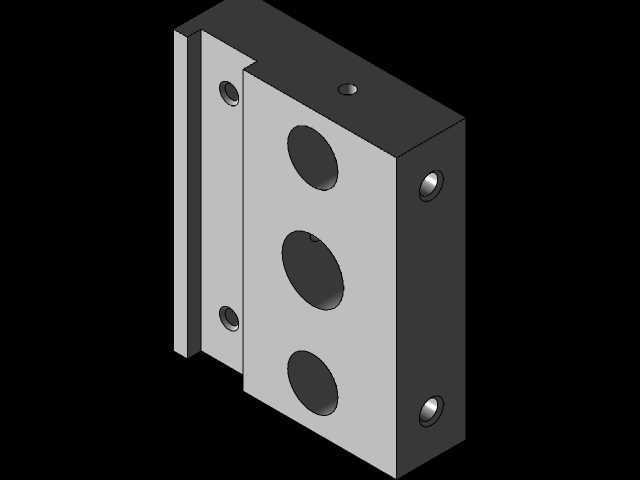

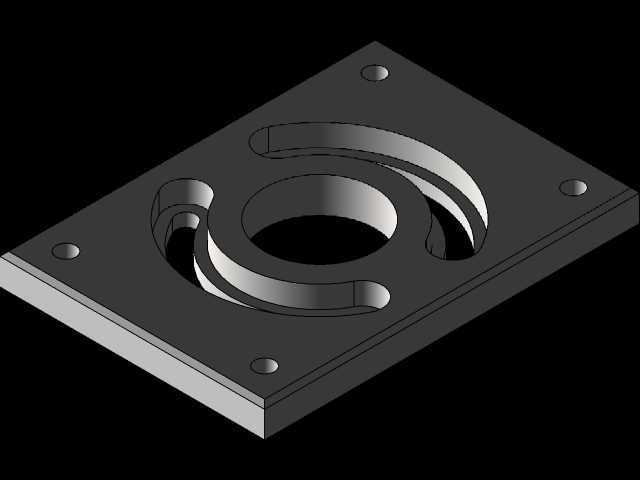

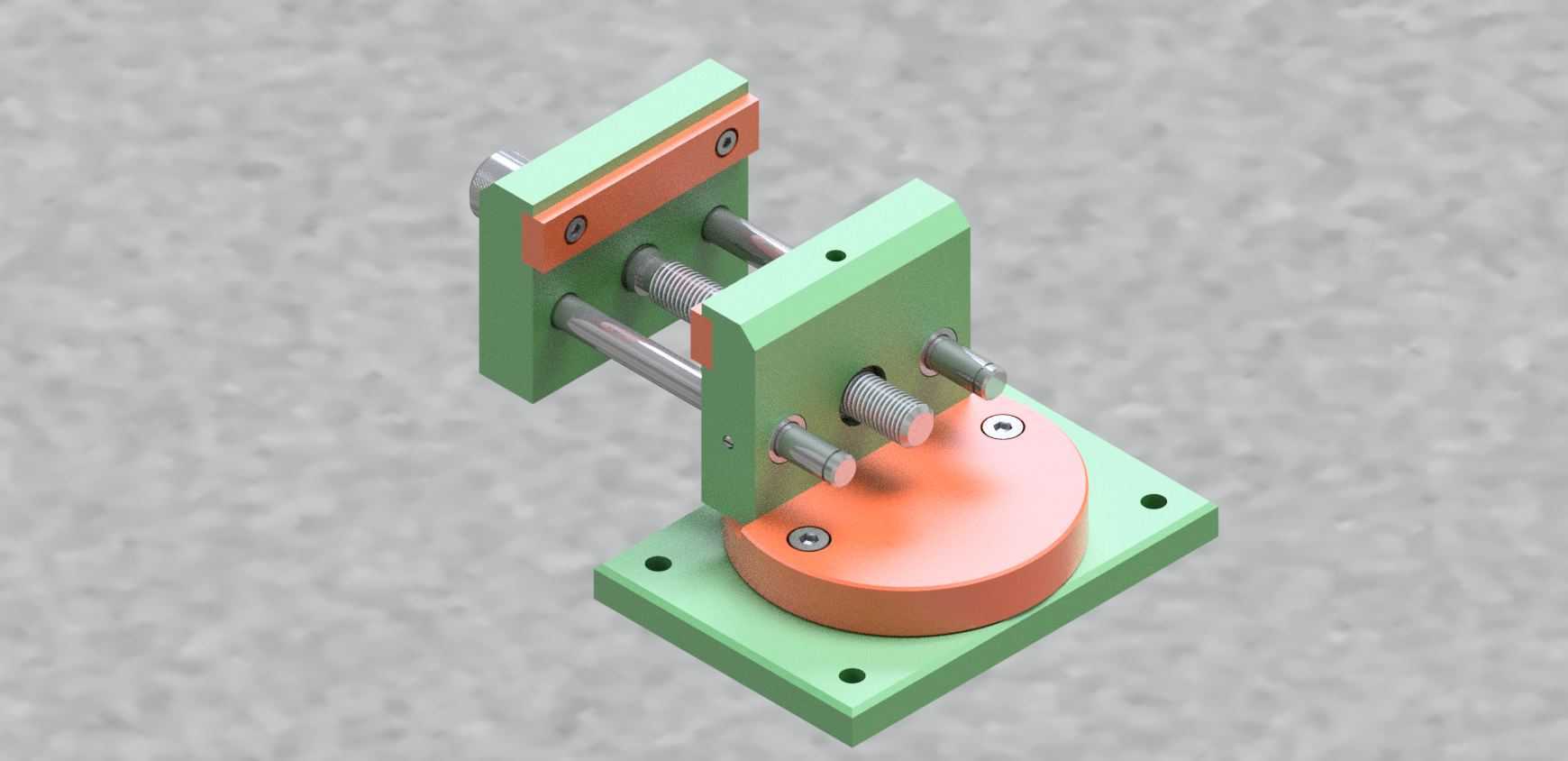

　　从功能特性来看，整套结构靠两根平行的光轴导柱做运动导向，滑动座和导柱之间采用间隙配合，滑动阻力小且不会出现径向偏摆，滑动座上集成了三个调节螺杆，中间的螺杆负责提供主要的压紧进给量，两侧的小直径螺杆用来做压紧面的角度微调，避免工件表面存在微小斜度时出现压不实、单点接触压伤工件的问题。底部的圆形安装台是工件的定位基准面，台面上预留的两个沉头孔用来安装定位销或者定制的仿形定位块，能根据待装夹工件的外形快速更换定位元件，底座的方形安装板四个角都开了通孔，能直接通过T型螺栓固定在机床工作台、钳工装配台或者检测平台的T型槽上，安装边界的适配性很强。

　　设计这套结构的时候，首先要考虑的是导向精度的保持性，两根导柱的安装端固定在后方的立板上，立板和底部安装座采用垂直靠肩定位，再用内六角螺栓锁紧，从装配根源上保证导柱轴线和底部定位台面的垂直度，避免滑动座移动时出现卡滞。滑动座的导柱安装孔没有直接开在主体上，而是嵌入了自润滑铜套，长期反复滑动也不会因为磨损出现间隙超差的问题，减少后期的维护更换成本。压紧螺杆的端部没有做硬接触设计，预留了安装橡胶压头或者金属压块的螺纹孔，实际使用时可以根据工件的材质选择对应的压头，加工软质金属或者塑料件时用橡胶压头避免压痕，加工钢件时用淬火钢压块保证压紧刚度。

　　尺寸设计上，底部方形安装板的边长控制在常规工装的通用尺寸范围内，能适配多数小型台钻、攻丝机的工作台安装孔距，导柱的行程预留了足够的开合空间，取放工件时不需要把滑动座完全拆下来，只需要退到行程末端就能留出足够的操作空间。后方立板的厚度做了加强处理，压紧螺杆施加最大顶紧力的时候，立板不会出现弯曲变形，保证压紧力的方向始终垂直于工件定位面。圆形定位台的高度做了统一设计，和常见的平口钳钳口高度匹配，在多工序流转时，不需要重新调整刀具或者检测头的Z向原点，能减少工序间的辅助对刀时间。

　　实际车间使用时，这类工装还可以拓展出很多用法，比如把底部的圆形定位台换成旋转分度盘，就能实现圆周方向的等分钻孔、等分装配作业；把滑动座上的压紧螺杆换成气动推杆，就能接入车间的压缩空气管路实现自动压紧，适配小批量的自动化生产线工位。整套结构没有复杂的异形零件，所有的板材、光轴、螺杆都是标准件能采购到的原材料，加工时只需要做铣平面、钻孔、攻丝这类常规机加工工序，制造成本很低，后期某个零件出现磨损时，单独更换对应零件就能继续使用，不会因为单个零件损坏导致整套工装报废，非常适合小型加工车间、装配班组做自制工装时参考设计。
