柱式RC30t称重测力传感元件结构设计

　　弹性体主体采用一体化合金钢加工结构，侧面预留信号线缆引出的侧向接头，接头位置做了密封螺纹结构设计，可适配工业级防水接头，满足多数工业现场的防尘防水安装要求，避免现场粉尘、水汽侵入弹性体应变区影响测量精度。从安装边界来看，该传感元件整体为竖直圆柱形态，主体外径适配常规30t柱式传感器的安装座尺寸，上下承载凸台的端面做了平面度精加工处理，安装时无需额外加工适配垫块即可保证载荷均匀传递，侧向出线的接头位置距离主体下端面有足够的安装间隙，不会与安装底座产生结构干涉，布线时线缆可沿侧向引出，避免竖直方向载荷压损线缆。在工业称重计量、载荷监测类场景中，大吨位柱式称重传感元件是料仓称重、汽车衡、大型起重设备载荷限制、重型压力机吨位校准等场景的核心检测部件，本次呈现的RC30t规格柱式称重结构，针对30吨额定载荷的检测需求做了针对性的结构优化，适配多数固定安装式静态、准动态称重工况。从结构设计逻辑来看，该传感元件采用经典柱式弹性体布局，整体为同轴圆柱主体结构，上下两端设置同轴的载荷承载凸台，凸台直径略小于主体圆柱外径，安装时上下凸台分别与受力压头、安装底座贴合，保证载荷沿弹性体轴线垂直传递，避免偏载带来的测量误差。

　　在功能特性层面，该结构的弹性体应变区布置在主体圆柱中段，应变片粘贴区域做了壁厚均匀化处理，保证30吨额定载荷下弹性体的应变区间处于应变片最佳线性测量范围，同时弹性体上下端设置了过载保护的结构冗余，当瞬时载荷超出额定值30%以内时，弹性体不会产生不可逆塑性变形，可应对工业现场常见的瞬时冲击载荷场景。实际应用中，这类柱式称重传感元件常被用于固定式称重系统，比如大型储料仓的支脚称重，每个支脚安装一只同规格传感器，通过信号汇总实现料仓内物料重量的实时监测；也可用于大型地磅的称重单元，多只传感器组合实现整车重量的计量；在重型锻压设备上，这类传感器也可安装在压头与滑块之间，实时监测锻压力值，避免设备过载损坏。

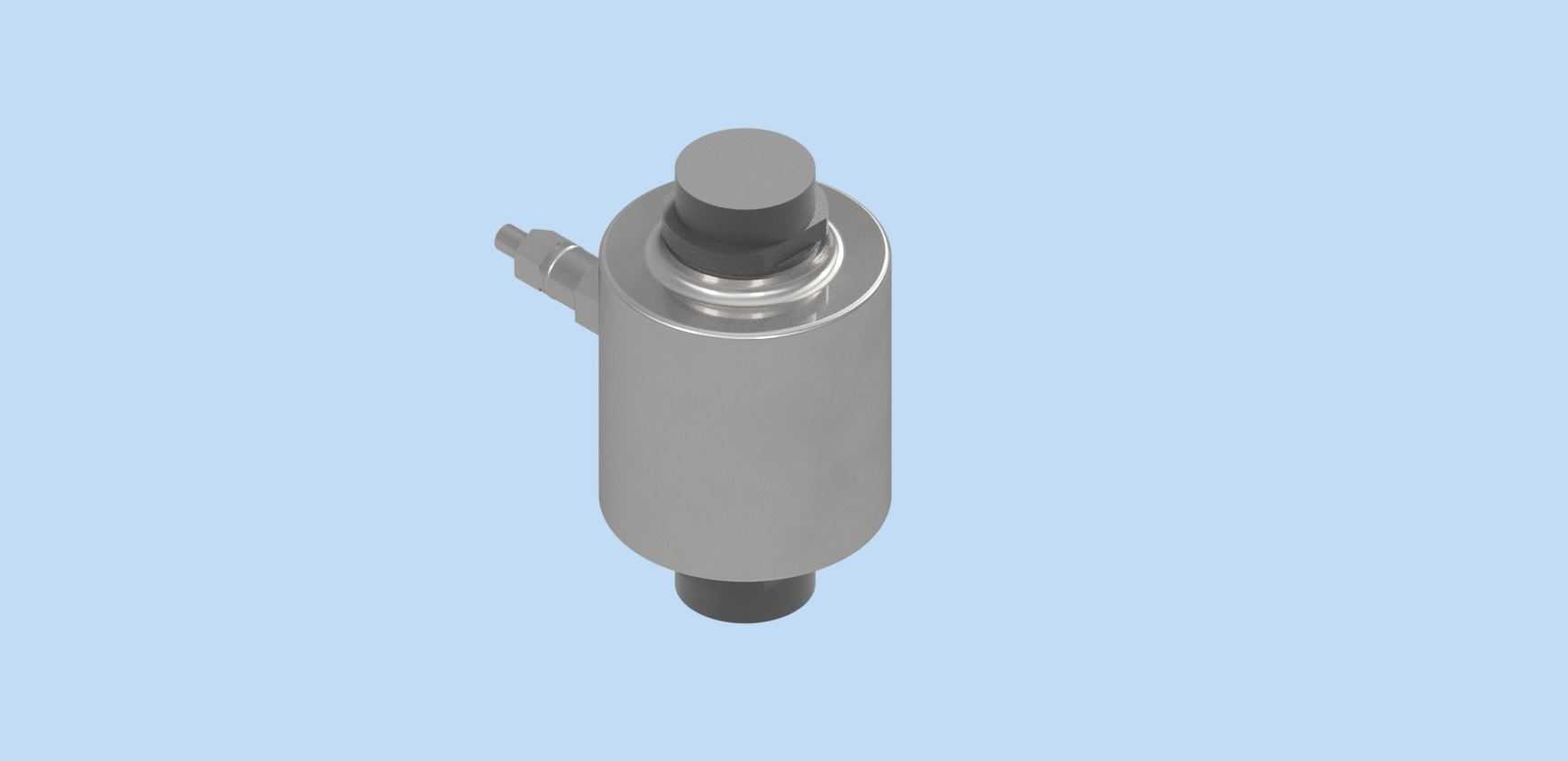

　　设计过程中针对柱式传感器常见的偏载误差问题，该结构上下承载凸台采用了小直径球面适配的设计思路，安装时搭配配套的球面压头，可自动补偿安装面的微小角度偏差，保证载荷始终沿弹性体轴线传递，降低安装精度要求带来的测量误差。弹性体外部的金属壳体为一体化密封结构，除侧向出线接头外无其他拼接缝隙，可在多粉尘、轻度潮湿的工业车间环境下长期稳定工作，无需额外做防护外壳。从建模细节来看，该结构还原了真实产品的所有装配特征，包括侧向接头的外螺纹结构、上下凸台的过渡圆角、主体圆柱的表面加工纹理特征，应变区的壁厚变化也做了准确还原，可直接用于称重系统的安装布局仿真、设备结构干涉检查，也可作为工业计量设备的配套三维模型用于整体设备的装配设计。

　　在设备选型适配时，该30t规格的柱式传感器适合静态或低速动态的称重场景，安装时需保证上下安装面的平行度偏差在允许范围内，搭配球面压头可进一步降低安装误差带来的测量偏差，侧向出线的设计也方便现场布线，线缆可沿设备支架走线，避免被运动部件剐蹭。不同于小量程的S型、悬臂梁式传感器，柱式大吨位传感器的结构强度更高，抗侧向载荷的能力更强，适合大吨位的垂直载荷检测场景，设计时弹性体的长径比做了优化，既保证了足够的应变灵敏度，又避免了长径比过大带来的稳定性问题，在额定载荷下弹性体的变形量控制在合理区间，不会因为变形过大影响整体设备的安装精度。
