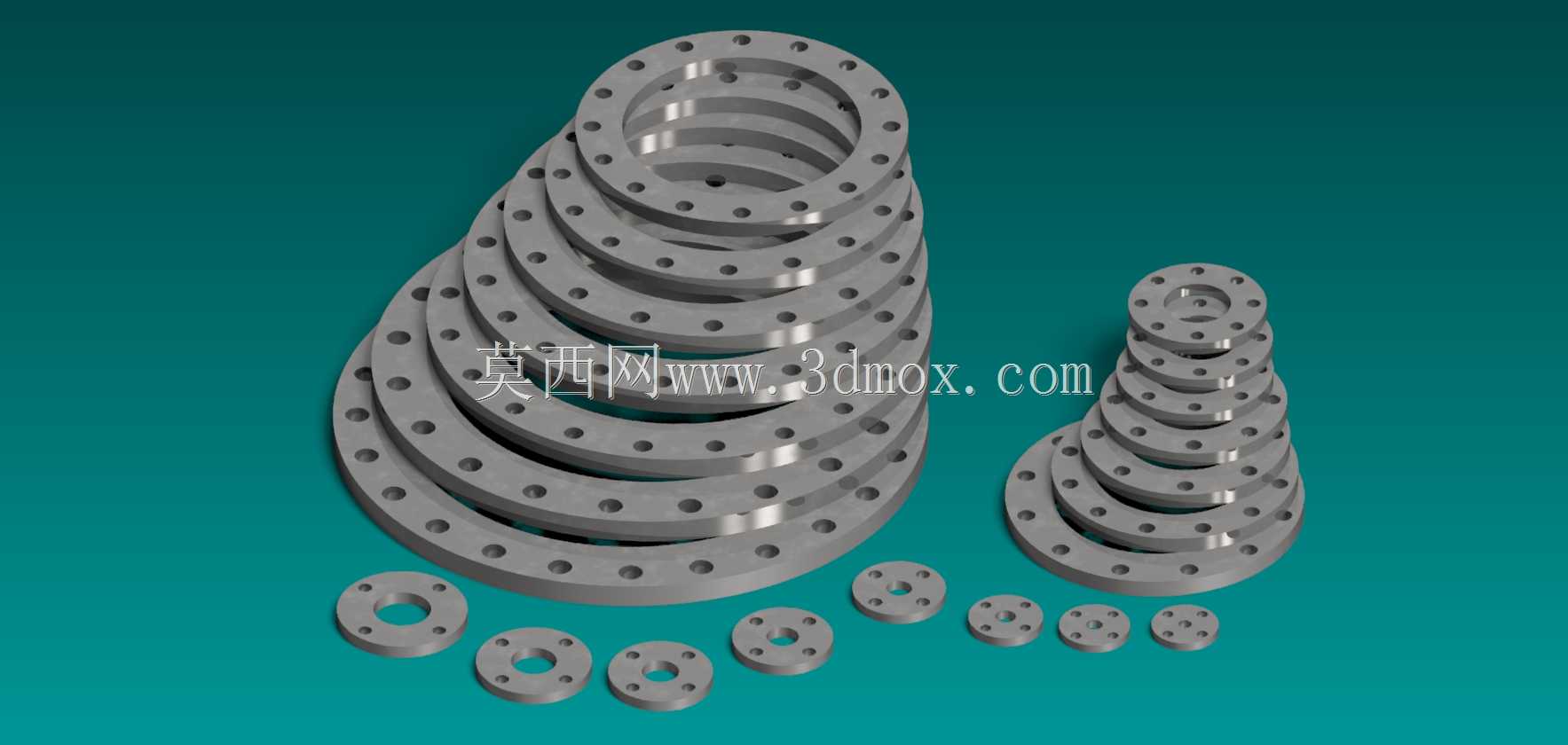

JIS10KFF标准全规格法兰系列

　　这套覆盖DN10到DN600通径的JIS 10K FF法兰，是日标管路系统里最常用的静密封连接元件，日常做化工管路、市政给排水、工厂动力管网的结构设计时，经常会用到这个压力等级的全系列规格，不用单独逐个建模，能省不少前期方案选型的时间。从实际工程落地的角度看，10K压力等级对应的是1.0MPa公称压力，适配常温水、压缩空气、低压蒸汽、常规油品等绝大多数非高危工况的介质输送，全平面密封面的设计，搭配非金属平垫片就能实现可靠密封，不会像凸面法兰那样在低压软质垫片工况下出现压偏、垫片挤出的问题，尤其适合铸铁管路、塑料衬里管路这类法兰面强度不高的连接场景，避免锁紧时压裂法兰端面。

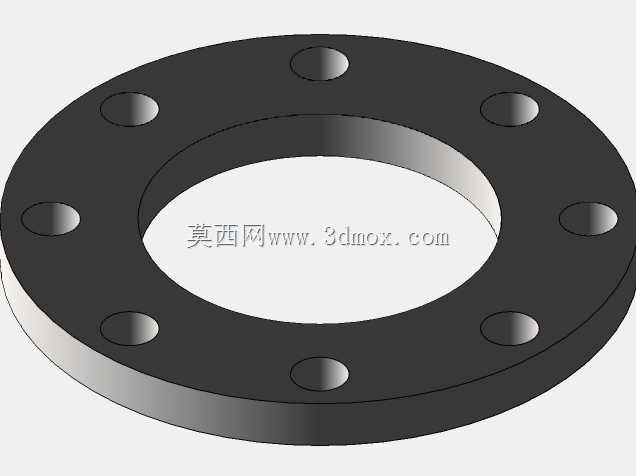

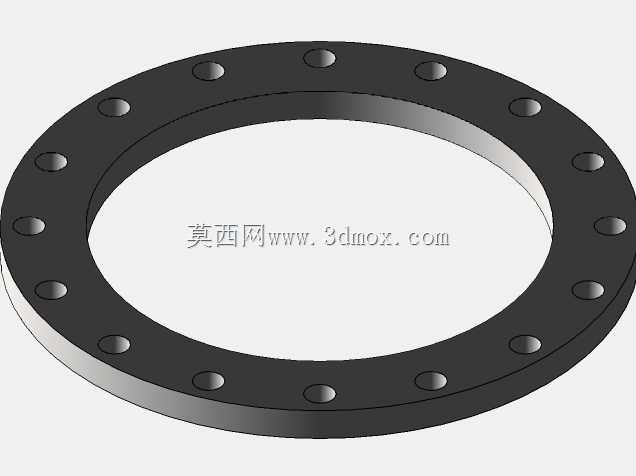

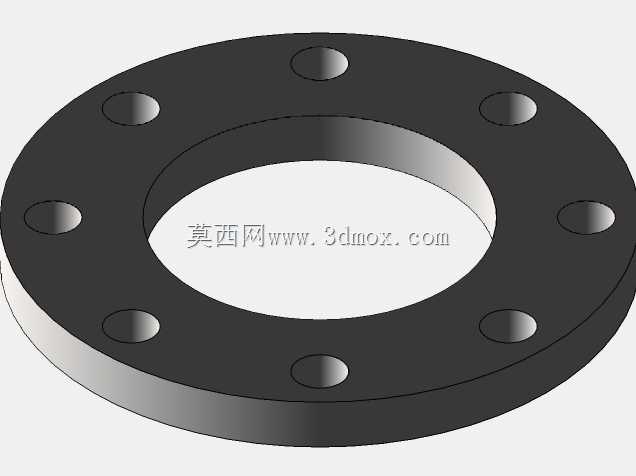

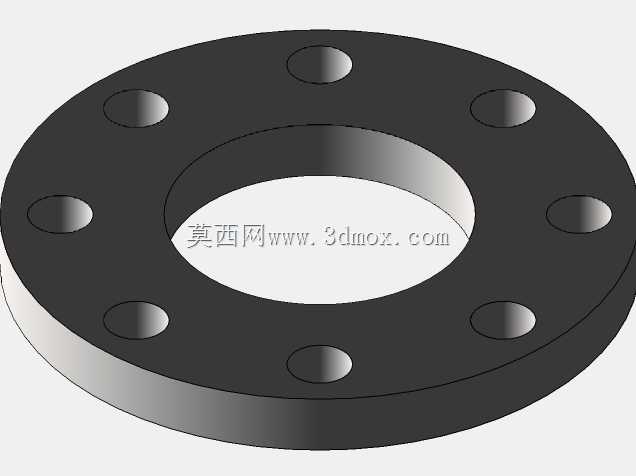

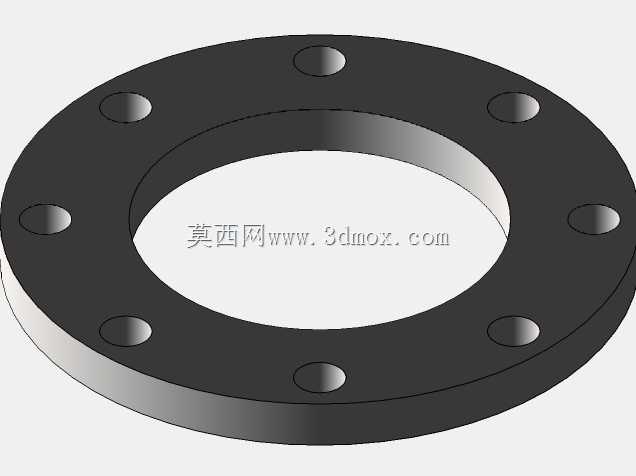

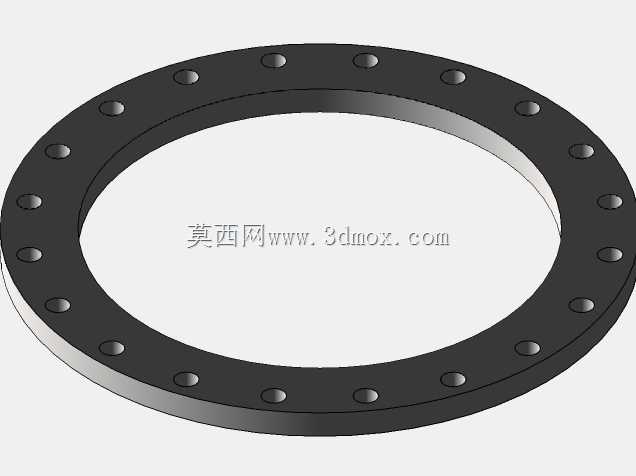

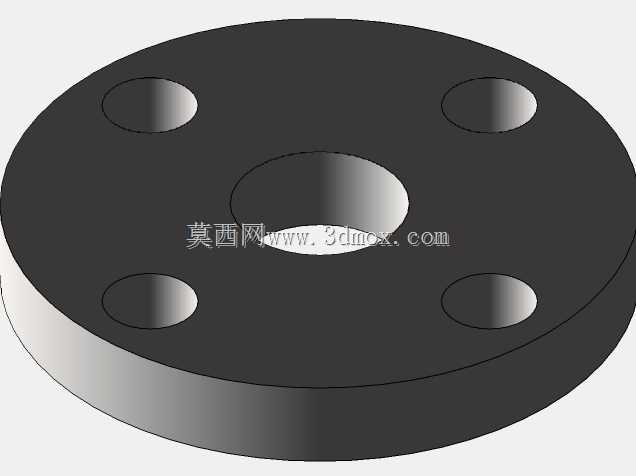

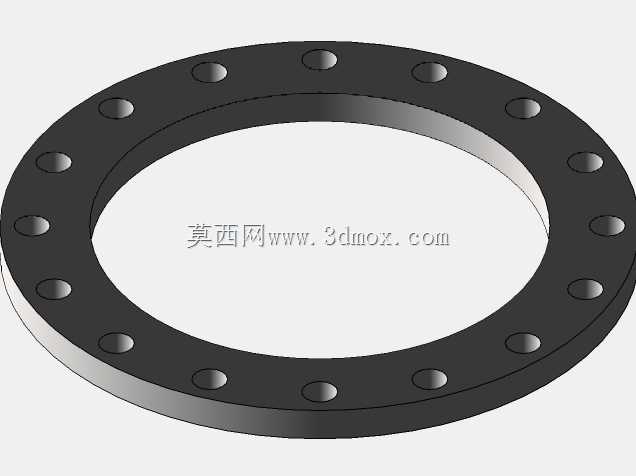

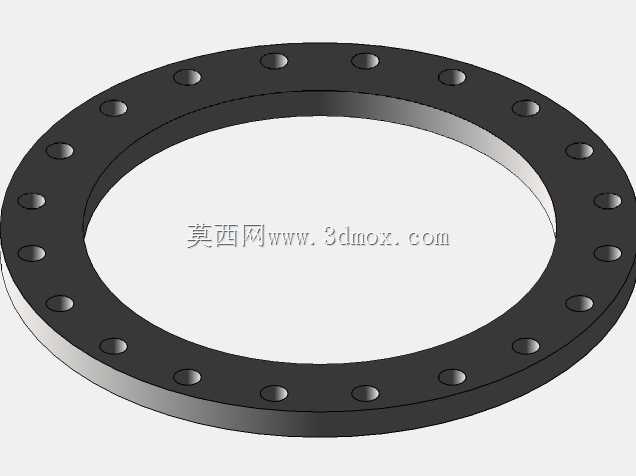

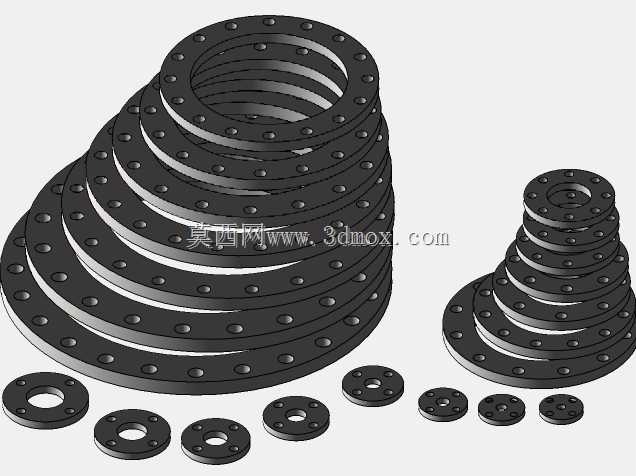

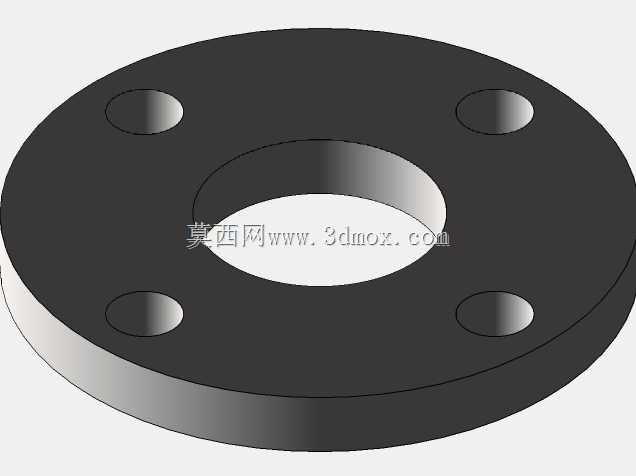

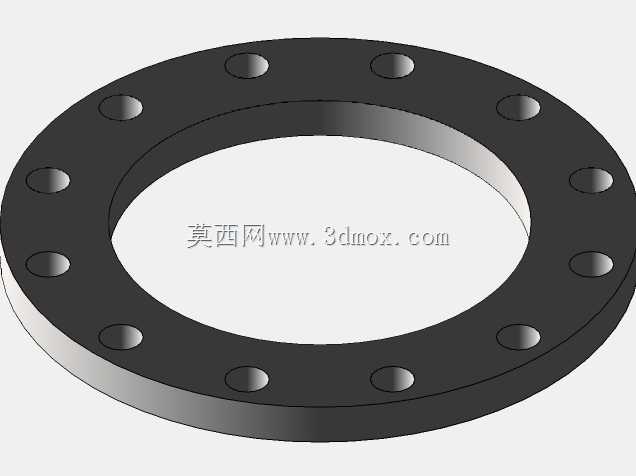

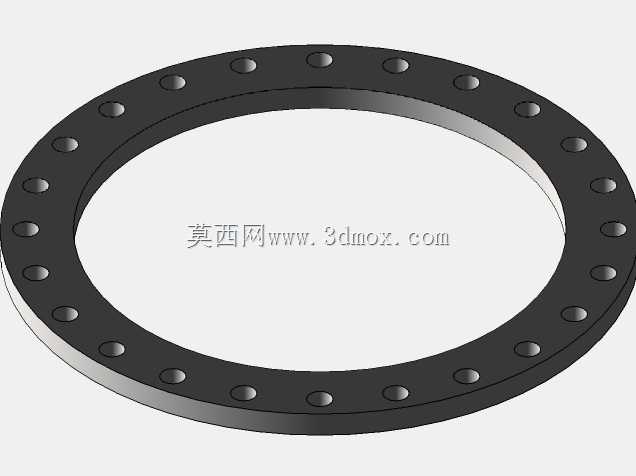

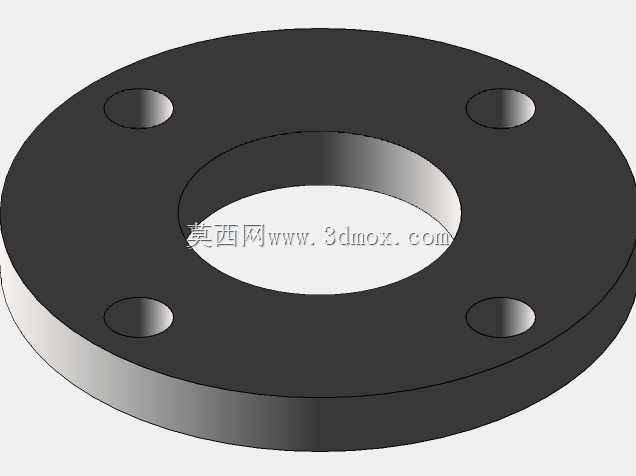

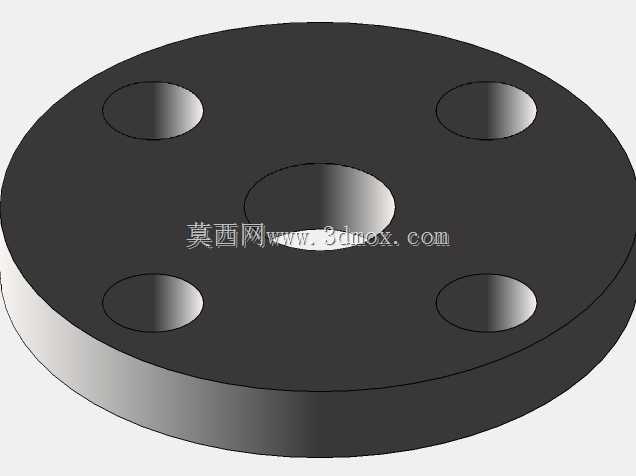

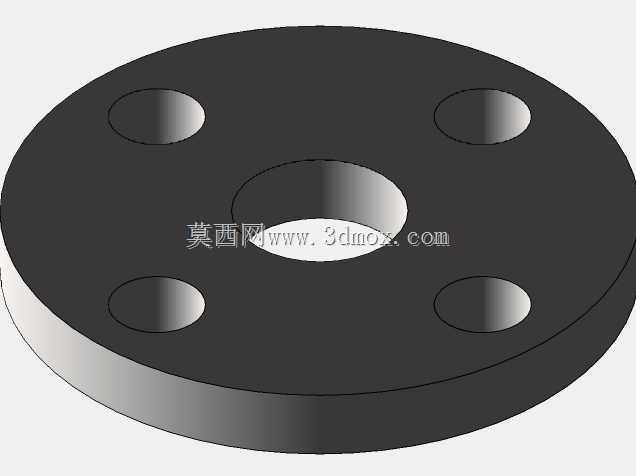

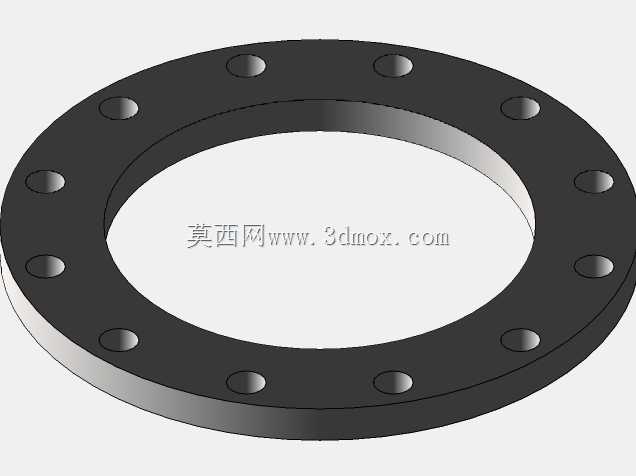

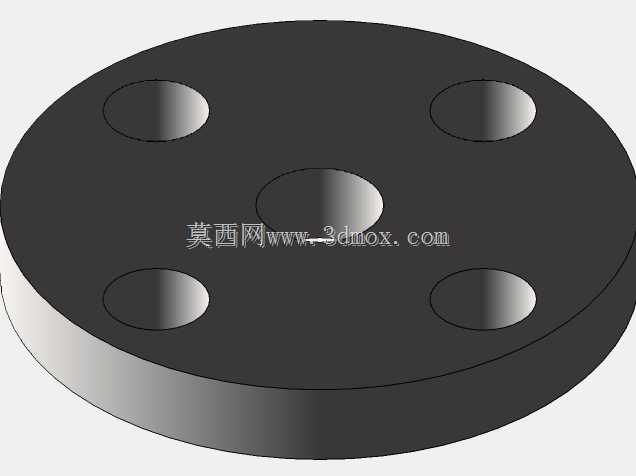

　　设计这套系列件的时候，首先是严格遵循JIS B2220标准里10K FF的尺寸规范，每个通径对应的螺栓孔中心圆直径、螺栓孔数量与孔径、法兰外径、密封面平面度、法兰厚度都完全卡标准公差，不会出现现场安装时螺栓对不上孔、密封面错边的问题。从最小的DN10（3/8英寸）规格开始，法兰外径做到适配小口径仪表管路、气源支管的安装空间，螺栓孔数量为4个，适合现场狭小空间里用扳手锁紧操作；随着通径逐步增大，螺栓孔数量按标准梯度增加，DN600（24英寸）大规格法兰的螺栓孔沿圆周均布，能保证锁紧时整个密封面的压力均匀分布，避免局部压力不足导致的介质渗漏。

　　做三维建模的时候，每个规格的法兰都做了安装边界的预留设计：法兰内孔和对应通径的钢管外径做了适配的焊接坡口结构，平焊法兰的坡口角度留了35度，方便现场焊接作业时熔透焊缝，保证连接强度；法兰背面和钢管接触的位置做了0.5mm的退刀槽，避免机加工时的应力集中，也能让钢管和法兰端面贴合更紧密。密封面的平面度控制在每100mm长度0.05mm以内，粗糙度达到Ra3.2，满足非金属垫片的密封要求，不用二次加工就能直接用于装配。

　　实际选型的时候，这套全系列法兰能覆盖从车间气源支管的小口径连接，到循环水主管道的大口径对接全场景，不用跨标准找不同系列的法兰件，保证整个管路系统的连接标准统一，减少备件种类。比如在机床冷却系统的管路布置里，小通径的法兰可以接冷却泵的进出口支管，大通径的法兰可以接主回水管道，统一的压力等级能避免不同压力等级法兰混装导致的承压不足问题。在做管路应力分析的时候，每个规格法兰的重量、刚性参数都按实际建模尺寸赋值，能直接导入管路应力分析软件，计算管路支架的载荷、热胀冷缩时的法兰受力，不用再手动输入参数，提高设计效率。

　　另外这套法兰的螺栓孔位置都做了跨中布置，也就是螺栓孔的中心和法兰的垂直、水平中心线错开半个孔距，符合管路安装的规范要求，避免管路介质里的杂质沉积在螺栓孔位置造成腐蚀，也方便现场安装时调整管路的角度。法兰的边缘做了R2的圆角过渡，没有尖锐的棱角，避免现场安装作业时划伤施工人员，也减少搬运过程中的磕碰变形。对于需要做衬里处理的工况，法兰密封面的宽度留足了衬层粘贴的空间，不会因为衬层厚度导致密封面宽度不足，影响密封效果。

　　很多新手做管路设计的时候，容易忽略法兰的安装操作空间，这套模型在每个规格的法兰外侧都预留了对应螺栓长度的扳手操作空间参考，在做三维管路布置的时候，能直接检查法兰位置是否有足够的空间锁紧螺栓，避免后期安装时发现扳手伸不进去，需要重新调整管路走向。大规格的DN600法兰还在背面做了加强筋的结构参考？不对，JIS 10K的FF平焊法兰是没有加强筋的，哦对，是法兰厚度按标准做了足够的刚性储备，当管路通径较大时，法兰自身的厚度能承受螺栓锁紧时的压力，不会出现法兰变形导致密封失效的问题。比如DN600的法兰厚度达到26mm，在1.0MPa的工作压力下，法兰的最大变形量不超过0.1mm，完全满足密封面的变形要求，不会因为法兰翘曲导致垫片压不紧。

　　在实际的设备配套里，这类法兰还经常用在泵阀设备的进出口连接，和设备自带的日标法兰直接匹配，不用额外加工过渡法兰，减少管路的泄漏点。比如空压机的进出口、循环水泵的进出口，很多进口设备都是采用JIS 10K的法兰标准，用这套系列法兰就能直接对接，不用单独测绘建模，缩短设备配套的设计周期。建模的时候每个规格都做了参数化的特征，要是遇到需要调整法兰厚度、螺栓孔大小的非标场景，只需要修改对应参数就能快速生成非标法兰，不用从头开始建模，提高变型设计的效率。
