多爪自适应装配夹持夹具结构设计

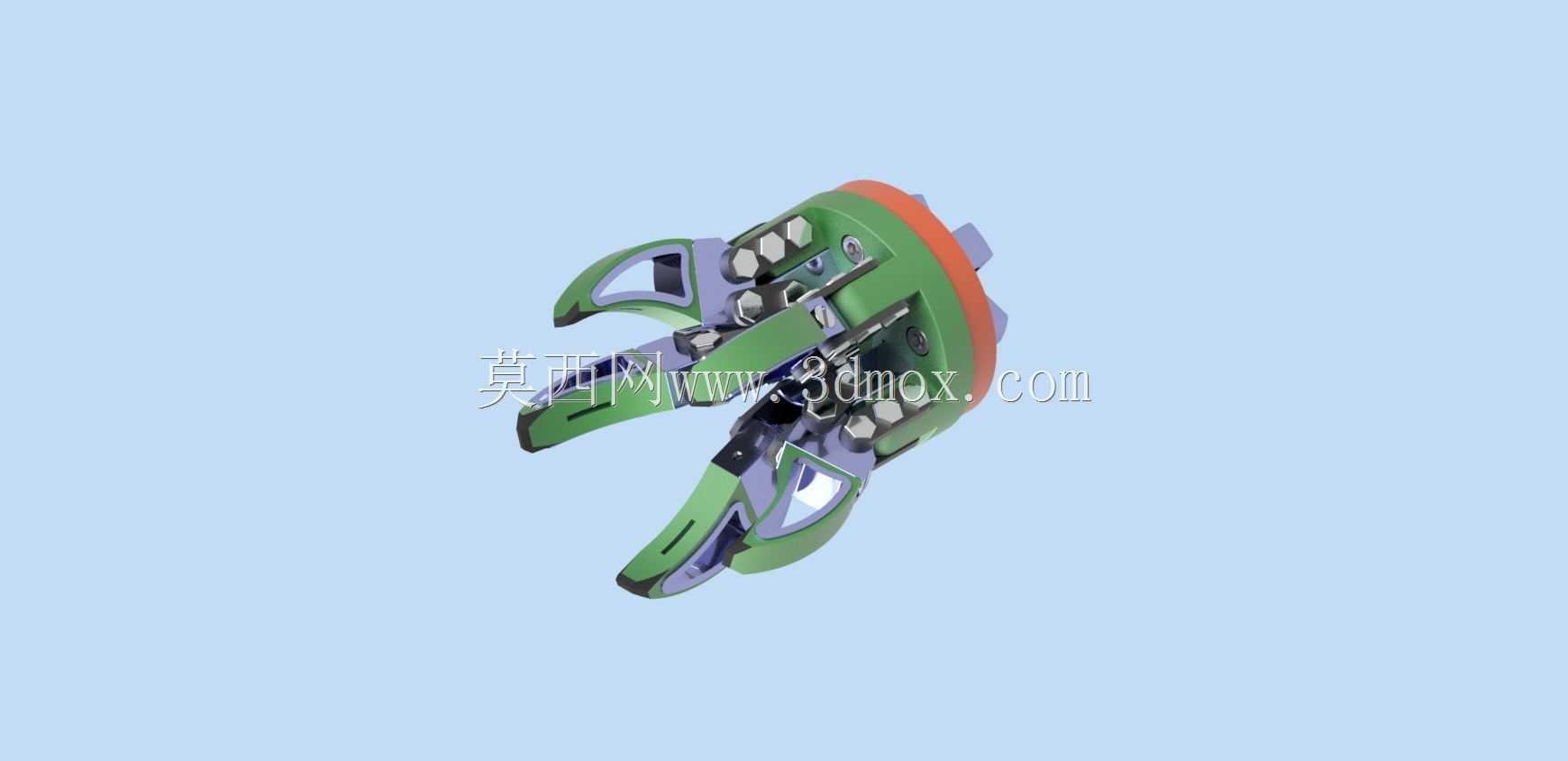

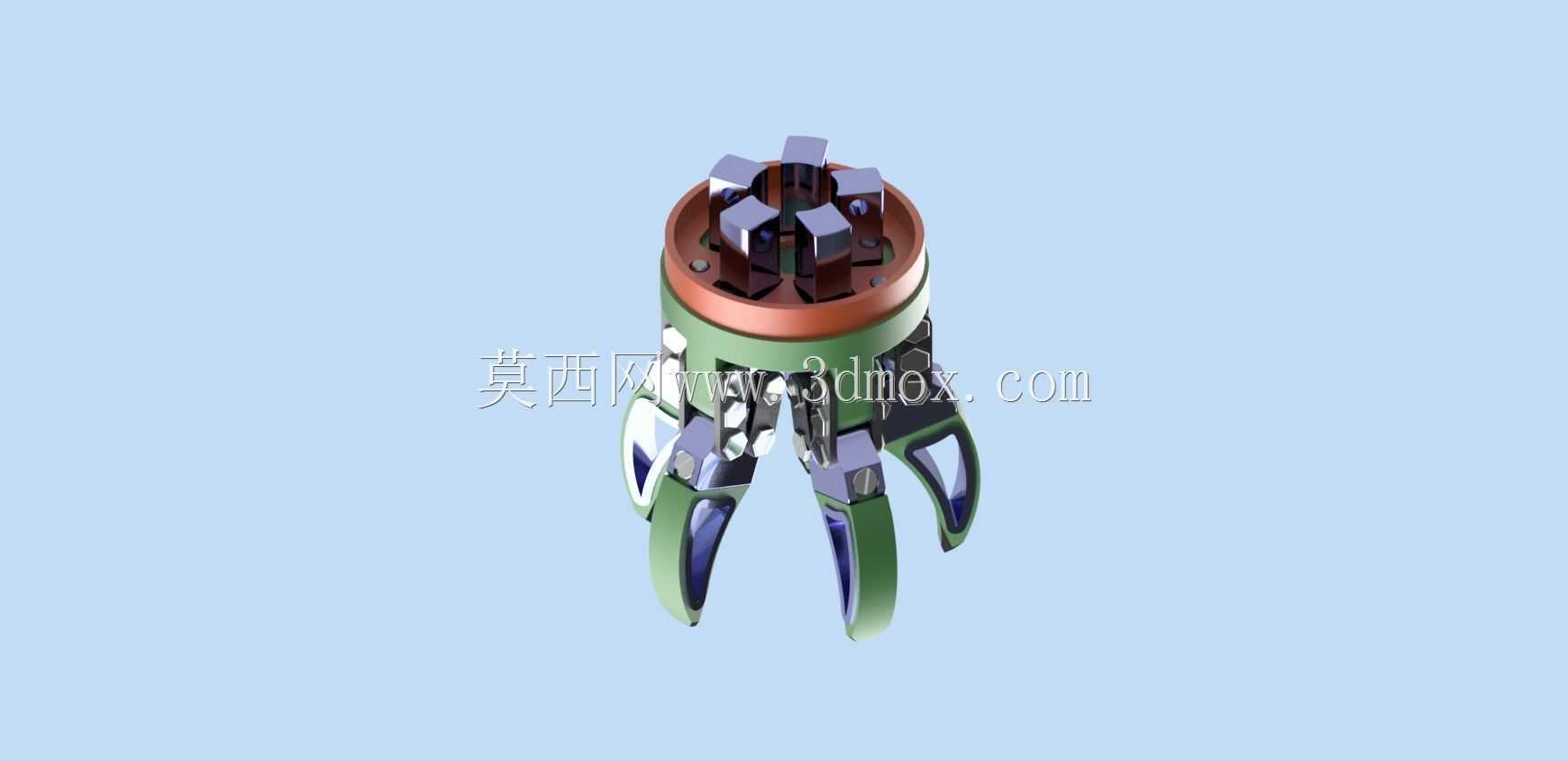

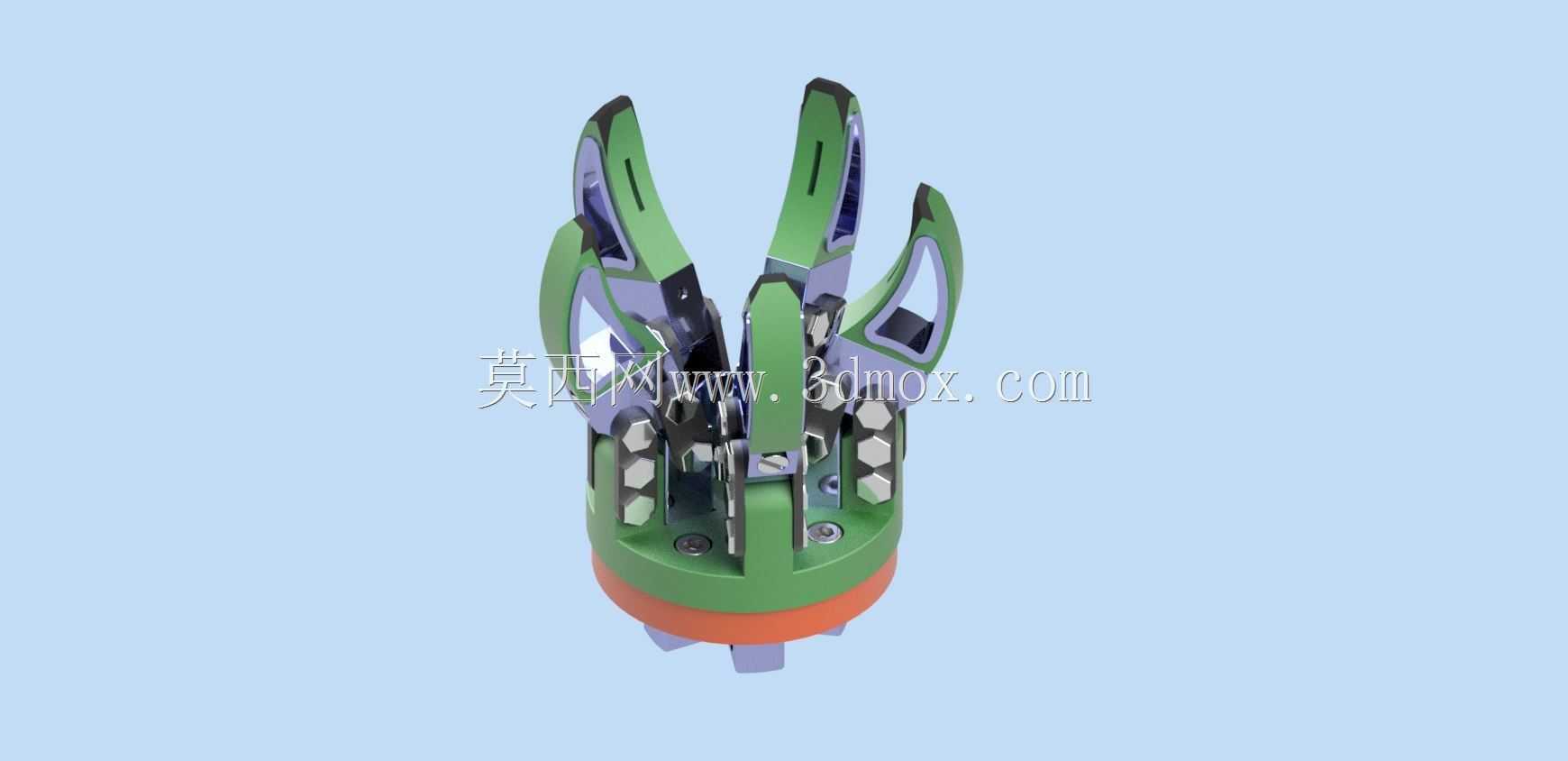

　　这套多爪夹持机构主要面向自动化装配线的末端执行场景，在3C电子零部件组装、小型五金件上下料、异形工件工位转序这类需要柔性夹持的工序里，这类夹爪的适配性远高于固定行程的平口夹持结构。日常产线调试里，很多小规格异形工件没有统一的夹持基准，传统两爪卡盘容易出现夹伤工件表面、夹持偏心导致装配对位偏差的问题，这套多爪结构的设计逻辑就是从分散夹持受力点出发，把单方向的夹紧力拆分到多个独立爪指上，每个爪指的铰接位置都预留了微小的浮动余量，接触工件表面时可以顺着工件外形自适应调整贴合角度，不会因为工件外形公差出现局部应力集中的情况。

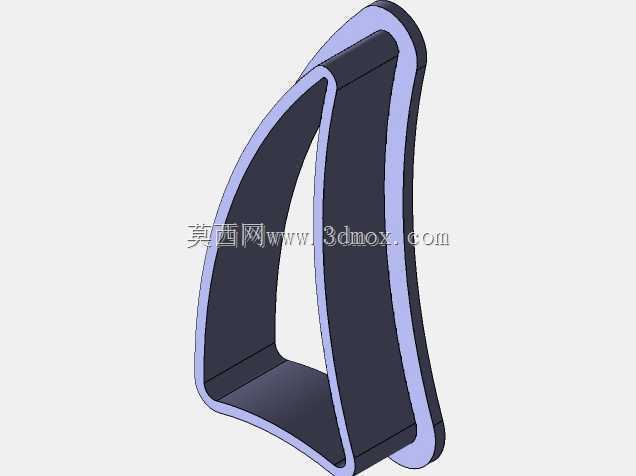

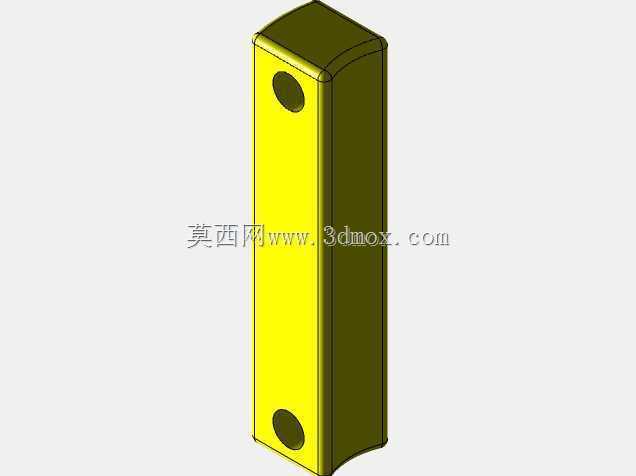

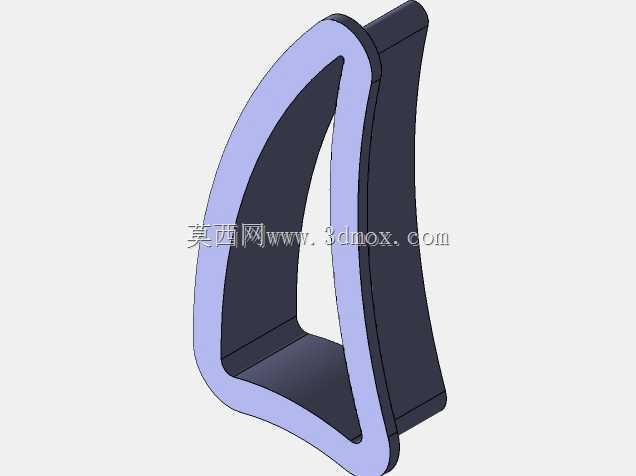

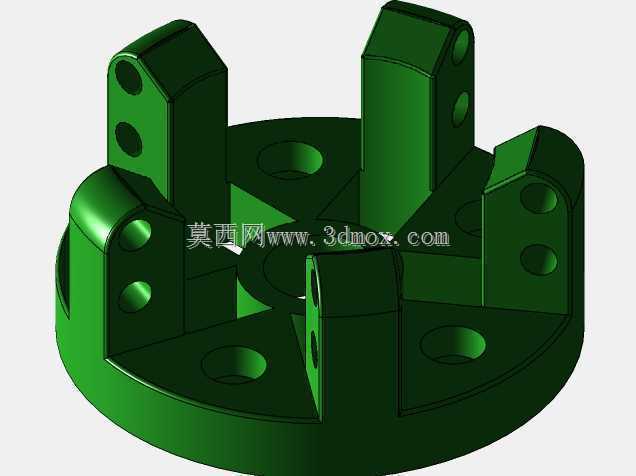

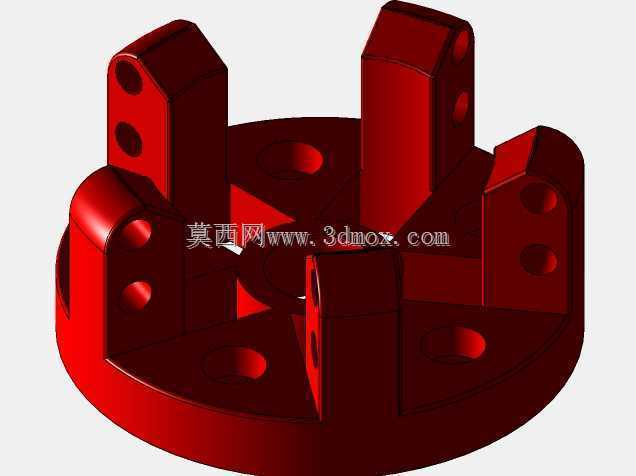

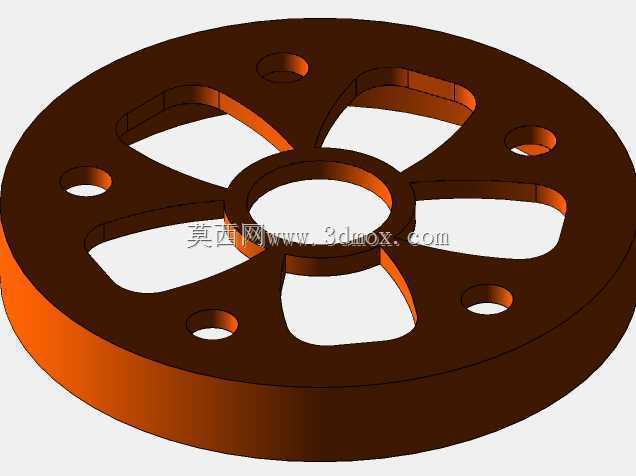

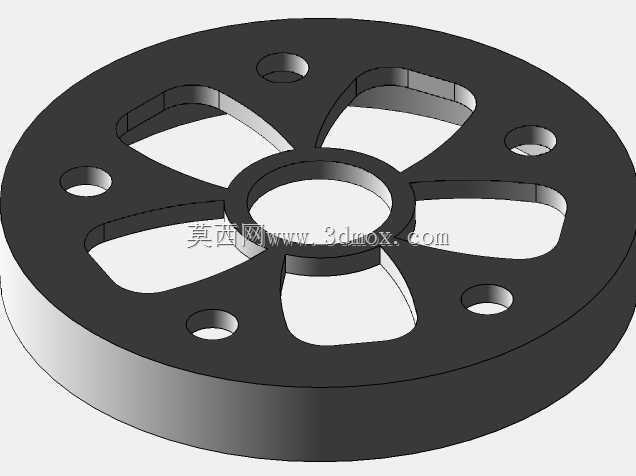

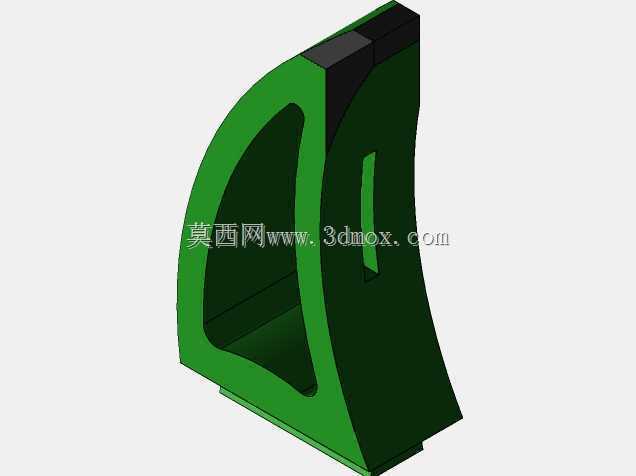

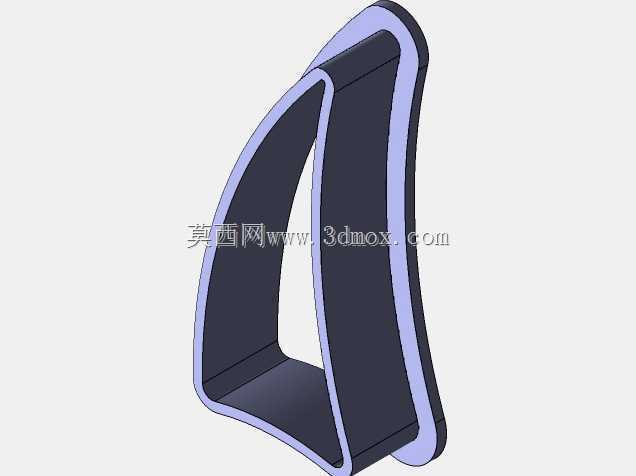

　　从结构组成来看，整个夹爪的安装基准在顶部的法兰端，法兰端面做了均匀分布的定位销孔与螺栓过孔，和机械臂末端或者滑台输出端连接时，能保证同轴度偏差控制在0.02mm以内，避免高速转位时出现偏载抖动。爪指部分采用了分段式铰接设计，每段爪指的接触面都做了圆弧过渡，没有尖锐棱角，针对表面易刮花的工件还可以在接触位置加装聚氨酯防滑垫，不需要改动主体结构就能快速更换接触材质。驱动部分内置在夹爪主体的腔体内，没有外露的管线或者传动杆件，在有少量切削液、粉尘的装配工位也能稳定运行，不会因为杂物卡滞导致爪指动作失效。

　　实际选型适配的时候，需要先确认夹持工件的外径范围，这套夹爪的有效夹持直径覆盖15mm到65mm的区间，单爪的夹持力可以通过驱动端的气压或者油压参数调整，针对薄壁类零件可以把夹持力调低到10N以内，针对较重的金属件可以提升到80N，满足不同工位的负载需求。安装边界上，夹爪主体的最大外径不超过120mm，整体高度控制在95mm，不会在狭窄的装配工位里和周边工装产生运动干涉，爪指完全张开时的最大外轮廓比主体直径大30mm，做轨迹编程的时候只要预留这个尺寸的安全行程，就能避免运动碰撞。

　　设计过程中，每个铰接点的销轴都做了耐磨处理，配合自润滑衬套，长时间往复动作也不会出现铰接间隙变大的问题，维护的时候只需要定期在衬套位置加注少量润滑脂，不需要整体拆解机构。爪指的开合行程做了机械限位，即使驱动端出现压力异常，爪指也不会过度张开或者闭合，避免损坏机构本身或者夹伤工件。在装配工位使用时，这套夹爪可以配合视觉定位系统完成工件的抓取、对位、压装全流程动作，相比定制的专用夹具，不需要针对单一工件重新制作整个夹持机构，只需要调整爪指的接触垫块或者微调铰接限位，就能适配同系列不同规格的工件，能大幅降低多品种小批量产线的工装换型成本。很多做非标自动化的工程师在设计小型工件装配站时，经常会遇到工件外形差异大、换型频繁的问题，这类自适应多爪夹爪的结构思路可以直接复用，只需要根据实际工件的尺寸、重量调整爪指长度、铰接点位置和驱动参数，就能快速适配新的工位需求，不需要从零开始做夹持结构的设计验证，能缩短整个项目的设计周期。另外夹爪的主体部分采用了轻量化的铝合金材质，在保证结构强度的前提下降低了整体重量，搭配协作机器人使用时也不会超出机械臂的负载上限，适合在人机协作的装配工位部署，不会因为机构自重过大导致机械臂运行精度下降。
