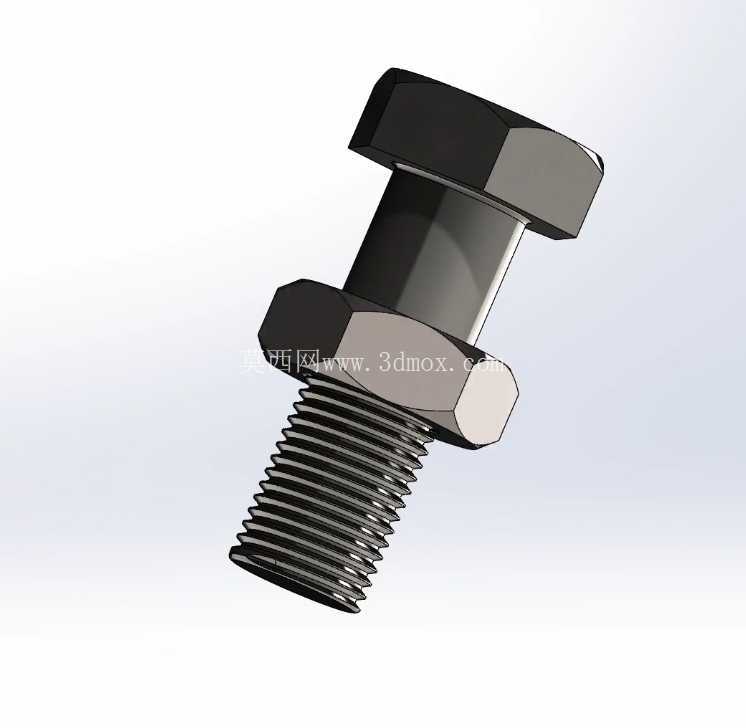

六角头螺栓配六角螺母螺纹连接组件

这套螺纹连接副是机械结构里最基础也最常用的可拆卸紧固单元，日常做结构设计时几乎每个项目都会用到，不管是小型通讯设备的壳体拼接、工装夹具的模块固定，还是普通民用设备的零部件锁紧，都能见到这类六角头螺栓配六角螺母的组合。从实际使用场景来看，这类紧固件适配的安装场景非常宽泛，只要两个被连接件有对应的穿装通孔，不需要在基材上加工内螺纹，就能通过螺栓穿入后拧入螺母实现压紧锁紧，尤其适合经常需要拆装维护的部位，比如通讯设备的检修盖板、小型机电产品的外壳拼接处，反复拆装也不会损伤被连接件本身的基材。

设计这套模型的时候，首先考虑的是实际装配的干涉问题，螺栓的光杆段长度要匹配被连接件的总厚度，预留出螺母拧入后的足够螺纹啮合长度，同时不能让螺纹末端伸出螺母过长造成剐蹭，也不能啮合长度不足导致锁紧力不够。六角头的对边尺寸、厚度都遵循常规紧固件的通用尺寸规范，方便现场用标准开口扳手、套筒工具进行拧紧作业，不需要定制特殊工装，这也是这类标准紧固件能广泛应用的核心原因——互换性强，工具适配性好，采购和替换成本极低。

从结构特性来看，螺栓的六角头部下方设计有承压面，拧紧时承压面直接贴靠被连接件表面，分散压紧力，避免局部压强过大压伤较软的基材表面，如果是安装在铝材、塑料这类软质基材上，还可以搭配平垫圈进一步扩大承压面积，不过这套基础模型里保留了最核心的螺栓螺母配合结构，方便使用者根据自己的实际安装需求增减垫圈、弹垫等附属配件。螺纹部分采用普通公制粗牙螺纹，牙型角60度，自锁性能满足常规静态紧固需求，如果是有振动的使用场景，使用者可以自行替换成细牙螺纹或者增加防松结构，基础模型的螺纹参数完全按照通用标准建模，啮合间隙控制在合理范围，既不会出现装配干涉，也不会因为间隙过大导致模型失真。

安装边界方面，这套连接副要求被连接件上的穿装通孔直径比螺栓公称直径大0.5到1毫米，方便安装时的对位调整，通孔的同轴度误差不能过大，否则会导致螺栓穿装困难，甚至出现螺纹别劲的情况。拧紧时的扭矩要匹配螺栓的材质等级，常规4.8级碳钢螺栓的拧紧扭矩不能超过对应规格的许用值，避免螺栓杆被拉断或者螺纹滑牙。实际建模的时候，特意把螺栓头部和螺母的六角棱边做了微小的倒角处理，还原真实零件的加工工艺，避免锐边割手的问题，螺纹部分的收尾段也做了合理的退刀结构，符合实际车削加工的工艺特征，不会出现建模时常见的螺纹贯穿到头部的错误结构。

很多刚入行的结构工程师做设计时，经常会忽略紧固件的安装空间预留，这套模型的六角头外形尺寸可以直接用来校核安装时的扳手空间，比如螺栓头部周围需要预留至少半个扳手长度的操作空间，螺母侧同样需要预留对应的拧紧操作空间，不能被周边的结构件挡住，否则现场装配时根本没法发力拧紧。另外，这套连接副的受力路径非常清晰，拧紧后螺栓杆受拉，被连接件受压，螺母和螺栓的螺纹啮合面承受剪切力，设计时只要根据需要的预紧力选择对应公称直径和强度等级的规格就行，不需要做复杂的受力验算，除非是有冲击载荷、交变载荷的特殊场景，才需要额外校核螺栓的疲劳强度。

从三维建模的角度来说，这套模型的螺纹部分做了简化但不失真的处理，既保证了外观和真实零件一致，也不会因为螺纹牙型的细节过多导致整个装配体的文件过大，拖慢整体设计的运行速度，非常适合在大型设备装配里作为标准件直接调用，不需要每次都从头绘制螺栓螺母的模型，能大幅提升结构设计的效率。平时做通讯类小型设备的结构设计时，这类紧固件的用量很大，把标准规格的连接副模型整理好，设计时直接调用，只需要修改螺栓杆的长度来适配不同厚度的被连接件就行，不用反复调整六角头、螺母的尺寸参数，能减少很多重复建模的工作量。
