卧式轴类支撑限位装配结构

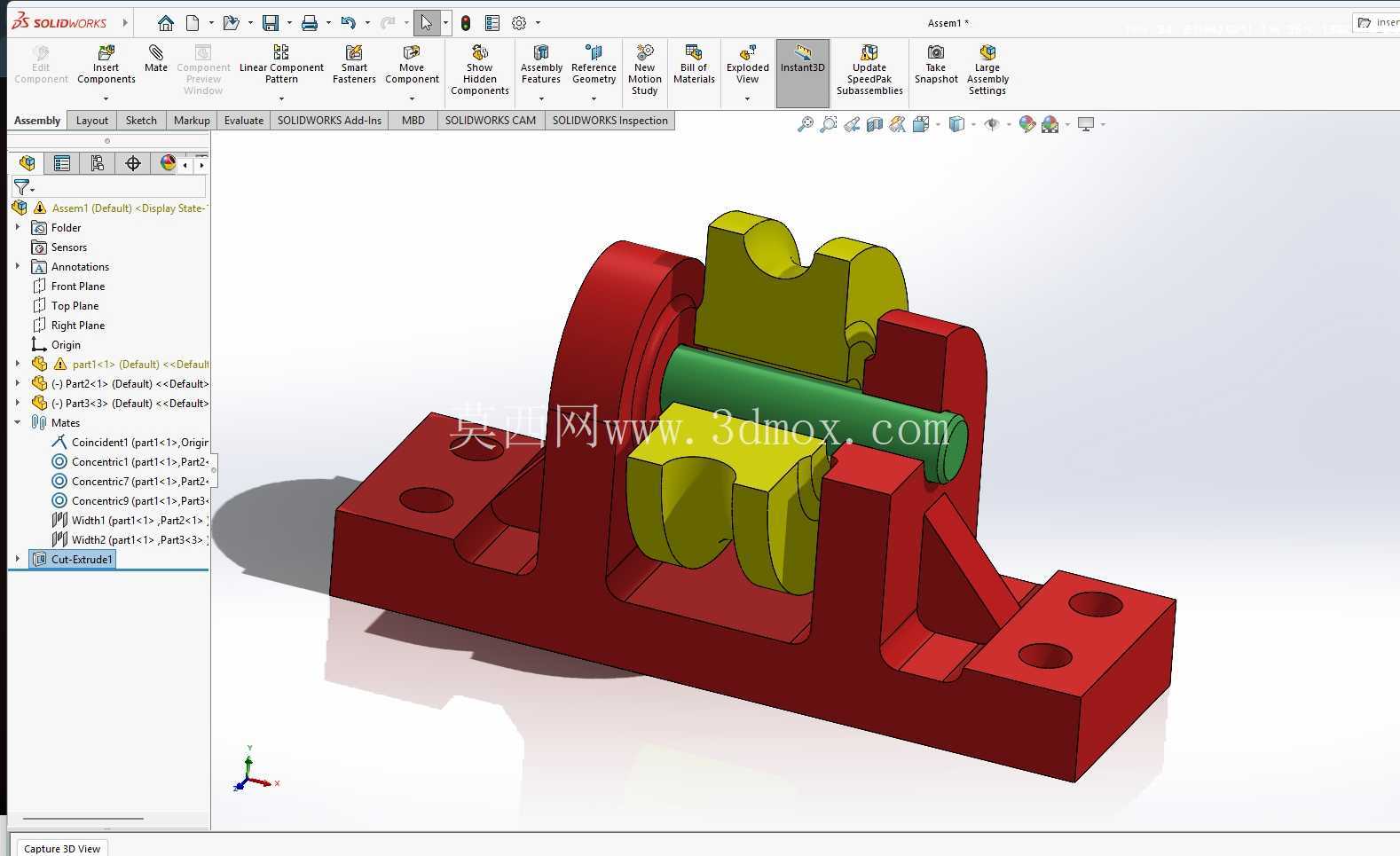

　　这套轴类支撑装配结构，常见于小型工装夹具、非标自动化输送线的从动端支撑、教学实训拆装台架这类场景里，核心作用是给贯穿的圆柱轴件提供径向承载，同时通过两侧的异形限位块约束轴的轴向窜动，避免轴在往复转动或者小幅摆动过程中出现位置偏移，影响整套机构的动作精度。从结构布局来看，底部是一体式铣削成型的凹型安装基座，基座两端向外延伸出带安装沉孔的固定耳，两个沉孔的中心距预留了标准M6内六角螺栓的安装空间，安装面做了0.2mm的铣平公差处理，能保证基座固定在设备台面上时不会出现翘曲，整个基座的总高度控制在80mm以内，横向总长度不超过120mm，属于小型支撑组件，不会占用过多设备内部的安装空间，适配紧凑型设备的布局需求。

　　基座的两个竖直立板上开有同轴的半圆支撑槽，槽的内径和中间贯穿的绿色轴件外径采用H7/f6的间隙配合，既可以保证轴件在槽内转动时没有卡滞，也能把径向跳动量控制在0.05mm以内，满足多数中低速传动场景的精度要求。立板外侧做了三角形的加强筋结构，筋板厚度8mm，和基座、立板采用一体化成型设计，不需要额外焊接或者紧固件连接，能有效抵消轴件承载时对立板产生的侧向弯矩，避免立板长期受力出现外张变形，延长整个支撑结构的使用寿命。

　　两侧的黄绿色异形限位块卡在轴件的环形卡槽位置，限位块的内弧面和卡槽侧壁完全贴合，装配时不需要额外的轴向固定销，只需要将两个限位块对合卡在卡槽内，再嵌入基座立板内侧的定位槽里，就能完成轴向限位，这种设计相比传统的轴端挡圈固定，拆装效率更高，不需要额外在轴端加工螺纹孔或者挡圈槽，也能承受更大的轴向冲击力，适合频繁正反转、存在轴向冲击载荷的工况。中间的贯穿轴件表面做了粗糙度Ra1.6的精车处理，两端没有伸出基座立板外侧，避免轴端和周边其他构件发生运动干涉，轴的有效支撑跨距控制在60mm，根据材料力学简支梁挠度计算，在承受100N径向载荷时，轴中部的最大挠度不超过0.02mm，完全满足小型传动机构的刚度要求。

　　整个装配结构没有多余的冗余零件，所有配合面都做了对应的公差匹配，安装时只需要通过基座两端的沉孔将整个组件固定在设备预设的安装位，再将配套的传动轮或者摆臂安装在轴的中间位置即可，不需要现场做二次配钻或者修配，能大幅缩短设备的装配调试周期。在建模逻辑上，这套结构采用了自下而上的装配思路，先单独绘制每个零件的三维模型，验证单个零件的加工工艺合理性，比如基座的凹型结构可以通过立式铣床一次装夹完成铣削，不需要多工序翻面加工，限位块的异形轮廓可以通过线切割一次成型，加工成本低，适合小批量加工制作；完成单个零件建模后再按照实际装配约束进行组装，提前验证了各个零件之间不存在装配干涉，转动轴件时没有卡滞点，装配间隙符合设计要求。这类支撑结构相比标准的立式轴承座，整体结构更紧凑，轴向限位结构集成在组件内部，不需要额外配置轴向定位零件，在一些安装空间受限、载荷不大的实训设备、小型非标工装里应用十分广泛，设计时也可以根据实际使用的轴径大小、承载需求，等比例调整各个零件的尺寸参数，快速适配不同的使用场景，不需要重新做整体的结构方案设计，能有效缩短非标设计的周期。
