适用于流体仿真分析的文丘里管结构

文丘里管作为经典的差压式流量测量与流体调控元件，在工业流体输送管网、暖通空调循环系统、化工介质输送管线、水处理工艺段、燃烧系统风路调节等场景中有着极为广泛的应用，其核心原理是利用流体流经收缩段时产生的流速变化与压差对应关系，实现对管道内流体流量的精准计量，同时相比孔板等节流元件，它的压损更小、流场稳定性更强，长期运行的能耗优势十分突出。

本次设计的文丘里管结构，严格遵循经典文丘里管的流道型线要求，整体由入口圆柱段、锥形收缩段、圆柱形喉道、锥形扩散段四个核心部分组成，各段之间采用平滑圆弧过渡，完全避免流道内出现直角、台阶等易引发涡流、边界层分离的结构，从几何层面保障流体流经时的流态稳定，减少不必要的能量耗散。入口段的内径与常规工业输送管道的通径保持一致，两端预留的法兰连接结构按照通用管道法兰的安装尺寸设计，螺栓孔的分布圆直径、孔径、密封面形式均匹配对应压力等级的管道法兰标准，可直接与同通径的工业管道实现对接，不需要额外制作过渡转接件，能有效降低现场安装的适配成本。

收缩段的锥角控制在经典文丘里管的合理区间内，保证流体能够平滑加速，不会因锥角过大导致流束与管壁分离，也不会因锥角过小造成整体结构长度过长、占用过多安装空间；喉道段作为流速最高、压差测量的核心区段，内壁面的型线精度要求最高，设计时保证喉道的圆柱度误差控制在极小范围内，同时在喉道对应的管壁位置预留了取压接口的安装位置，可直接安装压差传感器，通过测量入口段与喉道段的静压差，结合流体密度、粘度等参数即可换算出管道内的实时流量。扩散段的锥角同样经过流场验证，采用小角度渐扩设计，让高速流经喉道的流体能够逐步减速，将动能重新转化为压力能，最大程度降低节流过程带来的永久压力损失，这一特性让该结构尤其适用于大流量、低压头的流体输送系统，能够有效降低输送泵的运行功耗。

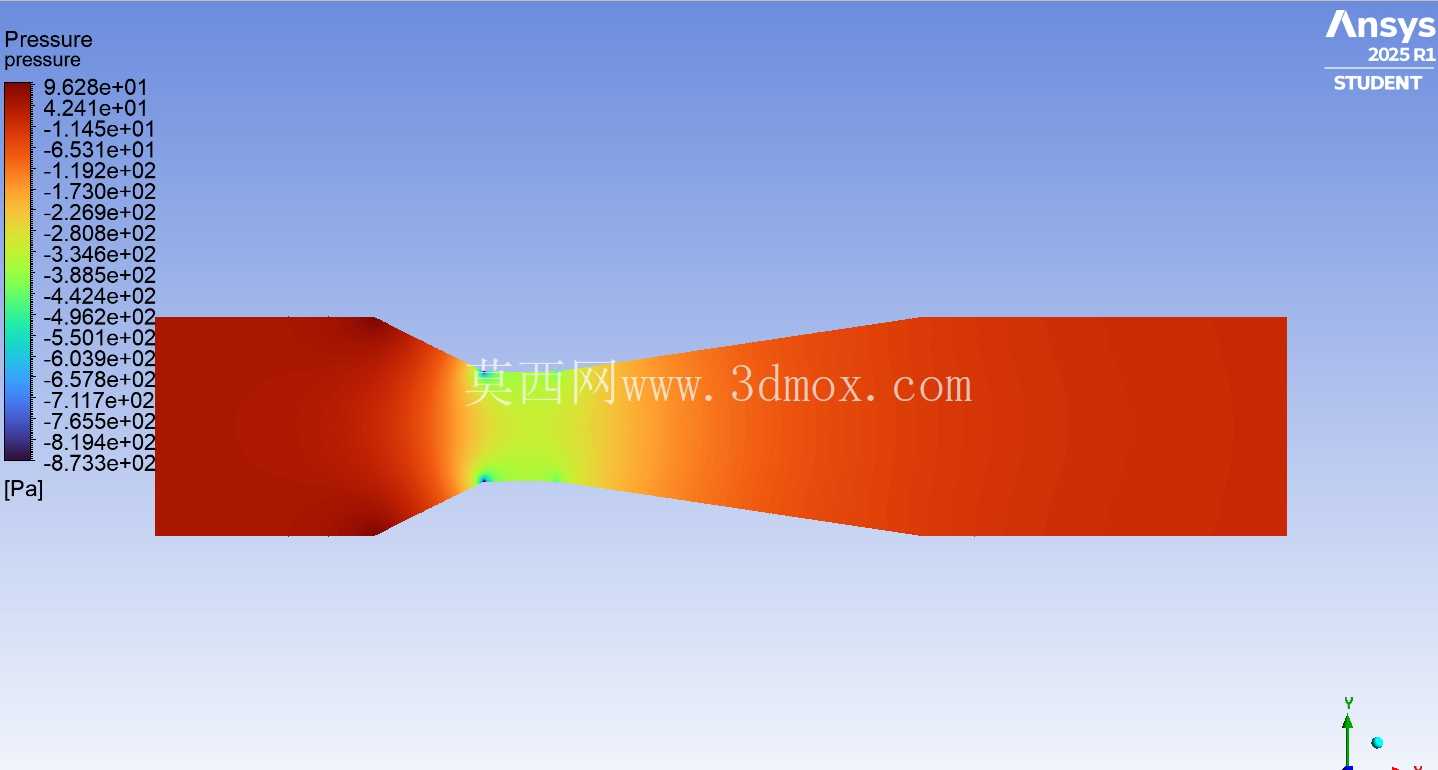

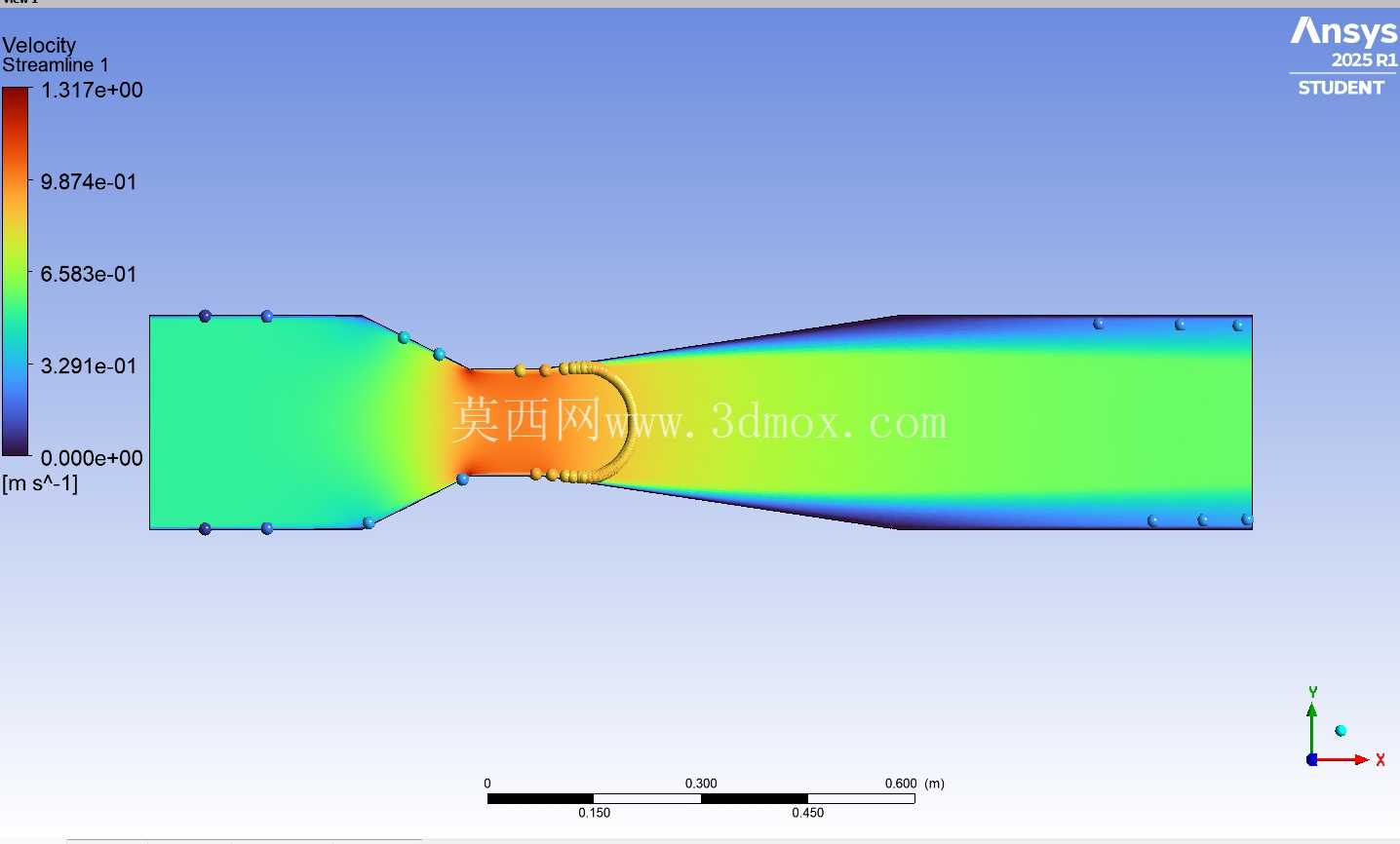

在结构设计过程中，充分考虑了流体仿真分析的使用需求，整个流道的几何曲面连续无破面，实体结构的壁厚按照常规管道配件的承压要求设置，既可以直接抽取内部流道域用于CFD仿真计算，也可以直接用于结构强度校核、流固耦合分析等工程计算场景。模型的几何特征完全参数化，各段的长度、锥角、喉道直径、法兰尺寸等参数均可根据实际工程的管道通径、设计流量、承压等级进行快速调整，不需要重新绘制整体结构，能够大幅缩短不同工况下文丘里管的设计迭代周期。

从安装边界来看，整体结构的轴向长度、最大外径均控制在同规格文丘里管的常规安装尺寸范围内，两端法兰的端面平行度、同轴度均满足管道安装的形位公差要求，现场安装时不需要额外调整管道的支撑位置，可直接替换管线中同规格的其他节流元件。管壁厚度的设计充分考虑了常用工业流体的压力工况，能够满足中低压流体输送系统的承压要求，不会出现因结构刚度不足导致的变形问题，保障长期运行的结构稳定性。

在实际工程应用中，这类文丘里管除了用于流量测量外，还可用于流体混合、粉体气力输送的引射装置、真空发生装置等场景，利用喉道处的高速低压特性实现不同介质的抽吸混合，其平滑的流道结构也不易造成介质滞留，对于含有少量固体颗粒的流体、高粘度流体也有较好的适应性，不容易出现堵塞问题，相比其他节流元件适用的介质范围更广。设计时特意规避了流道内的凸起、凹槽等易积存杂质的结构，所有过流面均为连续平滑曲面，能够减少介质中的杂质在管壁的附着，降低长期运行后的维护清理成本。
