弧形转角钢木组合楼梯三维设计作品

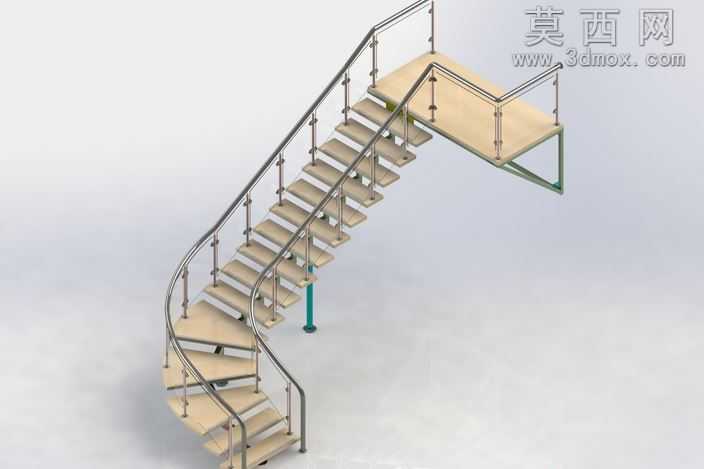

本作品为弧形转角钢木组合楼梯的三维建模成果，建模过程依托参数化三维设计软件完成，整体建模逻辑遵循实际楼梯施工的结构逻辑搭建，从基础的受力支撑构件到表层装饰构件逐一完成建模。首先完成楼梯整体动线的曲线拟合，精准还原弧形段的曲率变化与转角平台的衔接角度，确保楼梯动线流畅自然，符合日常上下楼的步幅适配要求。踏步构件采用实木质感的参数化建模，每一块踏步板的厚度、宽度、悬挑长度均按照民用建筑楼梯的通用规范设置，弧形段踏步随动线曲率做渐变调整，避免出现踏步宽度过窄的使用隐患。支撑结构部分，弧形段采用中柱加侧边悬挑支撑的组合结构，中柱做金属立柱建模，表面做哑光金属质感处理，侧边悬挑的钢支架做精准的厚度与承重角度建模，转角平台处额外添加三角斜撑结构，还原真实楼梯的承重设计逻辑。扶手系统采用不锈钢圆管参数化建模，顺着楼梯弧形动线做平滑扫掠成型，扶手与踏步之间的竖向栏杆做等距排布，每根栏杆的高度统一，与扶手的衔接处做圆角过渡处理，避免尖锐棱角的安全隐患，转角平台处的扶手做闭合环绕设计，与楼梯段扶手顺滑衔接无断点。材质渲染阶段，踏步板赋予浅原木色哑光木纹材质，还原实木踏步的温润质感，金属构件分别赋予拉丝不锈钢与哑光碳钢两种材质，区分扶手栏杆与支撑结构的视觉差异，地面采用浅灰色哑光水泥质感材质做衬托，渲染时采用柔和的漫反射光照，清晰呈现楼梯的结构层次与材质质感，无过曝或死黑的渲染瑕疵。设计过程中充分考量楼梯的实际使用场景，整体结构紧凑合理，既满足小空间内的垂直交通功能，又通过弧形线条与钢木材质搭配兼具装饰性，所有构件的衔接处均做符合实际安装逻辑的处理，无穿模、错位等建模问题，可用于室内装修方案展示、楼梯产品选型参考等场景。
