带侧孔金属板圆锥筒结构设计

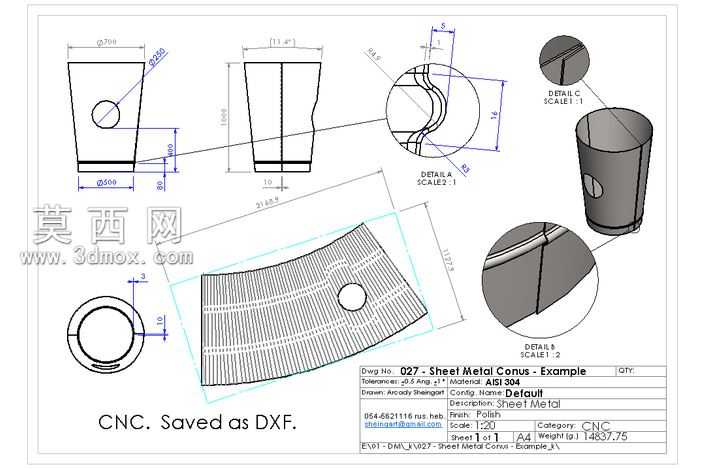

该作品为金属板圆锥筒结构的三维建模设计，整体采用上宽下窄的截顶圆锥筒体形态，建模过程中首先通过草图绘制圆锥的展开轮廓，结合钣金模块的折弯成型逻辑，精准控制锥度参数与筒体壁厚，保证金属板材弯折后接缝处的贴合精度。模型表面赋予哑光金属材质，还原冷轧钢板的细腻磨砂质感，通过环境光遮蔽渲染效果，清晰呈现筒体的曲面弧度与边缘折边的工艺细节，筒体底部设置有一圈加厚卷边结构，用于提升筒体放置时的结构稳定性与边缘强度。筒体侧壁开设两处椭圆形通孔，孔位经过精准定位，一处位于筒体上部靠近大径端口的位置，另一处位于筒体中下部，孔边缘做了圆滑过渡处理，避免钣金加工时出现应力集中开裂的问题。建模时严格遵循钣金加工的工艺规范，预留了板材弯折的工艺余量，接缝处的对齐结构完全匹配实际焊接或咬边加工的装配要求，整体结构无冗余特征，所有尺寸参数均符合常规金属钣金件的加工公差范围。渲染阶段采用柔和的影棚布光，多角度呈现筒体的曲面光影变化，既直观展示了圆锥筒的整体形态，也清晰体现了侧孔的位置、大小与筒体的比例关系，该结构可作为通风管路、物料导流筒、小型容器壳体等场景的基础结构参考，建模逻辑兼顾了设计表现与实际生产的工艺可行性，能够直接用于后续的钣金展开下料、加工成型的生产环节参考。
