棱台形镂空框架徽标支撑结构

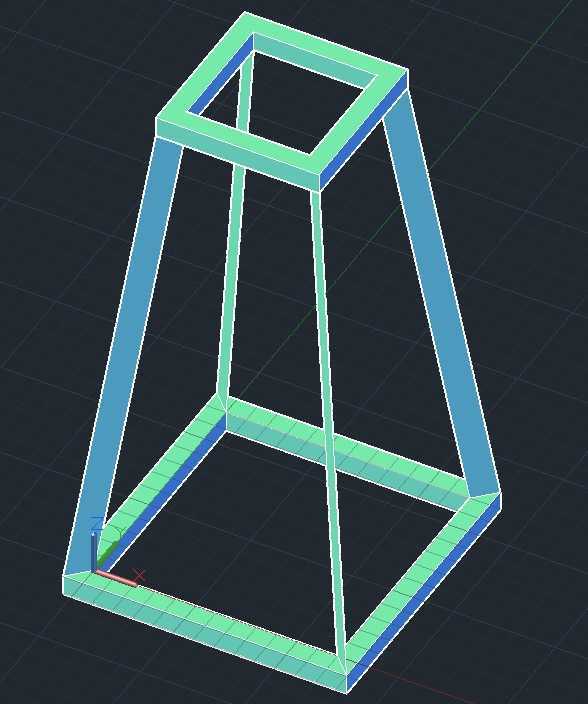

日常做结构设计时，非承重的徽标支撑类构件常被忽略，但这类构件的设计合理性直接影响标识安装后的视觉效果与长期使用稳定性。这款棱台形镂空框架，最初的设计需求是为桌面展示类徽标提供轻量化的立体支撑，区别于传统的实心底座或平面支架，它采用上下双矩形框加斜向支撑梁的结构形式，上框尺寸小于下框，形成稳定的正棱台轮廓，从各个水平视角观察都能呈现均匀的透视收边效果，不会出现单侧视觉遮挡或轮廓变形的问题。

从实际应用场景来看，这类结构可适配展会桌面标识、产品陈列台装饰架、小型文创展品的支撑底座，也可作为模块化展示装置的基础框架单元，搭配透明面板或标识牌使用。因为定位为非承重构件，设计时优先控制整体重量，四根斜向支撑梁采用等截面直杆形式，分别连接上下矩形框的四个对角端点，上下框本身采用等宽的边梁设计，既保证框架的整体轮廓刚度，又避免多余材料造成的重量冗余。

设计过程中首先确定的是安装边界，下框作为整个结构的支撑接触面，需要保证足够的支撑跨度，避免放置时出现侧翻，经过受力模拟验证，下框的单边长度设定为上框的1.6倍时，整体重心落在下框支撑面的中心区域，即使受到轻微的水平触碰，结构也不会发生倾覆。斜梁与上下框的连接位置做了共面处理，所有杆件的连接端面完全贴合，不存在装配间隙，既方便3D打印一体成型，也适合采用铝型材拼接或亚克力粘接的加工方式，不同加工工艺下都能保证连接位置的结构强度。

结构的镂空设计是核心特点，四个侧面均为完全通透的三角形开放空间，没有额外的遮挡面板，一方面可以大幅降低整体重量，减少材料消耗，另一方面通透的结构不会遮挡框架后方的视线，放在桌面展示时不会对后方的展品或文字说明造成视觉阻挡。边梁与斜梁的截面尺寸保持一致，整个结构没有突兀的变径或加厚区域，线条简洁流畅，视觉上呈现统一的几何质感，适配现代简约风格的展示场景。

从安装适配性来看，上框的内框尺寸预留了标准徽标的安装空间，可直接嵌入厚度5mm以内的亚克力标识牌或金属铭牌，不需要额外设计安装卡扣，依靠边框的限位即可固定标识件；下框的底面为完全平整的平面，可直接放置在平整的桌面、展台表面，也可根据使用需求在底面粘贴防滑胶垫，或是预留螺丝孔位固定在硬质展示台面上。整个结构没有复杂的曲面特征，所有轮廓均为直线段构成，建模时通过基准面定位端点后直接生成杆件即可，不需要复杂的曲面放样，建模效率高，后续修改尺寸时只需要调整上下框的边长、整体高度参数，就能快速生成不同比例的同类型框架，适配不同尺寸的徽标展示需求。

需要明确的是，这款结构仅适用于徽标展示、装饰支撑等非承重场景，不能作为承重支架、登高结构或承载重物的置物架使用，因为杆件的截面尺寸是按照非承重工况设计的，若施加额外的竖向荷载，斜梁与上下框的连接位置会出现应力集中，长期受力可能发生结构变形。在实际选型使用时，可根据展示场景的尺寸需求，等比例缩放整体结构尺寸，若需要放大尺寸使用，需要对应放大杆件的截面宽度，保证框架的整体抗变形能力，避免出现杆件弯曲的问题。
