带尺寸标注的斜切式限位支撑块结构

　　在小型工装夹具的定位工位、非标自动化设备的物料承托工位、教学实训的三维建模演示场景中，这类带斜切面的块状支撑构件是十分常见的基础结构件，很多刚接触三维实体建模的从业者，都会从这类规则几何拼接的构件入手，练习空间坐标定位、特征拉伸、布尔运算的基础操作，同时这类构件本身也具备实际的工业使用价值，并非单纯的练习用几何体。从实际使用场景来看，这类支撑块常被安装在输送线的末端挡停位置，斜切面可以引导待加工工件顺着斜面滑入定位槽，避免直角结构对工件表面造成磕碰划伤，也可以作为小型电子元器件组装工位的承托座，不同颜色的面可以对应不同的功能区域：垂直立面用于工件的侧向定位，水平面用于承载工件的重力，斜切面则用于避让工件上的突出结构，防止装配过程中发生结构干涉。

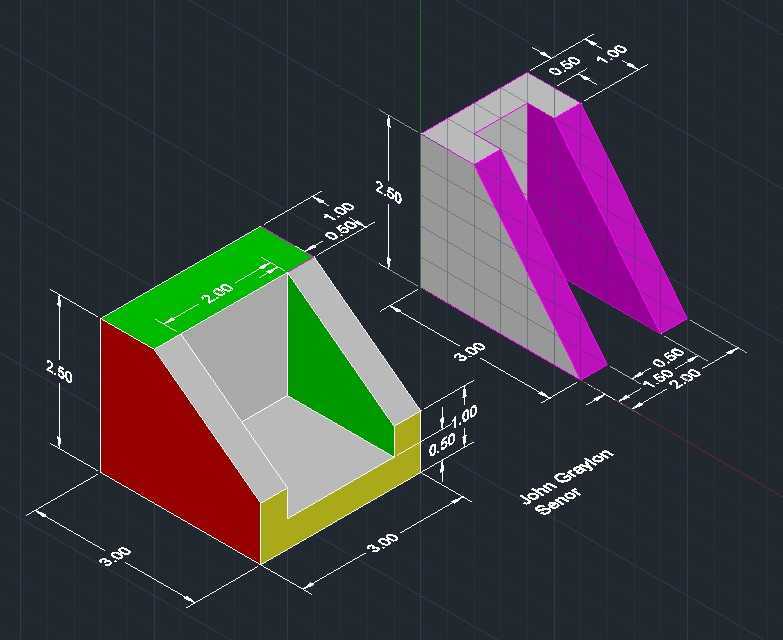

　　设计这类构件的时候，首先要确定安装基准面，也就是构件底部与安装平台贴合的平面，所有尺寸标注都要从这个基准面出发，避免累积误差影响最终的定位精度，从图中标注的尺寸来看，构件整体的底面轮廓为边长3单位的正方形，整体高度为2.5单位，这个尺寸比例可以保证构件安装后的稳定性，重心落在安装面的中心区域，不会因为工件侧向的压力出现倾覆的问题。斜切面的设计并不是随意切割的，斜切的起始位置距离构件侧边0.5单位，斜面向内延伸的水平距离为1单位，垂直方向的落差为1.5单位，这个角度的斜面既可以起到导向作用，又不会因为斜面坡度过缓导致工件滑落，也不会因为坡度过陡失去导向避让的效果。

　　构件边缘预留的0.6单位宽度的凸台结构，是用于安装定位销或者紧固螺丝的位置，凸台的高度为0.5单位，刚好可以嵌入安装平台对应的沉孔中，不需要额外设计定位结构就可以实现快速安装，减少现场装配的调整时间。在建模过程中，这类构件不需要复杂的曲面操作，只需要通过基准面的建立，先绘制底面的正方形轮廓，拉伸到指定高度得到基础方块，再通过斜切基准面的绘制，切除多余的实体部分，最后绘制凸台的轮廓拉伸到对应高度，就可以得到完整的实体结构，整个建模过程需要严格对应每一处尺寸的公差要求，尤其是定位面的平面度、斜切面与基准面的角度公差，都会直接影响后续使用中的定位精度。这类支撑块在实际加工的时候，常采用铝合金或者POM材质加工，铝合金材质的支撑块强度高、耐磨性好，适合用于金属工件的承托定位，POM材质的支撑块表面硬度低，不会划伤工件表面，适合用于塑料件、电子元器件这类表面要求较高的工件定位。安装的时候需要注意，构件的垂直定位面需要与工件的运动方向保持垂直，斜切面的朝向要对准工件的进料方向，紧固螺丝的沉头深度要略大于螺丝头的厚度，保证螺丝安装后不会突出安装面，避免对工件的放置造成干涉。另外，图中展示的两个不同视角的结构，其实是同一个构件的正反两个观察方向，紫色展示的是构件的背面斜切结构，彩色展示的是构件正面的功能面结构，这种多视角的尺寸标注方式，可以让加工人员和装配人员快速理解构件的各个面的功能，不需要反复对照二维图纸查找尺寸，减少识图的误差。在日常的设备维护中，这类支撑块属于易损件，长期与工件接触的定位面会出现磨损，当磨损量超过0.1单位的时候就需要及时更换，因为磨损会导致定位精度下降，直接影响后续工序的加工质量，而这类结构简单的支撑块加工成本低、更换方便，只需要按照三维模型的尺寸重新加工就可以直接替换，不需要复杂的调机过程。

　　很多初学者在建模这类构件的时候，容易忽略安装边界的尺寸，比如凸台的位置距离构件边缘的距离，如果这个尺寸设计过小，安装的时候螺丝孔距离边缘太近，会导致安装平台的螺纹孔强度不足，长期受力后出现滑牙或者开裂的问题，0.6单位的边缘距离刚好可以保证M3或者M4规格的螺丝安装后，螺纹孔周围有足够的材料强度，满足长期使用的要求。斜切面与垂直面的交接位置，设计的时候可以根据使用需求选择是否倒圆角，如果是用于导向的斜面，交接位置倒0.1单位的圆角可以避免尖锐的棱边划伤工件，也可以减少应力集中，避免构件受到冲击的时候在棱角位置出现开裂；如果是用于精密定位的位置，棱角位置就需要保持清角，保证定位的精度。
