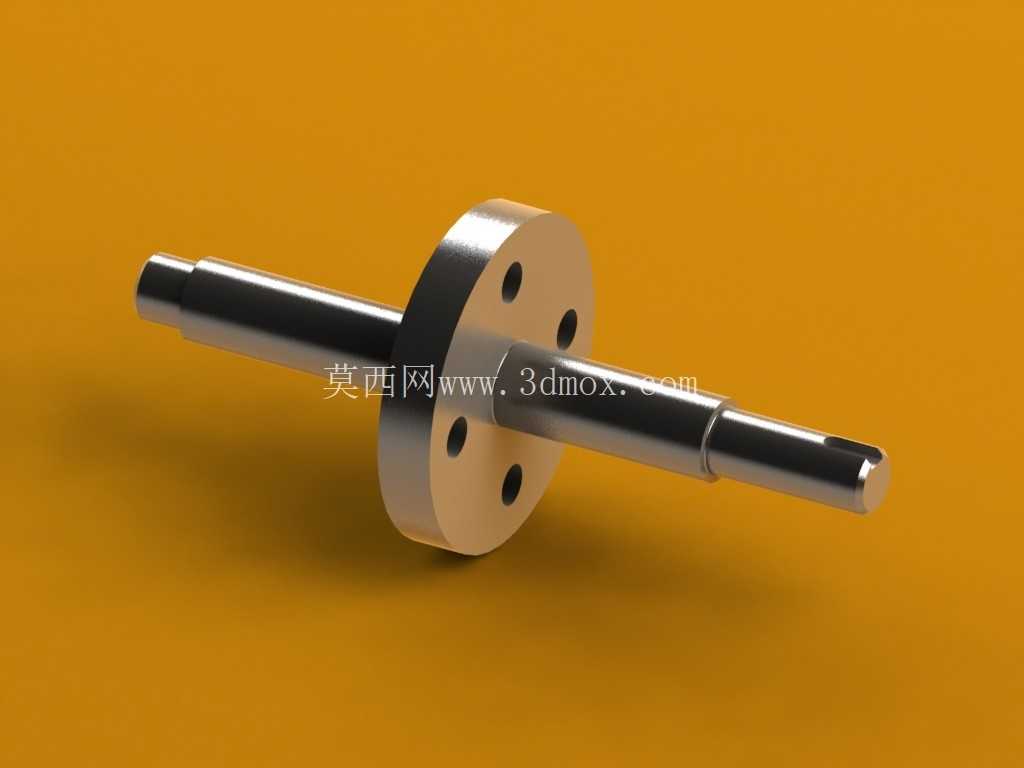

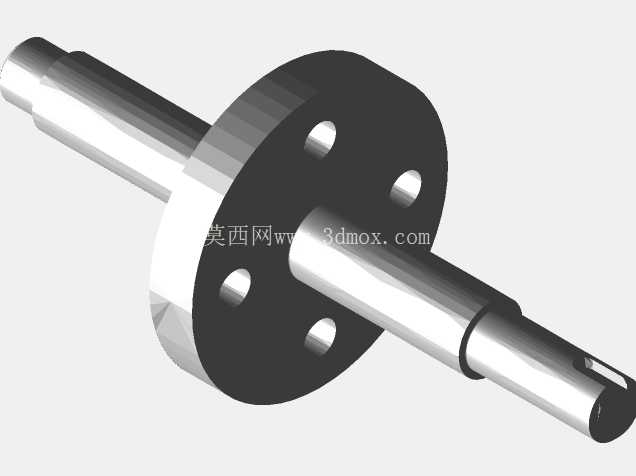

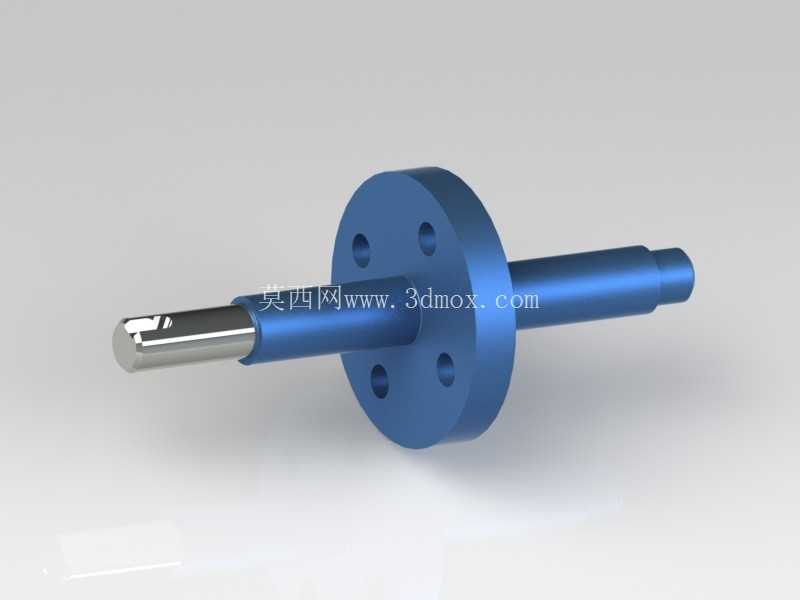

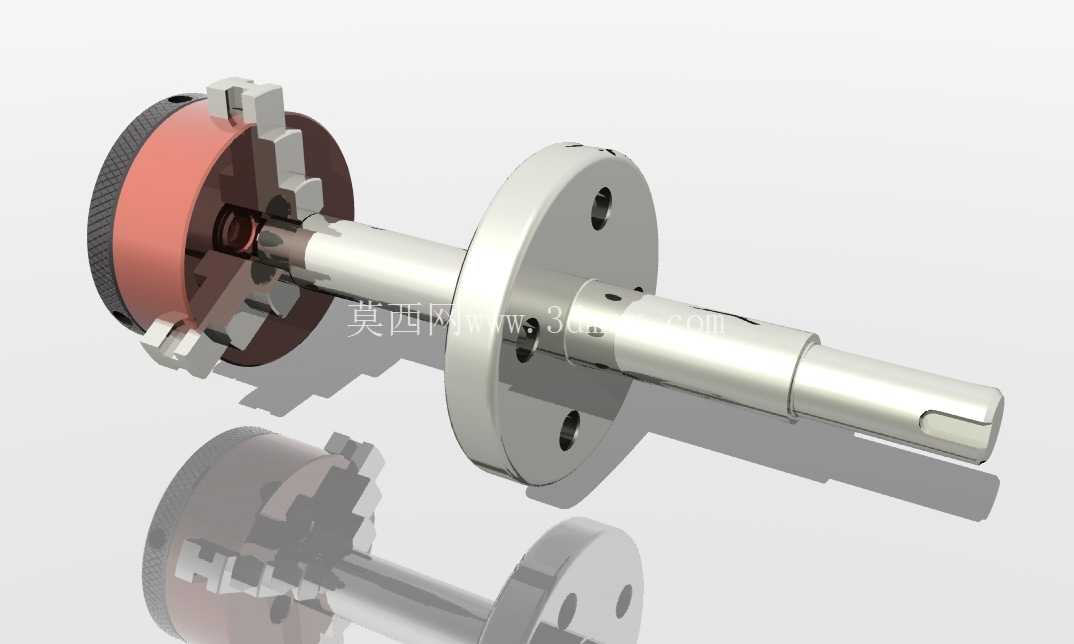

通讯设备用带法兰安装定位壳体轴

　　从结构设计逻辑来看，轴身采用多阶变径设计，不同轴段的直径差是根据对应配合部件的内孔尺寸、承载载荷大小逐一匹配的：靠近法兰盘一侧的粗轴段主要承担径向支撑作用，配合安装在通讯设备壳体内部的轴承衬套，抵消模块转动过程中产生的径向窜动，保证转动过程的同轴度；法兰盘上均匀分布的四个安装孔，采用等节距圆周排布，孔位的位置度公差控制在0.02mm以内，装配时通过微型螺钉直接将轴体与设备内部的固定支架锁紧，避免轴体在长期往复转动过程中出现跟转、移位的问题，相比传统的卡簧定位、过盈压装方式，这种法兰锁紧的结构拆装维护更便捷，也不会出现压装过程中轴身变形、卡簧脱落导致的传动失效问题。这类带法兰结构的轴件，主要应用在小型通讯终端的内部传动与定位机构中，常见于手持通讯设备、便携通讯模组的壳体开合、信号模块位移调节的传动链路里，承担动力传递、部件定位、转动支撑的多重作用，区别于普通光轴，其集成的法兰盘结构直接省去了额外加装定位轴套、挡圈的装配工序，能有效压缩通讯类产品内部的装配空间，适配消费类通讯产品紧凑化的内部布局要求。

　　轴身远离法兰的一端设计有扁位结构，该结构是与驱动摆臂、调节旋钮的配合位，扁位的平面度与对称度直接决定了传动过程的空程量大小，设计时扁位的厚度比对应配合件的槽宽小0.03-0.05mm，既保证装配时能顺利推入，又能将转动回程间隙控制在可接受范围内，避免通讯设备调节时出现空段、卡顿的手感问题。从安装边界来看，轴体的总长度需要匹配通讯设备壳体的内部安装间距，法兰盘的外径不能超过对应安装腔的内壁避让尺寸，轴身各阶的退刀槽宽度、倒角角度都经过适配优化：轴端采用15度导向倒角，方便装配时快速穿入衬套、摆臂等配合零件，不会刮伤配合件的内孔壁；退刀槽的宽度控制在1.2mm，既满足加工时的退刀要求，又不会因为槽宽过大导致轴段的有效配合长度不足，影响支撑稳定性。

　　在实际工况中，这类轴件承受的载荷并不大，主要是低频率、小扭矩的往复转动，因此轴身的表面粗糙度控制在Ra1.6即可满足耐磨要求，法兰盘的安装面粗糙度控制在Ra3.2，保证与支架贴合时没有间隙，避免锁紧后出现倾斜。设计过程中需要重点校核轴身的同轴度，尤其是法兰盘定位端面与轴身轴线的垂直度，若垂直度超差，装配后轴身会出现偏斜，转动时会带动配合部件出现摆动，轻则导致调节手感生涩，重则会磨损相邻的电路元件、屏蔽罩等结构，造成通讯设备的功能故障。另外，轴身的各阶过渡位置都采用圆角过渡，避免应力集中，虽然这类轴件承受的扭矩不大，但通讯设备经常会遇到跌落、冲击的工况，圆角过渡能有效提升轴件的抗冲击能力，避免在冲击载荷下从轴肩位置出现断裂。

　　这类轴件的材料一般选用易切削不锈钢，一方面能满足小型通讯零件的防锈要求，省去额外的表面镀层工序，另一方面易切削钢的加工性能好，能稳定保证各轴段的尺寸精度，适合批量加工生产。在建模过程中，需要重点关注法兰盘上安装孔的位置度、各轴段的直径公差、扁位的对称度这些关键尺寸，装配验证时要模拟实际的转动行程，检查轴体转动过程中是否与周边的壳体筋位、电路板元件存在干涉，尤其是法兰盘的外圆与安装腔内壁的间隙要控制在0.1mm以上，避免装配公差累积导致法兰盘与腔壁发生摩擦，影响转动顺畅度。
