滚花纹理圆形铝顶块重节结构设计

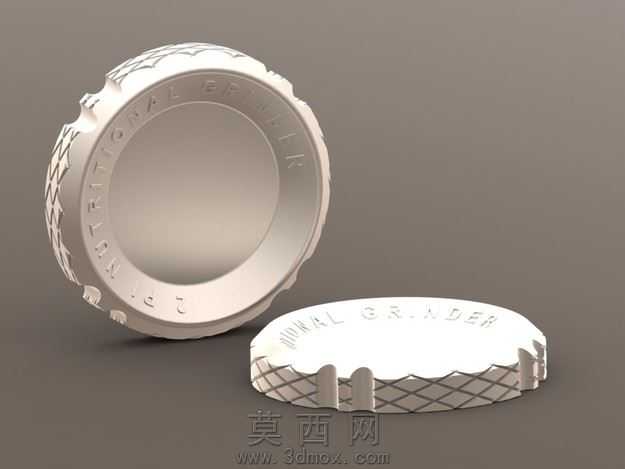

本作品采用SolidWorks进行全参数化三维建模，整体围绕圆形配重压块的实用功能展开结构设计，建模过程中优先保证特征的可编辑性，所有尺寸均关联全局参数方程式，便于后续根据实际配重需求调整整体厚度、外径以及侧壁纹理参数。模型分为立置展示与平放展示两种视角呈现，整体为扁平圆柱形态，侧壁设计有交错菱形滚花防滑纹理，滚花特征采用阵列结合包覆命令生成，纹理深度均匀一致，既保证了手持按压时的摩擦力，也兼顾了外观的精致质感。顶面边缘设计有均匀分布的凸起卡位结构，卡位采用圆角过渡处理，避免尖锐棱角带来的使用安全隐患，同时卡位结构可与配套工装形成卡合定位，防止使用过程中出现滑移错位。顶面区域预留了环形字符雕刻位，可根据实际使用需求刻印规格、标识类内容，字符采用凹陷蚀刻效果建模，深度控制在0.2mm以内，既保证标识清晰可辨，也不会影响顶面的平面度要求。渲染阶段采用哑光金属材质模拟铝合金阳极氧化后的表面效果，材质参数调整为低反光、高粗糙度的亚光银质感，还原铝制配件真实的表面触感，场景采用柔和的三点布光，主光从侧上方打亮滚花纹理的凹凸细节，辅光弱化阴影死黑区域，轮廓光勾勒产品边缘形态，背景选用中性深灰色调，突出产品本身的结构细节。结构设计上充分考虑加工可行性，所有侧壁特征均预留拔模斜度，内凹区域做圆角过渡，避免CNC加工时出现刀具干涉问题，整体壁厚均匀，无薄壁脆弱结构，保证零件加工后的结构强度，可直接用于配重、压合、定位等多种工业场景，模型同时导出了通用STL格式，可直接用于3D打印验证结构尺寸，也可导入CAM软件生成加工刀路进行实际生产。
