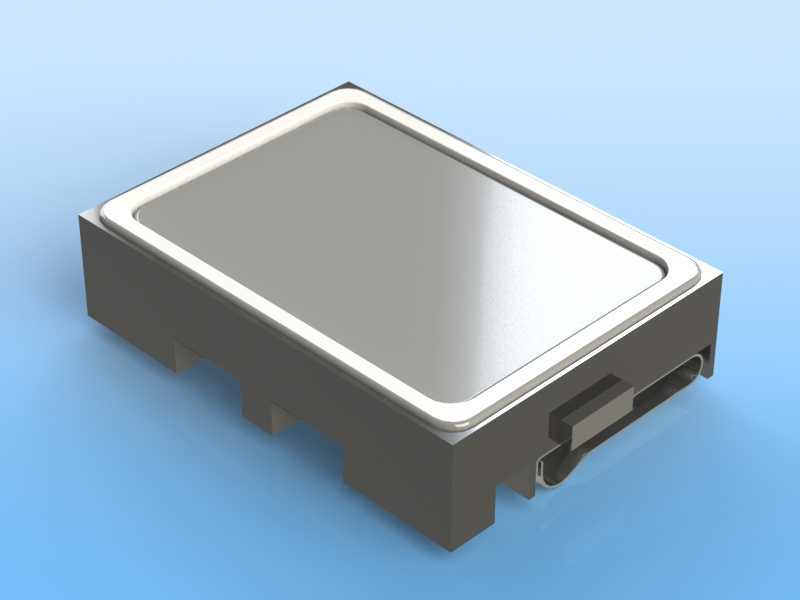

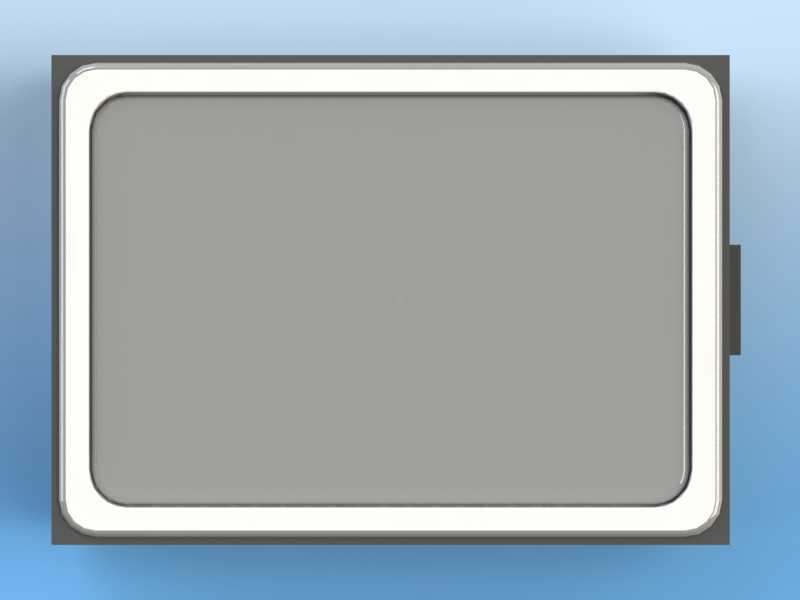

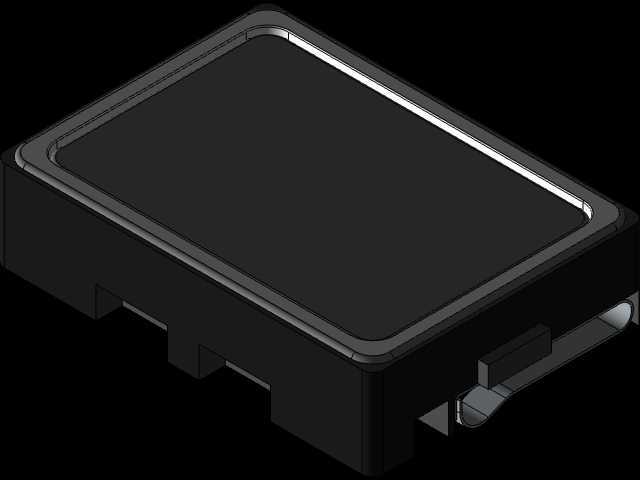

手机内置微型动圈式扬声器结构设计

这款微型扬声器是面向消费类移动通讯终端开发的内置电声组件，核心应用场景是智能手机的音频外放环节，同时也可适配同尺寸规格的便携平板、小型智能穿戴设备的发声需求，承担来电铃声、媒体音频播放、通话免提输出等实际功能。从结构设计逻辑来看，整体采用长条形扁平化布局，完全匹配移动终端内部寸土寸金的堆叠空间，在有限的腔体容积内最大化振动辐射面积，平衡低频响应与整机厚度控制的矛盾。

产品的功能特性围绕移动终端的实际使用需求展开，振膜组件采用复合材质成型，边缘折环做了非线性刚度优化，避免大音量动态下的分割振动失真，磁路部分采用高磁能积的永磁材料搭配极芯结构，将磁间隙的磁通密度均匀度控制在合理区间，保证音圈在轴向运动过程中受力稳定，减少低频段的谐波失真。音圈采用耐高温的漆包线绕制，可承受移动终端短时大功率输出的工况，避免长时间满负载工作下的过热烧损问题。出声侧的定位结构做了限位设计，装配时可直接与终端中框的出声腔对位，不需要额外调整位置，适配产线快速组装的节拍要求。

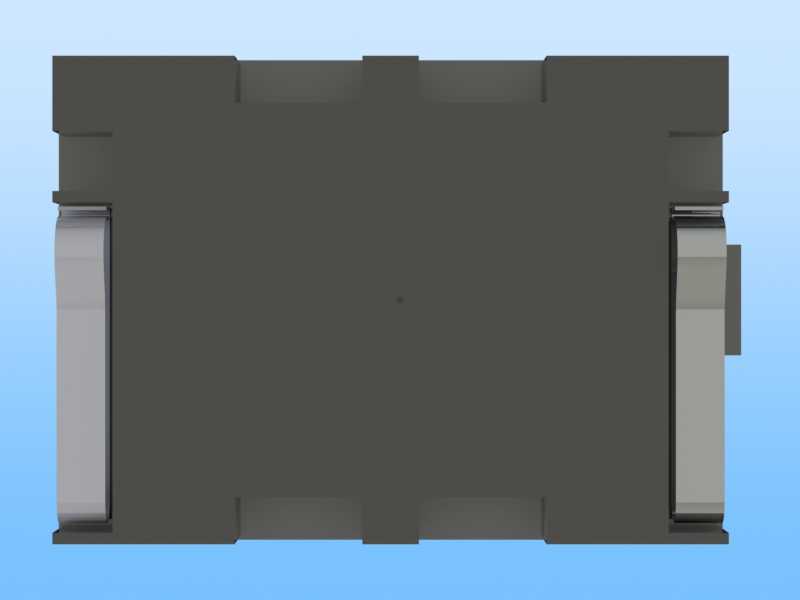

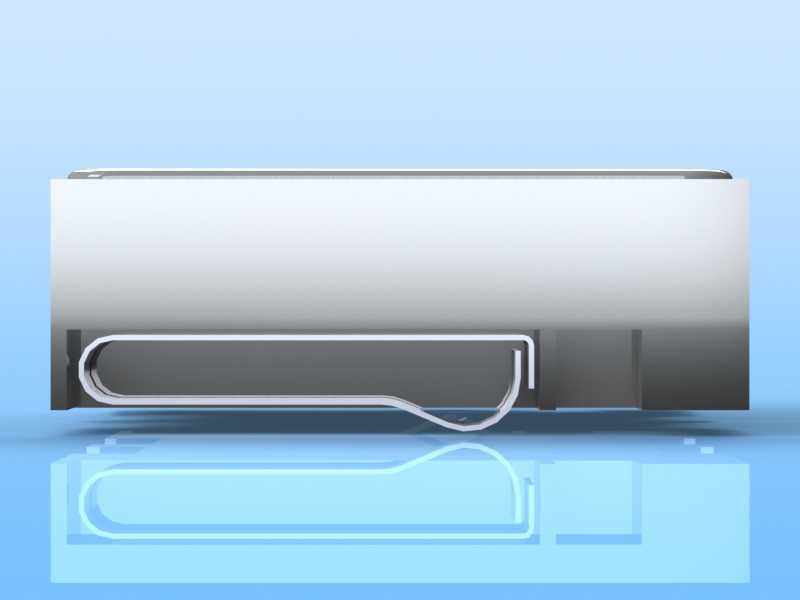

从安装边界来看，整体外形的长宽高尺寸严格对应4英寸级别智能手机的内部预留空间，壳体侧边的柔性排线出线方向做了预弯折处理，排线末端的焊盘位置匹配主板端的接触弹片间距，组装时不需要额外弯折排线即可完成对位，避免排线过度弯折导致的线芯断裂风险。扬声器的背部设置有定位凸点，可卡入中框对应的定位凹槽内，配合周圈的泡棉密封胶层，实现出声腔与后腔的声学密封，避免声短路导致的低频衰减。

设计过程中重点考量了终端跌落工况下的结构可靠性，磁路部分与壳体的连接采用卡扣加胶接的双重固定方式，在1.2米高度自由跌落的冲击载荷下，磁钢不会出现移位脱落问题；振膜边缘的压合宽度做了加宽处理，避免冲击下振膜从压合位置脱开导致的失效。出声网的防护结构与终端中框的防尘网配合，可阻挡日常使用中灰尘、汗液进入扬声器内部，降低异物卡滞振膜导致的破音、无声故障概率。

电声性能匹配方面，这款扬声器的频响曲线针对移动终端的小腔体特性做了专门调校，在0.5cc的典型后腔容积下，低频下限可覆盖至常用人声频段，中频段的频响波动控制在较小范围，保证人声通话的清晰度，高频段做了平滑衰减，避免刺耳的尖峰感。阻抗特性匹配终端常用的音频功放输出参数，不需要额外的阻抗匹配电路即可直接驱动，简化主板端的电路设计。

在结构细节处理上，扬声器的外壳采用耐高温的工程塑料注塑成型，可耐受SMT回流焊的温度区间，适配终端产线的表面贴装工艺，不需要单独设置后焊工序，提升组装效率。壳体的合模线位置做了错位设计，避免合模缝溢料导致的装配尺寸超差，所有边角位置都做了R角过渡，避免组装过程中划伤周边的柔性线路板或电池组件。音圈的引线做了张紧度优化，在大振幅运动时引线不会碰触振膜或磁路部件，避免产生异常的摩擦杂音。
