AA电池接触固定弹簧电池架结构

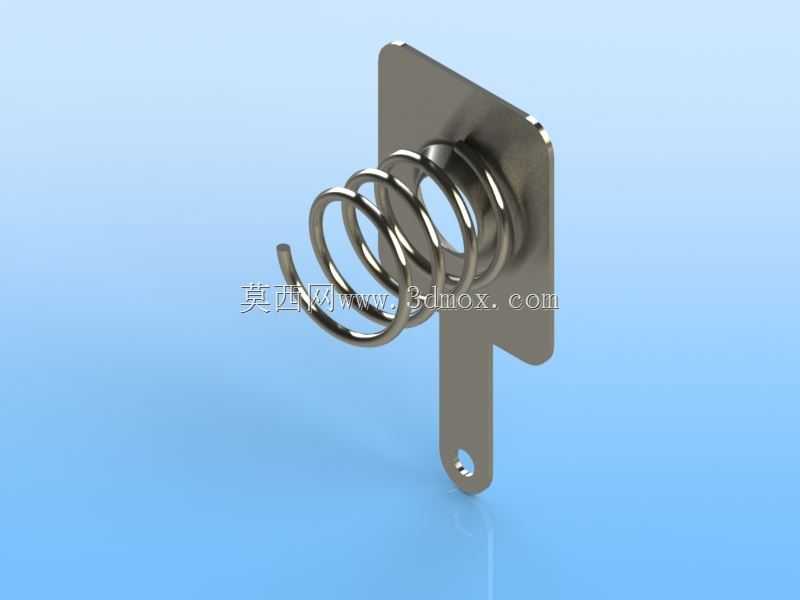

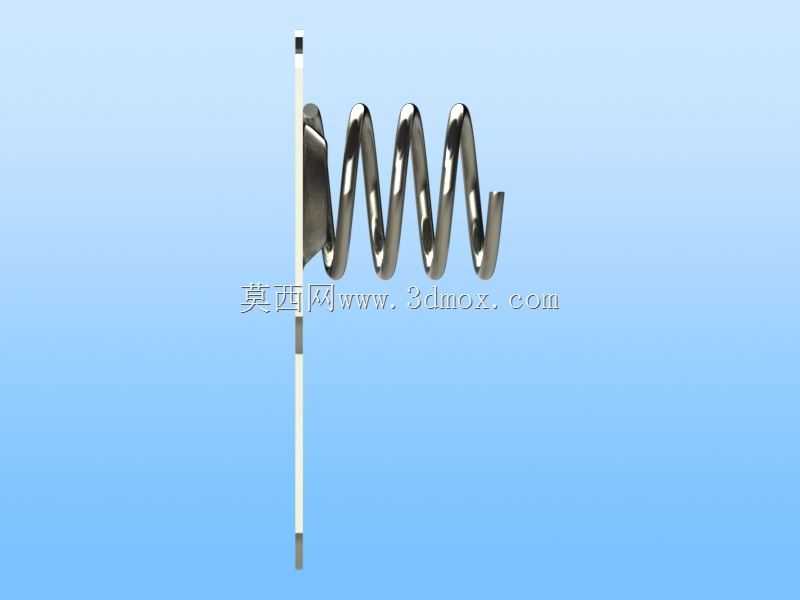

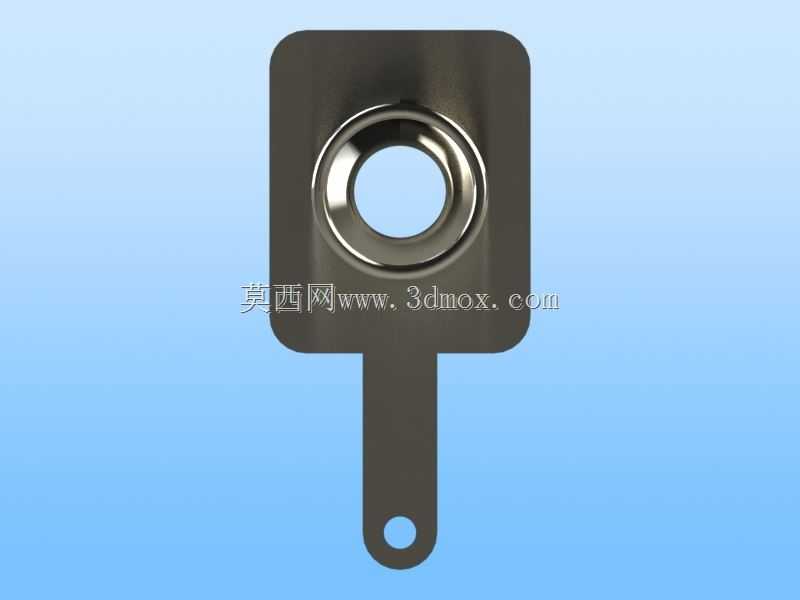

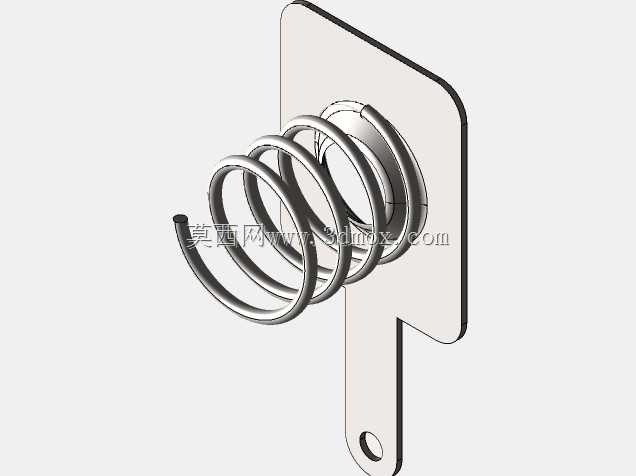

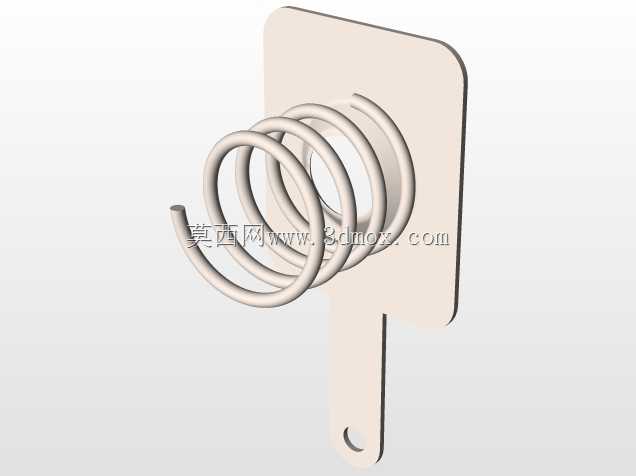

这款AA电池配套接触架，是小型电子设备电池仓内的核心导电固定部件，广泛应用于遥控器、无线鼠标、便携数码小家电、手持检测仪器、儿童电动玩具等采用单节或多节AA电池供电的民用及工业小型电子设备中，承担着电池定位、电路导通、接触压力维持的核心作用，是电池供电类产品不可或缺的基础五金配件。从功能特性来看，该部件整合了固定安装片与接触弹簧两个功能单元，后端的片状基体采用冲压成型工艺加工，边缘做圆角钝化处理，避免组装过程中划伤操作人员或设备内部线材，基体下方延伸出带安装孔的定位支脚，可直接插入设备壳体预设的卡槽或通过螺丝锁附固定，安装后不会随电池插拔产生位移，能长期维持稳定的装配位置。前端的接触弹簧采用螺旋压缩结构设计，弹簧圈径与AA电池的负极端面尺寸匹配，当电池推入电池仓时，弹簧会受到轴向压力产生压缩形变，依靠金属自身的弹性回复力持续向电池端面施加稳定的接触压力，避免设备受震动、摔落时出现接触不良、供电中断的问题，弹簧的端头做磨平处理，与电池端面接触时不会刮伤电池镀层，同时能保证接触面积充足，降低接触电阻，减少大电流放电时的接头发热问题。从设计思路来看，该部件采用一体化设计思路，固定片与弹簧的连接部位采用铆压加固工艺，避免长期反复压缩弹簧后出现连接脱落、弹簧歪斜的问题，整体结构没有多余的冗余设计，在满足接触压力、安装强度要求的前提下尽可能压缩占用空间，适配小型电子设备内部紧凑的装配空间。在安装边界上，该电池架的固定片厚度适配常规0.3-0.5mm的五金冲压件通用安装槽宽，支脚安装孔的位置符合小型电池仓的通用布局规范，弹簧自由长度适配AA电池仓的常规深度公差，安装后弹簧压缩行程处于合理弹性区间，既不会因为压缩量过大导致弹簧长期处于极限形变状态提前出现弹性衰减，也不会因为压缩量不足导致接触压力不够，能够适配不同厂家生产的AA尺寸电池的长度公差，保证不同品牌的电池装入后都能获得稳定的接触效果。该部件的导电接触面做了镀镍防锈处理，在长期使用过程中不容易出现氧化锈蚀，能维持稳定的导电性能，适合在常规室内温湿度环境下长期工作，是小型电池供电设备中可靠性极高的接触连接件。
