PCB板载电池连接固定金属冲压件

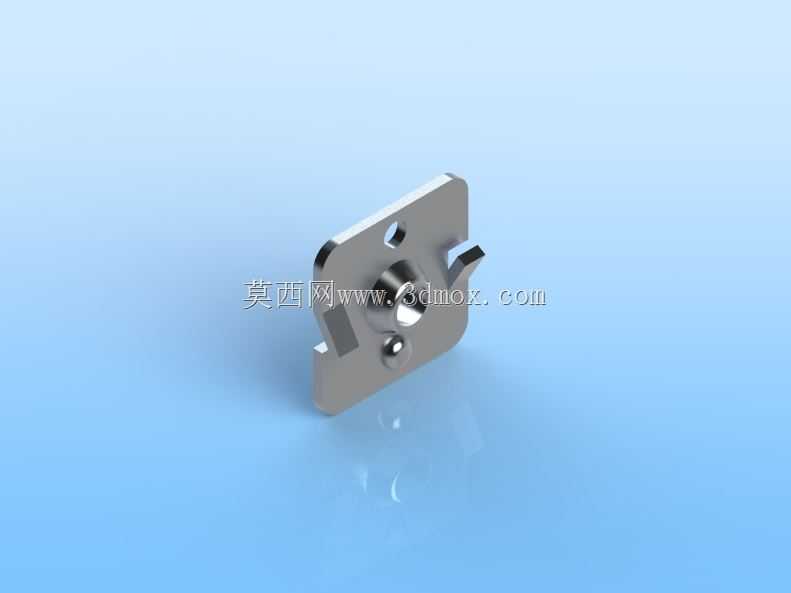

　　在消费电子、小型工控终端、便携检测设备的板级电源回路设计中，这类金属连接部件承担着纽扣电池或小型片状储能元件与PCB印制板之间的导电、固定双重作用，是板载备用电源回路里极易被忽略但直接影响设备掉电数据保存可靠性的核心小零件。不同于常规引线式电池座，该零件采用一体化冲压成型结构，没有额外的铆接或焊接拼接点，从根源上避免了拼接位置接触电阻过大、长期振动后松脱接触不良的问题，整体采用弹性不锈钢带冲压而成，接触部位预压成型的凸点结构，能在电池装入后提供稳定的正向接触压力，即使设备经历运输振动、温度循环导致的壳体微小形变，也能保证接触界面的压力稳定，不会出现瞬间断电导致的RTC时钟复位、存储参数丢失的问题。

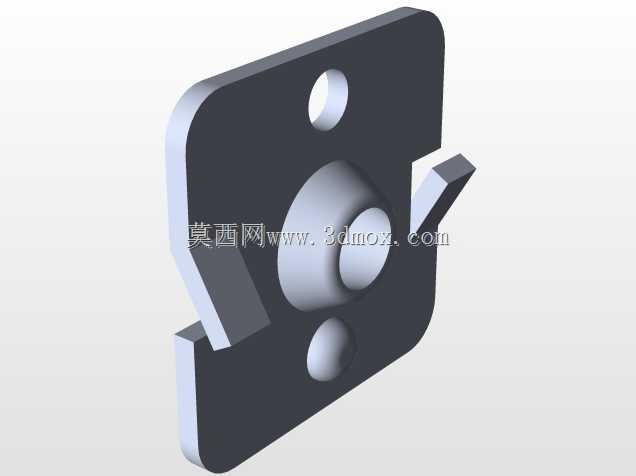

　　从安装边界来看，该零件的基板部分为带定位缺口的平板结构，两个定位凸耳刚好对应PCB上预先开设的两个定位孔，安装时先将凸耳插入PCB定位孔，再经过波峰焊或回流焊完成固定，不需要额外的螺丝或卡扣辅助，整体安装后的突出高度控制在3mm以内，不会占用板上过多的垂直空间，对于内部空间紧凑的便携设备来说，这种低剖面设计能给上层壳体或其他元器件留出足够的安全间隙，避免组装时出现干涉。零件侧边的卡爪结构是专门为电池限位设计的，当纽扣电池按入连接位后，卡爪会卡在电池的侧边台阶处，不需要额外的电池压盖，就能防止设备跌落时电池从连接位脱出，同时卡爪的弯折角度经过反复校核，既不会因为弯折角度过大导致电池装入困难，也不会因为角度过小导致固定力不足，正常装入后电池的拔出力控制在8N到15N之间，既满足日常使用的固定需求，也方便后期更换电池时不需要借助专用工具就能完成操作。

　　设计这类零件的时候，首先要考虑的是材料的选型，普通的黄铜材料虽然导电性能好，但弹性不足，长期受压后容易出现应力松弛，接触压力会随着使用时间延长逐渐下降，因此选用301不锈钢作为基材，经过调质处理后既有足够的硬度保证结构强度，也有合适的弹性满足接触压力要求，表面镀镍处理既提升了导电性能，也能在长期使用过程中避免氧化生锈导致的接触电阻升高。接触凸点的位置设计也经过多轮验证，凸点正对电池的负极中心区域，避开电池外壳的封边位置，保证接触位置始终在电池的有效导电区域内，不会因为电池的生产尺寸公差导致接触偏移。零件上预留的两个焊接焊盘，在PCB设计时需要对应设置足够面积的阻焊开窗，焊接后的焊锡爬升高度不能超过零件的基板平面，否则会导致电池装入时被焊锡顶起，出现接触不良的问题。

　　在实际应用场景中，这类连接件广泛用在智能电表、家用路由器、工业PLC模块、便携医疗检测设备的主板上，作为RTC时钟芯片、备用存储芯片的供电回路连接件，相比传统的插件式电池座，这种一体化冲压件的成本更低，自动化贴装效率更高，能够适应SMT流水线的高速贴装要求，不需要人工后续插件，能有效降低整板的组装成本。同时因为整体结构没有活动部件，其使用寿命远高于带弹簧的顶针式电池连接器，在-40℃到85℃的工作温度范围内，都能保持稳定的接触性能，不会因为低温导致材料弹性下降、高温导致材料加速老化，满足工业级设备的宽温使用要求。在建模过程中，需要重点关注冲压折弯处的圆角处理，所有折弯位置都预留了冲压工艺要求的最小内R角，避免折弯时出现材料开裂的问题，同时所有锐边都做了微小的倒钝处理，防止生产组装过程中划伤操作人员的手部，也避免锐边刺破电池的绝缘封装层导致短路风险。零件的整体形位公差控制在0.05mm以内，保证贴装时吸嘴能够稳定拾取，定位孔与PCB定位销的配合间隙控制在0.1mm以内，焊接后不会出现偏移，保证电池装入后的位置精度。
