针织机弧形连接托架结构设计

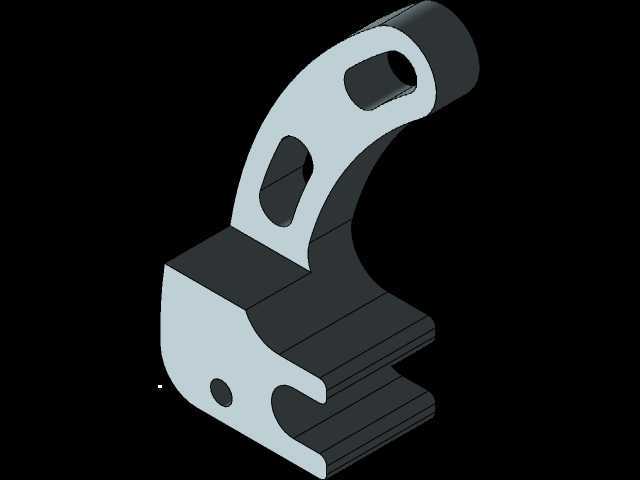

　　在针织圆机、横机等纺织针织设备的装配体系中，这类弧形连接托架是承担侧装组件定位、载荷传递的核心小型结构件，日常设备运维中常因长期受交变振动、纱线飞絮堆积卡滞出现磨损断裂，属于针织设备备件清单里更换频次不低的易损结构件。从结构细节来看，该构件整体采用弯弧过渡的异形构型，主体壁厚均匀，适配压铸或粉末冶金一次成型的加工工艺，也可通过45号钢铣削加工后做发黑防锈处理满足小批量备件需求。构件上部开设两个长圆形调节孔，孔边做了0.5mm的倒角去毛刺处理，既可以规避安装时螺栓卡滞的问题，也能提供±3mm的安装调节余量，抵消机架焊接加工带来的装配公差，避免硬装配导致的构件内应力集中。

　　下部的叉型开口结构是核心的卡接定位部位，开口宽度匹配针织机侧装导纱杆的安装座厚度，开口根部做了R2的圆弧过渡，避免应力集中导致的开口开裂，开口旁侧的小圆孔是定位销孔，安装时先穿入圆柱销完成构件与机架的初定位，再穿入螺栓锁紧，能大幅降低现场装配的对位难度，减少装配工时。设计这类构件的时候，首先要核算的是安装边界尺寸：弯弧段的曲率半径要完全匹配针织机侧机架的弧形安装面，保证安装后构件与机架面完全贴合，不会出现局部悬空导致的锁紧后变形；上部两个长圆孔的中心距要对应机架上的预装螺栓孔位，偏差控制在0.1mm以内，避免出现孔位错位无法安装的问题；下部叉口的深度要满足导纱座的卡入深度要求，既要保证卡接后不会出现径向窜动，也要预留0.2mm的间隙方便拆装维护。

　　从受力角度分析，该构件日常承受的载荷主要来自导纱组件的自重以及设备运行时的横向振动冲击力，所以在壁厚设计上，主体承力段壁厚设置为4mm，弯弧过渡段适当加厚到5mm，既不会因为壁厚过大增加不必要的材料成本，也能保证长期受交变载荷下不会出现疲劳断裂。构件表面没有多余的装饰性结构，所有外露棱边都做了倒钝处理，避免车间装配、运维人员操作时被锐边划伤，也能减少纱线飞絮在棱边处的勾挂堆积，降低日常清洁维护的工作量。

　　在实际选型替换时，需要重点核对三个尺寸参数：一是下部叉口的内净宽度，必须和待安装的导纱座安装厚度匹配，间隙过大会导致运行时构件晃动，带动导纱杆偏移影响针织走线精度，间隙过小则会出现装配卡滞无法安装的问题；二是上部安装孔的中心距与孔型，长圆孔的长度方向要和安装调节方向一致，否则会失去公差补偿的作用；三是弯弧段的贴合面弧度，必须和机架安装面曲率一致，否则锁紧螺栓后构件会出现翘曲变形，长期运行容易在弯弧处出现断裂。这类小结构件看似不起眼，却是针织设备走线系统稳定运行的基础，一旦出现断裂失效，会导致导纱杆位置偏移，引发纱线张力不均、断纱等问题，直接影响针织面料的成品质量，所以在建模设计时，每一处过渡圆角、每一个孔位的尺寸公差都需要结合实际装配场景反复校核，不能照搬通用支架的结构参数随意修改。
