带升降机构的拖挂式运输拖车设计

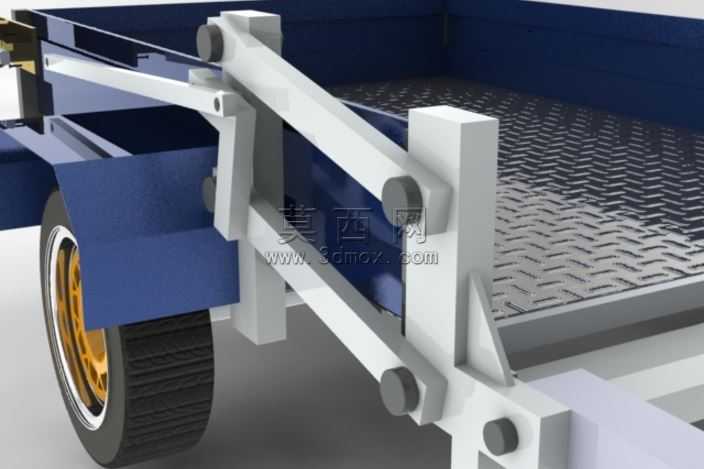

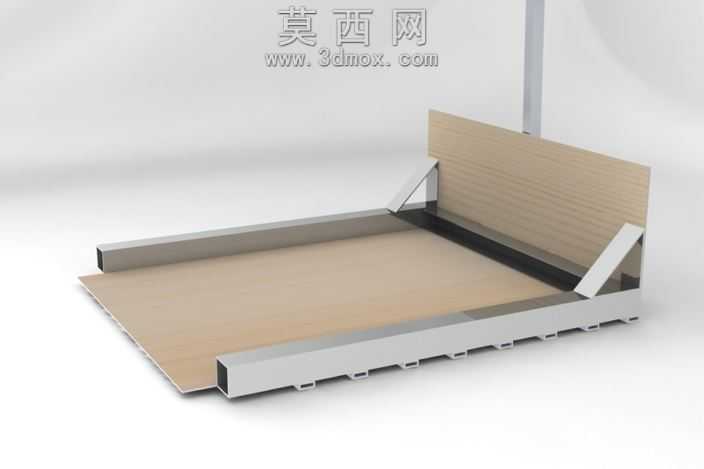

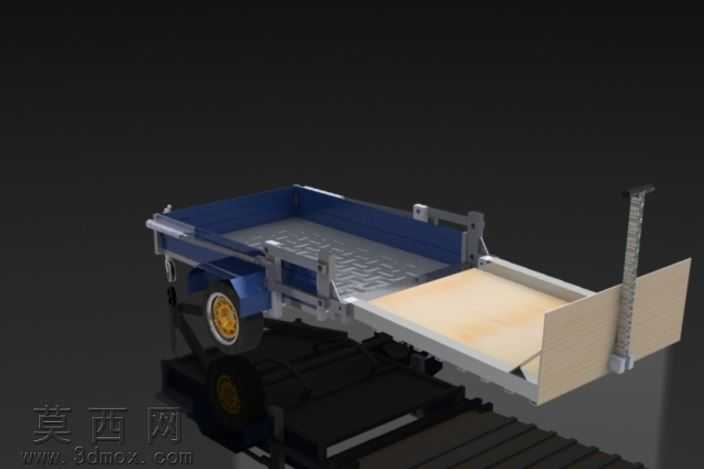

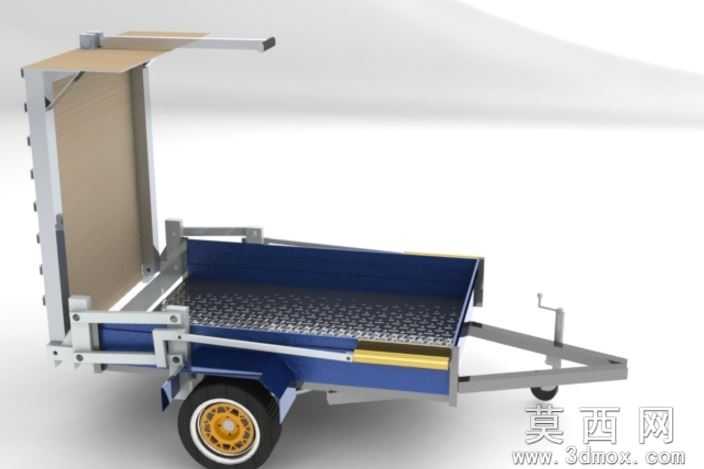

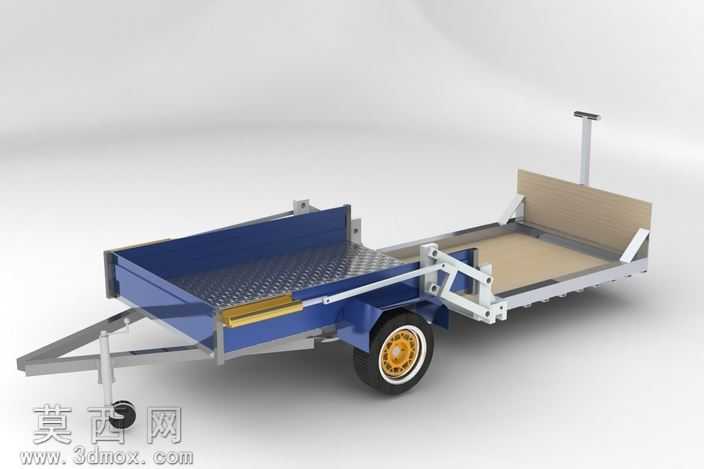

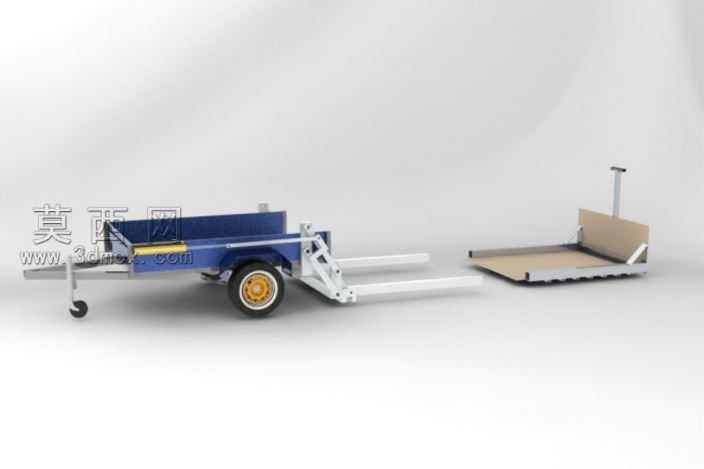

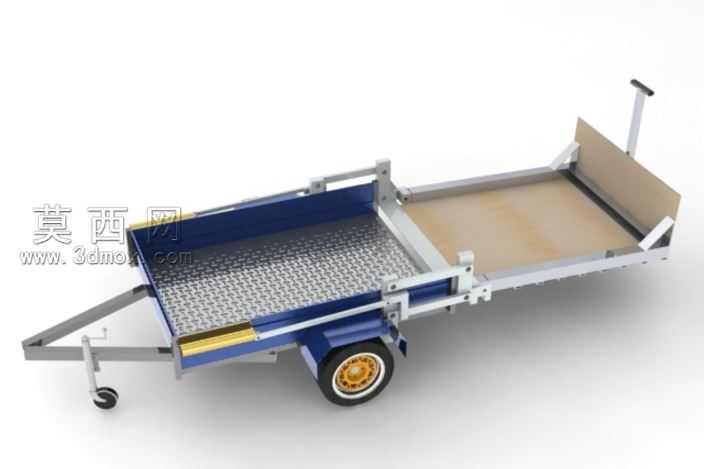

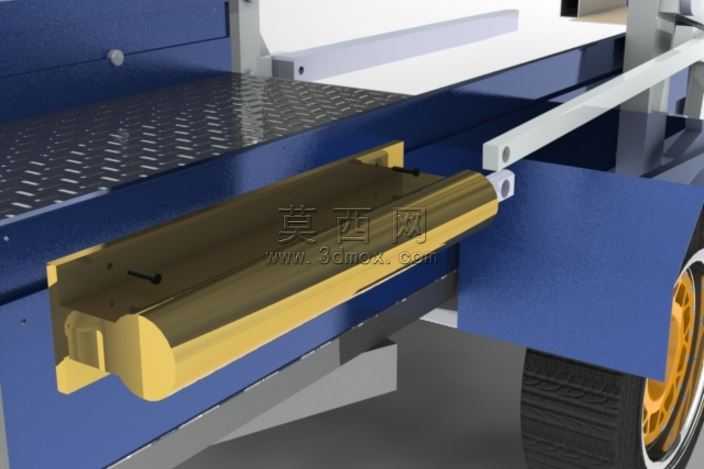

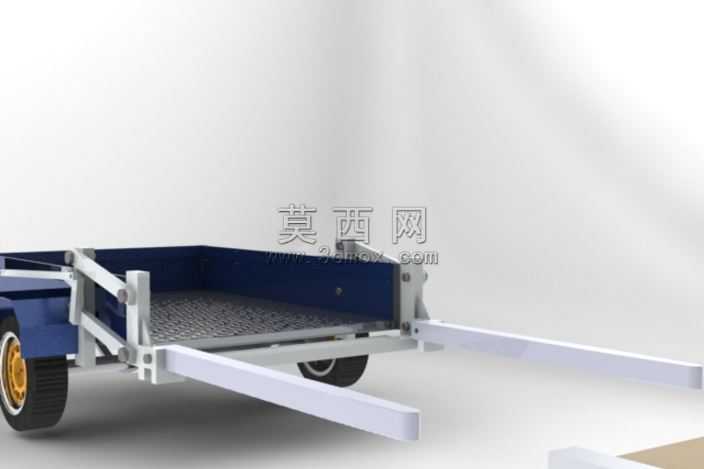

本作品为带升降调节功能的拖挂式运输拖车三维建模设计，整体采用三维参数化建模方式完成全结构搭建，首先基于拖挂运输的实际使用场景确定整体尺寸边界，将整车划分为牵引连接模块、升降铰接机构、主承载货厢、辅助承载平台、行走轮组、驻车支撑结构六个核心部分逐一建模。建模过程中对各部件的装配关系做了精准约束，牵引端设置有可调节高度的驻车支撑轮，适配不同牵引车辆的拖挂接口高度，行走轮组采用带轮毂的橡胶轮胎结构，轮轴与车架的连接位置做了加强结构设计，保证重载工况下的结构强度。升降机构采用平行四边形铰接举升结构，搭配直线驱动元件实现辅助承载平台的高度调节与角度翻转，可实现不同高度装卸货场景的适配，降低人工搬运的作业强度。材质渲染阶段，主货厢底板采用花纹防滑钢板材质，侧围挡板做蓝色金属漆面处理，铰接结构件采用镀锌银白色金属质感，轮胎做黑色橡胶带胎面纹理的材质表现，承载平台的木质栏板做浅木色纹理材质，驻车支腿、牵引架等结构件做灰色金属防锈漆面处理，各部件的材质区分清晰，可直观展现不同结构的材质属性与功能分区。设计过程中重点优化了升降机构的铰接点位置，保证举升过程中平台运行平稳无卡滞，同时对整车的载荷分布做了模拟校核，将主要承载结构的受力点布置在轮轴附近，降低牵引端的下压力，提升拖挂行驶的稳定性，货厢边缘设置有可拆卸的挡板结构，可根据运输货物的尺寸选择安装或拆除，拓展整车的使用场景，铰接位置的销轴、连接螺栓等标准件均按实际规格建模，保证模型可直接用于后续的工程出图与结构验证。
