带减重镂空结构的特殊齿形正齿轮

这款特殊齿形正齿轮的设计，最初是针对中小功率传动场景里常规直齿轮惯量偏大、高速运转风阻明显的痛点做的优化，在做结构方案的时候，最先敲定的是齿部参数，因为要适配现有同模数的啮合齿轮，齿距、压力角都沿用了常规正齿轮的标准参数，保证啮合侧隙、重合度都在通用传动的允许范围内，不需要改动配对齿轮的参数就能直接替换使用，这点在设备改造场景里实用性很强，不用重新调整整套传动副的啮合关系，能大幅降低改造成本。

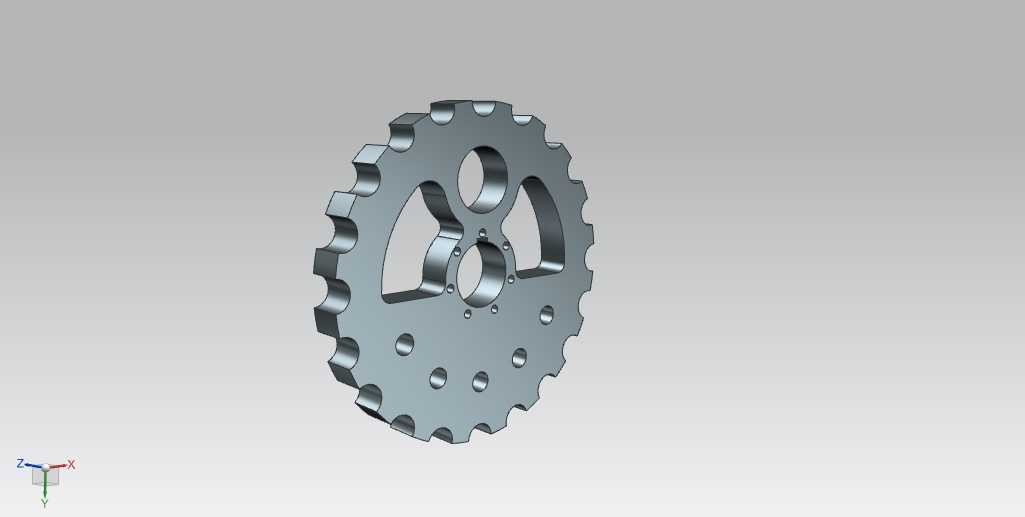

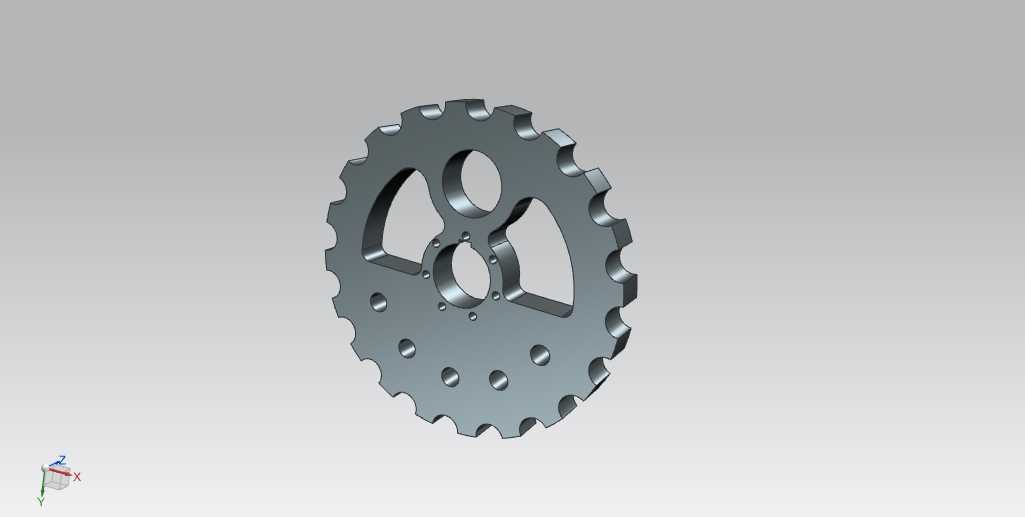

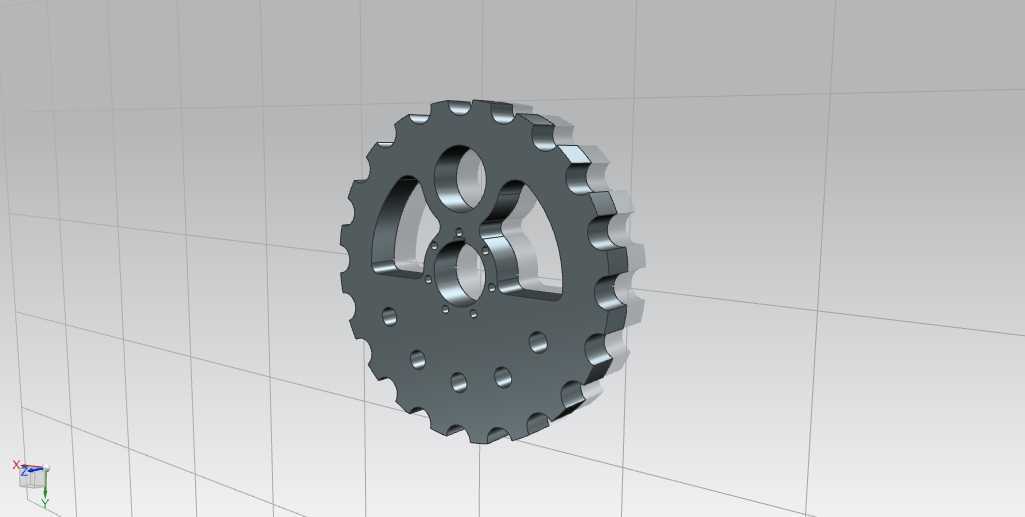

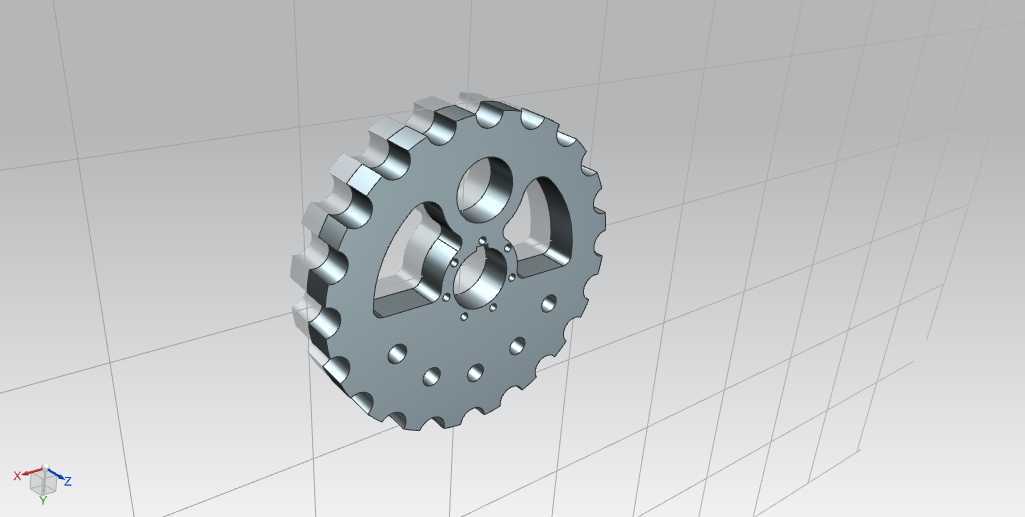

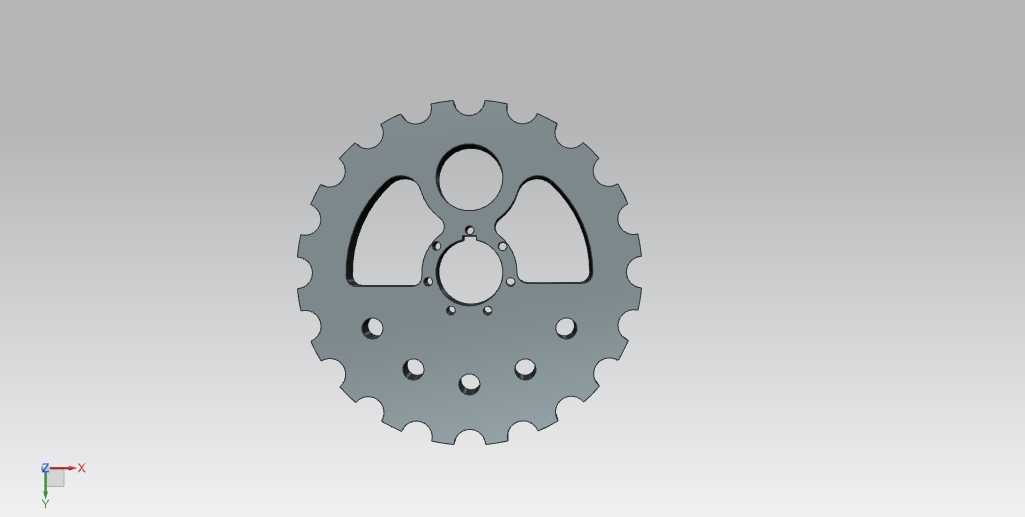

在轮体结构设计上，没有采用传统实心辐板的结构，而是做了三组大尺寸的弧形镂空，镂空的位置是经过受力仿真校核的，避开了齿根到轮毂之间的主应力传递路径，不会因为开孔导致轮体的抗弯、抗扭强度下降，同时能把整体重量降低35%左右，对应的转动惯量也会同步下降，在频繁启停的传动链路里，能减少驱动端的启动扭矩负载，降低电机的瞬时功率冲击。轮辐上还均匀布置了多组小尺寸的定位销孔，这些孔位是做动平衡校正用的，当齿轮运转线速度超过10m/s的时候，可以通过在对应孔位加装平衡配重块，把整体动平衡等级控制在G6.3以内，避免高速运转时出现径向跳动，影响传动平稳性和轴承使用寿命。

轮毂部分做了阶梯式的内孔设计，中间的基准孔是和传动轴配合的安装面，公差带选了H7的过渡配合，能保证装配后的同轴度，周边的小孔是锁紧螺丝的过孔，用来把齿轮和轴端的锁紧法兰连接固定，避免传动过程中出现周向窜动。齿部的加工工艺预留了磨齿余量，在建模的时候就把齿面的后续加工余量考虑进去，齿顶做了小尺寸的倒角，避免装配过程中齿顶磕碰产生毛刺，也能减少啮合初始阶段的齿顶干涉。

从实际应用场景来看，这类齿轮可以用在轻工自动化设备的动力传输链路、小型输送设备的传动端、以及部分对重量有要求的专用设备传动机构里，因为做了镂空减重，在一些需要频繁正反转的传动工位，它的动态响应速度比同规格实心齿轮更好，不会因为惯量过大导致启停滞后。安装边界上，齿轮的最大外圆是齿顶圆直径，装配时要保证齿顶圆到周边护罩的间隙不小于5mm，避免运转过程中剐蹭护罩，轮毂端面的安装基准面要和传动轴的轴肩贴合紧密，端面跳动量控制在0.02mm以内，才能保证啮合时齿面接触面积达到70%以上，减少偏载导致的齿面磨损。

在建模过程中，齿形的生成是通过参数化方程驱动的，每个齿的渐开线轮廓都做了曲率连续检查，避免出现建模导致的齿形误差，轮辐和轮毂、齿圈的过渡位置都做了R角过渡，减少应力集中，避免长期交变载荷下出现疲劳裂纹。和常规正齿轮不同的是，这款齿轮的齿宽做了针对性调整，在保证齿面接触强度满足传递扭矩要求的前提下，适当缩减了齿宽尺寸，进一步降低整体重量，同时也减少了齿面的滑动摩擦面积，降低传动过程中的温升。

实际选型使用的时候，要注意它的额定传递扭矩是和轮体厚度、材质热处理工艺直接相关的，建模时的结构强度是按45号钢调质处理做的仿真校核，如果用在更大扭矩的场景，需要调整轮辐厚度或者更换更高强度的材质，不能直接照搬结构参数。另外镂空结构虽然能减重，但不适合用在多粉尘、多碎屑的加工场景，因为镂空位置容易积攒碎屑，清理难度比实心齿轮大，更适合用在有护罩封闭、环境相对洁净的传动舱内部。
