带辊筒台面的简易剪叉升降输送台

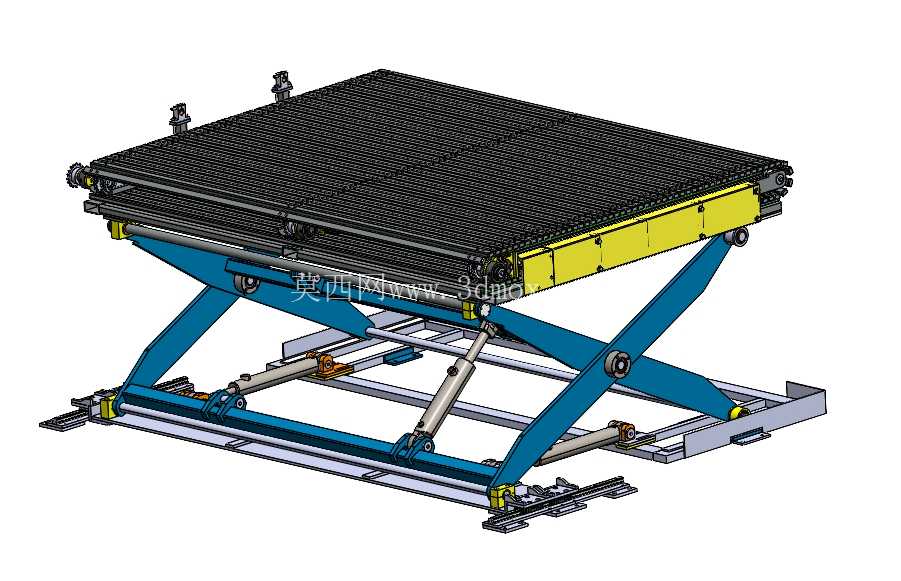

　　从结构设计来看，底部采用的是标准单组剪叉臂结构，两组交叉臂通过中间的铰接销轴连接，下臂端分别固定在底部框架的固定铰接座和滑动导轨座上，上臂端对应连接顶部台面的固定座与滑动座，驱动部分采用横向布置的液压油缸，油缸两端分别铰接在两侧剪叉臂的对应受力点上，这种布置方式相比竖直安装油缸的结构，能更好地利用剪叉臂的力臂放大效应，降低油缸所需的输出推力，同时油缸横向放置也能减少设备整体的最低闭合高度，让设备在最低位时能适配更低的进料高度。在车间物料转运、生产线工位衔接、仓储出入库接驳的场景里，这类带辊筒台面的剪叉升降设备是非常实用的工位级工装，很多时候产线不同工位的高度存在差位，或者需要把物料从地面高度抬升到输送线、装配台的匹配高度，同时还要兼顾短距离的物料滑移输送，普通固定高度的工作台没法适配多高度差的接驳需求，纯升降平台又没法完成台面上的物料横向移送，这款剪叉结构的升降台刚好把两个功能整合到了一起。顶部台面没有采用常规的花纹钢板或者平面钢板，而是铺设了整面的无动力辊筒组，辊筒之间的间距经过匹配设计，常规尺寸的周转箱、工装板放在台面上不会出现卡滞或者下陷的情况，操作人员只需要很小的推力就能让物料在台面上横向滑移，不需要额外配置动力输送单元，对于工位间短距离的物料接驳来说，这种无动力辊筒的设计既降低了制造成本，也减少了后期的维护点，不用考虑电机接线、传动链维护的问题。

　　底部框架上配置了整段的滑动导轨，剪叉臂的滑动端配合耐磨滑块在导轨内移动，导轨两端设置了硬限位块，避免剪叉臂伸出行程超出设计范围导致结构失稳，同时底部框架的侧边预留了安装孔位，可以直接通过膨胀螺栓固定在车间地面上，也可以根据需求加装脚轮做成移动式结构，但从常规使用场景来看，固定安装的方式更适合工位固定的接驳场景，稳定性更好。设计过程中需要重点校核剪叉臂的受力变形量，尤其是在台面承受额定载荷升到最高位置的时候，剪叉臂的铰接点位置是应力集中的区域，所以在铰接孔位置都做了加厚衬套处理，衬套采用耐磨铜合金材质，能减少铰接销轴的磨损，延长设备的使用寿命，同时所有的铰接位置都预留了润滑脂注油口，方便日常维护的时候加注润滑脂，避免铰接点干磨出现卡滞或者异响。

　　设备的最低闭合高度可以根据现场需求调整，常规设计下最低位高度能控制在300毫米以内，最高升降行程可以做到1米左右，足够覆盖从地面托盘高度到常规1.2米装配线高度的接驳需求，台面的尺寸设计上，长度和宽度都适配标准的工业周转箱尺寸，同时辊筒的承载能力按照单工位额定载荷做了冗余设计，即使台面局部受力也不会出现辊筒变形的情况。在实际使用中，这类设备常布置在包装线的末端，用来承接从输送线下来的成品箱，把成品箱降到合适的高度方便操作人员码垛，也可以布置在装配工位的侧边，把待装配的零件抬升到和装配台齐平的高度，操作人员直接把零件从台面上推到装配工位即可，不用反复弯腰搬抬物料，能有效降低操作人员的劳动强度，也能减少搬抬过程中出现的物料磕碰损伤。

　　液压系统的控制可以配置脚踏式开关，操作人员手脚并用就能控制台面的升降，不需要腾出手来操作按钮，操作效率更高，液压站可以集成安装在底部框架的空余位置，不用额外占用外部空间，整体设备的集成度很高，不需要复杂的现场安装，固定好之后接好液压管路和电源就能投入使用。另外在安全设计上，剪叉臂的活动间隙位置都设置了防护挡板，避免操作人员的手脚误入剪叉臂的活动区域造成挤压伤害，液压回路里也配置了液压锁，即使出现油管爆裂的意外情况，台面也不会瞬间下坠，能保障使用过程中的安全性，台面的侧边还可以根据需求加装可翻转的挡边，避免物料在升降过程中从台面上滑落，不需要挡边的时候可以直接翻倒，不会影响物料的横向滑移。
