费斯托DSBC系列标准气缸结构设计

　　这款气缸对应100mm缸径、200mm行程的规格，是气动系统里最常用的直线执行元件之一，在自动化产线、工装夹具、物料推送、工位切换这类场景里随处可见，只要是需要稳定直线往复推力、行程固定的工位，这类标准气缸都是选型时的优先选项，相比电动执行器它响应速度快、结构简单、维护成本低，相比液压缸它没有油液泄漏的风险，对洁净度有要求的车间场景适配性更强。从结构设计来看，这款气缸采用了费斯托DSBC系列的经典端盖拉杆式结构，缸筒采用挤压铝合金型材做阳极氧化处理，内壁的粗糙度控制在Ra0.4以内，能大幅降低活塞密封件的滑动磨损，延长整体使用寿命；前后端盖通过四根内六角拉杆拉紧固定，端盖和缸筒的接触位置设置了静密封槽，装配时不需要额外打密封胶就能保证腔体的气密性，后期拆解维护更换密封件也很方便，不需要破坏缸体结构。活塞杆采用了中碳钢表面镀硬铬的处理方式，表面硬度能达到HV600以上，既可以抵抗外界的磕碰划伤，也能降低活塞杆和前端盖导向套之间的摩擦系数，前端盖内部集成了防尘圈、导向环、活塞杆密封三层结构，防尘圈可以阻挡外界的粉尘、切削液进入缸体内部，导向环采用改性聚四氟乙烯材质，不需要额外润滑就能给活塞杆提供稳定的径向支撑，避免活塞杆伸出时出现偏摆，保证输出力的同轴度。

　　活塞部分采用了双向密封的唇形圈结构，进气时唇口在气压作用下自动贴紧缸筒内壁，压力越高密封性能越好，活塞两侧都设置了缓冲垫，当活塞运行到行程端点时，缓冲垫会先和端盖接触，吸收活塞的运动惯性，避免硬碰撞产生的噪音和结构冲击，部分同规格的衍生型号还可以选配可调气缓冲结构，通过调节端盖上的缓冲节流阀，就能调整缓冲行程的阻尼大小，适配不同运行速度的工况需求。从安装边界来看，这款气缸的基础安装尺寸符合ISO15552标准，缸筒的外形轮廓、端盖的安装孔位、活塞杆的外螺纹尺寸都和同规格的其他标准气缸完全通用，用户在做设备迭代或者旧件替换时，不需要修改安装板的设计，直接就能完成替换，降低改造成本。100mm缸径的规格在0.6MPa的工作压力下，理论输出推力可以达到4700N左右，足够应对大多数中载的直线推送需求，200mm的行程可以覆盖绝大多数工位的移动距离要求，如果需要特殊行程也可以在同缸径的基础上调整拉杆和缸筒的长度，不需要重新设计端盖和活塞的结构，模块化的设计思路能大幅降低衍生型号的开发成本。

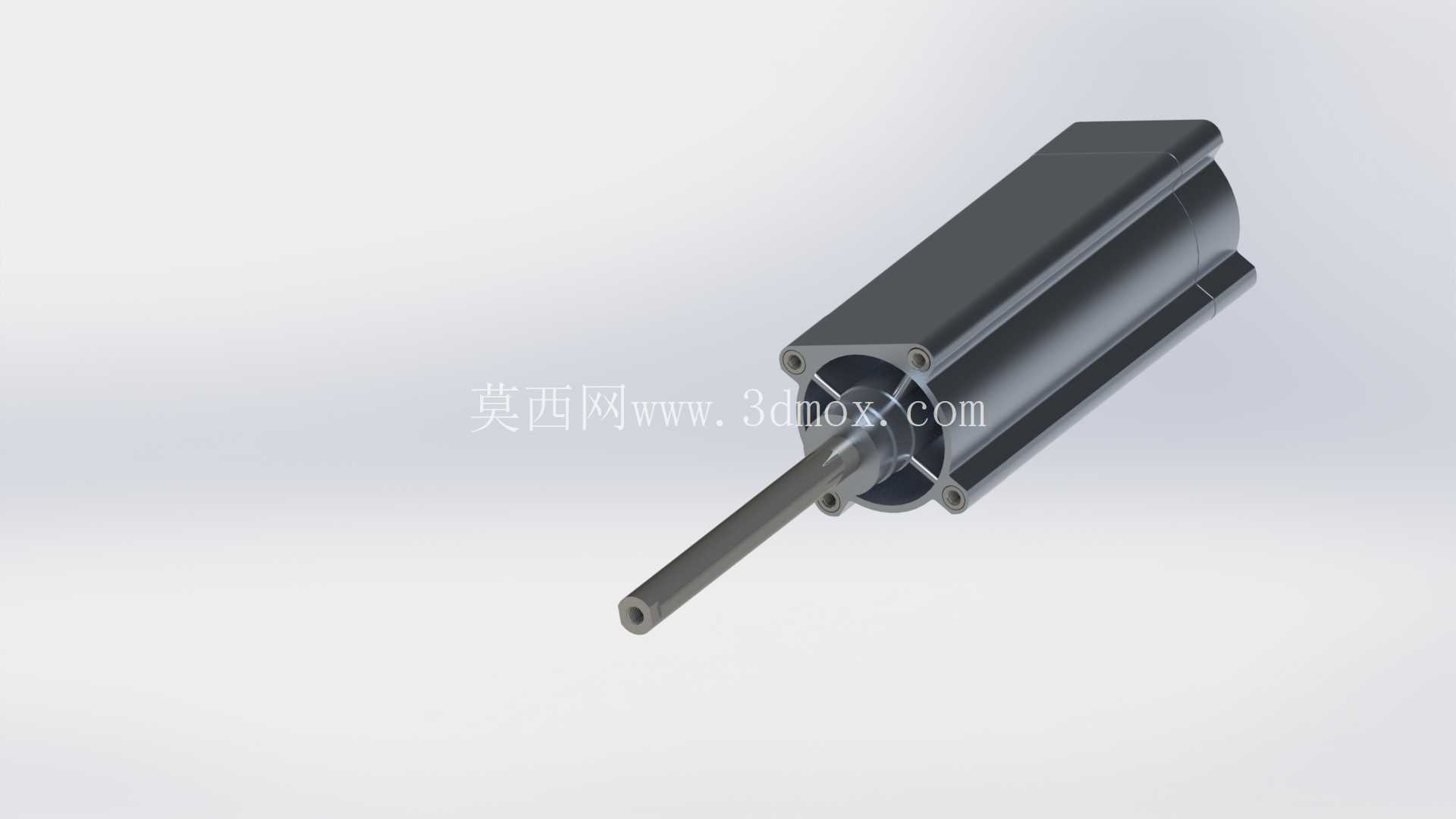

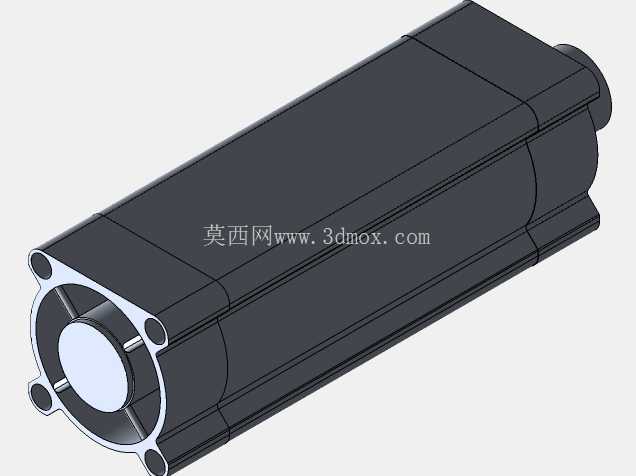

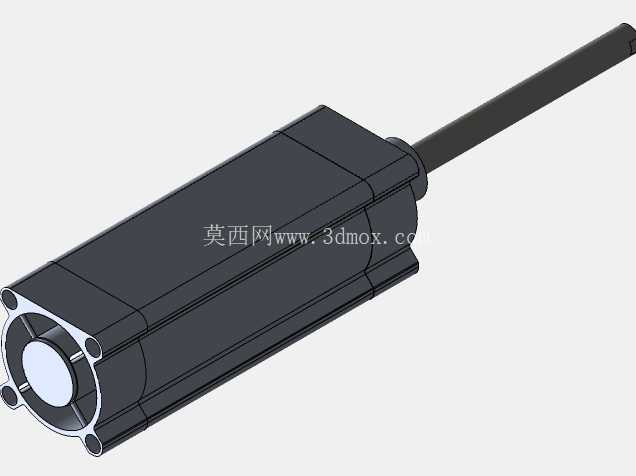

　　在做三维建模的时候，这款模型还原了气缸所有的外部安装特征，包括端盖上的气源接口螺纹位置、拉杆的安装沉孔、活塞杆端部的外螺纹尺寸、缸筒上的磁性开关安装槽位置，这些特征都是做设备整体装配时必须要考虑的干涉检查要素，比如磁性开关是用来检测活塞位置的，安装槽的位置直接决定了传感器的安装高度，如果建模时忽略了这个槽的尺寸，后续装配时就会出现传感器和旁边的结构件干涉的问题；另外前端盖的导向段长度、活塞杆伸出后的最大轮廓尺寸也都做了1:1的还原，在做机构运动仿真的时候，可以直接用这个模型来模拟气缸的伸缩动作，检查整个行程范围内活塞杆和周边结构有没有碰撞，提前规避设计阶段的干涉问题。

　　这类标准气缸的设计核心是在保证密封性能和结构强度的前提下，尽可能降低整体的重量和加工成本，铝合金缸筒和端盖的搭配比全钢制气缸重量轻40%以上，安装到移动设备上的时候可以降低运动部件的惯量，提升设备的运行速度；所有的密封件都采用标准件规格，后期维护时不需要找厂家定制专用配件，市面上很容易买到替换件，这也是标准气缸能在工业场景里大规模应用的核心原因，不管是轻工包装、电子装配还是机床上下料、汽车零部件焊接工装，都能看到这类气缸的身影，它的结构可靠性直接决定了整套设备的运行稳定性，所以在建模的时候每一个安装尺寸、密封槽的位置、倒角的细节都要严格按照实际产品的尺寸来做，不能随意简化，否则后续出工程图或者做装配干涉检查的时候就会出现尺寸偏差，导致加工出来的零件装不上。
