梯形丝杆驱动立式龙卷风升降执行机构

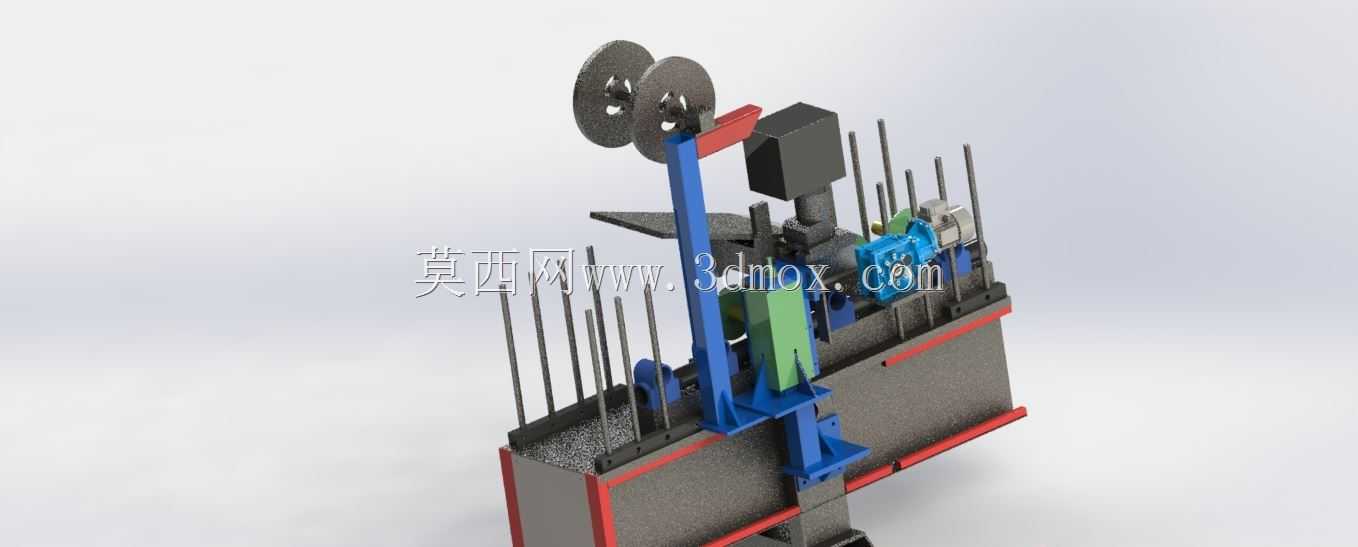

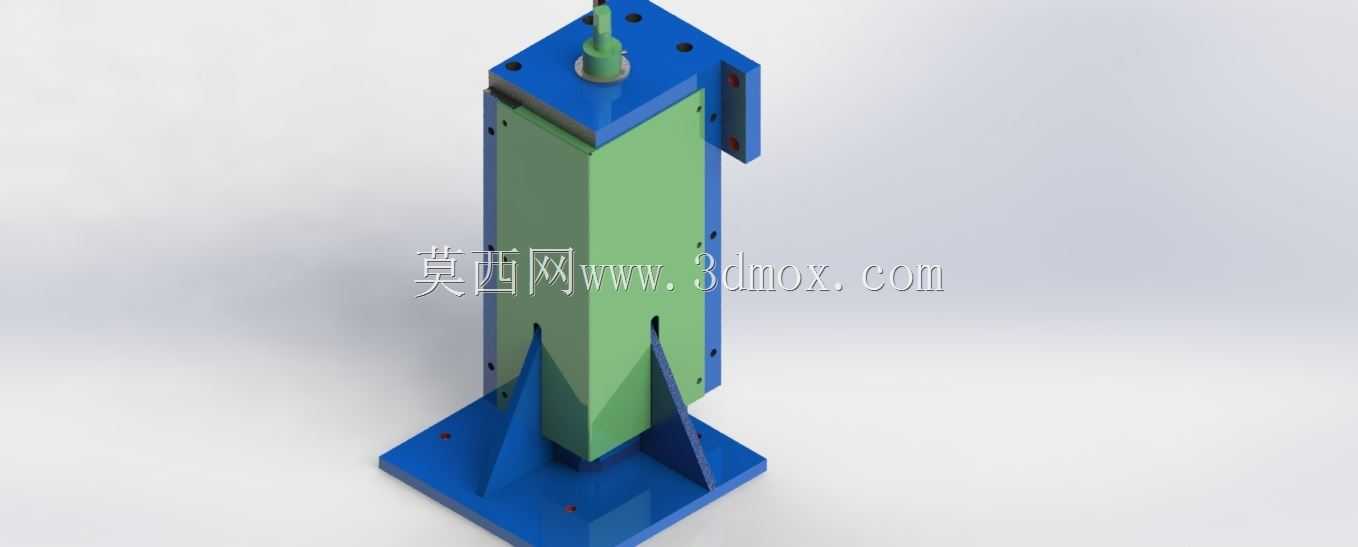

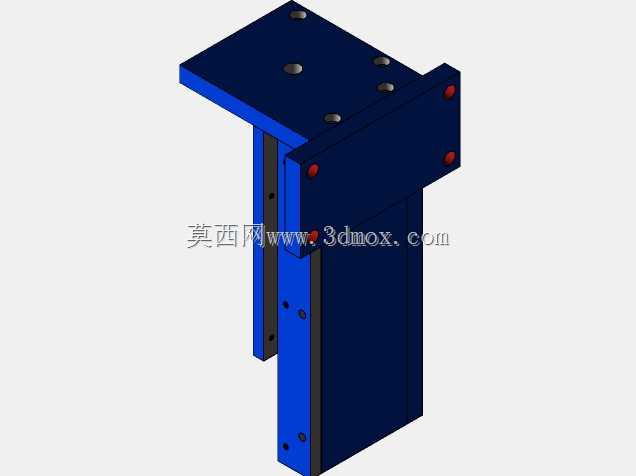

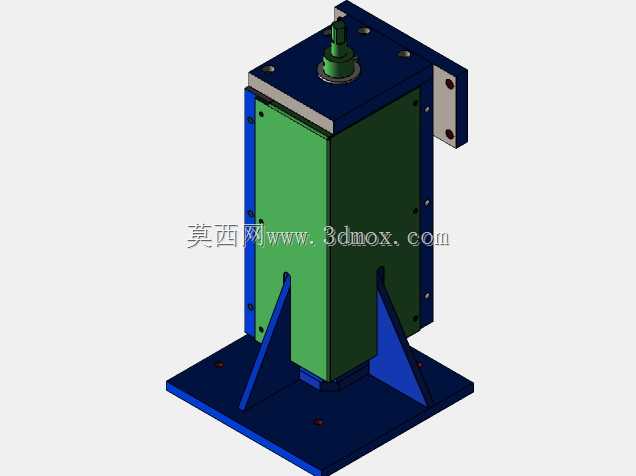

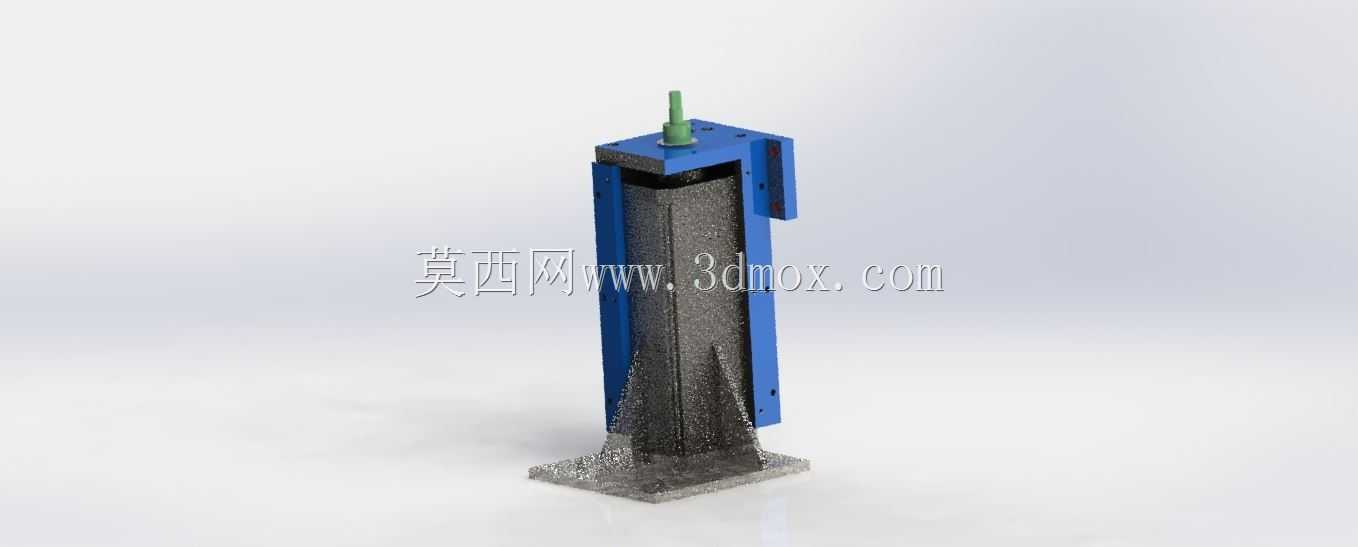

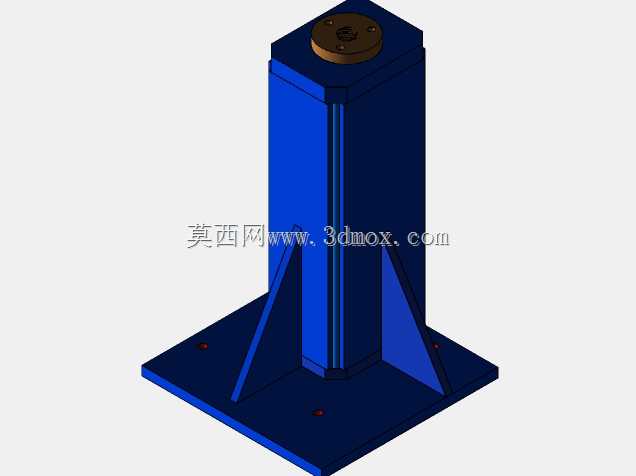

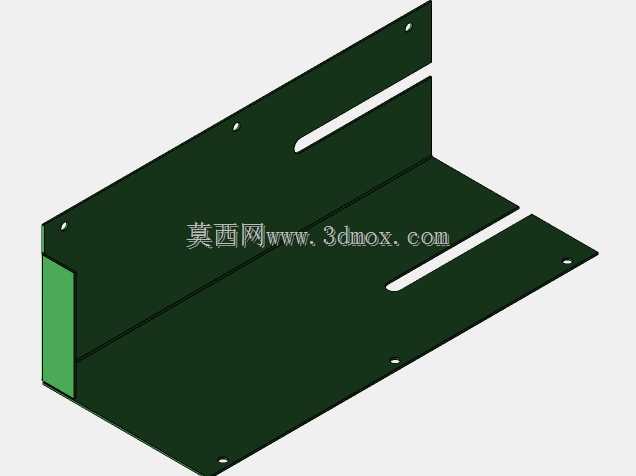

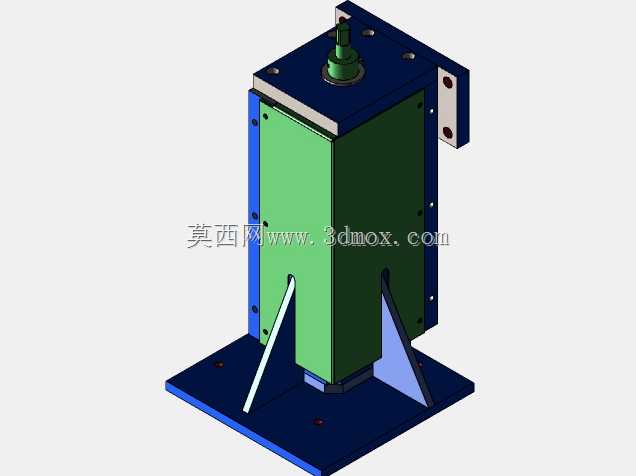

　　这款立式升降执行结构，核心采用梯形丝杆作为传动核心，区别于常规滚珠丝杆的高速低阻尼特性，梯形丝杆自带的螺纹自锁属性，让其在垂直升降工况下无需额外加装抱闸制动组件，就能在任意行程位置实现负载悬停，非常适合对停位安全性要求高、升降速度不需要过快的工位使用。从结构布局来看，整体采用方管型材作为主体承载框架，底部设置带三角加强筋的方形安装法兰，法兰上预留的四个沉头安装孔可以直接通过螺栓固定在设备基座或者地面预埋板上，三角加强筋的设置完全规避了方管立柱与底板连接位置的应力集中问题，即使承受偏载力矩，连接焊缝或者螺栓位置也不会出现疲劳开裂的情况。立柱内部集成了梯形丝杆副与导向铜套，丝杆顶端通过推力轴承与上端盖连接，承受轴向的负载压力，避免丝杆根部出现弯曲变形，侧面伸出的安装支板是用来固定驱动源的，不管是搭配手轮做手动调节，还是连接步进电机、伺服电机做电控自动升降，都可以直接通过支板上的预留孔位完成安装，不需要额外做转接件设计。顶端伸出的圆柱轴端是负载安装接口，轴端加工有标准的外螺纹与定位轴肩，需要升降的工装、检测头、执行元件都可以通过轴肩定位后用螺母锁紧，保证连接的同轴度，避免升降过程中出现负载晃动。

　　在实际应用场景里，这类结构常被用在小型自动化设备的工位高度调节环节，比如包装生产线的压头高度调整、检测设备的探针升降进给、工装夹具的上下位置微调，相比气缸升降的行程固定、停位精度差的问题，这款丝杆驱动的结构可以实现全行程范围内的任意位置停位，停位精度可以控制在0.1mm级别，完全满足多数工业工位的调节需求。设计过程中，导向结构采用了内嵌式无油铜套，配合方管内壁的加工面做滑动导向，相比外露的直线导轨结构，这种内置导向的设计可以有效阻挡车间内的粉尘、切削液、焊渣进入传动副内部，减少日常维护的频次，在焊接工位、打磨工位这类粉尘较大的场景下也能稳定运行。

　　从安装边界来看，整体立柱截面尺寸控制在120mm×120mm，底部安装法兰尺寸为220mm×220mm，最大伸出行程可以根据实际需求调整丝杆长度，常规配置下150mm行程的版本整体闭合高度在380mm左右，不会占用过多的设备安装空间，对于设备内部空间紧凑的布局场景非常友好。结构的受力设计上，侧向的负载力矩全部由方管主体和底部加强筋承担，丝杆只承受轴向的拉力与压力，这种力的分流设计大幅提升了结构的整体刚性，即使在侧向挂载10kg以内的负载，升降过程也不会出现卡滞、抖动的问题。

　　另外，立柱侧面预留的长条开槽是行程限位开关的安装位，可以根据实际需要的升降行程，在开槽内调整上下限位开关的位置，实现升降行程的硬限位保护，避免超出行程导致丝杆顶死或者传动部件损坏。相比剪叉式升降结构，这种立式直推的结构没有多余的铰接点，长期运行不会出现铰接点磨损导致的升降晃动问题，传动效率虽然略低于滚珠丝杆结构，但胜在结构简单、维护方便、自锁性能可靠，对于低速重载、停位安全要求高的升降场景，是性价比极高的结构方案。在建模细节上，所有的安装孔位都做了沉头或者倒角处理，避免安装时螺栓头突出干涉其他部件，焊接位置都做了应力释放的工艺缺口设计，减少焊接变形对整体装配精度的影响，顶端的轴承端盖采用可拆卸设计，后期维护时只需要拆开端盖就可以更换推力轴承或者补充润滑脂，不需要将整个结构完全拆解。
