木工型材导向夹持支架夹具结构

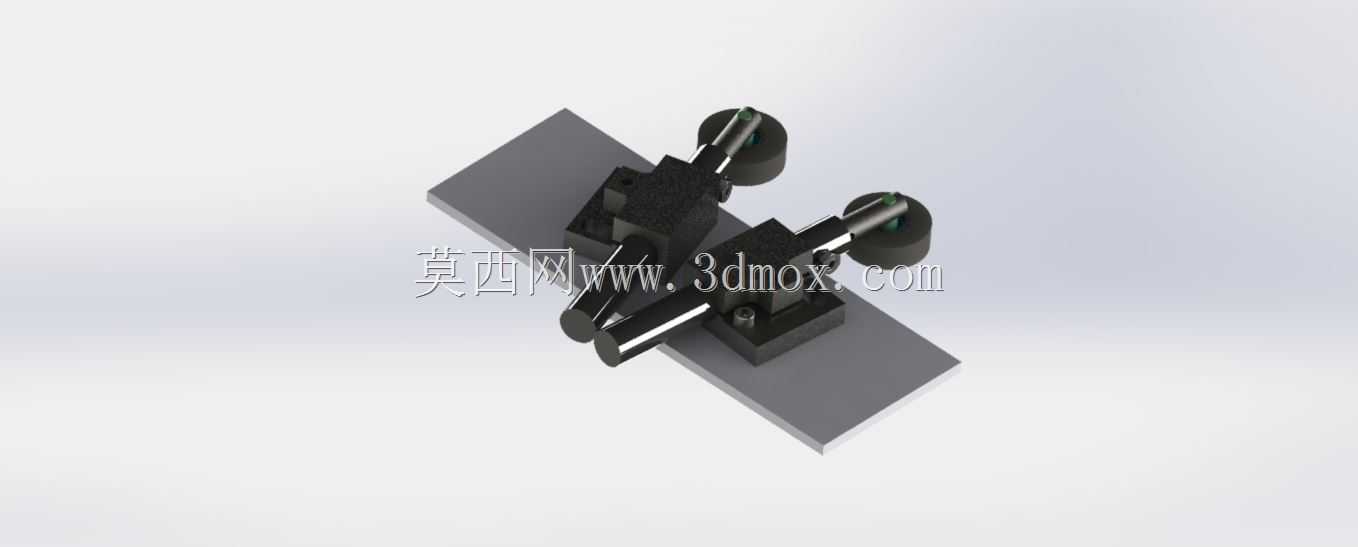

　　这套夹持导向支架主要应用于木工型材加工的进料导向工位，在实木线条、包覆型材、木方修边等工序中承担工件夹持与行进导向的作用，替代传统人工扶持的作业方式，避免人工送料时出现的型材偏移、走刀偏斜问题，同时降低操作人员靠近切削刀具的安全风险。从结构功能来看，整套机构分为安装底座、夹持调节座、导向滚轮三个核心部分，安装底座为整块矩形金属平板，作为整个机构的承载基础，平板上预留的安装孔位可适配不同规格的木工加工工作台面，安装时可根据加工型材的进料高度调整底座的固定位置，保证导向滚轮的轮面与型材进料基准面齐平。

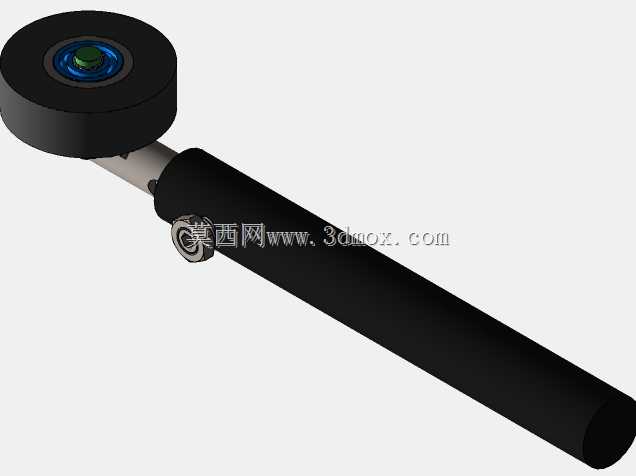

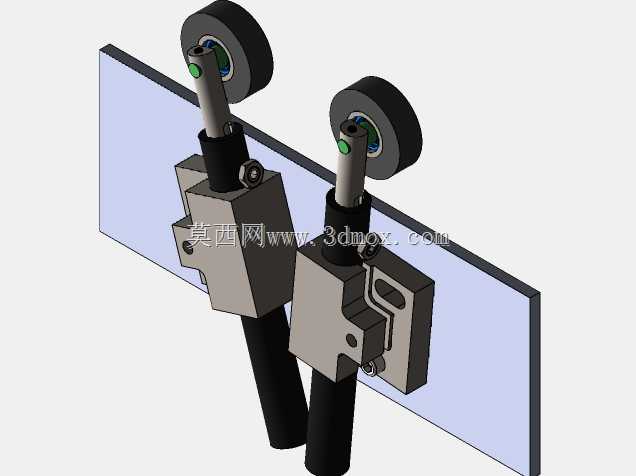

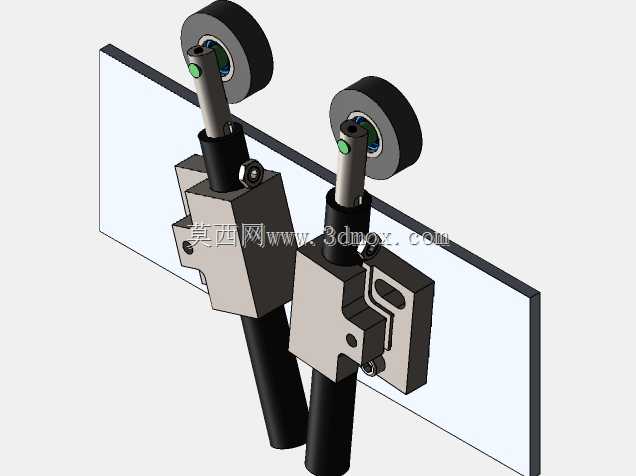

　　夹持调节座采用滑块式调节结构，两个对称布置的调节座可沿底座上的导向槽横向滑动，适配不同宽度的型材夹持需求，调节座上设置的锁紧结构可在位置调整完成后快速锁死，避免加工过程中受型材进给冲击力出现位置偏移。导向滚轮采用包胶轮面设计，轮面与型材侧面接触时不会划伤木材表面，滚轮的转轴采用耐磨衬套结构，长期往复转动下不会出现松旷问题，滚轮的安装高度可通过调节座上的竖向腰型孔进行微调，适配不同厚度规格的型材导向需求。设计过程中优先考虑了木工加工场景的粉尘耐受特性，所有滑动配合面均采用大间隙配合设计，避免木粉堆积造成调节卡滞，锁紧件采用外露式大尺寸旋钮结构，操作人员佩戴劳保手套时也可直接完成松紧调节，无需借助额外扳手工具。

　　安装边界方面，整套机构的底座长度可覆盖常规100-300mm宽度范围的型材加工需求，整体安装高度不超过120mm，不会与加工设备的刀轴、压料架等部件产生运动干涉，两个导向滚轮的中心距调节范围覆盖20-200mm，可适配市面上绝大多数常规规格的木线条、实木方料、包覆型材的进料导向需求。实际使用时，可根据加工型材的截面尺寸先调整两个夹持调节座的间距，使导向滚轮轻贴型材两侧面，锁紧调节座后即可进行送料作业，型材在进给过程中两侧始终受滚轮约束，不会出现横向窜动，保证切削加工的尺寸一致性。针对不同硬度的木材加工场景，滚轮的压紧力可通过调节座上的微调螺钉进行调整，避免压力过大造成型材进给阻力增加，或是压力过小无法起到导向约束作用。

　　整套结构没有复杂的传动部件，日常维护仅需定期清理导向槽内堆积的木粉，在滚轮转轴处加注少量润滑脂即可长期稳定使用，非常适合中小型木工加工企业的设备改造配套，也可作为非标木工机械的标准导向模块进行集成使用，在推台锯、四面刨、封边机等设备的进料端都可配套安装，有效提升加工精度与作业安全性。
