板材涂胶压合定位工装结构设计

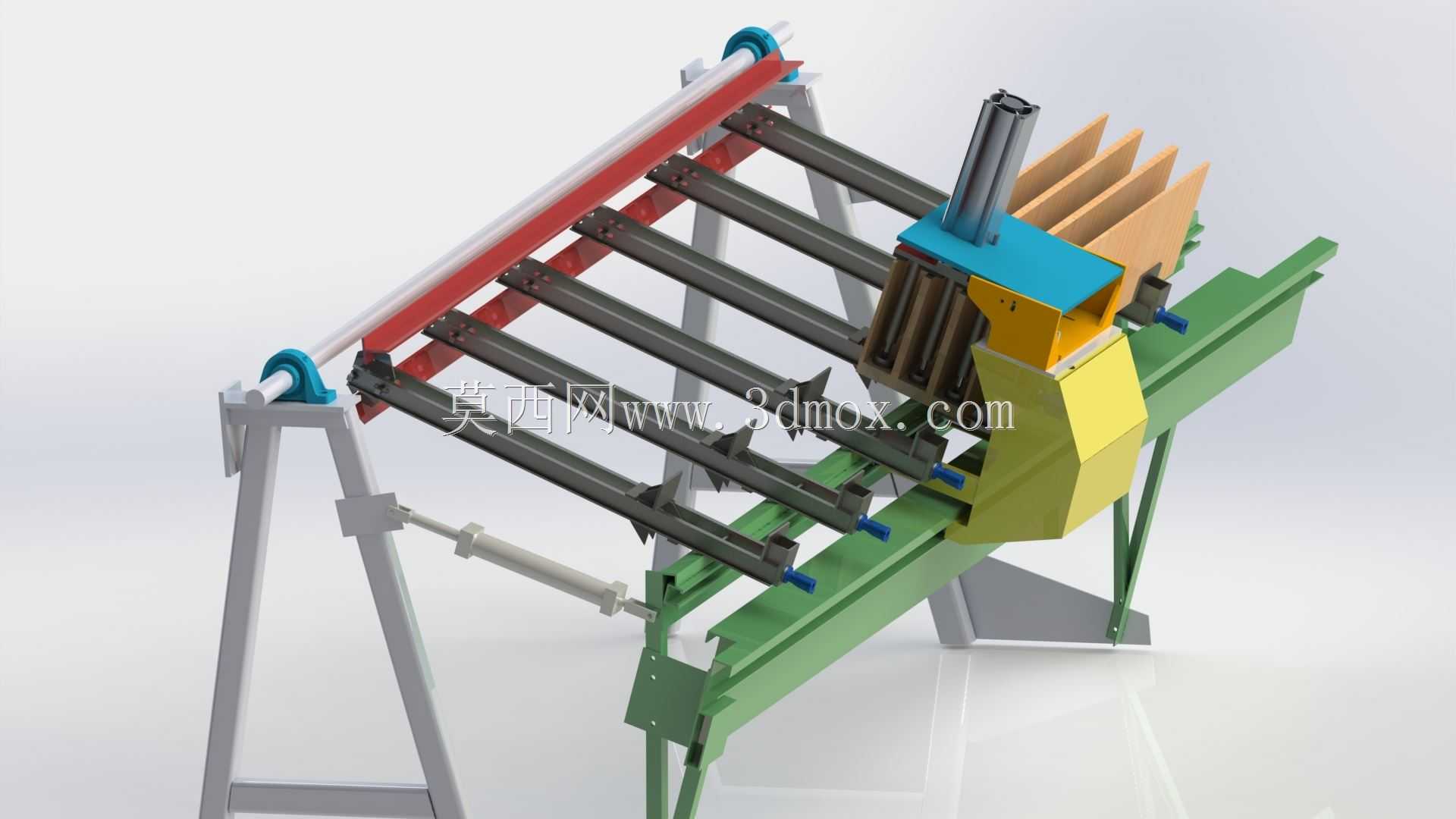

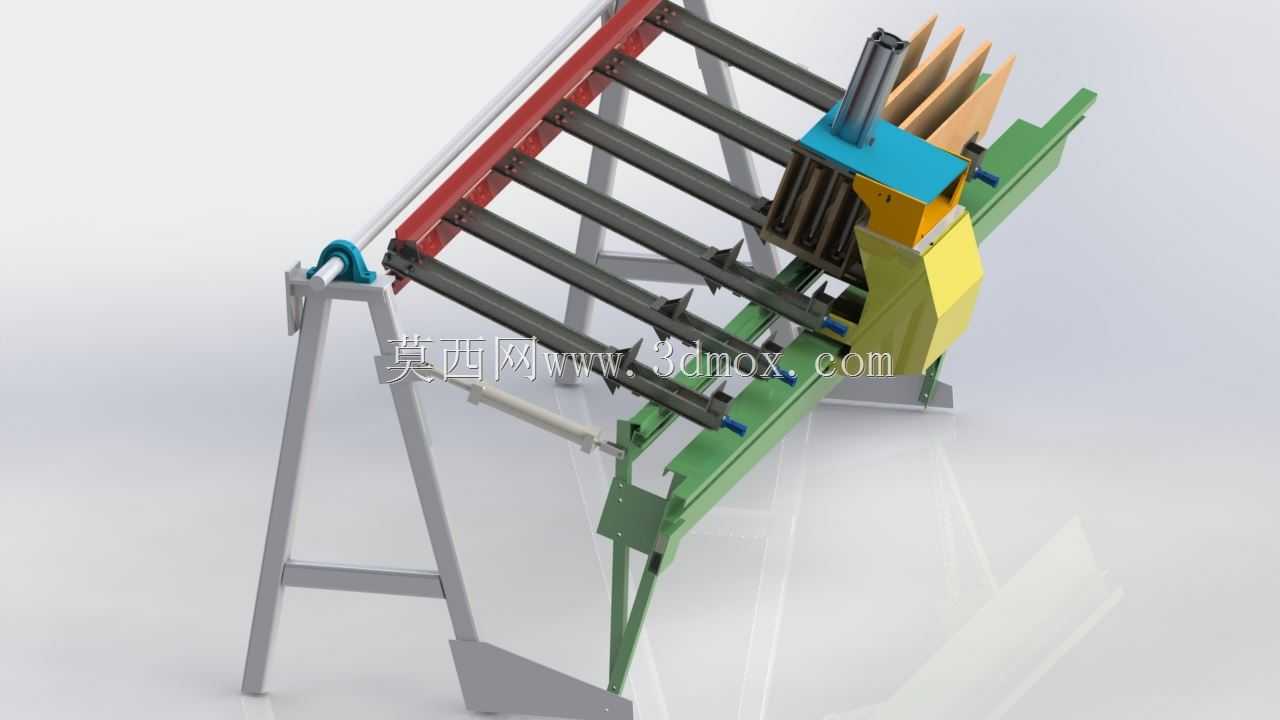

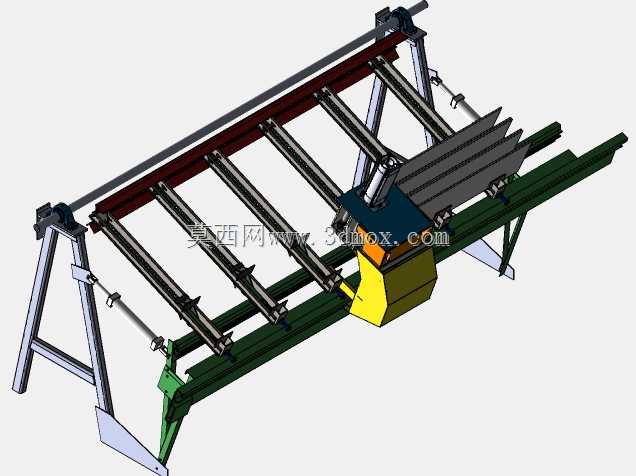

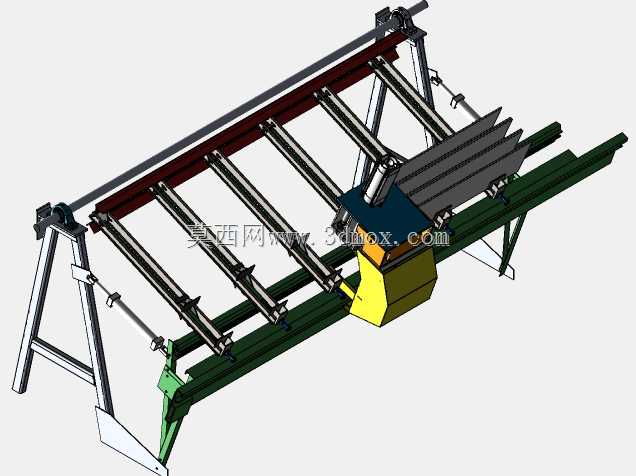

　　这套工装结构主要面向板式部件加工环节的涂胶后压合工序，在木作板材加工、复合板材层压、包装板材预处理这类生产场景中，常出现涂胶后待压合工件受胶层张力、自身应力影响出现翘曲移位的问题，传统人工对齐压合的方式不仅对位精度差，压合过程中工件翘起偏移还会导致胶层涂布不均，最终出现粘接分层、边部错位的不良品，这套结构就是针对这类现场问题做的定向优化设计。从整体布局来看，设备采用倾斜式机架承载结构，主承载梁采用型钢焊接成型，倾斜角度设置在12度到15度之间，这个角度既可以让待加工板材依靠自身重力贴靠在侧边定位挡条上，减少额外定位夹紧的动力需求，也能方便操作工人上下料，不需要过度抬升工件就能完成放置。

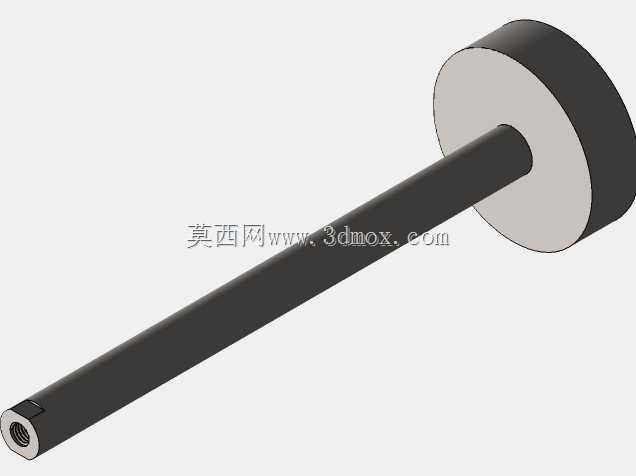

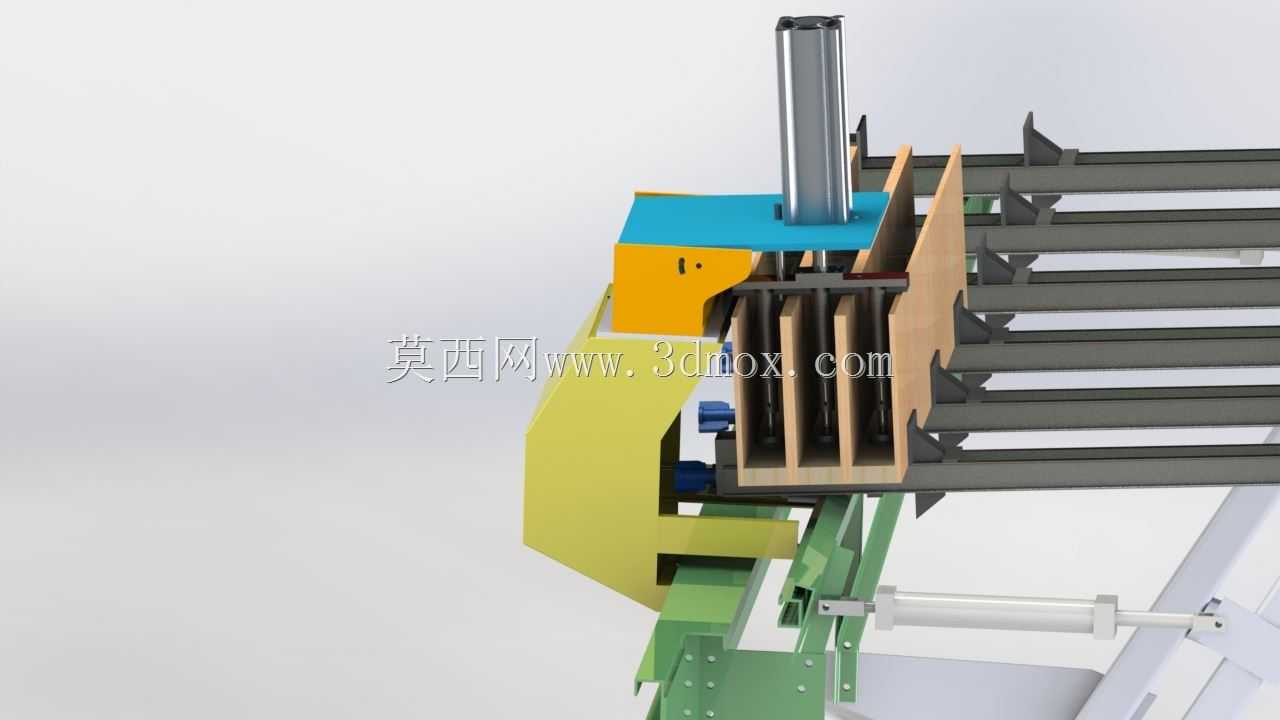

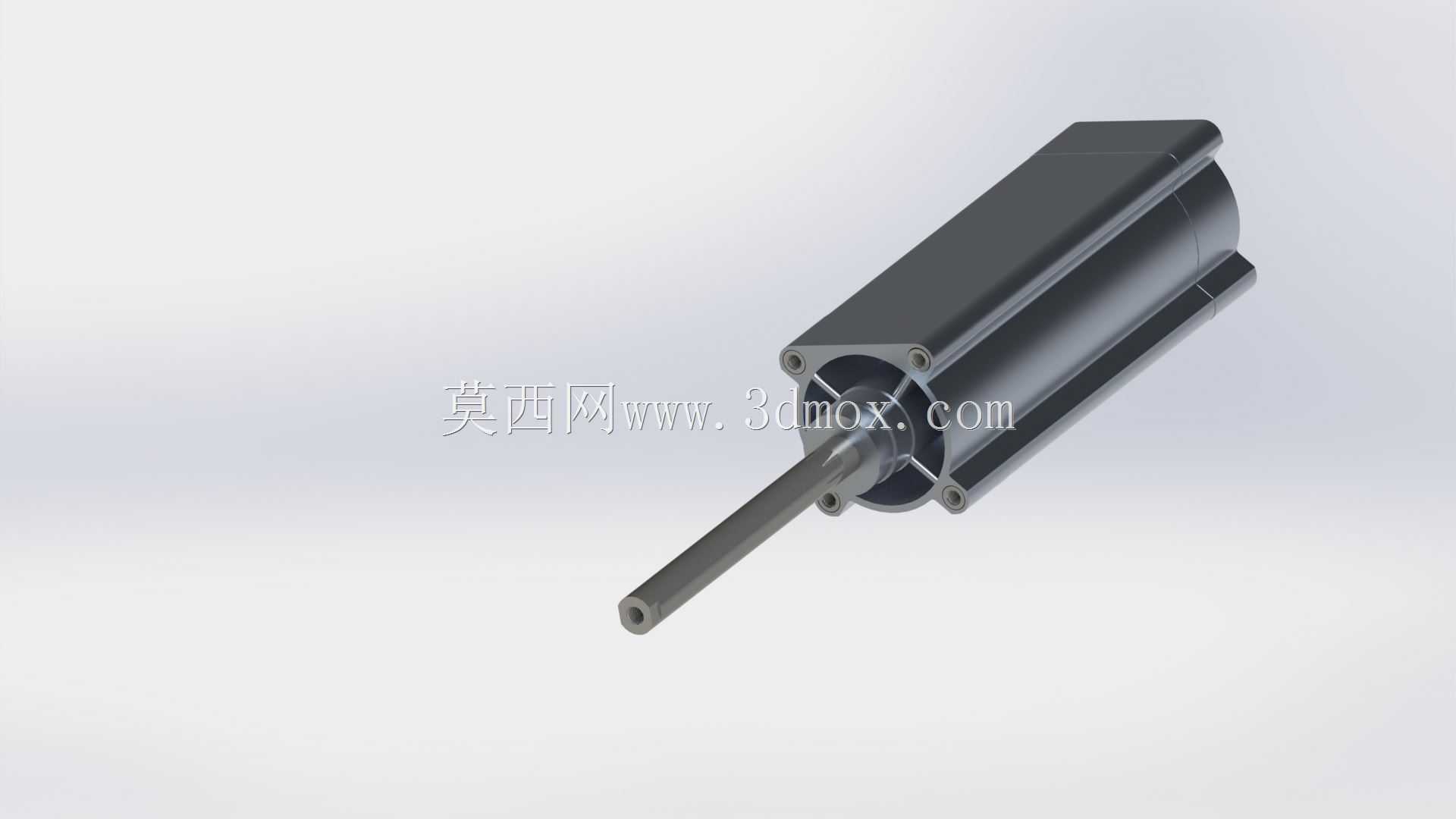

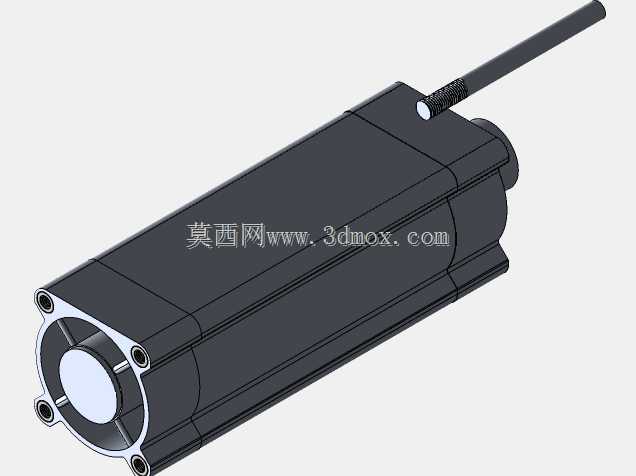

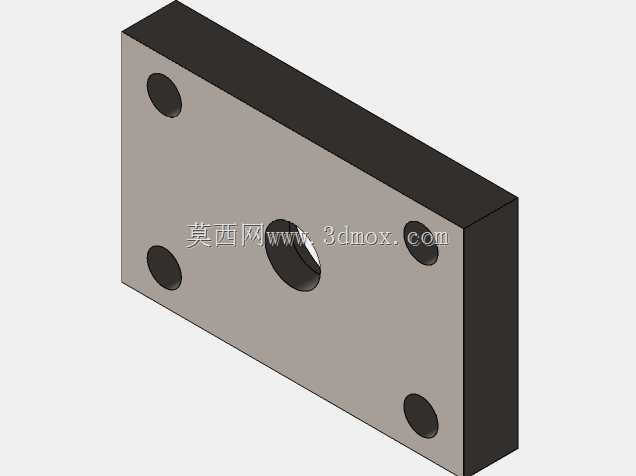

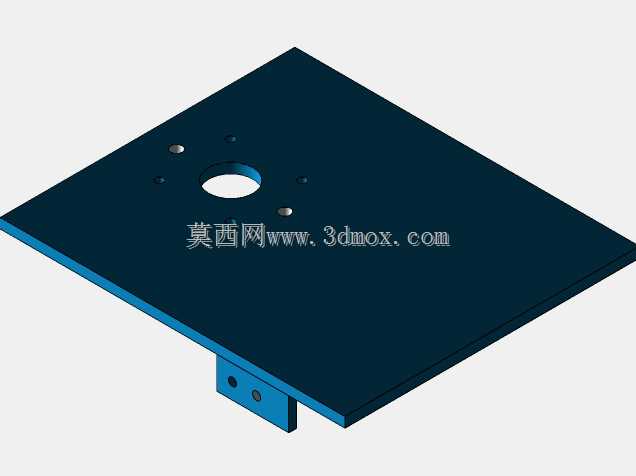

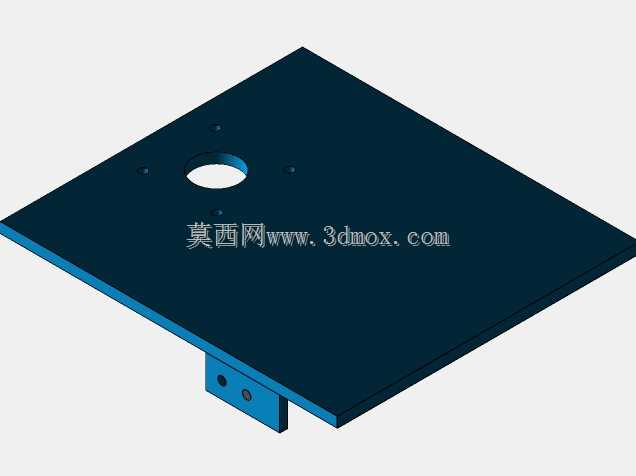

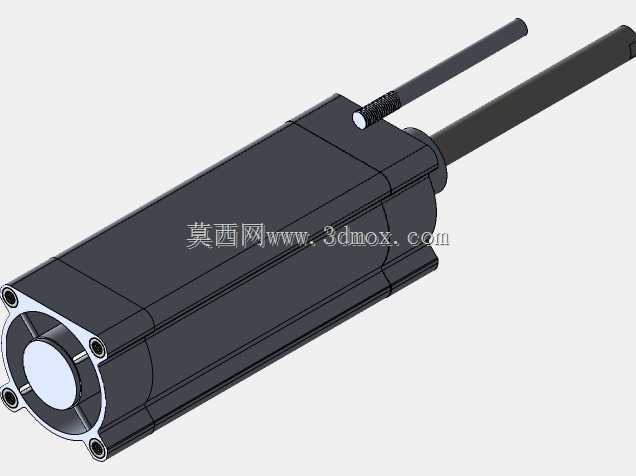

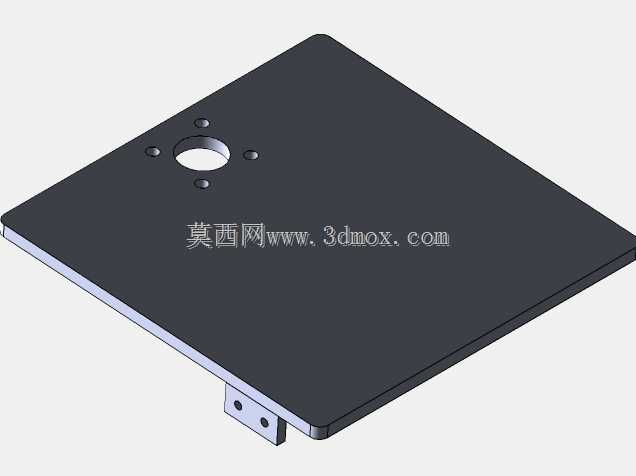

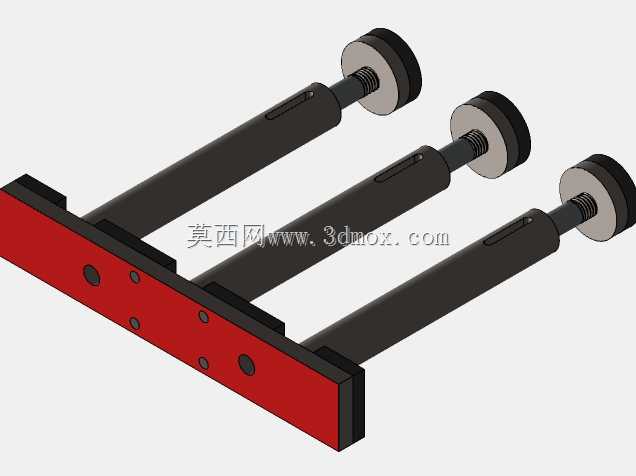

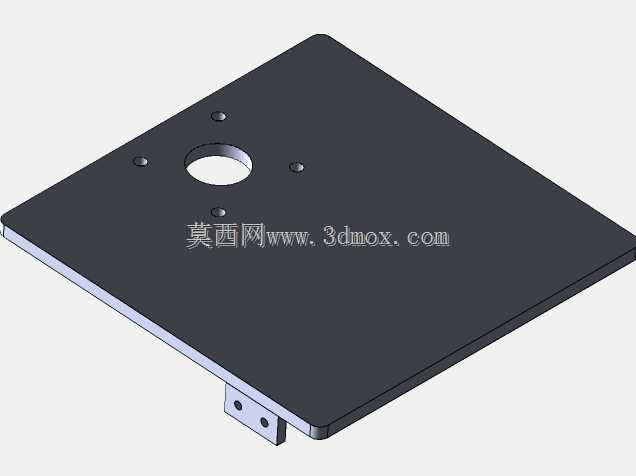

　　机架底部设置可调式支撑脚，可根据现场生产线的接驳高度调整整体安装高度，适配不同高度的进料输送线，安装时需要预留左右两侧各800mm的操作维护空间，设备主体长度方向尺寸控制在2800mm，宽度方向1200mm，高度方向1600mm，不需要额外做地基固定，直接通过膨胀螺栓固定在硬化车间地面即可，整体安装边界可以适配多数中小型机加工车间的工位排布。横向排布的多组输送辊道采用分段式设计，每根辊道两端都带可调式侧挡块，可根据待加工板材的宽度调整挡块位置，适配宽度在300mm到1200mm之间、厚度5mm到50mm的各类板材工件，辊道表面做包胶处理，避免输送过程中刮伤板材表面涂层。压合执行单元采用气动驱动的横向推移结构，配套的标准气缸安装在机架侧方的可调安装座上，气缸行程可根据压合行程需求做0-300mm范围的调整，气缸推杆端连接整排压合推板，推板工作面贴附20mm厚的硅胶垫层，压合时可以通过硅胶层的形变补偿板材表面的平面度误差，保证整个压合面受力均匀，不会出现局部压力过大压伤板材、局部压力不足胶层粘接不牢的问题。压合单元的移动导轨采用线性滑轨结构，安装在机架上方的横梁上，导轨两端设置液压缓冲限位块，避免压合单元移动到行程端点时出现刚性撞击，提升设备运行的平稳性，降低运行噪音。

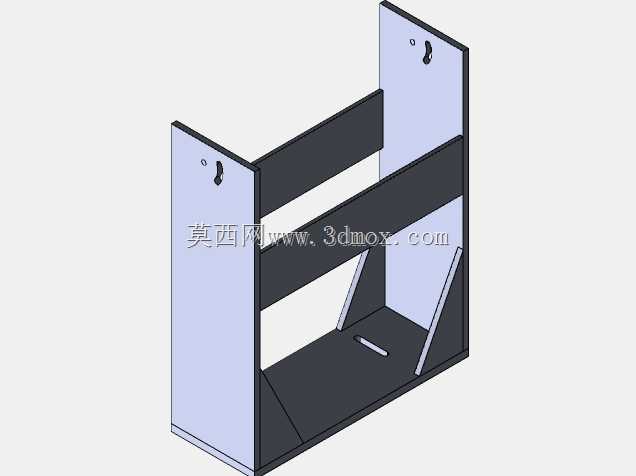

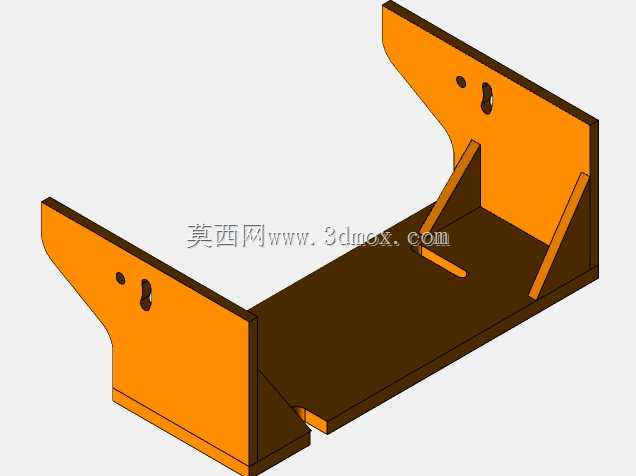

　　侧边的多组定位挡片采用快拆式安装结构，可根据板材的长度调整挡片的安装位置，对不同长度规格的板材做端部定位，保证每一件工件压合时的位置一致性。涂胶后的板材放置到辊道上后，依靠重力滑到定位挡片位置完成初定位，随后气动系统驱动压合单元横向推移，将板材推到侧边基准面完成对齐压合，保压设定时间后压合单元退回，工人即可将压合完成的工件从辊道末端取出，进入下一道工序。设计过程中特意将气动管路全部内置在机架型钢的空腔内，避免外露管路被工件剐蹭损坏，同时在气缸的进出气路都设置了节流阀，可独立调整压合前进和退回的运行速度，避免速度过快导致工件被推移位，也能提升压合过程的稳定性。

　　辊道的驱动采用被动式设计，不需要额外配置驱动电机，工件的移动依靠人工推送和重力滑动即可，既降低了设备的制造成本，也减少了后期维护的点位，日常只需要定期给导轨和气缸杆加注润滑脂，检查辊道转动是否顺畅即可，维护难度很低。针对之前生产中出现的工件翘起问题，在压合推板的上方额外设置了弹性压条，压合过程中弹性压条会先接触板材上表面，提前压住易翘起的边部，再随着推板前进完成整面压合，从结构上解决了压合过程中工件翘起移位的问题，经过现场实测，压合后的工件对位误差可以控制在0.5mm以内，胶层粘接的不良率相比之前的人工操作降低了90%以上，同时单工位的操作效率提升了近一倍，不需要两名工人配合对齐压合，单人即可完成整个工位的操作。
