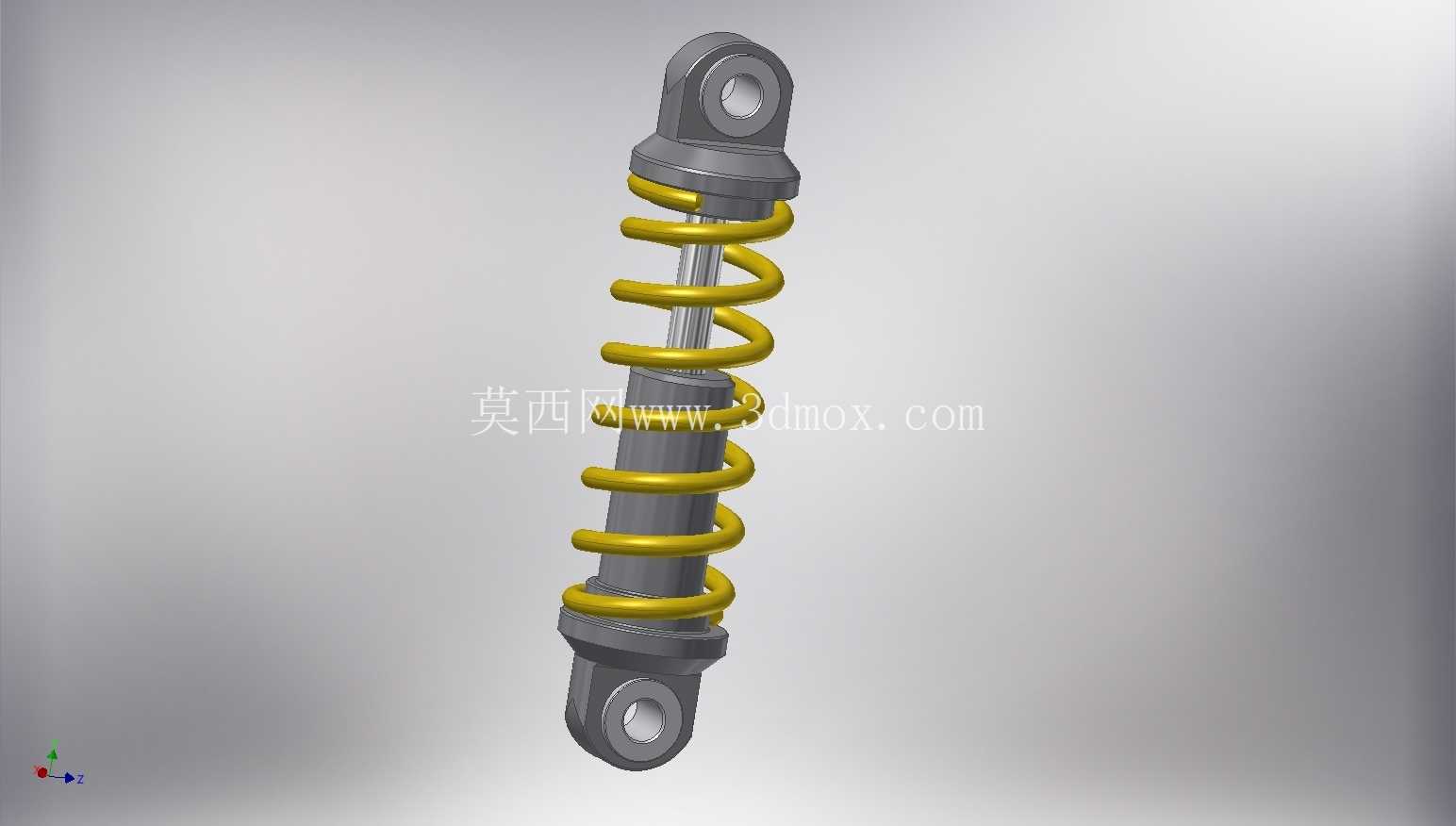

在乘用车辆底盘悬架系统的匹配设计中,减震总成是直接影响行驶平顺性与操控稳定性的核心功能部件,这套带螺旋弹簧的减震结构,主要承担路面冲击缓冲与振动衰减的双重作用,适配多数前置前驱家用车型的前麦弗逊悬架安装位,也可经过参数调整后用于后扭力梁悬架的减震支撑场景。日常车辆行驶经过颠簸路面、减速带或者非铺装路面时,车轮接收到的竖向冲击会先传递至下摆臂与转向节,这套减震总成会通过螺旋弹簧的形变吸收大部分瞬时冲击能量,同时依靠减震器内部的液压阻尼结构,将弹簧往复回弹的动能转化为热能散出,避免车辆出现长时间的余振,保证轮胎与路面的有效接触面积,既提升乘坐舒适度,也能保障转向、制动动作的执行精度。

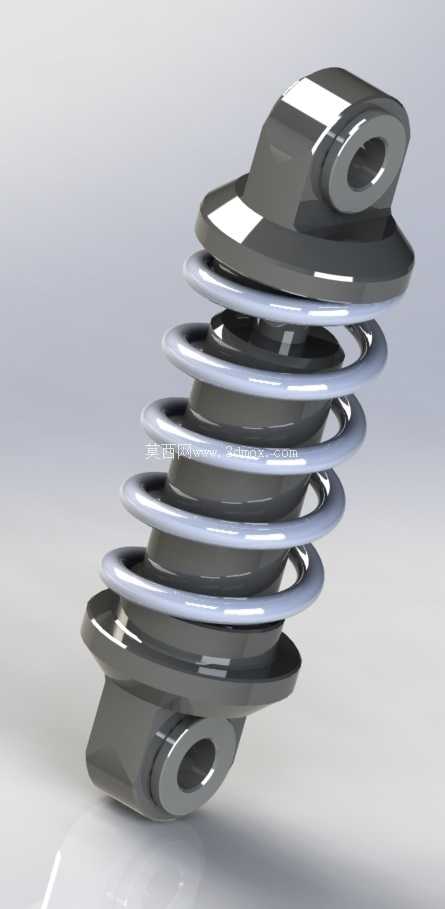

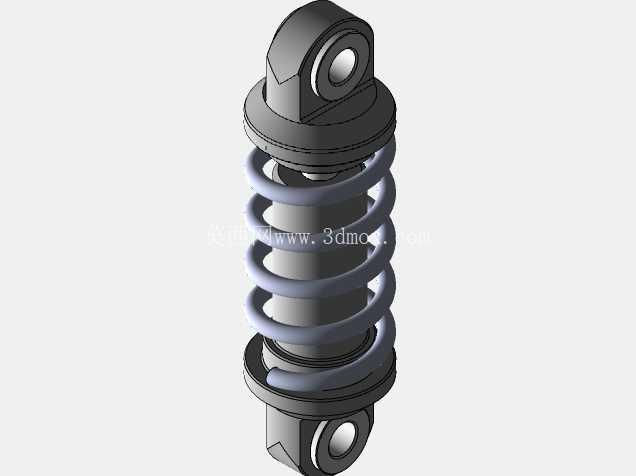

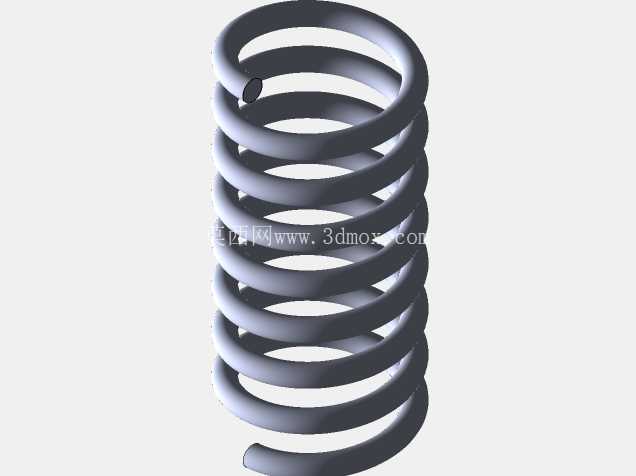

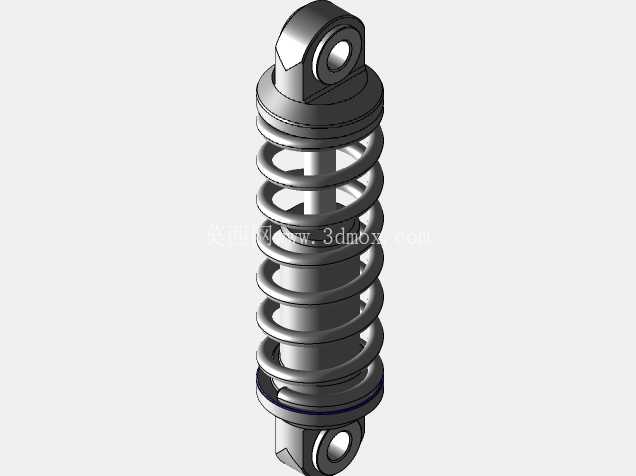

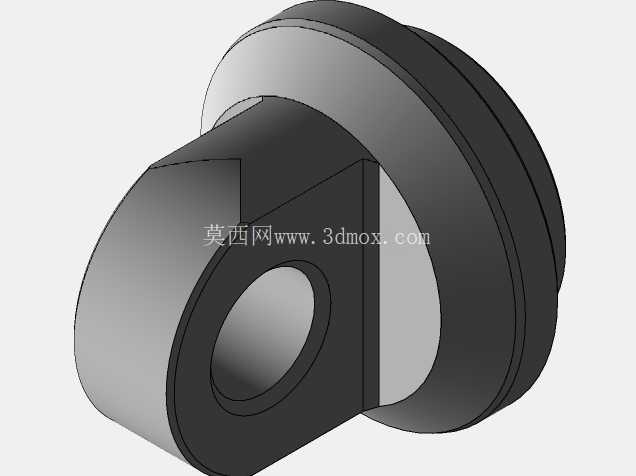

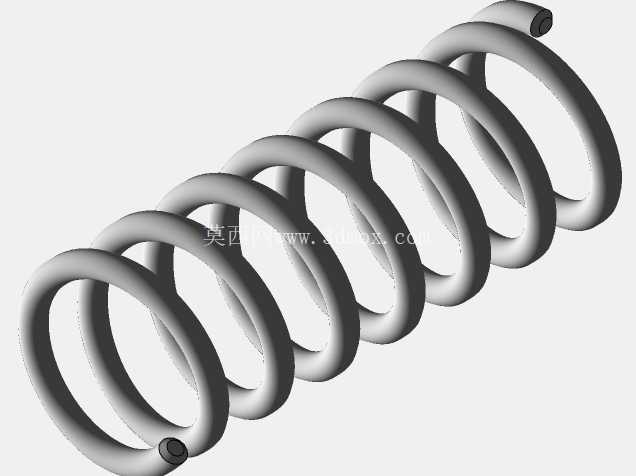

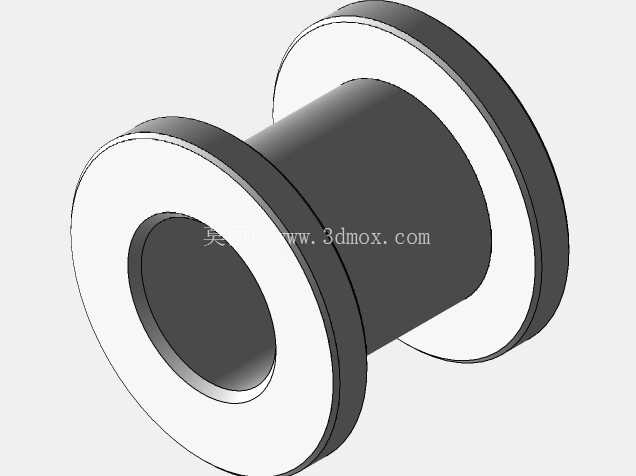

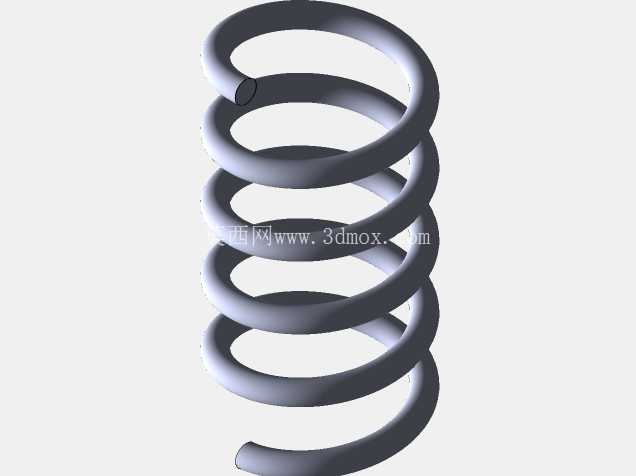

从结构设计逻辑来看,这套总成采用减震器筒身与螺旋弹簧同轴集成的布局,上下两端的安装吊耳均设置了橡胶衬套安装位,上端吊耳通过螺栓与车身减震塔座连接,下端吊耳固定在转向节的安装支耳上,同轴布局的优势在于可以最大化利用悬架的布置空间,减少侧向力对减震器筒身活塞杆的偏磨影响,延长部件的使用寿命。螺旋弹簧的刚度经过匹配调校,采用等节距圆柱螺旋结构,弹簧丝直径、有效圈数的参数设定兼顾了空载状态下的支撑性与满载状态下的缓冲行程,不会出现过硬导致颠簸明显、过软导致悬架打底的问题。

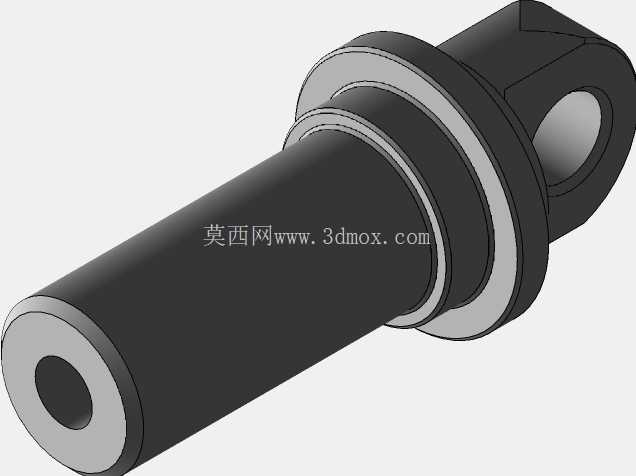

减震器筒身的上下限位结构做了集成设计,上端的弹簧托盘与筒身采用过盈压装配合,托盘边缘设置了弹簧定位台阶,避免弹簧在受侧向力时出现移位滑脱;下端的托盘集成了缓冲块安装位,当悬架压缩到极限行程时,缓冲块会先接触上端托盘,避免金属部件出现刚性撞击。安装边界方面,总成的上下安装孔中心距在设计时预留了足够的悬架跳动行程,安装孔的孔径适配常规车型的M12连接螺栓,吊耳的开口宽度匹配多数家用车型转向节、减震塔的安装支耳厚度,不需要额外做转接支架即可完成适配。
在实际建模过程中,所有配合面的公差都按照汽车零部件的通用设计标准设定,弹簧与上下托盘的配合间隙控制在合理范围,既保证安装时的便利性,也避免行驶过程中出现弹簧异响;活塞杆的表面粗糙度、筒身的内径公差都参考量产减震器的加工要求设定,保证模型在做运动仿真时可以准确还原减震器的伸缩动作,不会出现干涉问题。对于底盘设计工程师而言,这类集成式减震总成的三维模型可以直接用于悬架系统的硬点匹配,在整车总布置阶段就能校核减震器在最大压缩、最大伸长行程下与周边轮罩、半轴、转向拉杆的间隙,避免后期实车装配时出现运动干涉;对于零部件供应商的结构设计人员来说,模型的结构细节可以作为同类型产品改型设计的参考,根据不同车型的载荷要求调整弹簧刚度、筒身行程、安装吊耳的角度,快速完成适配不同车型的减震总成方案设计。需要注意的是,这类减震总成在匹配不同车型时,要根据整车的轴荷分配调整阻尼系数与弹簧刚度,安装吊耳的角度也要根据悬架的运动轨迹做对应调整,保证减震器在工作过程中始终承受轴向力,减少侧向分力带来的密封件磨损、活塞杆拉伤等问题,提升部件的可靠性与使用寿命。
- 全部评论(0)
- 模板大小: 1.92 MB
- 售价:5金币
- 下载次数: 177
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering,Other
- 软件分类: 汽车类
