常规动力攻击型潜艇外观结构三维数模

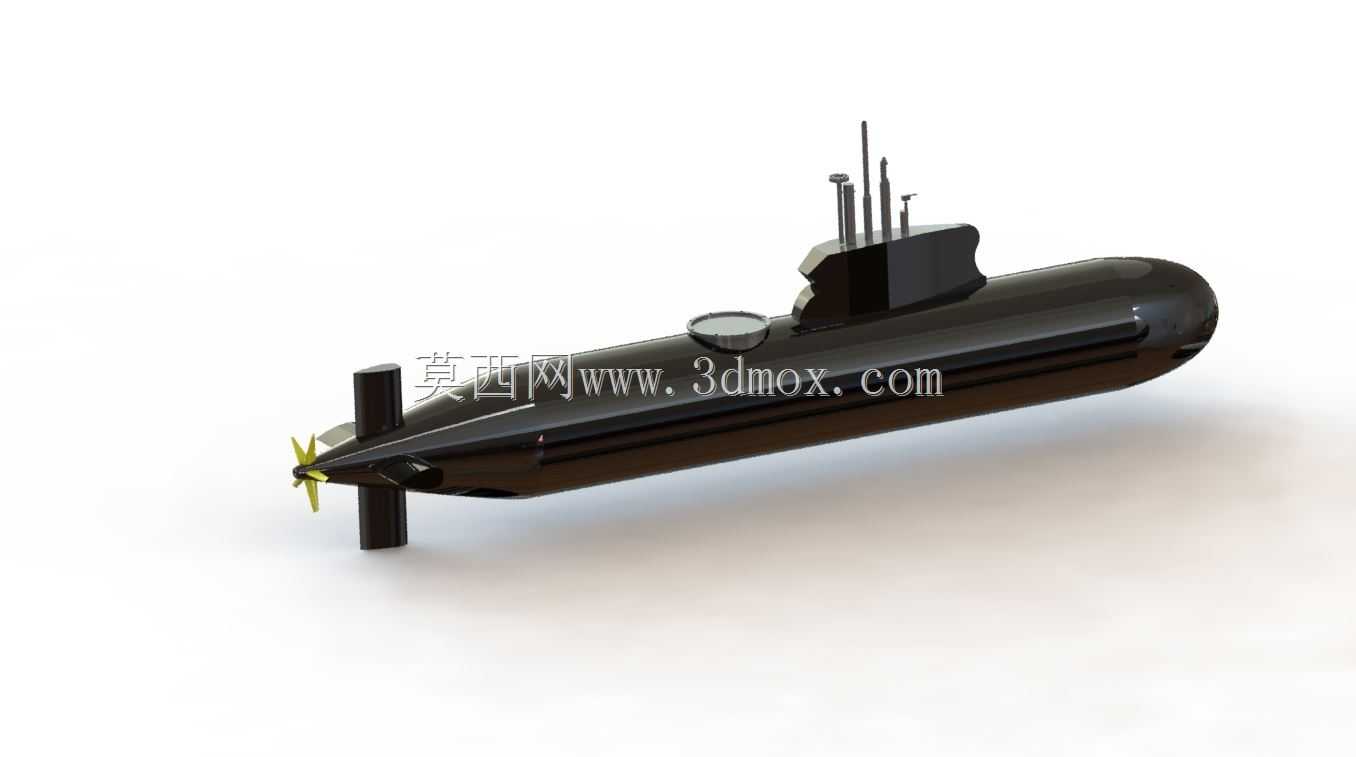

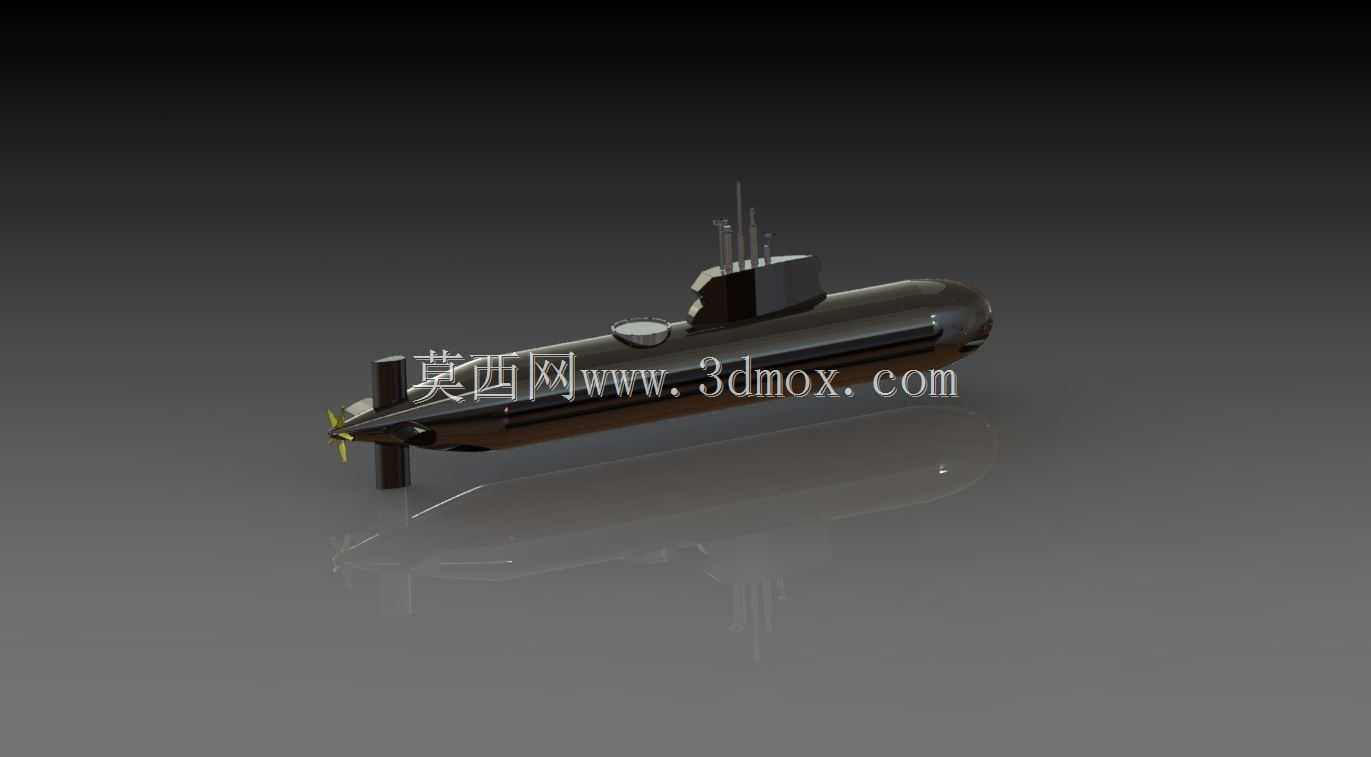

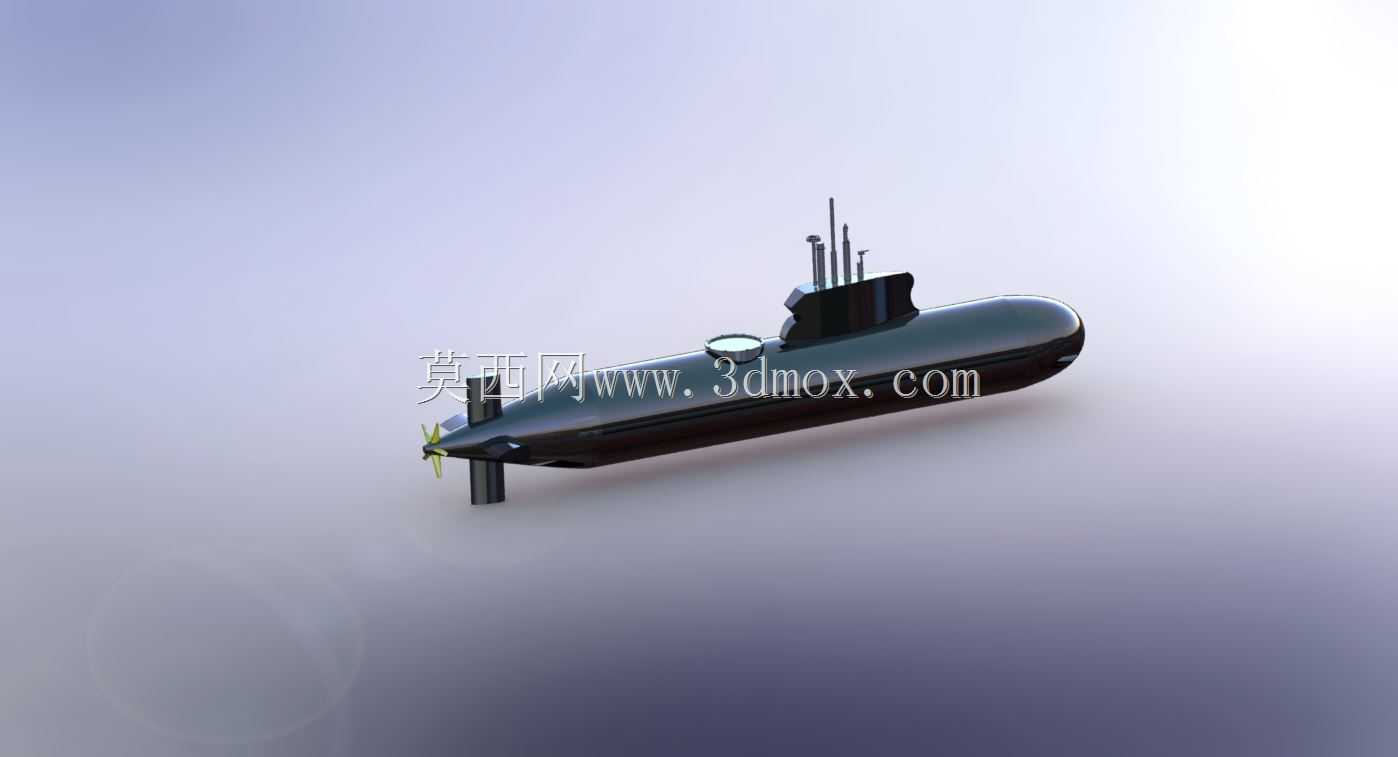

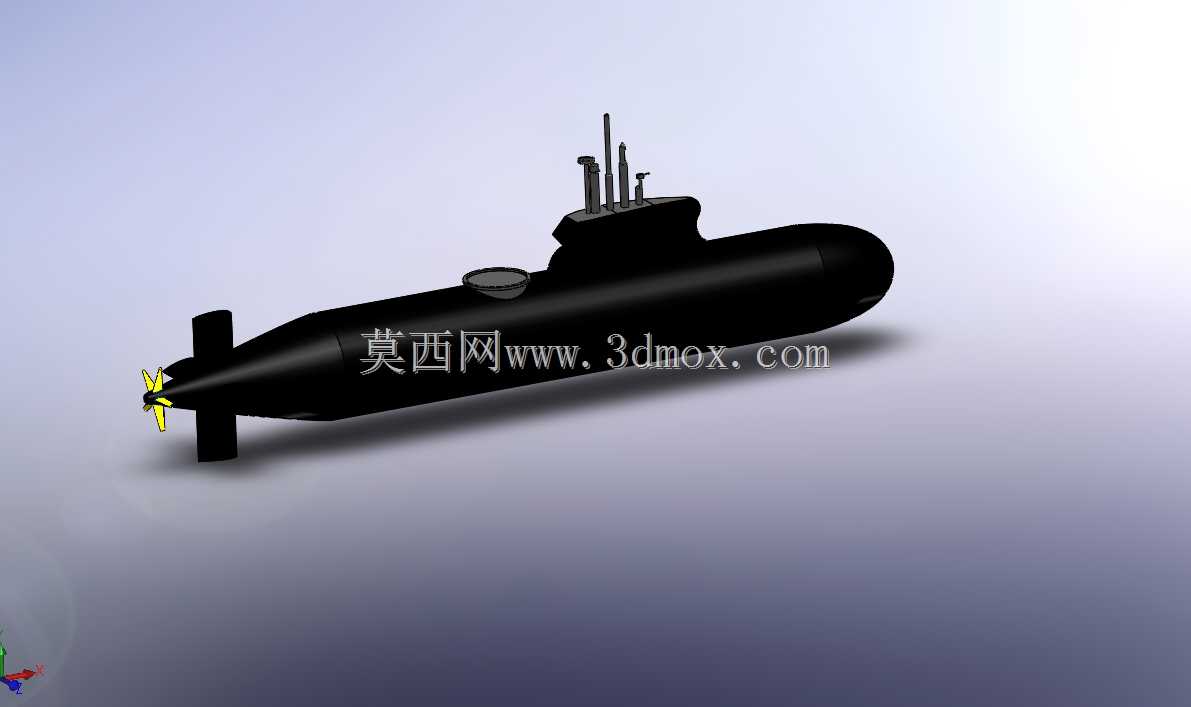

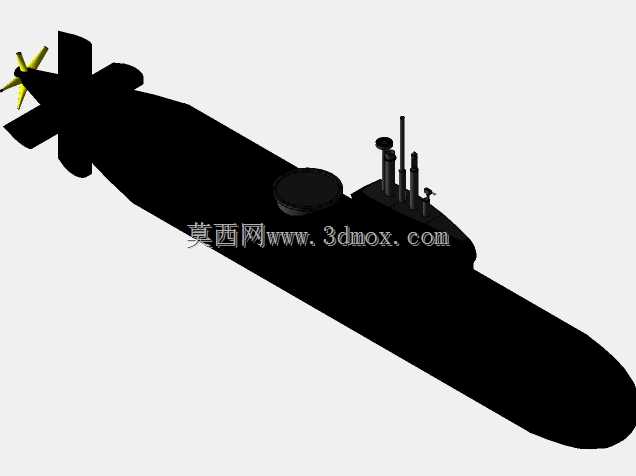

这款潜艇三维数模完整还原了常规水滴线型攻击型潜艇的外部结构特征，建模过程中严格遵循水下航行器的流体力学设计逻辑，将艇体长宽比控制在7.8:1的常规区间，既保证水下高速航行时的低阻特性，也兼顾水面航行状态下的稳性要求。从实际应用场景来看，这类常规动力潜艇主要承担近海区域的巡逻警戒、反潜护航、布雷封锁等任务，数模中完整呈现了艇艏的主被动声呐导流罩轮廓、指挥台围壳的集成化结构，围壳上预留了潜望镜、通信天线、通气管装置的安装接口位置，符合常规潜艇的实际设备布置逻辑。艇体中部的流水孔、排水口均按照实艇布局做了等比例还原，艇艉部分采用了单轴螺旋桨搭配十字形操纵面的经典布局，螺旋桨的叶数、叶型倾角都参考了现役常规潜艇的低噪设计要求，艉舵的舵面尺寸、转动边界也做了明确的结构界定，能够直观展示水下航行时的姿态控制逻辑。建模时特意将艇体外壳的曲率过渡做了连续化处理，避免出现曲面断层，方便后续做流体仿真分析时直接提取外表面面域，指挥台围壳与艇身的连接位置做了填角优化，这一细节也是现代潜艇降低水动力噪声的典型设计手段。艇身两侧的鱼雷发射口盖板、救生钟对接平台位置都做了结构预留，上层甲板的系缆桩、导缆孔等系泊设备也按照实艇布置做了简化还原，既保证结构特征完整，也避免过多细碎特征影响整体装配效率。从安装边界来看，数模将艇体的最大直径、围壳顶部距基线高度、艇体总长等关键外形尺寸都做了参数化约束，后续如果要做同类型潜艇的改型设计，可以直接调整参数快速生成不同吨位的艇型方案，不需要重新搭建基础曲面框架。整个模型的结构层级按照实艇的舱段划分逻辑做了分组，艇艏舱、指挥舱、动力舱、艉舱的外部轮廓分界清晰，方便设计人员在做内部设备布置时快速匹配对应的外部壳体位置，避免出现设备突出艇体的干涉问题。对于船舶设计、水下装备研发领域的从业者来说，这个数模既可以作为常规潜艇外形设计的参考基准，也可以用于科普展示、作战仿真推演的基础载体，所有外部结构的比例关系都经过多轮校核，和实艇的外形特征匹配度较高，没有出现明显的结构比例失真问题。
