垂直轴阻力差型风力涡轮机结构设计

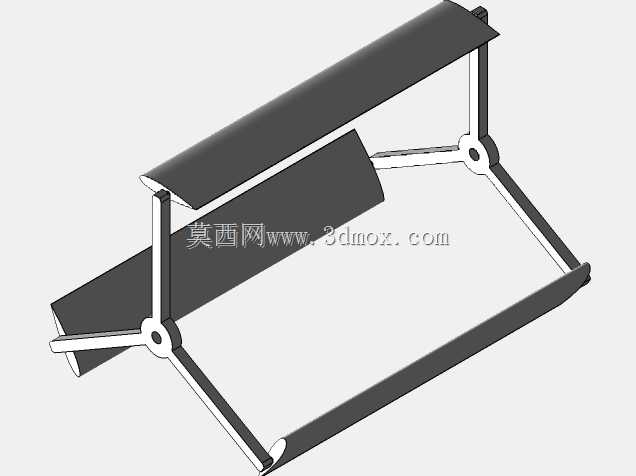

　　这款垂直轴结构的风力涡轮机，区别于常见的水平轴风机，无需对风机构即可捕获任意方向来流的风能，适配风向多变的城郊分布式供电、山区离网站点供电、小型户外监测设备供电等场景，在低风速区间的启动表现优于同扫风面积的水平轴机型，安装时不需要高耸的塔架调整俯仰角度，运维作业可在近地面完成，大幅降低高空作业的风险与成本。从结构设计逻辑来看，该机型采用阻力差驱动原理，两组对称布置的曲面风叶在来风作用下，迎风面与背风面形成的阻力差带动中心转轴旋转，风叶通过上下两组横向支撑臂与中心转轴刚性连接，支撑臂采用矩形截面杆件，在保证连接刚度的同时尽可能降低自身风阻，避免杆件扰流影响风叶的做功效率。中心转轴采用分段式设计，下部延伸段可直接对接轴承座与发电模块，

　　安装边界上，转轴的同轴度公差需控制在0.1mm以内，避免旋转过程中出现偏磨导致的振动异响；风叶的旋转扫掠半径根据支撑臂长度确定，安装时需预留至少1.2倍扫掠半径的无遮挡空间，避免周边构筑物的紊流影响风轮的旋转稳定性。风叶的曲面造型经过阻力特性优化，迎风侧采用大弧面结构增大迎风阻力，背风侧采用流线型收边降低回风阻力，两组风叶的安装角度呈180度对称分布，保证转轴在360度旋转周期内始终存在稳定的驱动力矩，不会出现启动死点。支撑臂与风叶、转轴的连接位置均设置了定位止口，装配时无需额外调整角度即可保证对称度，降低现场装配的精度要求。转轴下部的安装段设计有标准轴肩，可适配常规深沟球轴承的安装尺寸，不需要定制特殊规格的轴承配件，

　　降低后期运维的配件采购成本。实际应用中，该结构的风力涡轮机可直接搭配小型永磁发电机使用，输出的电能经过整流稳压后可直接为蓄电池充电，适配路灯供电、野外气象站供电、偏远农户家用小型供电系统等场景，由于其运行转速较低，旋转过程中的气动噪音远低于高速水平轴风机，也适合对噪音有要求的居民区周边分布式能源项目。设计过程中充分考虑了不同风速下的结构强度，支撑臂与风叶的连接位置做了局部加厚处理，可承受12级阵风的冲击载荷，不需要额外设置阻尼限速机构即可在强风环境下保持结构稳定，避免超速飞车的风险。整体结构没有复杂的传动部件，所有旋转副仅集中在中心转轴位置，日常运维仅需定期检查轴承润滑状态即可，长期使用的维护成本极低。
