内燃机用多拐曲轴结构设计方案

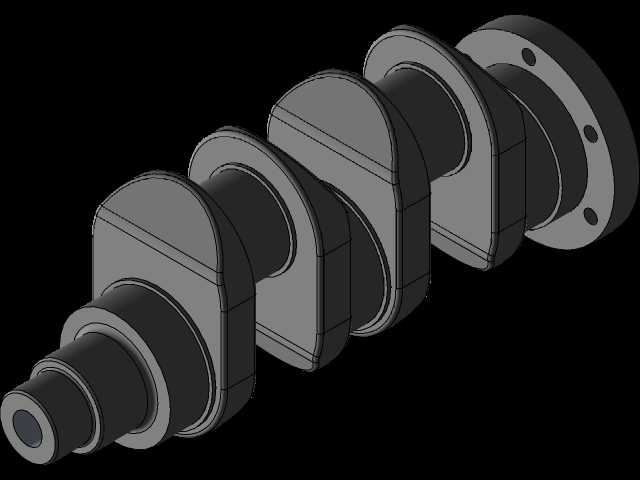

这款曲轴的结构设计围绕往复式内燃机的动力转换需求展开，作为发动机曲柄连杆机构的核心承载部件，其核心作用是将活塞往复运动产生的直线推力转化为旋转扭矩，向外输出动力同时驱动发动机配气机构、冷却水泵、机油泵等附属组件运转。从结构布局来看，该曲轴采用四曲拐整体式锻造结构设计，各曲拐之间按照对应气缸的点火间隔角完成相位排布，保证各缸做功行程均匀错开，让动力输出过程更平顺，降低整机运转时的扭转振动。设计阶段重点考量了曲轴的受力工况：曲轴工作时需要承受连杆传递来的周期性气体冲击力、往复惯性力与旋转离心力的复合作用，因此各主轴颈与连杆轴颈之间采用大圆角过渡结构，避免应力集中导致的疲劳断裂问题，轴颈表面预留了足够的精加工余量，可通过后续磨削、表面淬火处理提升耐磨性能，满足长期高速运转的使用要求。安装边界方面，曲轴一端设置带螺栓孔的法兰连接结构，用于匹配飞轮组件的安装定位，保证动力输出端的同轴度要求，另一端预留了驱动正时齿轮、皮带轮的轴段结构，可直接对接发动机前端轮系的安装需求。各主轴颈的同轴度、连杆轴颈与主轴颈的平行度公差均按照内燃机行业通用设计标准设定，可适配多数中小排量直列四缸内燃机的装配需求，无需额外修改缸体主轴承座的安装位置即可完成适配。在实际应用场景中，这类曲轴广泛配套于乘用车汽油机、小型工程机械柴油机、固定动力机组等设备，设计过程中平衡了结构强度与轻量化需求，曲臂部分的轮廓经过优化，在保证抗弯、抗扭强度的前提下尽可能减少冗余材料，降低曲轴自身旋转惯量，提升发动机的响应速度。油道设计采用斜向贯通式结构，可将主油道的压力机油直接输送到各连杆轴颈表面，保证轴瓦与轴颈之间的润滑充分，减少运转过程中的摩擦损耗。
