通讯设备用夹装式铰接连接支座结构

　　在户外通讯基站架设、便携通讯终端配套安装、临时通讯点位快速部署的场景里，这类夹装铰接支座是很常见的连接构件，核心作用是实现通讯杆状附件与主支撑结构的快速铰接固定，同时兼顾角度调整后的锁紧需求。日常作业中，很多现场安装人员会遇到通讯天线、信号中继模块需要在圆杆支撑上调整俯仰角度的需求，常规的固定抱箍只能实现抱紧定位，无法提供铰接转动的自由度，每次调整角度都需要完全松脱紧固件重新对位，高空作业时操作效率极低，还容易出现对位偏差导致信号覆盖范围不符合设计要求，这个结构的设计初衷就是解决这类现场安装的痛点。

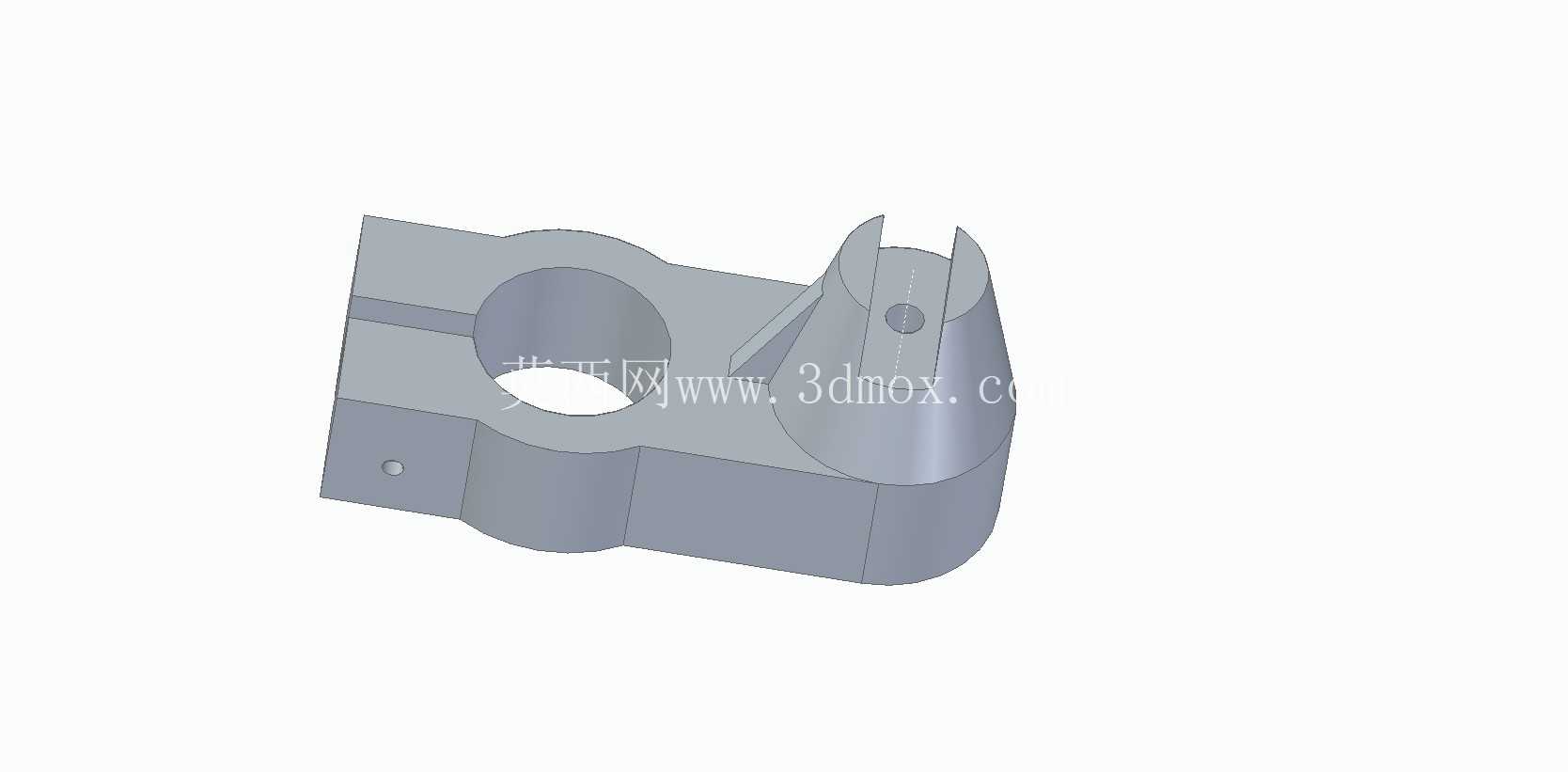

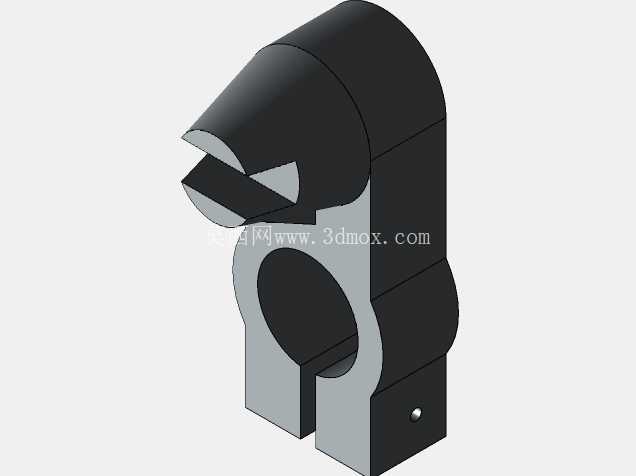

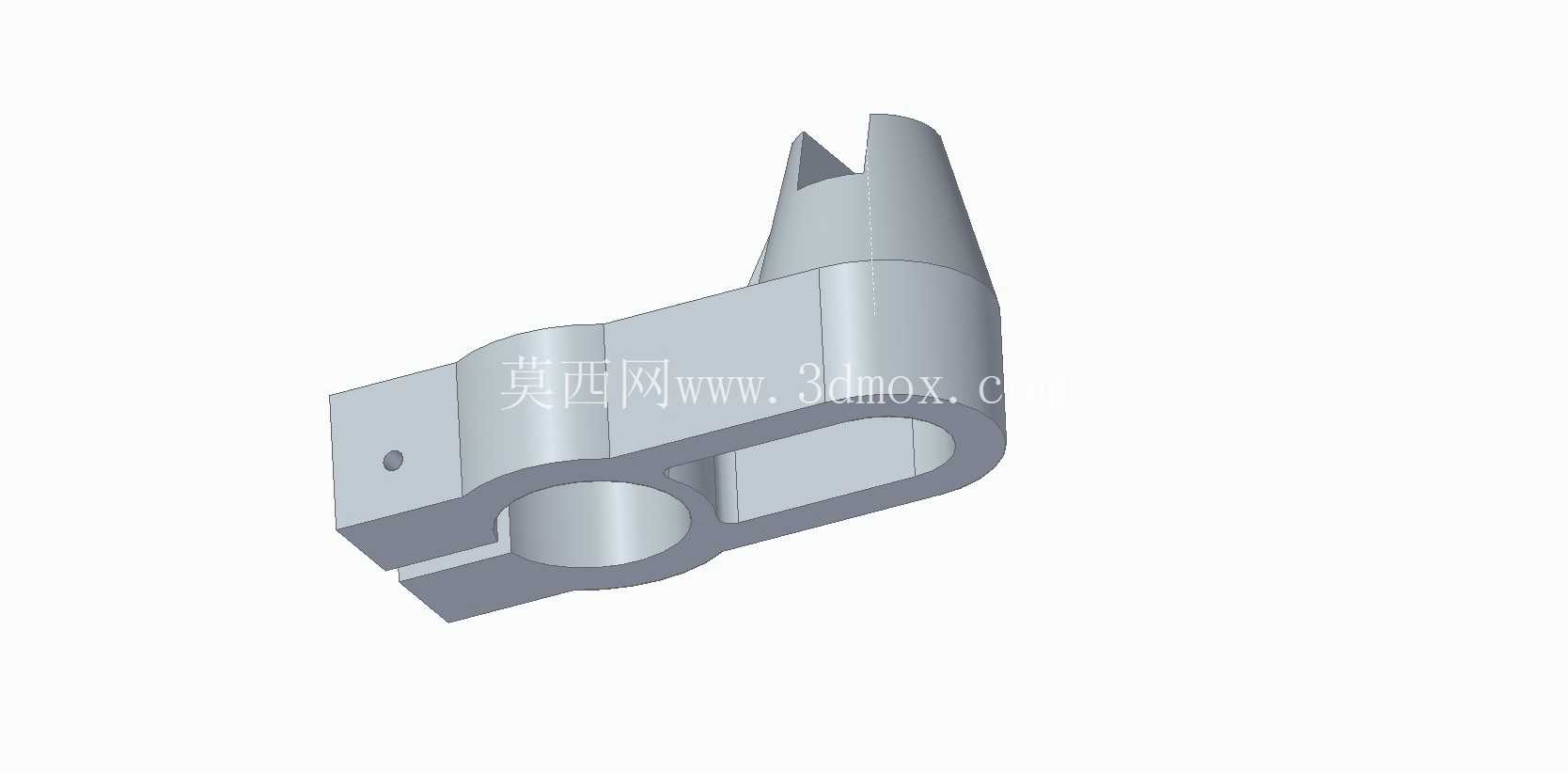

　　从结构细节来看，主体采用分体式夹装设计，下半部分的开口圆孔是核心的安装抱紧界面，适配标准直径的圆形通讯支撑杆，开口处预留了锁紧间隙，当配套的锁紧螺钉拧入侧面的螺纹孔时，开口间隙会逐步收窄，依靠金属弹性形变产生的抱紧力将整个支座固定在杆体上，这种设计不需要在支撑杆上额外打孔或者焊接固定座，不会破坏原有杆体的结构强度，也方便后期调整支座在杆体上的轴向位置，适配不同的安装高度需求。上半部分的圆柱铰接端是功能实现的核心，带开口槽的圆柱结构可以插入配套的铰接叉耳内，开口槽的存在既可以减轻零件自身重量，也能在铰接销轴穿入后，通过端面的紧固件调整铰接阻尼，避免安装在其上的通讯部件因为风载或者设备自重出现非预期的角度偏移。

　　整个零件的外形做了多段圆弧过渡处理，没有尖锐的棱角，一方面是减少户外使用时的应力集中，避免长期交变风载下出现结构开裂，另一方面也能降低安装过程中划伤作业人员、刮损通讯设备线缆的风险。设计阶段需要重点控制几个关键尺寸边界：首先是下半部分夹装孔的内径公差，需要控制在h7级别，和支撑杆的配合间隙不能超过0.1mm，否则抱紧后会出现旷量，大风天气下整个支座会绕杆体转动，导致信号指向偏移；其次是铰接端的外圆同轴度，要控制在0.05mm以内，否则穿入铰接叉耳后会出现卡滞，角度调整时阻力不均匀，现场调试很难精准对准预设角度；还有侧面锁紧螺钉的孔位深度，要保证螺钉拧入后不会顶到夹装孔的内壁，避免出现螺钉锁死但抱紧力不足的问题。

　　实际建模过程中，需要重点处理夹装开口处的应力释放槽，很多新手设计这类结构时会直接切出直角开口，实际锁紧时直角位置会出现应力集中，反复拆装几次就会出现裂纹，所以在开口根部做了小圆角过渡，分散锁紧时的集中应力。另外零件表面做了发黑处理的结构预留，适合户外潮湿、多盐雾的使用环境，避免长期使用出现锈蚀导致铰接结构卡死、夹装部位锈死无法调整。这类结构除了通讯领域的应用，在小型自动化设备的杆状传感器安装、户外照明灯具的角度调整支架上也能通用，只需要根据对应的杆径调整夹装孔的尺寸，铰接端的接口可以适配不同的安装附件，结构的拓展性很强。建模时要注意两个安装界面的位置度要求，夹装孔的中心轴线和铰接端的中心轴线需要保持空间垂直，偏差不能超过0.1°，否则安装后通讯部件的俯仰调整平面会出现偏移，无法在垂直面内完成角度调整，影响信号覆盖的校准精度。零件的壁厚设计也经过了校核，夹装部位的壁厚保证在锁紧时产生的弹性形变在材料屈服强度范围内，不会因为过度锁紧出现塑性变形导致夹装失效，铰接部位的壁厚则要承受安装部件的自重和风载弯矩，按照5kg挂载、12级风载的工况做了强度校核，安全系数能达到2.5以上，满足户外长期使用的要求。
