机械传动用曲柄连接阀块结构件

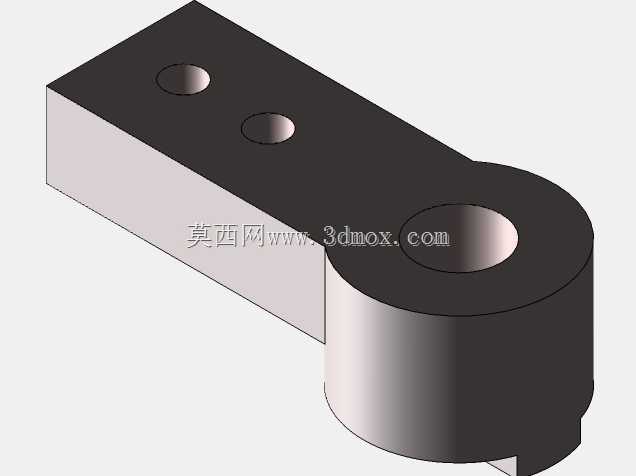

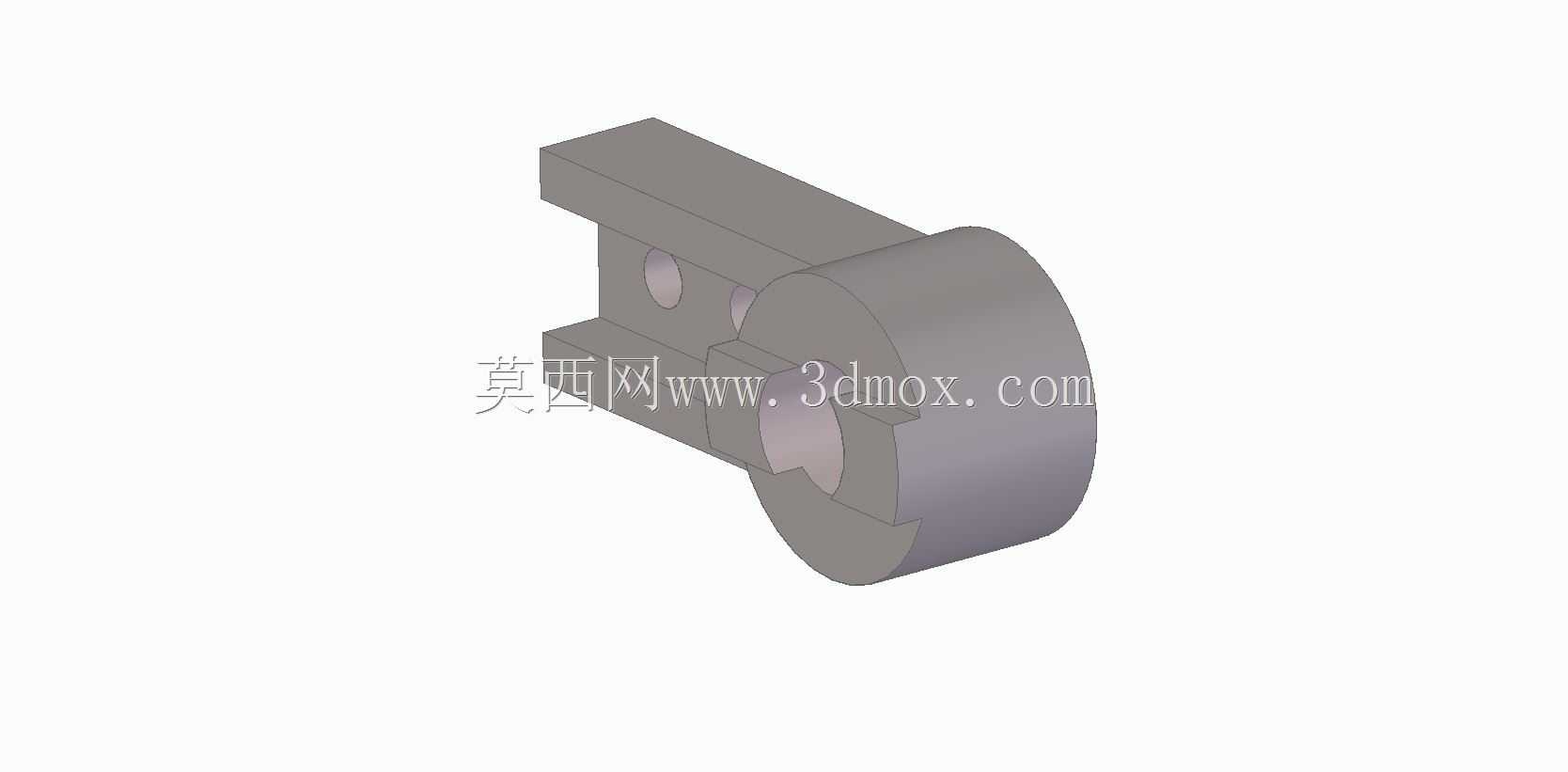

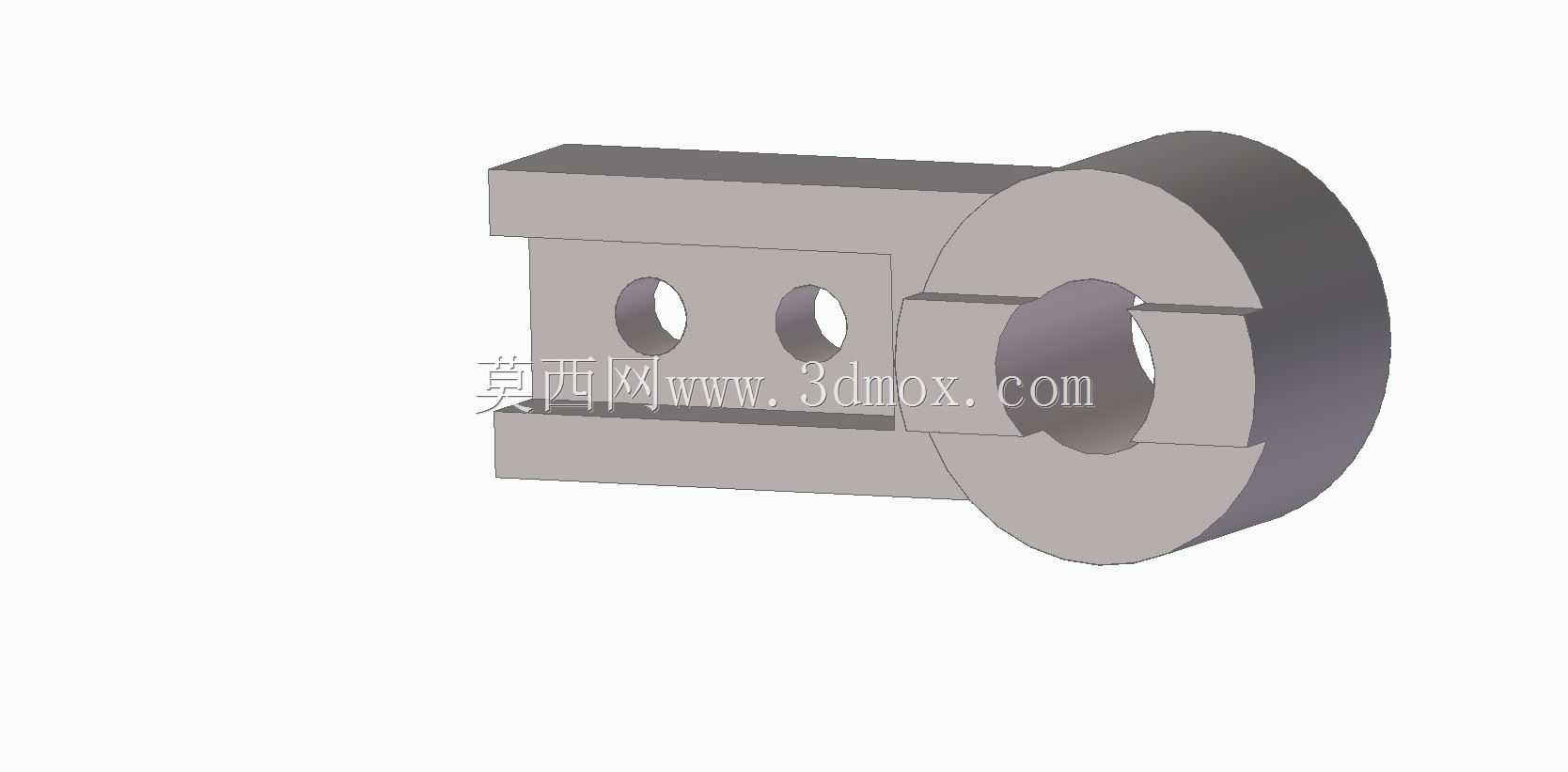

　　该零件属于机械传动系统中的铰接式连接构件，主要应用在需要将旋转动力在不同机构间传递的工况场景中，常见于通用工业设备的阀组驱动单元、小型自动化生产线的连杆传动组、轻工机械的执行端连接部位，用来衔接动力输出端与被驱动的阀件或者摆臂构件，实现旋转运动的平稳传递，避免动力传递过程中出现卡滞或者偏载问题。从结构设计来看，零件主体分为长条形安装基体与端部的铰接圆筒两个部分，长条形基体上开设两个同轴度要求较高的通孔，用于通过紧固件将整个构件固定在安装基准面上，两个孔的孔距经过严格计算，既保证安装后的连接强度，也预留足够的扳手操作空间，避免装配时出现工具干涉的问题。

　　端部的铰接圆筒为整圆通孔结构，孔壁的粗糙度要求控制在合理区间，用来与配套的销轴或者曲柄轴配合，配合间隙根据实际传动载荷选定，既保证转动时的灵活性，也不会因为间隙过大产生传动回程误差，影响整个机构的动作精度。设计过程中优先考虑了载荷传递的路径合理性，长条形基体与圆筒衔接的位置做了平滑过渡处理，没有出现直角锐边结构，避免应力集中导致零件在交变载荷下出现疲劳断裂，整个零件的壁厚分布根据受力仿真结果做了优化，非受力区域适当减薄来控制整体重量，受力集中的铰接部位与安装孔周边适当增加壁厚，保证长期运行下的结构强度。

　　外形尺寸方面，长条形基体的宽度与配套安装面的宽度匹配，安装后不会超出安装基准的边界，端部圆筒的外径尺寸根据销轴的直径以及传递扭矩的大小计算得出，既满足抗剪切强度要求，也不会因为体积过大占用过多的设备内部安装空间，整个零件的总高度控制在紧凑范围内，适合在安装空间局促的阀组集成区域使用。实际使用时，两个安装孔穿入螺栓将构件牢牢固定在设备的安装基座上，端部的铰接孔内装入销轴，与外部的驱动曲柄或者连杆连接，当驱动端产生旋转动作时，动力通过销轴传递到该构件，再通过固定的基体将动作传递给后端连接的阀块或者执行元件，整个传动过程中，零件承受径向的剪切力与小幅的交变弯曲载荷，因此材质选用常用的结构钢，表面做发黑处理提升防锈能力，适合在普通工业车间的环境下长期使用，不需要额外的特殊维护。

　　安装边界上需要注意，零件安装面的平面度有一定要求，安装时需要保证基准面平整，避免强行锁紧螺栓导致零件产生变形，进而影响铰接孔的同轴度，造成转动卡滞；铰接孔与销轴配合时需要添加适量的润滑脂，减少长期转动带来的磨损，延长零件的使用寿命。这类构件虽然结构不算复杂，但在整个传动链路中起到的作用十分关键，其加工精度直接影响整个传动机构的动作顺畅度与定位精度，建模过程中需要重点保证两个安装孔的中心距公差、铰接孔与安装面的平行度公差、以及铰接孔自身的圆柱度公差，避免因为加工误差导致装配后出现运动干涉或者传动效率下降的问题。在不同的应用场景下，该构件可以根据实际传递的扭矩大小调整各部分的尺寸参数，比如在大载荷工况下可以适当加大铰接孔的直径、增加基体的厚度，在轻载高速的工况下可以适当缩小尺寸、选用轻质合金材质来降低运动惯量，提升机构的响应速度。
