带多安装孔异形铰接连接支座结构

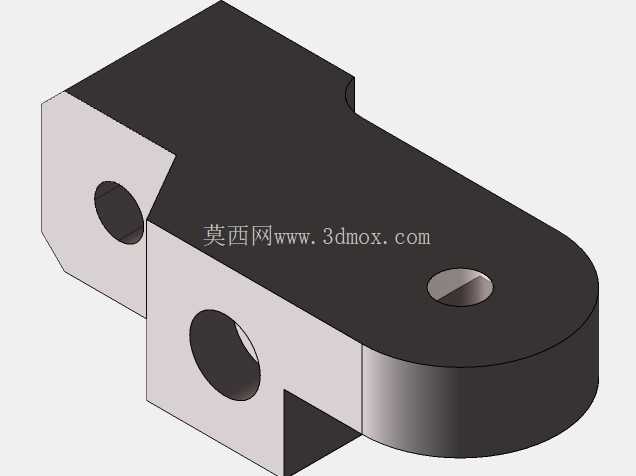

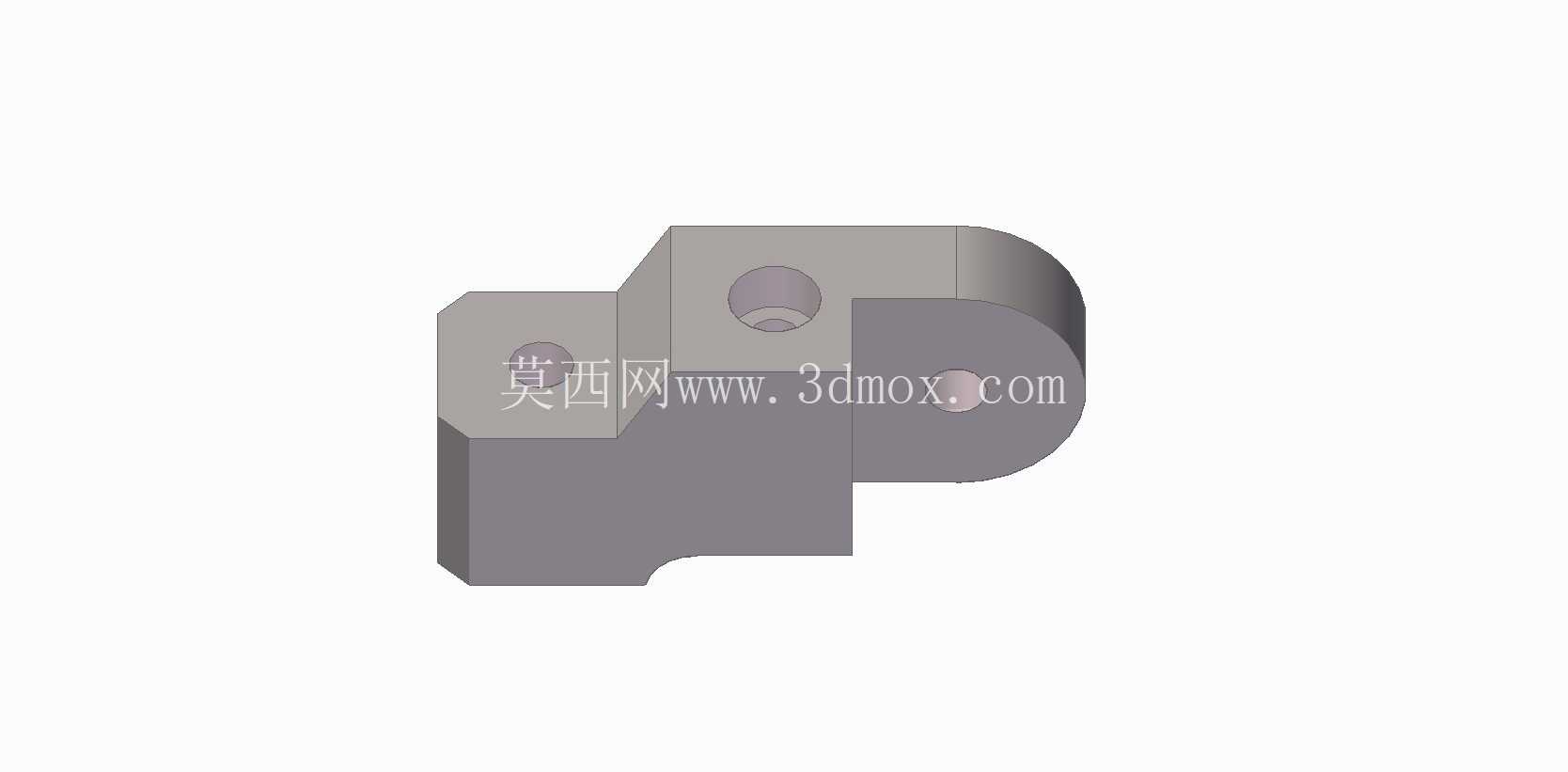

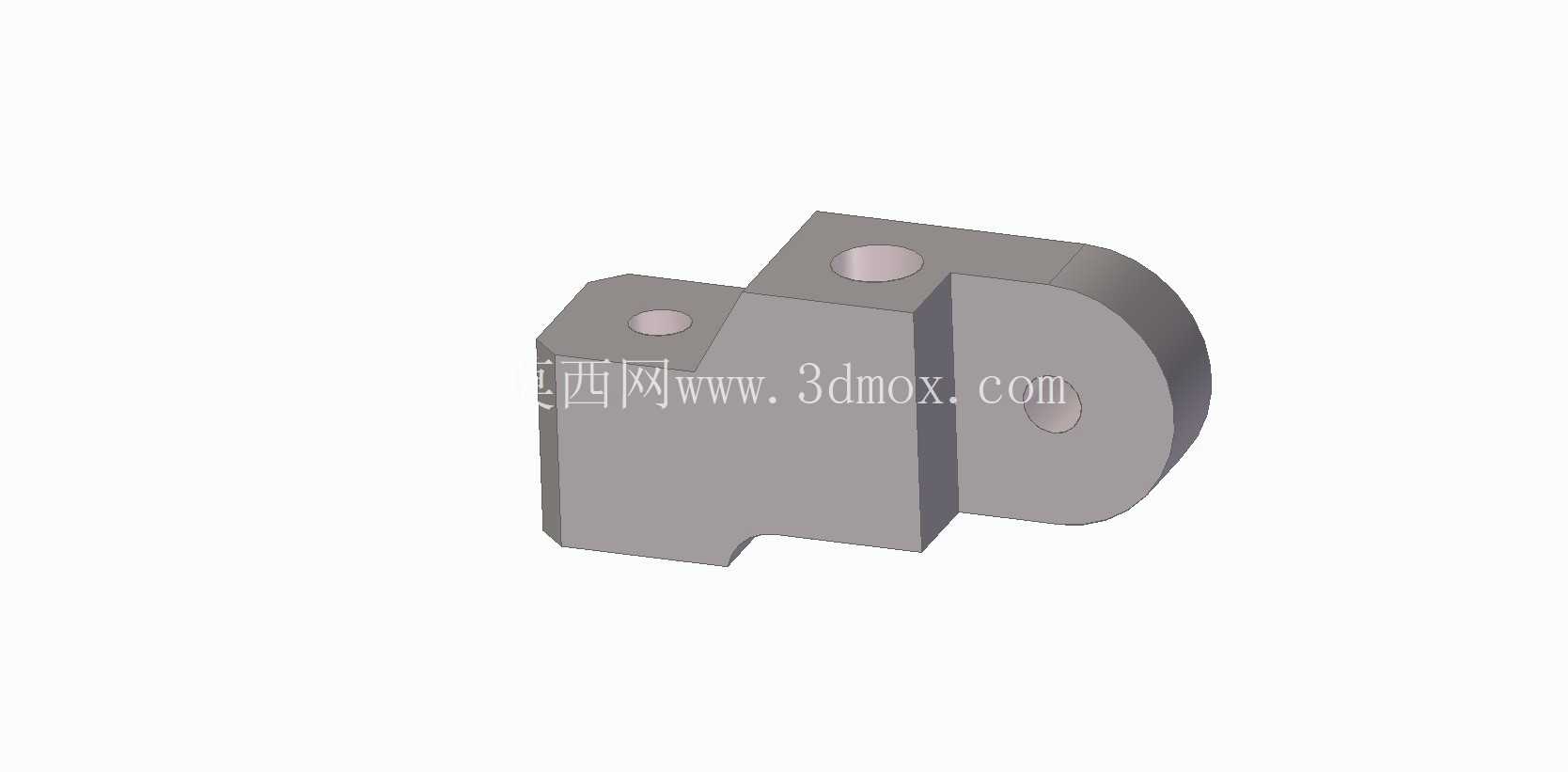

　　这款异形铰接连接支座，是轻工自动化输送线、小型工装夹具摆臂机构里常用的受力转接零件，日常在工位间的工件翻转架、小型连杆传动模组里经常能见到这类结构的身影，它的核心作用是在两个存在相对摆动需求的构件之间，完成刚性连接同时预留铰接转动的自由度，避免构件运动过程中出现卡滞、应力集中断裂的问题。从结构设计逻辑来看，整个零件采用高低阶梯式的异形轮廓，一端为带切边的方形安装段，另一端为半圆弧收尾的长条形连接段，这种轮廓设计并非随意造型：方形段的切边是为了在安装时贴合相邻构件的定位面，防止支座受周向扭矩时发生自转偏移，半圆弧的端部则是为了避让摆臂转动过程中的运动包络，避免零件边缘和周边的机架、管线发生剐蹭干涉。

　　零件上一共设置了三处通孔，其中方形段上的两个垂直贯通孔为铰接销轴安装位，孔径公差按照H7级精度设计，能够和标准圆柱销轴形成间隙配合，既保证销轴穿装顺畅，又能控制铰接处的径向窜动量在0.02mm以内，减少往复摆动过程中的冲击噪音；长条形段端部的单孔为辅助固定孔，可穿装锁紧螺钉或者定位销，在需要锁死铰接角度的工况下，能够配合扇形调节板完成角度固定，适配不同工位的摆角需求。

　　从安装边界来看，零件的总长度控制在常规小型工装的安装间距范围内，方形段的厚度和常见的20mm工业铝型材槽宽适配，不需要额外加工转接板就可以直接固定在铝型材机架上，半圆弧端的外径比同规格的铰接耳板宽度小3mm，安装时不需要对周边构件做扩孔或者铣边处理，能够直接替换原有同安装尺寸的老旧支座，降低设备改造的加工成本。材质选择上，这类零件常规采用45号钢调质处理，表面做发黑防锈处理，对于有轻量化需求的工位，也可以替换为6061铝合金硬质阳极氧化处理，在保证铰接处受力强度的前提下，降低摆臂的整体惯量，提升往复摆动的响应速度。

　　在实际装配过程中，需要注意两个铰接孔的同轴度控制在0.015mm以内，否则穿装销轴后会出现转动卡滞，长期运行还会造成销轴偏磨，缩短零件的使用寿命；零件的上下安装平面的平面度要求控制在0.03mm以内，保证和相邻构件贴合时没有间隙，避免螺栓锁紧后零件出现内应力，长期受交变载荷时发生开裂。这类支座相比标准的铰接耳座，优势在于集成了两个铰接位和一个固定位，能够同时连接三个不同方向的构件，减少了设备上的转接零件数量，让整个摆臂机构的结构更加紧凑，在空间受限的小型自动化设备里，这种集成式的连接支座能够大幅压缩机构的占用空间，给管线排布、操作人员操作预留更多的余量。在受力表现上，经过结构优化的阶梯过渡处采用了圆角过渡，避免了直角处的应力集中，在承受1kN的径向摆动力时，过渡处的最大应力远低于材料的屈服强度，能够满足设备长期三班倒运行的强度需求，不会出现突然断裂的故障。
