铸造工艺用带安装座弧形支撑构件

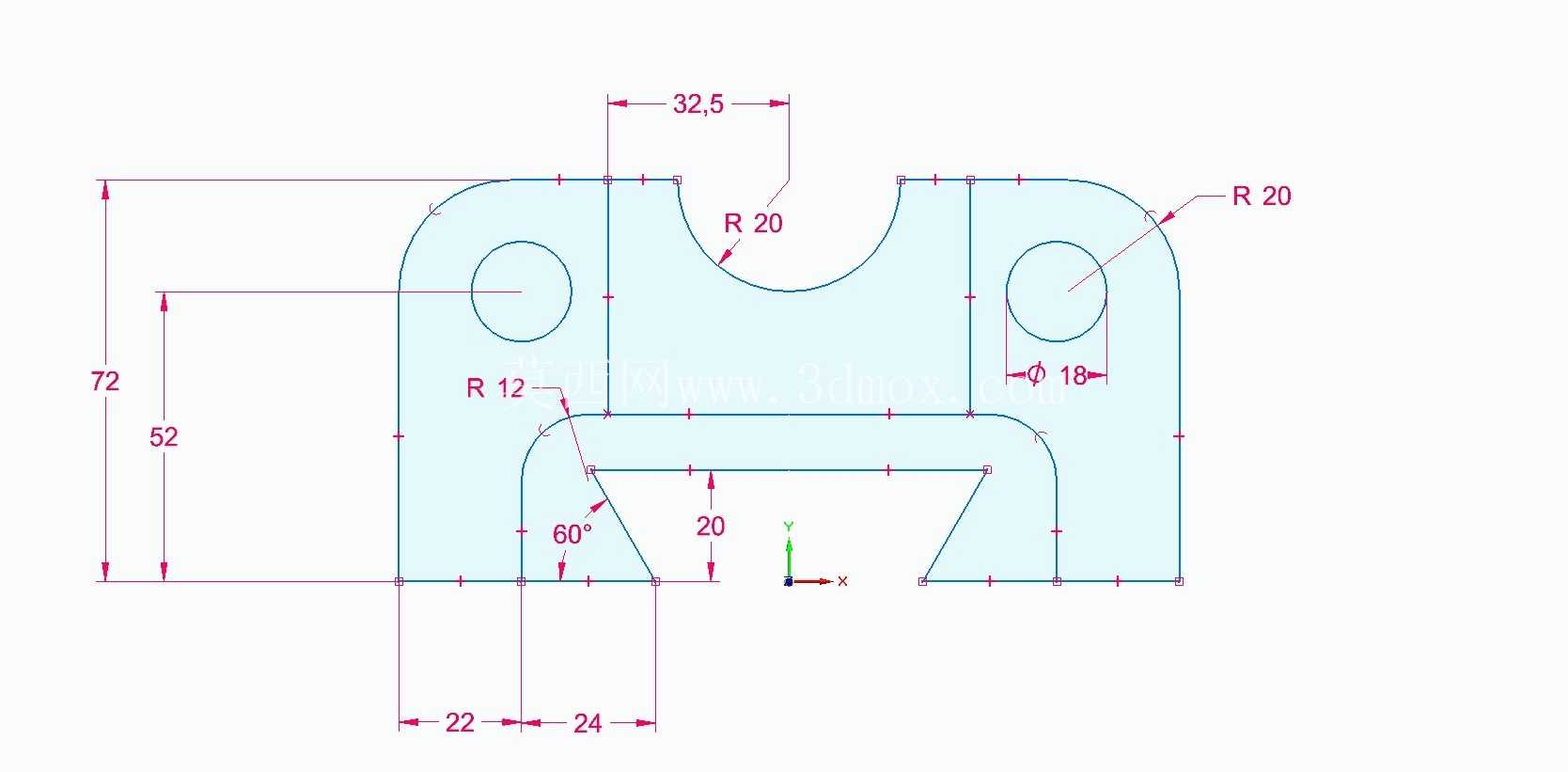

　　在中小吨位重力铸造生产线的下芯工位，这类带弧形定位面的支撑构件是砂芯组配环节里容易被忽略但直接影响铸件同轴度的关键小件。日常做组芯工装设计时，很多新手会把支撑块做成整体式平面结构，实际生产里遇到带半圆弧型腔的砂芯，平面支撑根本没法限制砂芯的径向转动自由度，下芯后稍微磕碰就会偏移，最后浇出来的铸件内腔错位，精加工余量不均，批量报废率能冲到15%以上。这个构件的设计核心就是把支撑面做成和砂芯外圆弧完全贴合的内凹弧面，弧面的粗糙度控制在Ra3.2以内，避免刮伤砂芯表面的涂料层，弧面两侧的立板做了等厚加强处理，厚度根据支撑的砂芯重量核算，常规10kg以内的砂芯，立板厚度取8mm就能满足长期承压不变形的要求，不用额外加筋，减少加工工序。

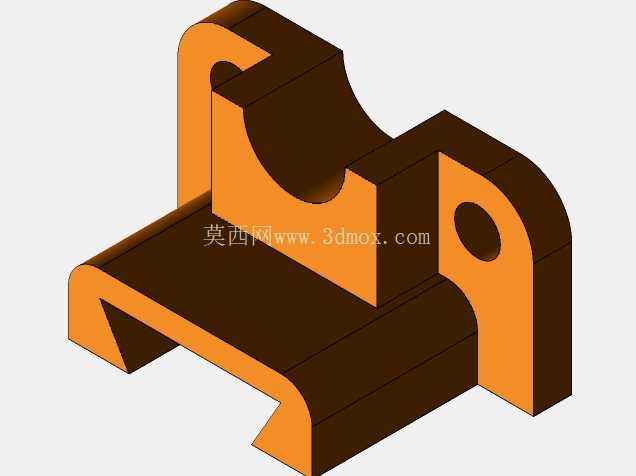

　　构件底部的安装基面做了下沉式卡槽结构，不是普通的平板打孔，卡槽的宽度和工装基板的定位凸台做H7/h6的间隙配合，安装时直接卡入凸台再拧紧紧固螺钉，不用反复打表找正，更换不同规格支撑件的时候，定位精度能控制在0.02mm以内，比传统平板打孔安装的调整效率提升60%以上。右侧立板上的通孔是为了安装锁紧压杆，当砂芯落在弧形支撑面上后，压杆穿过这个孔，前端的压头抵在砂芯侧面的工艺凸台上，不用额外在工装台面上搭压块，节省工位的操作空间，尤其是多工位转盘式浇铸机上，工位间距本来就小，这种集成了安装定位、支撑、锁紧接口的一体式构件，能大幅减少工装的整体占用空间。

　　做三维建模的时候，要特别注意弧形支撑面的拔模斜度，因为这个构件本身也是铸造毛坯后精加工的，支撑面的毛坯面留1.5mm的精加工余量，非安装面的拔模斜度取1.5°，避免起模时拉伤毛坯。安装边界方面，构件底部的两个安装孔中心距和卡槽的位置度公差要控制在0.05mm以内，保证和基板的互换性，同一批次的支撑件可以任意替换，不用单独配磨。实际生产验证里，这种结构的支撑件用在缸体类铸件的水道芯支撑工位，连续生产3万模次后，支撑面的磨损量不到0.03mm，完全满足精度保持要求，比之前用的焊接式支撑块寿命提升两倍多，而且因为是一体式结构，没有焊接变形的问题，毛坯铸造后一次精加工就能成型，加工成本比焊接件低40%左右。很多人做这类工装零件的时候，容易忽略立板和底板连接位置的圆角处理，直角连接的话，铸造的时候容易产生应力集中，毛坯冷却过程中容易出现裂纹，使用过程中受交变载荷也容易断裂，所以在内角位置做R3的圆角过渡，外角做R2的倒钝，既避免应力集中，也防止操作时划伤工人。弧形支撑面的开口角度不是随便取的，要根据所支撑砂芯的包角来定，一般取120°包角，既能保证足够的支撑接触面积，又不会因为包角太大导致砂芯落位时卡滞，下芯的时候砂芯顺着弧面滑入定位位置，不用人工反复调整位置，降低操作工人的劳动强度。

　　右侧立板的锁紧孔中心高度要和砂芯侧面工艺凸台的中心高度一致，偏差控制在0.1mm以内，不然压杆锁紧的时候会产生侧向分力，把砂芯顶偏移，建模的时候要先把砂芯的数模装配到位，再反推锁紧孔的位置，不能凭空定尺寸。底部卡槽的深度取5mm，既能保证定位的稳定性，又不会因为卡槽太深导致基板凸台加工量过大，卡槽的两个侧面要和安装基面保持垂直，垂直度公差0.02mm，不然卡入基板后会出现倾斜，导致支撑面的弧面轴线和工装的基准轴线不重合，最终影响砂芯的定位精度。这类构件虽然结构不复杂，但每一处尺寸都是围绕实际生产的操作便利性、精度保持性、加工成本来设计的，没有多余的结构，每一个面、每一个孔都有明确的功能用途，做结构设计的时候，不能只看三维数模的外观，要结合现场的操作流程、加工工艺、长期使用的磨损情况来反复优化尺寸，才能做出真正好用的工装零件。
