Nema17规格步进电机结构三维建模

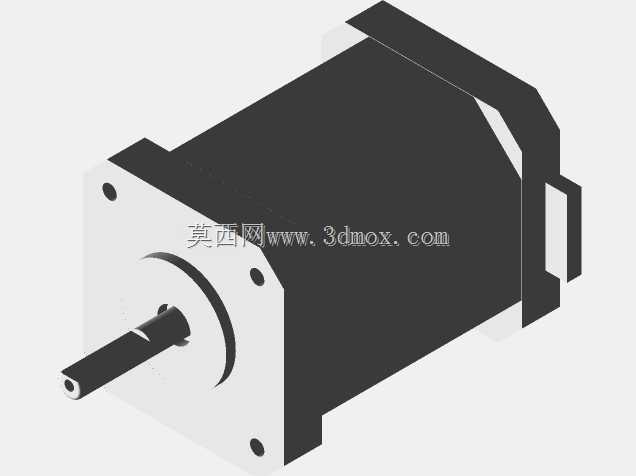

　　本次建模的Nema17规格步进电机，是桌面级自动化设备、小型数控传动系统中应用占比极高的执行元件，常见于3D打印机进给轴传动、小型雕刻机位移驱动、实验室自动化采样平台点位运动、桌面机械臂关节动力输出等场景，这类应用对电机的安装兼容性、输出轴同轴度、机身轮廓边界都有明确的硬性要求，建模过程中需要优先匹配实际选型的安装约束，而非单纯还原外观造型。

　　从设计思路层面看，这类标准法兰规格的步进电机，首先要锁定安装法兰的基准面作为整个模型的坐标原点，这也是实际设备装配时的定位基准——法兰面四个安装孔的位置度直接决定电机能否顺利装入设备安装位，建模时四个安装孔采用圆周阵列方式生成，孔位公差参考行业通用安装标准预留合理间隙，避免模型导入装配体后出现干涉无法装配的问题。输出轴部分是建模的核心细节之一，轴径、轴伸长度、轴端的扁位结构都严格对应实物尺寸，扁位的作用是匹配联轴器的紧定螺钉，防止传动过程中轴与联轴器发生相对滑动，建模时扁位的切削平面与轴中心线的平行度、平面到轴心的距离都做了精准约束，还原实际零件的加工特征。

　　机身部分的建模重点在于外轮廓的安装边界，这类42机座步进电机的机身截面为标准正方形，机身长度对应不同的扭矩参数，本次建模的WS17-0070型号机身长度匹配常规0.9N·m扭矩等级的尺寸，机身尾部的出线端结构做了简化但保留了轮廓边界，方便设计人员在做设备整体布局时，提前预留出线空间，避免后期装配时线缆与周边结构发生干涉。机身侧面的散热筋结构没有做过度简化，保留了凸起的筋条轮廓，一方面还原实物的外观特征，另一方面也能让设计人员在做紧凑结构布局时，准确核算电机与周边钣金、型材的安全间隙，防止散热空间被挤占导致电机运行过热。

　　从实际选型应用的角度看，这类Nema17步进电机的安装法兰尺寸为行业通用标准，法兰边长42mm，输出轴轴心与法兰中心重合，输出轴直径常规为5mm，这些核心安装尺寸在模型中都做了精准还原，结构设计人员在做设备方案设计时，可以直接将该模型导入装配体，提前完成电机安装位的孔位设计、联轴器选型匹配、同步轮安装空间核算，不需要反复核对二维样本参数，能大幅缩短方案设计阶段的选型校验时间。模型的细节处理上，法兰面的定位止口也做了准确还原，止口的直径与深度是电机安装时的径向定位基准，很多入门建模人员容易忽略这个特征，导致装配时电机与安装板的同轴度出现偏差，进而影响传动精度，本次建模特意保留了止口的完整结构，确保装配约束与实际生产装配逻辑完全一致。

　　在实际设备应用中，这类步进电机通常搭配细分驱动器使用，实现开环点位控制，不需要额外的反馈元件就能达到不错的低速定位精度，因此在小型自动化设备中应用极为广泛。建模过程中没有对内部的定子、转子、线圈结构做冗余建模，因为对于设备结构设计人员来说，外部安装边界、连接尺寸才是布局设计阶段需要的核心信息，内部结构不会影响整体设备的布局与安装，过度还原内部结构反而会增加模型的文件体积，拖慢装配体的运行效率。整个模型的所有特征都采用参数化建模方式生成，各个尺寸之间添加了合理的几何约束，设计人员如果需要调整机身长度、轴伸长度等参数，可以直接通过修改特征参数快速生成对应规格的电机模型，不需要重新从零开始建模，能有效提升不同项目的选型建模效率。

　　另外，模型的外观分色也参考了实物的常规配色，法兰端盖与输出轴采用金属质感配色，机身主体采用黑色哑光配色，方便在装配体中快速识别电机的不同结构部分，在做装配干涉检查时，能更直观地分辨电机与周边零件的接触位置，快速排查干涉问题。尾部的出线端轮廓保留了足够的空间余量，设计人员可以根据实际选用的线缆型号，在该位置添加线缆模型，完成整机的布线布局设计，提前规划线缆的走线路径，避免实际生产装配时出现线缆长度不足、与运动部件刮蹭的问题。
