18650锂离子电芯三维结构设计

　　在消费电子、小型电动工具、便携储能设备的结构开发环节，18650规格圆柱电芯的三维建模是电源仓结构匹配、电池包排布设计的核心基础参考。这类圆柱电芯的应用场景覆盖极广，从手持电动螺丝刀、便携强光手电这类小型电动设备，到笔记本电脑外置扩容电池包、户外便携储能电源的模组搭建，再到低速电动两轮车的备用电池组，都需要精准的电芯三维数据来完成结构适配，避免出现装配干涉、仓体尺寸冗余过大或者装配件卡滞的问题。

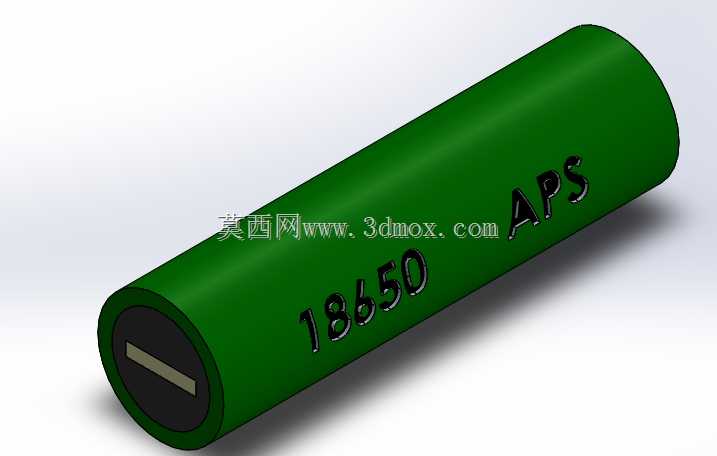

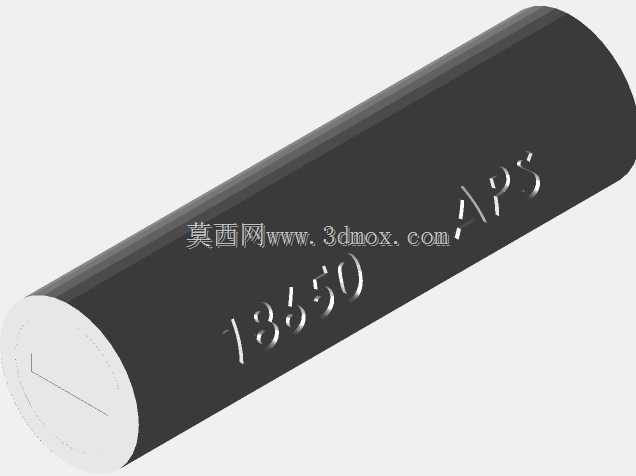

　　从实际功能特性来看，这款18650锂离子电芯采用卷绕式内部结构，外部包裹绝缘防护套，一端设置负极接触平面，另一端设置带绝缘圈的正极凸起触点，能够在标准电池仓内实现稳定的电连接，同时外壳的钢壳结构具备足够的结构强度，能够承受常规使用场景下的挤压、轻微碰撞，避免内部卷芯变形引发的安全问题。建模过程中重点还原了电芯的外轮廓精度，圆柱面的圆度公差控制在常规量产电芯的允许范围内，外壳表面的标识区域做了等比例还原，能够直观对应量产电芯的外观特征，方便结构工程师在做整机外观评审时，确认电池仓外露部分的视觉匹配度。

　　设计思路上完全对标量产18650电芯的实际尺寸边界，整体圆柱直径严格控制在18mm标准值，电芯总长度控制在65mm的标准规格范围内，两端的电极结构尺寸完全匹配通用电池弹片、电池接触片的接触范围，负极端面的平面度、正极凸起的高度都按照行业通用公差做了还原，能够直接用于电池仓的卡位设计、弹片压缩量计算。在做电池包排布设计时，这个模型可以直接导入装配环境，按照串并联需求做阵列排布，快速计算电池包的整体外形尺寸，预留出镍片焊接、保护板安装、绝缘垫片铺设的空间，不需要额外再对电芯模型做尺寸修正，能够大幅缩短前期方案设计的周期。

　　针对不同的应用场景，这个模型还可以辅助完成散热间隙的评估，比如在多串多并的电池包设计中，通过模型的轮廓参考，可以精准设置相邻电芯之间的间隙，匹配支架的卡槽尺寸，保证电芯组装后不会出现松动，同时预留出足够的散热通道，避免充放电过程中热量堆积。在小型手持设备的结构设计中，通过这个模型可以提前验证电池仓的壁厚是否足够，电池与周边电路板、结构筋位的安全距离是否满足安规要求，避免后期开模后出现电池装不进去、或者装配后挤压电路板的问题。另外模型还原了电芯外壳的绝缘层厚度，在做绝缘防护设计时，可以直接参考这个厚度来计算绝缘麦拉片、绝缘青稞纸的裁切尺寸，减少反复打样验证的次数。

　　很多结构工程师在做前期方案时，往往会忽略电芯模型的精度，用简化的圆柱代替，导致后期出现弹片接触不良、电池盖扣合不上、串并联镍片长度预留错误等问题，这款精准还原的18650电芯模型，能够覆盖从方案评审、结构排布到装配验证的全流程设计需求，不管是做单节电池的便携设备结构，还是多节电芯组合的电池包设计，都能提供可靠的尺寸参考。建模时还考虑了不同软件之间的格式适配，模型的曲面质量足够高，在做干涉检查、质量属性计算时，能够得到准确的体积、重量参考值，方便工程师提前计算整机的配重，优化手持设备的握持手感，或者储能设备的重心分布。
